一、转子绕组串接电阻启动控制线路
- 格式:ppt
- 大小:1.02 MB
- 文档页数:28
三相绕线式异步电动机的启动控制绕线式异步电动机R与鼠笼式异步电动机的主要区别是绕线式异步电动机的转子采用三相对称绕组,启动时通常采用转子串电阻启动,或者是采用频敏变阻器启动。
一、绕线式异步电动机转子串电阻启动1.方法启动时,在绕线式异步电动机的转子回路中串入合适的三相对称电阻,如果正确选取电阻器的电阻值,使转子回路的总电阻值R2=X20,由前面分析可知,此时S m=1,即最大转矩产生在电动机启动瞬间,从而缩短起动时间,达到减小启动电流增大启动转矩的目的。
随着电动机转速的升高,可变电阻逐级减小。
启动完毕后,可变电阻减小到零,转子绕组被直接短接,电动机便在额定状态下运行。
这种启动方法的优点是不仅能够减少启动电流,而且能使启动转矩保持较大范围,故在需要重载启动的设备如桥式起重机、卷扬机、龙门吊车等场合被广泛采用。
其缺点是所需的启动设备较多,一部分能量消耗在启动电阻,而且启动级数较少。
2.绕线式异步电动机转子串电阻启动控制线路串接在三相转子回路的启动电阻,一般接成星形。
利用时间继电器控制电阻自动切除,即转子回路三段启动电阻的短接是依靠KT1、KT2、KT3三个时间继电器及KM1、KM2、KM3三个接触器的相互配合来实现。
图2-70绕线式异步电动机转子串电阻控制线路线路工作原理分析:与启动按钮SBl串接的接触器KMl、KM2、和KM3常闭辅助触头的作用是保证电动机在转子绕组中接入全部外加电阻的条件下才能启动。
如果接触器KMl、KM2、和KM3中任何—个触头因熔焊或机械故障而没有释放时,启动电阻就没有被全部接入转子绕组中,从而使启动电流超过规定的值。
把KMl、KM2和KM3的常闭触头与SBl串接在一起,就可避免这种现象的发生,因三个接触器中只要有一个触头没有恢复闭合,电动机就不可能接通电源直接启动。
停止时按下SB2即可。
二、转子回路串接频敏变阻器启动控制绕线式异步电动机转子绕组串接电阻的启动方法:若想获得良好的启动特性,一般需要较多的启动级数,所用电器多,控制线路复杂,设备投资大,维修不便,同时由于逐级切除电阻,会产生一定的机械冲击力。
<<电力拖动控制线路与技能训练>>教学大纲一、说明1.课程的性质和内容本课程是我校电工电子专业的一门集专业理论与技能训练于一体的课程。
主要内容包括常用低压电器及其拆装与维修;电动机的基本控制线路及安装、调试与维修;常用生产机械的控制线路及其安装、调试与维修;变频调速系统。
2.课程的任务和要求本课程的任务是使学生具掌握与电力拖动有关的专业理论知识与操作技能,培养学生理论联系实际和分析解决一般技术问题的能力,达到国家规定的技能等级标准要求。
本课程的基本要求是:掌握常用低压电器的功能、结构、基本原理、选用原则及其拆装维修方法;掌握电动机基本控制线路的构成、工作原理、分析方法及其安装、调试与维修;掌握常用生产机械电气控制线路的分析方法及其安装、调试与维修;熟悉变频器的分类、基本结构、工作原理及主要功能,掌握通用变频器的选用、安装、调试、维护及常见故障检修。
3.教学中应注意的问题教学中应注意明确培养目标,突出职业教育的特点,加强直观教学,强化基本技能训练、综合技能训练等实践性教学环节,密切联系生产实际,使理论和实践有机地结合起来,着重培养学生理论联系实际和分析解决实际问题的能力。
本课程总学时为理论224,实训24周。
二、学时分配表说明:授课时,教师可根据实际情况对第三单元、第四单元进行适当的删减。
三、课程内容与要求绪言教学要求:1.了解电力拖动的组成、优点和发展概况。
2.明确本课程的性质、内容、任务和要求以及学习中应注意的问题。
教学内容:一、电力拖动。
二、学习目标。
三、注意事项。
教学重点:1. 了解电力拖动组成及特点。
2. 明确本课程学习目标,并对学生提出具体要求。
第一单元常用低压电器及其安装、检测与维修教学要求:1.了解常用低压电器的种类、型号组成形式。
2.熟悉常用低压电器的功能、结构及原理。
3.掌握常用低压电器的选用和拆装维修方法。
4.熟记常用低压电器的图形符号和文字符号。
教学内容:课题一低压电器的分类和常用术语一、低压电器的分类二、低压电器的常用术语课题二低压熔断器一、熔断器的结构与主要技术参数二、常用低压熔断器三、熔断器的选用四、熔断器的安装与使用课题三低压开关一、低压断路器二、负荷开关三、组合开关课题四主令电器一、按钮二、行程开关三、万能转换开关四、主令控制器五、凸轮控制器课题五接触器一、交流接触器二、直流接触器三、接触器的选择四、接触器的安装与使用五、接触器的常见故障及处理方法课题六继电器一、电磁式继电器二、时间继电器三、热继电器四、速度继电器五、压力继电器六、固态继电器教学重点:1.掌握常用低压电器的种类,型号及其命名方式。
《电气控制技术》课程标准一、课程信息课程名称:电气控制技术课程类型:机电一体化、自动化专业核心课课程代码:0722005 授课对象:机电一体化专业、电气自动化专业学分:3 先修课:《电工基础》、《电子技术》学时:72 后续课:《可编程序控制器》、《电气综合实训》制定人:杨立波制定时间:2013年9月二、课程性质本课程是一门传授工厂电气控制相关理论和技能知识的专业课。
本课程采用工厂电气控制中的各种典型实例,讲解相关的电压电器、基本控制线路知识、电气控制设计方法,来对工厂电气控制进行深入细致的讲解,内容涉及各类低压电器结构、工作原理、在控制线路中的使用和常用电机控制线路和车床控制线路实训操作。
通过本课程的学习,学生能够独立完成中等复杂程度控制电路安装、调试、维护和设计,并能获得电气控制国家职业技能中级证书。
三、课程设计(1)能力目标1.具有对电气控制系统分析能力;2.具有电气控制系统初步设计的基本能力;3.具有典型控制设备线路的安装与调试的能力。
总体目标:本课程的教学目标是:使学生具备高素质劳动者和中初级专门人才所必需的低压控制电器应用,机床控制电路基本知识和基本技能。
授课过程中注重渗透专业思想教育,培养工程意识,激发创新思维,为毕业后尽快适应岗位需求奠定基础具体目标:1、三相异步电动机的单向控制电路及其安装与调试2、三相鼠笼异步电动机双向运转控制线路3、三相异步电动机的降压启动控制线路4、三相异步电动机的制动控制线路5、异步电动机的调速控制线路6、直流电动机的基本控制线路7、电气控制线路识读与设计8、典型设备电气控制线路分析(2)知识目标1.理解常用控制电器的工作原理和使用特性,并能正确选择和使用电器;2.掌握识读和设计机床电器控制线路的基本方法。
2、课程内容设计(根据整个课程的内容,确定一定的载体,将整个课程划分为几个大的基本模块)(1)设计的整体思路:课程教学应服务于高职教育的培养目标和定位,坚持以职业岗位技能培养为主线、以行业导向、工学结合为主要手段、以职业能力培养为核心,培养学生综合运用电工知识的能力和职业素质。
电流原则控制绕线式异步电动机转子串电阻起动控制线路三相绕线式异步电动机的转子中有三相绕组,可以通过滑环串接外接电阻或频敏变阻器,实现降压起动。
按照起动过程中转子串接装置的不同,分为串电阻起动和串频敏变阻器起动两种起动方式。
串电阻起动中包括基于电流原则的起动和基于时间原则的起动控制线路,图3.14所示电路是基于电流原则的起动控制线路。
在电动机的转子绕组中串接KI1、KI2、KI3这三个具欠电流继电器的线圈,它们具有相同的吸合电流和不同的释放电流。
在起动瞬间,转子转速为零,转子电流最大,三个电流继电器同时吸合,随着转子转速的逐渐提高,转子电流逐渐减小,KI1、KI2、KI3依次释放,其常闭触点依次复位,使相应的接触器线圈依次通电,通过它们的主触点的闭合,去完成逐段切除起动电阻的工作。
三相异步电动机正反转电气控制线路在图3.5中,(a)图为主电路,通过当接触器KM1三对主触点把三相电源和电动机的定子绕组按顺相序L1、L2、L3连接,,而KM2的三对主触点把三相电源和电动机的定子绕组按反相序L3、L2、L1连接,使电动机可以实现正反两个方向上的运行。
而图3.5(b)中,按下正转起动按钮SB2,接触器KM1线圈通电且自锁,主触点闭合使电动机正转,按下停止按钮SB1,接触器KM1线圈断电,主触点断开,电动机断电停转。
再按下反转起动按钮SB3,接触器KM2线圈通电且自锁,主触点闭合使电动机反转。
但是在(b)图中,若按下正转起动按钮SB2再按下反转起动按钮SB3,或者同时按下SB2和SB3,接触器KM1和KM2线圈都能通电,两个接触器的主触点都会闭合,造成主电路中两相电源短路,因此,对正反转控制线路最基本的要求是:必须保证两个接触器不能同时工作,以防止电源短路,即进行互锁,使同一时间里只允许两个接触器中一个接触器工作。
所以在图3.5(c)中,接触器KM1 、KM2线圈的支路中分别串接了对方的一个常闭辅助触点。
工作时,按下正转起动按钮SB2,接触器KM1线圈通电,电动机正转,此时串接在KM2线圈支路中的KM1常闭触点断开,切断了反转接触器KM2线圈的通路,此时按下反转起动按钮SB3将无效。
2019最新维修电工中级工考试题库500题(含答
案)
一、选择题
1.低压电器按执行功能可分为(B )两大类。
A. 低压配电电器和低压开关电器
B. 有触电电器和无触点电器
C. 自动切换电器和非自动切换电器
D. 手动切换电器和非自动切换电器
2.绕线转子异步电动机转子绕组串接电阻启动控制线路中与启动按钮串联的接触器常闭触电作用是 (A ) 。
A. 为了保证转子绕组中接入全部电阻启动
B. 为了实现启动和停止联锁
C. 为了实现电动机停止控制
D. 为了实现电动机正常运行控制
3.欠电流继电器在正常工作时,线圈通过的电流在正常范围内, (B ) 。
A. 衔铁吸和,常闭触电闭合
B. 衔铁吸和,常开触电闭合
C. 衔铁不吸和,常开触电断开
D. 衔铁不吸和,常闭触电闭合
4.当交流接触器的电磁圈通电时, ( A ) 。
A. 常闭触电先断开,常开触电后闭合
B. 常开触点先闭合,常闭触电后断开
C. 常开、常闭触电同时工作
D. 常闭触电可能先断开,常开触点也可能先闭合
5.交流接触器的额定电压是根据被控电路的(A )来选择。
A. 主电路电压
B. 控制电路电压
C. 辅助电路电压
D. 主电路或控制电路电压
6.交流接触器吸引线圈的额定电压是根据被控电路的(B )来选择。
A. 主电路电压
B. 控制电路电压
C. 辅助电路电压
D. 辅助、照明电路电压
7.磁吹式灭弧装置的灭弧原理是(B ) 。
A. 机械地拉长电弧
B. 靠磁力吹力作用使电弧拉长,并在空气和灭弧罩下迅速冷却
C. 借窄缝效应使电弧迅速冷却。
2—17 绕线式异步电动机起动和调速控制线路绕线式异步电动机的特点是:它的转子上绕有绕组,并且通过转子上的集电环〔俗称滑环〕在转子绕组中串接附加的电抗。
当转子回路中的电抗改变时,电动机的力矩特性将改变,适当地调节转子回路中的电阻,可以得到理想的起动状态。
用绕线式异步电动机可以得到很大的起动转距,同时起动时的电流也减少很多。
所以在对起动转距,调速特性要求较高的机械中〔如卷扬机、桥式起动机等〕,常常使用绕线式异步电动机。
绕线式异步电动机的缺点是:电动机比较复杂、造价也高、耐用性能较差、效率也稍低。
绕线式异步电动机的起动方法有如下三种:一、转子绕组串接电阻;二、转子绕组串接频敏变阻器;三、用凸轮控制器。
下面分别详细介绍绕线式电动机的三种起动方法:一、转子绕组串接电阻起动控制线路转子绕组串接电阻控制绕线式异步电动机的线路又分为:用按钮开关、用时间继电器、用电流继电器三种不同的控制线路,下面依次介绍如下:1、用按钮开关控制绕线式异步电动机的控制线路。
用按钮开关控制绕线式电动机的控制线路如图21701所示:图21701的工作原理简述如下:图中:KM1、KM2、KM3、KM4、四个接触器除KM1作接通电源用外,其余三个均是短路转子回路中的起动电阻用的。
SB1为停顿按钮;SB2为起动按钮,SB3、SB4、SB5均为切除电阻用的按钮开关。
起动电动机时,按下SB2,KM1获电吸合并自锁,电动机转子绕组内串入R1、R2、R3全部电阻起动。
按下SB3,KM2获电吸合并自锁,其主触头KM1闭合,短路R1,电动机加速运转;同理,按SB4、SB5分别短路R2及R3,电动机一级、一级加速运转。
并且当KM3闭合时,其常闭触头KM3切断KM2的线圈回路;KM4闭合时,其常闭触头KM4切断KM3、〔包括KM2〕的线圈回路。
当电动机全速运转时,只有KM1、KM4两个接触器获电工作,其余均断开。
接触器,KM2、KM3、KM4的常闭触头串联在KM1线圈回路中的作用是,保证电动机在转子回路中电阻全部参加的条件下才能起动。
《电气控制技术》课程标准一、课程信息课程名称:电气控制技术课程类型:机电一体化、自动化专业核心课课程代码:0722005 授课对象:机电一体化专业、电气自动化专业学分:3 先修课:《电工基础》、《电子技术》学时:72 后续课:《可编程序控制器》、《电气综合实训》制定人:杨立波制定时间:2013年9月二、课程性质本课程是一门传授工厂电气控制相关理论和技能知识的专业课。
本课程采用工厂电气控制中的各种典型实例,讲解相关的电压电器、基本控制线路知识、电气控制设计方法,来对工厂电气控制进行深入细致的讲解,内容涉及各类低压电器结构、工作原理、在控制线路中的使用和常用电机控制线路和车床控制线路实训操作。
通过本课程的学习,学生能够独立完成中等复杂程度控制电路安装、调试、维护和设计,并能获得电气控制国家职业技能中级证书。
三、课程设计(1)能力目标1.具有对电气控制系统分析能力;2.具有电气控制系统初步设计的基本能力;3.具有典型控制设备线路的安装与调试的能力。
总体目标:本课程的教学目标是:使学生具备高素质劳动者和中初级专门人才所必需的低压控制电器应用,机床控制电路基本知识和基本技能。
授课过程中注重渗透专业思想教育,培养工程意识,激发创新思维,为毕业后尽快适应岗位需求奠定基础具体目标:1、三相异步电动机的单向控制电路及其安装与调试2、三相鼠笼异步电动机双向运转控制线路3、三相异步电动机的降压启动控制线路4、三相异步电动机的制动控制线路5、异步电动机的调速控制线路6、直流电动机的基本控制线路7、电气控制线路识读与设计8、典型设备电气控制线路分析(2)知识目标1.理解常用控制电器的工作原理和使用特性,并能正确选择和使用电器;2.掌握识读和设计机床电器控制线路的基本方法。
2、课程内容设计(根据整个课程的内容,确定一定的载体,将整个课程划分为几个大的基本模块)(1)设计的整体思路:课程教学应服务于高职教育的培养目标和定位,坚持以职业岗位技能培养为主线、以行业导向、工学结合为主要手段、以职业能力培养为核心,培养学生综合运用电工知识的能力和职业素质。

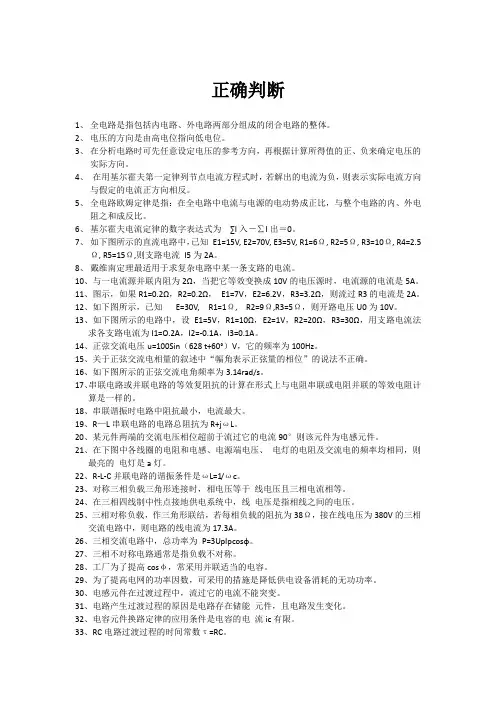

正确判断1、全电路是指包括内电路、外电路两部分组成的闭合电路的整体。
2、电压的方向是由高电位指向低电位。
3、在分析电路时可先任意设定电压的参考方向,再根据计算所得值的正、负来确定电压的实际方向。
4、在用基尔霍夫第一定律列节点电流方程式时,若解出的电流为负,则表示实际电流方向与假定的电流正方向相反。
5、全电路欧姆定律是指:在全电路中电流与电源的电动势成正比,与整个电路的内、外电阻之和成反比。
6、基尔霍夫电流定律的数字表达式为∑I入-∑I出=0。
7、如下图所示的直流电路中,已知E1=15V, E2=70V, E3=5V, R1=6Ω, R2=5Ω, R3=10Ω, R4=2.5Ω, R5=15Ω,则支路电流I5为2A。
8、戴维南定理最适用于求复杂电路中某一条支路的电流。
10、与一电流源并联内阻为2Ω,当把它等效变换成10V的电压源时,电流源的电流是5A。
11、图示,如果R1=0.2Ω,R2=0.2Ω,E1=7V,E2=6.2V,R3=3.2Ω,则流过R3的电流是2A。
12、如下图所示,已知E=30V, R1=1Ω, R2=9Ω,R3=5Ω,则开路电压U0为10V。
13、如下图所示的电路中,设E1=5V,R1=10Ω,E2=1V,R2=20Ω,R3=30Ω,用支路电流法求各支路电流为I1=O.2A,I2=-0.1A,I3=0.1A。
14、正弦交流电压u=100Sin(628 t+60°)V,它的频率为100Hz。
15、关于正弦交流电相量的叙述中“幅角表示正弦量的相位”的说法不正确。
16、如下图所示的正弦交流电角频率为3.14rad/s。
17、串联电路或并联电路的等效复阻抗的计算在形式上与电阻串联或电阻并联的等效电阻计算是一样的。
18、串联谐振时电路中阻抗最小,电流最大。
19、R—L串联电路的电路总阻抗为R+jωL。
20、某元件两端的交流电压相位超前于流过它的电流90°则该元件为电感元件。

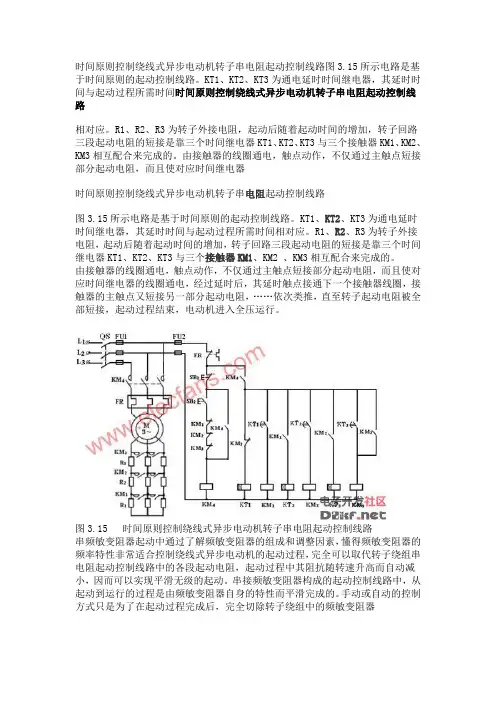

时间原则控制绕线式异步电动机转子串电阻起动控制线路图3.15所示电路是基于时间原则的起动控制线路。
KT1、KT2、KT3为通电延时时间继电器,其延时时间与起动过程所需时间时间原则控制绕线式异步电动机转子串电阻起动控制线路相对应。
R1、R2、R3为转子外接电阻,起动后随着起动时间的增加,转子回路三段起动电阻的短接是靠三个时间继电器KT1、KT2、KT3与三个接触器KM1、KM2、KM3相互配合来完成的。
由接触器的线圈通电,触点动作,不仅通过主触点短接部分起动电阻,而且使对应时间继电器时间原则控制绕线式异步电动机转子串电阻起动控制线路图3.15所示电路是基于时间原则的起动控制线路。
KT1、KT2、KT3为通电延时时间继电器,其延时时间与起动过程所需时间相对应。
R1、R2、R3为转子外接电阻,起动后随着起动时间的增加,转子回路三段起动电阻的短接是靠三个时间继电器KT1、KT2、KT3与三个接触器KM1、KM2 、KM3相互配合来完成的。
由接触器的线圈通电,触点动作,不仅通过主触点短接部分起动电阻,而且使对应时间继电器的线圈通电,经过延时后,其延时触点接通下一个接触器线圈,接触器的主触点又短接另一部分起动电阻,……依次类推,直至转子起动电阻被全部短接,起动过程结束,电动机进入全压运行。
图3.15 时间原则控制绕线式异步电动机转子串电阻起动控制线路串频敏变阻器起动中通过了解频敏变阻器的组成和调整因素,懂得频敏变阻器的频率特性非常适合控制绕线式异步电动机的起动过程,完全可以取代转子绕组串电阻起动控制线路中的各段起动电阻,起动过程中其阻抗随转速升高而自动减小,因而可以实现平滑无级的起动。
串接频敏变阻器构成的起动控制线路中,从起动到运行的过程是由频敏变阻器自身的特性而平滑完成的。
手动或自动的控制方式只是为了在起动过程完成后,完全切除转子绕组中的频敏变阻器。
电力拖动基本控制线路教学大纲一、说明1.课程的性质和内容本课程是高级技工学校电气自动化专业的专业课。
主要内容包括:常用低压电器的功能、型号含义、结构原理、选择、安装、使用及检测维修,电气控制线路图的绘制、识读原则,电动机基本控制线路的构成、工作原理及其安装、调试与维修,电气图的基本知识,电动机的控制、保护及选择,电气控制线路设计的基本原则和方法等。
2.课程的任务和要求本课程的主要任务是使学生掌握与电力拖动有关的基本专业理论知识和操作技能,培养学生分析解决电力拖动一般技术问题的能力,为学生继续学习其他专业课以及今后的工作打下坚实的基础。
通过本课程的学习,学生应达到以下几个方面的要求:(1)掌握常用低压电器的功能、符号、选择、安装、使用及其检测维修方法,熟悉其型号含义、结构和基本工作原理。
(2)熟悉绘制、识读电气控制线路图的原则,掌握电动机基本控制线路的构成、工作原理及其安装、调试与维修的方法。
(3)了解电气图的基本知识。
(4)掌握电动机的各种控制和保护环节,了解电动机的选择方法以及设计电气控制线路的基本原则和方法。
3.教学中应注意的问题(1)根据“淡化理论,够用为度,培养技能,重在应用”的原则,教学中要明确培养目标,按照职业教育的特点,突出应用型知识的学习和能力的培养,应以讲授基础理论、训练基本技能为主,以维修电工国家职业标准为依据,突出重点,突破难点,力求使基础理论与生产实际紧密联系。
(2)鉴于本课程集理论知识与技能操作于一体,在教学过程中应注意突出一体化教学的特点,注重利用电力拖动实验室和实训场所的实物、模型、挂图等直观教具和设备,增加学生感性认识,增强学习的直观性,激发学习兴趣。
要强化技能训练环节的教学,着重培养学生利用所学知识分析、解决实际问题的能力。
(3)技能训练过程中,教师要及时巡回指导,加强安全教育,要求学生严格遵守电工安全操作规程。
同时还要注意培养学生爱护设备、工具以及节约原材料的良好习惯。
《电力拖动》教学大纲一、课程的性质、地位与任务本课程是专业选修课,它是一门集专业理论与技能训练与一体化课程,旨在培养学生理论联系实际,综合处理电气控制线路各种问题的能力。
主要内容包括电动机的结构、特性、起动和调速;常用低压电器拆装与维修;电动机的基本控制线路及其安装、调试与维修;常用生产机械的电气控制线路及其安装、调试与维修。
二、教学基本要求本课程的任务是使学生掌握与电力拖动有关的专业理论知识与操作技能,培养学生理论联系实际和分析解决一般技术问题的能力,使学生达到维修电工国家职业标准的要求。
通过本课程的学习,学生应达到下列基本要求:1.掌握电动机的机械特性、起动方式和调速的方法;2.掌握常用低压电器的功能、结构、基本原理、选用原则及其拆装维修方法;3.掌握电动机基本控制线路的构成,工作原理,分析方法及其安装、调试与维修;4.掌握常用生产机械电气控制线路的分析方法及其安装、调试与维修。
第一章电动机的机械特性……2学时本章教学目的和要求:理解电力拖动的意义;掌握直流电动机的机械特性和制动方式;掌握三相异步电动机和同步电动机的机械特性。
重点和难点:直流、三相异步和同步电动机的机械特性;直流、三相异步和同步电动机的机械特性。
第一节电力拖动的概述一、电工基础二、电力拖动的概述第二节他励直流电动机的机械特性一、他励直流电动机的工作原理二、他励直流电动机的机械特性第三节他励直流电动机的制动一、他励直流电动机的制动方式二、他励直流电动机的制动电路第四节串励直流电动机的机械特性一、串励直流电动机的工作原理二、串励直流电动机的机械特性第五节三相异步电动机的机械特性一、三相异步电动机的工作原理二、三相异步电动机的机械特性第六节同步电动机的机械特性一、同步电动机的工作原理二、同步电动机的机械特性第二章电动机的起动和转速调节……4学时本章教学目的和要求:掌握他励直流电动机和三相异步电动机的起动方式;掌握直流电动机和异步电动机的调速方法。
