第4章柱钢筋工程量计算
第一节柱的平面表示方法
一、列表注写方式
用表格的方式将柱的名称、起止标高、几何尺寸、配筋数值、箍筋类型等内容在图纸上注写出来，就是列表注写方式，见图4.1和表4.1。
图4.1 柱的列表注写方式例图
表4.1
柱的列表注写方式例表在实际工程中，会出现各种各样的柱，我们把柱分为如下类型,见表4.2：表4.2 柱的类型
二、截面注写方式
在同一编号的柱中选择一个截面放大到能看清的比例，直接注写柱的名称、起止标高、几何尺寸、配筋数值、箍筋类型等内容，就是截面注写方式,见图4.2
图4.2 柱平法截面注写方式
图4.2中，KZ1集中标注表达的意思是:
750×700:表示柱的截面尺寸，750(宽)x700(高)；
26二级25:表示全部纵筋26根直径为25的二级钢；
φ10@100/200:表示柱的箍筋直径为10的一级钢，加密区间距为100，非加密区间距为200。第二节 柱钢筋工程量计算规则
一、柱要计算哪些钢筋量
柱要计算的钢筋量见图4.3
图4.3 柱要计算的钢筋量
二、柱纵筋的计算规则
（一）基础层纵筋计算
① 柱直接生根于基础板
柱直接生根于基础板，一般有两种情况。下面我们分别介绍这两种情况柱基础插筋的计算方法。
情况一:基础板厚度小于2m，见图4.4；
图4.4基础板厚<2m的基础插筋配置图 从图4.4可知:
基础插筋长度=弯折长度a十竖直长度h1+非连接区hn/3+LIE
式中,a的取值由h1和锚固长度LaE决定；
h1指基础高度h—基础保护层厚度；
hn指基础相邻层的净高(层高—梁高)；
LIE指搭接长度(搭接率为50%时，搭接长度LIE= 1.4LaE；搭接率为25%时，搭接长度LIE=
1.2LaE。
情况二:基础板厚度大于等于2m，见图4.5；
图4.5基础板厚≥2m的基础插筋配置图
从图4.5可知，这种情况基础插筋不插到基础底部，只插到基础中部，这样，只是竖直长度h1发生变化(h1根据具体图纸计算)，计算方法同上。
第4章柱钢筋工程量计算
第一节柱的平面表示方法
一、列表注写方式
用表格的方式将柱的名称、起止标高、几何尺寸、配筋数值、箍筋类型等内容在图纸上注写出来，就是列表注写方式，见图4.1和表4.1。
图4.1 柱的列表注写方式例图
表4.1
柱的列表注写方式例表在实际工程中，会出现各种各样的柱，我们把柱分为如下类型,见表4.2：表4.2 柱的类型
二、截面注写方式
在同一编号的柱中选择一个截面放大到能看清的比例，直接注写柱的名称、起止标高、几何尺寸、配筋数值、箍筋类型等内容，就是截面注写方式,见图4.2
图4.2 柱平法截面注写方式
图4.2中，KZ1集中标注表达的意思是:
750×700:表示柱的截面尺寸，750(宽)x700(高)；
26二级25:表示全部纵筋26根直径为25的二级钢；
φ10@100/200:表示柱的箍筋直径为10的一级钢，加密区间距为100，非加密区间距为200。第二节 柱钢筋工程量计算规则
一、柱要计算哪些钢筋量
柱要计算的钢筋量见图4.3
图4.3 柱要计算的钢筋量
二、柱纵筋的计算规则
（一）基础层纵筋计算
① 柱直接生根于基础板
柱直接生根于基础板，一般有两种情况。下面我们分别介绍这两种情况柱基础插筋的计算方法。
情况一:基础板厚度小于2m，见图4.4；
图4.4基础板厚<2m的基础插筋配置图 从图4.4可知:
基础插筋长度=弯折长度a十竖直长度h1+非连接区hn/3+LIE
式中,a的取值由h1和锚固长度LaE决定；
h1指基础高度h—基础保护层厚度；
hn指基础相邻层的净高(层高—梁高)；
LIE指搭接长度(搭接率为50%时，搭接长度LIE= 1.4LaE；搭接率为25%时，搭接长度LIE=
1.2LaE。
情况二:基础板厚度大于等于2m，见图4.5；
图4.5基础板厚≥2m的基础插筋配置图
从图4.5可知，这种情况基础插筋不插到基础底部，只插到基础中部，这样，只是竖直长度h1发生变化(h1根据具体图纸计算)，计算方法同上。
百度文库 - 让每个人平等地提升自我

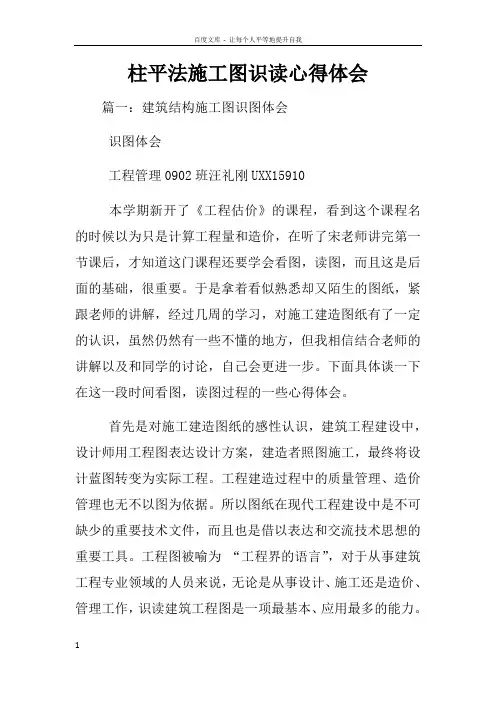

1 柱平法施工图识读心得体会
篇一：建筑结构施工图识图体会
识图体会
工程管理0902班汪礼刚UXX15910
本学期新开了《工程估价》的课程，看到这个课程名的时候以为只是计算工程量和造价，在听了宋老师讲完第一节课后，才知道这门课程还要学会看图，读图，而且这是后面的基础，很重要。于是拿着看似熟悉却又陌生的图纸，紧跟老师的讲解，经过几周的学习，对施工建造图纸有了一定的认识，虽然仍然有一些不懂的地方，但我相信结合老师的讲解以及和同学的讨论，自己会更进一步。下面具体谈一下在这一段时间看图，读图过程的一些心得体会。
首先是对施工建造图纸的感性认识，建筑工程建设中，设计师用工程图表达设计方案，建造者照图施工，最终将设计蓝图转变为实际工程。工程建造过程中的质量管理、造价管理也无不以图为依据。所以图纸在现代工程建设中是不可缺少的重要技术文件，而且也是借以表达和交流技术思想的重要工具。工程图被喻为 “工程界的语言”，对于从事建筑工程专业领域的人员来说，无论是从事设计、施工还是造价、管理工作，识读建筑工程图是一项最基本、应用最多的能力。 百度文库 - 让每个人平等地提升自我
2 虽然知道识读施工建造图很重要，但由于在大一学年学习《工程制图》时因空间想象能力差感到学习困难，在识读建筑工程图时因缺少感观认识和建筑构造、建筑结构等知识难以识读建筑施工图。现在到大三下学期了，建筑识图基础不扎实的我开始时甚至惧怕在专业课中识读工程图。有很多年教学经验的宋老师也知道在学生中存在一些像我这样的学生，他直接指出了原因和自己的建议。听完老师的建议，
我试着按照老师说的方法慢慢训练，这其中的辛苦过程我不愿描述，只是经过那一段的磨合期后，我现在可以看懂一般的图纸了。
拿一张建筑图中的一层平面图来说吧。首先要读的肯定是《建筑设计说明》，这是看整个图集先要浏览一遍的，翻开一层平面图，很多轴线，标号，当然还有一个指北针，接着是平面图里面的内容了，楼梯，门窗，走廊，阳台，柱，梁，台阶，散水等等，这些基本的东西在以前的《工程制图》课程中就学过，也比较简单。对于工程估价来说，需要计算建筑面积，所以就要对建筑面积的计算原则了解，当然这是很基础的内容了，在老师在黑板上示范一次后，我们自己也找了个图，按照步骤计算了下，觉得还是挺简单的，就是过程琐碎了些。屋顶平面图跟一层平面图不太(转 载 于: 小
柱平法施工图识读
柱平面整体表示方法施工图
获取方式：私信回复“柱识图”
一、柱平法施工图制图规则
柱配筋图平面表示方法
柱平法施工图有列表注写和截面注写两种方式。柱在不同标准层截面多次变化时，可用列表注写方式，否则宜用截面注写方式。
在平法施工图中，应在图纸上注明包括地下和地上各层的结构层楼（地）面标高、结构层标高及相应的结构层号，并在图中用粗线表示出该平法施工图要表达的柱、墙或梁 。
结构层楼面标高是指将建筑图中的各层地面和楼面标高值扣除建筑面层及垫层厚度后的标高，结构层号应与建筑楼层号对应一致。
二、柱 编 号
柱编号由柱类型、代号和序号组成 三、柱平法施工图列表注写方式
在柱平面布置图上，先对柱进行编号，然后分别在同一编号的柱中选择一个（当柱断面与轴线关系不同时，需选几个）断面注写几何尺寸、参数代号（b1、b2、h1、h2)；在柱表中注写柱号、柱段的起止标高、几何尺寸（含柱断面对轴线的情况）与配筋具体数值，并配以各种柱断面形状及其箍筋类型图的方式，来表达柱平面整体配筋。
注意：PPT演示更加全面，私信回复“柱识图”
四、柱平法施工图截面注写方式
在分标准层绘制的柱平面布置图的柱截面上，分别在同一编号的柱中选择一个截面，直接在该截面上注写截面尺寸和配筋具体数值的方式来表达柱平法施工图。
在柱定位图中，按一定比例放大绘制柱截面配筋图，在其编号后再注写截面尺寸（按不同形状标注所需数值）、角筋、中部纵筋及箍筋。
柱的竖筋数量及箍筋形式直接画在大样图上，并集中标注在大样旁边。
当柱纵筋采用同一直径时，可标注全部钢筋；当纵筋采用两种直径时，需将角筋和各边中部筋的具体数值分开标注；当柱采用对称配筋时，可仅在一侧注写腹筋。必要时，可在一个柱平面布置图上用小括号“（ ）”和尖括号“< >”区分和表达各不同标准层的注写数值。
如柱的分段截面尺寸和配筋均相同，仅分段截面与轴线的关系不同时，可将其编为同一柱号。但此时应在未画配筋的柱截面上注写该截面与轴线关系的具体尺寸。
