液晶驱动芯片

液晶驱动芯片是指用于驱动LCD（Liquid Crystal Display）液晶显示屏的芯片。液晶显示屏是现代电子设备中常用的显示技术之一，液晶驱动芯片起到控制液晶显示屏显示的关键作用。液晶驱动芯片的主要功能是将输入的图像和信号转化为合适的电压和信号，通过液晶电容的光电效应来实现显示。

液晶驱动芯片的核心功能是对输入图像数据进行处理和转化。通常，液晶驱动芯片会根据输入的图像数据和显示屏的分辨率计算出每个像素点所需的电压和信号。然后，它会将这些计算得到的电压和信号发送给液晶显示屏的各个像素单元，从而使每个像素点能够正确显示出所需的颜色和亮度。液晶驱动芯片还需要根据实际应用场景的需求，对输入图像进行一些特殊处理，比如色彩校正、灰度调节等。

液晶驱动芯片的设计考虑到了很多因素，比如显示屏的分辨率、色彩深度、刷新率等。首先，液晶驱动芯片必须能够支持显示屏的分辨率，以保证图像能够正常显示。其次，液晶驱动芯片还要能够支持显示屏的色彩深度，以保证图像的色彩表现力。此外，液晶驱动芯片还需要能够支持显示屏的刷新率，以保证图像的流畅性。

现代液晶驱动芯片通常采用了数字信号处理技术和模拟电路设计技术。数字信号处理技术允许液晶驱动芯片对输入的图像数据进行数字化处理，从而能够更精确地计算出每个像素点所需的电压和信号。而模拟电路设计技术可以确保液晶驱动芯片能够产生合适的电压和信号，从而使得液晶显示屏能够正确地显示图像。

液晶驱动芯片在电子设备中扮演了重要的角色。它的性能和品质直接影响着液晶显示屏的图像质量和显示效果。好的液晶驱动芯片应该具有高的图像处理能力、低的能耗、稳定的性能、广泛的兼容性和可靠的质量。此外，液晶驱动芯片还应该能够提供丰富的接口和功能，方便用户对液晶显示屏的操作和控制。

总之，液晶驱动芯片是控制液晶显示屏正常显示的重要组成部分。它通过对输入的图像数据进行处理和转化，使每个像素点能够正确显示出所需的颜色和亮度。好的液晶驱动芯片应该具有高的性能和品质，确保液晶显示屏的图像质量和显示效果。同时，它还应该提供丰富的接口和功能，满足用户对液晶显示屏的操作和控制需求。

合集下载

液晶驱动

液晶驱动

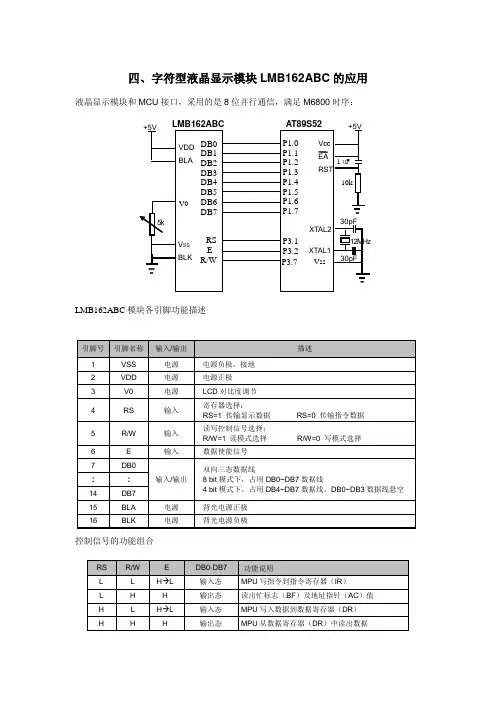

四、字符型液晶显示模块LMB162ABC的应用

液晶显示模块和MCU接口，采用的是8位并行通信，满足M6800时序：

LMB162ABC模块各引脚功能描述

控制信号的功能组合 引脚号 引脚名称 输入/输出 描述

1 VSS 电源 电源负极，接地

2 VDD 电源 电源正极

3 V0 电源 LCD对比度调节

4 RS 输入 寄存器选择：

RS=1 传输显示数据 RS=0 传输指令数据

5 R/W 输入 读写控制信号选择：

R/W=1 读模式选择

R/W=0 写模式选择

6 E 输入 数据使能信号

7 DB0

输入/输出 双向三态数据线

8 bit模式下，占用DB0~DB7数据线

4 bit模式下，占用DB4~DB7数据线，DB0~DB3数据线悬空 : :

14 DB7

15 BLA 电源 背光电源正极

16 BLK 电源 背光电源负极

RS R/W E DB0-DB7 功能说明

L L HL 输入态 MPU写指令到指令寄存器（IR）

L H H 输出态 读出忙标志（BF）及地址指针（AC）值

H L HL 输入态 MPU写入数据到数据寄存器（DR）

H H H 输出态 MPU从数据寄存器（DR）中读出数据 +5V

10k

5k AT89S52 LMB162ABC

VSS

BLK VDD

BLA

XTAL2

XTAL1

Vss 30pF

30pF RST VCC

EA 1цF +5V

V0 P1.0

P1.1

DB0 P1.3

P1.4 P1.2

P1.5

P1.6

P1.7 DB0

DB1

DB0 DB3

DB4 DB2

DB5

DB6

DB7

12MHz P3.1

P3.2 E RS

R/W P3.7

S6A2067控制器的指令集

指令名称 控制信号 控制代码

功能

RS

R/W

DB7

DB6

DB5

DB4

DB3

常见液晶驱动芯片详解

常见液晶驱动芯片详解

因此各位朋友在选择LCD液晶模块的时候，在考虑到串行，还是并行的方式时，可根据其驱动控制IC的型号来判别，当然你还需要看你选择的LCD模块引脚定 义是固定支持并行，还是可选择并行或串行的方式。

一、字符型LCD驱动控制IC

市场上通用的8×1、8×2、16×1、16×2、16×4、20×2、20×4、40×4等字符型LCD，基本上都采用的KS0066作为LCD的驱动 控制器

二、图形点阵型LCD驱动控制IC

1、点阵数122×32－－SED1520

2、点阵数128×64

（1）ST7920/ST7921，支持串行或并行数据操作方式，内置中文汉字库

（2）KS0108， 只支持并行数据操作方式，这个也是最通用的12864点阵液晶的驱动控制IC

（3）ST7565P，支持串行或并行数据操作方式

（4）S6B0724， 支持串行或并行数据操作方式

（5）T6963C，只支持并行数据操作方式

3、其他点阵数如192×64、240×64、 320×64、240×128的一般都是采用T6963c驱动控制芯片

4、点阵数320×240，通用的采用RA8835驱动控制IC

这里列举的只是一些常用的，当然还有其他LCD驱动控制IC，在写LCD驱动时要清楚是哪个型号的IC，再到网上去寻找对应的IC数据手册吧。后面我将慢 慢补上其它一些常见的.

三 12864液晶的奥秘

CD1601/1602和LCD12864都是通常使用的液晶，有人以为12864是一个统一的编号，主要是12864的液晶驱动都是一样的，其实12864只是表示液晶的点阵是128*64点阵，而实际的12864有带字库的，也有不带字库的；有5V电压的，也有~5V(内置升压电路)；归根到底的区别在于驱动控制芯片，常用的控制芯片有ST7920、KS0108、T6963C等等。

下面介绍比较常用的四种

(1)ST7920类 这种控制器带中文字库，为用户免除了编制字库的麻烦，该控制器的液晶还支持画图方式。该类液晶支持68时序8位和4位并口以及串口。

液晶屏驱动芯片原理

液晶屏驱动芯片原理

液晶屏驱动芯片原理

液晶屏驱动芯片是一种集成电路，用于控制并驱动液晶屏的显示。它将输入的电信号转化为液晶屏可以识别和显示的图像。

液晶屏驱动芯片的工作原理包括以下几个主要过程：

1. 信号输入：液晶屏驱动芯片接收来自输入设备（如计算机、手机等）的信号输入，包括图像和控制信号。

2. 图像处理：液晶屏驱动芯片采用特定的算法和逻辑电路，对输入的图像信号进行处理和优化，以适应液晶屏的特性和显示要求。这包括调整图像的分辨率、亮度、对比度等参数。

3. 信号转换：处理后的图像信号经过数模转换电路，将数字信号转化为模拟信号。这一步骤是因为液晶屏是通过改变液晶分子的排列方向来调节透过率的，所以需要模拟信号来驱动。

4. 驱动液晶显示：模拟信号通过电压放大器等电路进行放大和驱动液晶屏的像素点。液晶屏是由很多像素点组成的，每个像素点都有液晶分子。通过调节液晶分子的偏振方向和透过率，液晶屏可以显示出不同的图像和颜色。

5. 控制信号输出：除了图像信号外，液晶屏驱动芯片还可以输出控制信号，用于调节液晶屏的工作模式和参数设置。这些控制信号可以包括电源控制、显示刷新率、亮度调节等。

总的来说，液晶屏驱动芯片通过接收、处理和转换输入信号，并驱动液晶屏的像素点来实现图像的显示。其内部包括图像处理单元、数模转换单元、电压放大器等功能模块，以及控制信号输出模块。通过这些模块的相互配合，液晶屏驱动芯片能够实现高质量的图像显示效果。

7735hs参数

7735hs参数

7735hs参数

7735hs是一种常见的LCD液晶显示屏驱动芯片，具有广泛的应用领域，包括移动设备、工业控制、家用电器等。本文将详细介绍7735hs的主要参数和特性，以便读者更好地了解这一芯片的优劣和适用范围。

1. 基本参数

7735hs的基本参数包括分辨率、接口、色彩模式等。其分辨率为128x128像素，支持SPI接口，色彩模式为262K色，可以在显示色彩方面提供良好的效果。此外，7735hs还具有多种显示模式可供调节，包括竖屏、横屏、反向等，可以满足不同场景下的需求。

2. 电气特性

7735hs的电气特性是其在实际使用中表现出来的关键因素。该芯片的工作电压为2.7V-3.3V，功耗较低，在移动设备等电池供电场景下具有一定优势。此外，7735hs还具有ESD保护电路，能够有效保护芯片在使用中的安全稳定。

3. 应用特性

7735hs的应用特性是指该芯片在不同场景下的应用效果。该芯片具有广泛的应用领域，包括智能手表、移动电话、电子相框、游戏机等。其显示效果鲜明、色彩丰富，并具有超低反射率等特点，适用于需要高清晰度显示效果的应用场合。

4. 功能特性

7735hs的功能特性是指该芯片在实际使用中所具有的功能和性能。该芯片具有多种功能，包括图形显示、ASCII文本显示、动态图像显示等。其支持多种字体和语言，可以满足不同用户的需求。此外，7735hs还支持像素级别的控制，可以实现对整个屏幕或局部区域的灵活操作。 5. 总结

通过以上分析，我们可以得出结论：7735hs是一款性能稳定、功能丰富的LCD液晶显示屏驱动芯片，适用于多种场景下的应用。其主要特点包括高分辨率、低功耗、多种显示模式、丰富的显示功能等。无论是移动设备、工业控制、家用电器，还是其他领域，7735hs都能够发挥其重要作用，为用户提供更好的显示体验。
