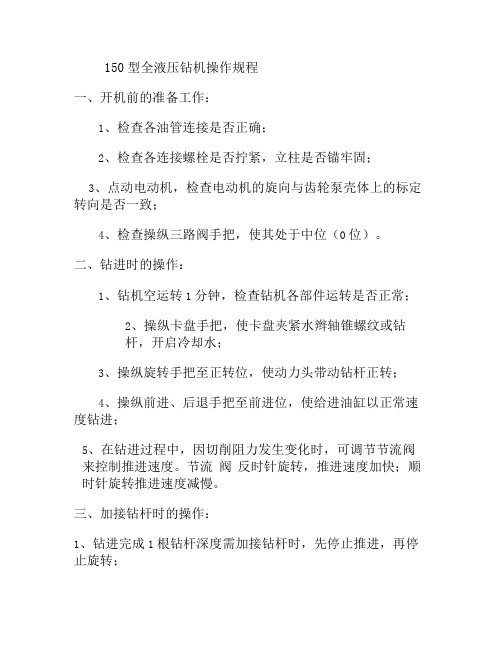

150型全液压钻机操作规程一、开机前的准备工作：1、检查各油管连接是否正确；2、检查各连接螺栓是否拧紧，立柱是否锚牢固；3、点动电动机，检查电动机的旋向与齿轮泵壳体上的标定转向是否一致；4、检查操纵三路阀手把，使其处于中位（0位）。
二、钻进时的操作：1、钻机空运转1分钟，检查钻机各部件运转是否正常；2、操纵卡盘手把，使卡盘夹紧水辫轴锥螺纹或钻杆，开启冷却水；3、操纵旋转手把至正转位，使动力头带动钻杆正转；4、操纵前进、后退手把至前进位，使给进油缸以正常速度钻进；5、在钻进过程中，因切削阻力发生变化时，可调节节流阀来控制推进速度。
节流阀反时针旋转，推进速度加快；顺时针旋转推进速度减慢。
三、加接钻杆时的操作：1、钻进完成1根钻杆深度需加接钻杆时，先停止推进，再停止旋转；2、操纵夹持手把，使夹持器夹紧钻杆，将节流阀开启（右旋）至最小位置；3、后退给进油缸，操作手把处于浮动位置，使水辫轴与钻杆旋离；4、停止旋转，操纵快速进退手把至快退位置，使动力头快速退到位；5、将要加接的钻杆接在前一根钻杆上，回转器边旋边前进，当水辫轴梯形锥螺纹与新加接钻杆锥螺纹旋合接触时，松开夹持器，完成钻杆加接。
四、卸钻杆的操作：1、夹持器夹紧水辫前的第一根钻杆，操作手把向后拉，手把置于后退浮动位置，使水辫轴与第一根钻杆分离；2、卸下第一根钻杆，再按上一条操作，如此循环反复，直到卸完全部钻杆。
五、操作中的注意事项：1、孔内有钻具时，除按规定程序的动作需要外，不允许回转器反转；2、回转器反转拆卸钻杆时，油缸必须留足卸扣行程，以免损坏钻杆螺纹；3、钻机工作过程中，应随时注意各运动部件的温度变化。
轴承、齿轮、油泵、油马达、电动机等处的温升不得超过45℃，油箱出油口处的温度不得超过50℃，否则应停机检查并加以处理；4、观察泵站回油压力表，发现回油压力超过0.6Pa时应停机更换或清洗过滤器；5、钻机工作时，注意液压系统的元件，胶管及管接头是否有漏油现象；各机械连接部件、锚固部件是否有松动现象，如有故障应及时处理；6、钻机工作时，除了因钻进负荷变化而引起的供油压力，旋转和推进速度的相应变化，系统压力突然大幅度升降引起旋转、推进速度巨变，应立即停机，找出原因，处理故障；7、当钻机停止工作时，所有操作手把应置于中位。
ZJ50D钻机设备操作规程适用50111适用50109大庆石油管理局钻井一公司目录第一部分：钻机安装校正规程-----------------------1 第二部分：设备试运转规程-------------------------5 第三部分：井架起放操作规程------------------------7 第四部分：钻台设备操作规程-----------------------12 第五部分：直流电动机操作规程---------------------16 第六部分：SCR驱动系统操作规程--------------------16 第七部分：司钻控制台及钻井泵控制台操作规程-------19 第八部分：空气压缩机操作规程---------------------21 第九部分：cat3512柴油发电机操作规程--------------22 第十部分：辅助发电机组操作规程-------------------24 第十一部分：钻井泵操作规程-----------------------27 第十二部分：固控系统和设备操作规程---------------29附注：------------------------------------------22第一部分：钻机安装校正规程一、安装准备1、钻机安装前，根据勘探开发方案参考钻机地基图平整井场，打好基础。
平整井场尺寸为110米×100米。
基础的深度和结构根据井位所处的地质条件决定。
SCR/MCC房基础高出其他基础17０ｍｍ。
钻机主机区、泥浆固控区、动力系统区、供油供水区的基础均在同一水平面。
2、按钻机地基图所示，在浇灌地基时，预留出大、小鼠洞在地基上的位臵孔。
3、以井眼中心为基础，划出井眼纵向和横向坐标线，按钻机总图划出所有地面设备的位臵线。
4、基础上平面的平面度允差不大于3mm（允许用钢板调整垫平）。
5、沿井架平躺位臵长75m，宽25m的范围场地应平整且具有足够的承载能力。
CZ 型钻机使用说明书一、冲击钻的结构与工作原理1、结构该钻机是利用钢绳吊重对地面进行冲击而实现钻进的钻孔设备。
其由主轴装置、冲击结构、泥浆及辅助卷筒、机架、桅杆、操纵机构及电器系统组成。
2、工作原理电动机启动后，经三角带轮驱动主轴上的大皮带轮、主轴通过齿轮传动、链传动等装置把动力分配到钻具卷筒、冲击机构、泥浆及辅助卷筒等机构来完成各自的工作。
各执行机构的动作是借助于片式摩擦离合器和牙嵌离合器来实现的。
钻进工作是靠冲击轴的回转运动通过曲柄连杆机构改变为钻具的往复运动而实现的。
泥浆卷筒用于抽取泥浆和护孔；辅助卷筒主要用于下管和处理事故，若再配以滑轮可完成起吊工作。
钻机的冲击次数是通过更换电机皮带轮来实现；而冲程是通过连杆与曲柄铰接点位置的调整来实现。
泥浆卷筒与辅助卷筒安装在同一旋转轴上，它们的传动由牙嵌离合器分别单独带动。
泥浆卷筒、泥浆及辅助卷筒的制动是由带式制动闸控制。
桅杆的升降是靠机架下部的涡轮减速器来完成。
本钻机也可用柴油作为动力，动力方式的选择应在合同中注明。
二、电气系统电气系统由主回路和控制回路组成，采用三相三线制，其由电动机、控制箱、按钮开关等电器件组成。
三、冲击钻的安装与拆卸1、冲击钻机的安装钻机进场前，必须整平场地，备好垫土，工具等。
冲击钻机进场后，必须用垫土将钻机垫高，使轮胎离地，并且调整机架呈水平位置；接通电源后，可启动电机提升桅杆，桅杆起升后，将桅杆底部的螺杆旋出，并支撑到支座上；再将拉杆、架腿、绷绳安装好，并用螺旋调整器来调整拉杆、绷绳的张紧程度。
钻具卷筒钢绳自卷筒引出经冲击梁的导向滑轮和张力滑轮再进入桅杆顶部的钻具滑轮而下垂，其端头与泥浆轴筒连接。
辅助卷筒与桅杆顶部的三个定滑轮配合使用。
2、拆卸钻孔工作完毕，摘下几句、抽筒等，并收回各卷筒钢绳，拆下拉杆，松开桅杆绷绳。
将桅杆底部的螺杆旋出，启动蜗杆减速器，借助绷绳将桅杆拉倒到机架上，并拆卸绷绳。
四、冲击钻机的使用、维护及保养1、使用在钻进前，必须预先检查电机的转动方向及钻机安装的是否符合要求；钻进时，首先通过工作台中心放下护筒管，将该管打入预先挖好的地坑中去，在可能时，尽量使管子上端不高于机器的工作面，然后用泥浆抽筒清楚泥沙，按要求选择钻头，钻杆及钢绳接头，组合成所需的钻具。
-目录第一章概述．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．3一、基本参数．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．5二、总体布置．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．5三、钻机传动．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．5四、钻机基础与安装准备．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．5五、钻机安装．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．5六、钻机试运转．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．7七、钻机调整．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．8八、钻机操作与使用．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．8九、钻机维护与保养．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．9十、设备运输与储存．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．10 第二章井架．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．11一、技术参数．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．11二、结构特点．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．11三、井架安装．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．12四、安全注意事项．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．13五、井架维护保养．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．13 第三章绞车．．．．...．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．14一、技术参数．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．14二、结构特点．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．14三、结构组成与传动．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．14四、绞车安装与固定．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．15五、绞车使用与维护保养．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．15 第四章控制系统．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．16一、概述．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．16二、气控系统．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．16三、液控系统．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．18第五章液压盘刹简介．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．21一、液压盘刹技术规范．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．21二、液压盘刹操作．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．23三、故障检修．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．20 第六章链条并车传动装置．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．24一、技术参数．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．24二、结构及传动简介．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．24三、润滑方式．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．24四、维护保养．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．25 第七章转盘角传动箱．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．27一、技术参数．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．27二、结构及传动简介．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．27三、润滑方式．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．27四、维护保养．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．27 第八章天车．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．28一、技术参数．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．28二、结构说明．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．28三、安装要求．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．28四、使用、维护与保养．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．28五、运输与储存．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．28 第九章SL3NB-1300泥浆泵．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．29一、概述．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．29二、技术参数．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．29三、结构说明．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．29 第十章高压管汇．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．30一、概述．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．30二、技术参数．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．30第十一章其它．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．31一、绞车易损件清单．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．31二、并车箱易损件清单．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．32三、钻机随机图样清单．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．34四、钻机随机工具清单．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．35第一章概述ZJ30/1700L石油钻机是一种新型浅井机械钻机，钻机型式和基本参数符合SY/T5609-1999《石油钻机型式与基本参数》标准。

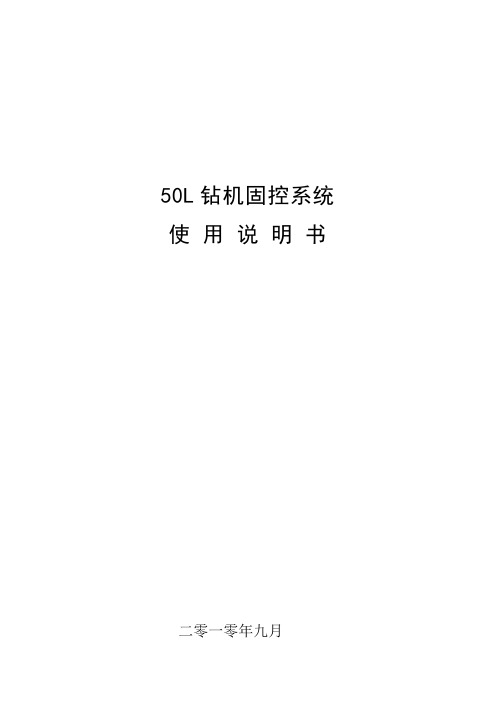

50L钻机固控系统使用说明书二零一零年九月目录1、概述 (2)2、主要技术参数 (2)3、主要配套设备 (3)4、钻井液罐的组成 (5)5、系统流程特点 (6)6、系统工艺流程 (7)7、系统的结构说明 (9)8、安装使用与维护 (10)9、使用注意事项 (12)10、易损件一览表 (13)11、附件 (13)ZJ50L钻机固控系统使用说明书一、概述该系统是与50L钻机配套使用的钻井设备，可以满足钻5000m左右深井时用来贮存、配置、循环和净化钻井液及特殊情况下的事故处理等工艺要求。
它可以有效地除去钻井液中大于5—10μm的有害固相，保留有用固相，为钻井作业提供优质钻井液。
该系统配备有振动筛、真空除气器、除砂器、除泥器、中速离心机等五级净化设备，配备有泥浆搅拌器、剪切泵、混浆器等泥浆配浆设备。
整套系统配备有6个钻井液罐、一个配药罐、一个烧碱罐、一个套装料房、一个座岗房、两个生活水罐房。
具有砂泵双除管路、泥浆泵吸入管路、灌注管路、加重管路、絮凝管路、清水管路、中压泥浆枪管路、补给管路、气管路、罐底连通管路、返浆分配管路、及泥浆槽等12种管汇。
另外，还配有走道、栏杆、扶梯、过桥等安全防护装置。
钻井液净化系统符合SY/T 6276-1997《石油天然气工业健康、安全与环境管理体系》要求，固控系统所有电气控制及电路符合防爆要求。
该系统由于采用了集成模块化，装卸方便，既满足公路及铁路运输的要求，又满足吊车装卸也可用专用搬家车搬运，并能在井场内拖拉。
二、主要技术参数系统组成、容积、罐体尺寸、运输尺寸、重量1、主要技术参数：1）、钻井液罐总容积：269.8m32）、钻井液罐总有效容积：240 m33）、钻井液罐数量：6个4）、钻井液罐装机总功率：780kW5）、配药罐数量：1只6）、烧碱罐数量：1只7）、生活水罐房数量：2套8）、套装料房数量：1套9）、系统安装后最大外形尺寸（m）：井场布置方式：长×宽×高= 48 ×11.7 × 5.1 10）、总质量：～167 t11）最小分离粒度：5~10μm12）.电机防爆等级：IP54－IP672、安装布置方式：钻井液净化罐双排安装，即1号、2号、3号、6号罐为一排，直线排列；4号、5号罐为一排，直线排列在井场内侧；泥浆材料房安装在4号罐、5号罐同排。
ZJ50/3150L钻机安全操作规程(兰石国民油井公司）一、钻机主要技术参数1．名义钻井深度m 3500-5000m（114mm钻杆）2800-4500m（127mm钻杆）2．最大钩载 kN 3150KN3．最大钻柱重量 160t4．绞车最大输入功率 1100kw（1500马力）5、绞车档数 4+2R6、钻井钢丝绳直径Ф35 mm7、提升系统最多绳数（顺穿） 12根8、最大快绳拉力 340KN9、转盘开口名义直径 952.5mm10、转盘档数 4+2R11、泥浆泵型号及台数 3NB1300Cx2台12、单台泥浆泵最大输入功率 960kw（1300马力）13、泥浆泵最大工作压力 35Mpa14、井架形式及有效高度 K型，45m15、井架大腿底部铰链支承中心距 9.11m16、钻台高度 7.5m17、转盘梁下净空高 6.26m18、柴油机组型号及台数 G12V190PZL-3/Ox3台19、单台柴油机标定功率 810KW20、柴油机标定转速 1300r/min21、泥浆罐总容积 280m³二、钻井设备安装与试运转前期准备条件1、钻前施工1.1.钻机安装前，参考钻机基础图（详见说明书）平整井场，打好基础。
基础的深度和结构由用户根据井位处的地质条件和使用经验决定。
钻机基础须在同一水平面内，基础上平面的平面度允差不大于3mm（允许用钢板调整垫平）。
1.2.在浇灌水泥基础时，按照钻机参考基础图所示的位置留出大鼠洞在基础上的位置孔。
1.3.以井眼中心为基准，画出纵向和横向中心线及所有地面设备基础位置线。
2、钻机安装就位2.1.将前台左右基座按基础上的划线就位，使得左右基座的井眼指示牌与横向井眼中心线对齐，并按图纸要求装好前台底座。
2.2.安装转盘，将转盘开口中心与转盘梁指示的井眼中心对中，转盘快速轴轴线与转盘梁上的横向井眼中心线对齐，找正后焊好定位块，并用螺栓固定。
2.3.安装并找正转盘传动装置。
以转盘输入轴为基准，使转盘传动装置驱动轴与转盘输入轴两轴头法兰端面应平行，在相差90°的四点测量，其尺寸相差不得大于0.5mm，两轴头法兰端面水平距离700±2mm，两轴线在同一垂直平面内，找正后焊好定位块，并拧紧与底座间的连接螺栓。
一、ZJ50D、ZJ70D钻机主要设备安装使用技术要求Q/SH 1025 0135-20041 范围1.1 本标准规定了ZJ50D、ZJ70D钻机的安装、使用和维护保养方法。
1.2 本标准适用于钻井队ZJ50D、ZJ70D钻机的安装、使用操作及维护。
2 规范性引用文件下列文件中的条款，通过本标准的引用而成为本标准的条款。
凡是注明日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注明日期的引用文件，其最新版本适用于本标准。
SY/T 5958-94 井场布置原则和技术要求SY/T 6058-94 自升式井架起放作业规程SY/T 5957-94 井场电气安装技术要求3 安装与调试3.1 基础井场设备、设施布置执行SY/T 5958-94。
3.2 钻机主机系统3.2.1 安装底座3.2.1.1 在预先打好的基础上画出井眼中心线及下基座位置线，依次就位各部件。
3.2.1.2 先安装底层左右下座、底层片架、直梁、斜拉梁，使左右下座上的井眼中心指示标记与井眼中心线对齐。
3.2.1.3 将起升三角架的立支架、斜支架及底座的前立柱、后立柱和斜立柱，依据安装编号进行连接。
3.2.1.4 安装顶层左右上座、立根盒梁、转盘梁、绞车梁、绞车前梁、绞车后梁、拉梁、前支架、防喷器导轨和铺板支架。
3.2.1.5 安装起升装置滑车、起升大绳、平衡架和滑轮。
3.2.1.6 连接顶层与前后立柱，打上销子，穿抗剪销和别针。
3.2.1.7 将底座底层、顶层用12个D80mm销子连接。
·335·3.2.1.8 钻台台面栏杆、偏房支架、铺板就位固定。
3.2.1.9 安装底座的液压系统。
3.2.2 安装转盘3.2.2.1 根据转盘梁的前后左右4个洋统眼指示的井眼中心位置安装转盘，并用7个调节螺杆固定。
3.2.2.2 安装转盘扭矩传感器和转速传感器。
1. 用途及特点钻机井架为K型结构，底座为弹弓式结构，利用绞车动力起升；钻台主要设备及司钻控制室等均可在低位状态下安装。
绞车为单轴齿轮传动结构，主刹车为液压盘式刹车。
2台600kW电机通过齿轮箱驱动滚筒，绞车配有45kW辅助驱动装置，用于自动送钻或应急操作；绞车的提升及下放由数控变频能耗制动系统控制。
绞车的所有运行参数，包括起下钻速度、大钩位置、各种安全设置等，均实现数字化控制。
转盘由1台600kW变频电机通过角齿传动箱和万向轴驱动，配有转盘惯性刹车，转盘控制系统具备完善的监控和过扭保护功能，保护扭矩值可在0～110％范围内任意设置。
钻机配有2台F-1600泥浆泵，每台泵分别由1台1200kW交流变频电动机驱动。
钻机动力系统配备3台1020kW柴油发电机组， 1台辅助发电机组292kW。
电传动采用ABB直接转矩变频驱动系统，电压制式选用600V。
整套系统的配置对应绞车、转盘及泥浆泵的驱动和控制。
电传动系统主要电气设备布置在VFD房内。
钻机配置有一体化司钻控制室。
司钻对钻机的控制通过操作手柄、触摸屏、按钮实现钻机的主要操作功能。
控制系统通过工控机、PLC和总线通讯进行计算并控制电气参数和钻井参数，实现参数（信号）的实时显示、存储、打印和管理。
钻机设计满足配套350～500t顶驱的要求。
顶驱在司钻控制室内，便于操作。
钻机配套有固控系统，气源系统，钻井液管汇、固井管汇，钻台机具等其它设备（详见配套清单）钻机井场布置分为钻台区、泵组区、固控区、动力区、油水区及井场营房区等。
2．钻机主要技术参数名义钻深能力（ 4 1/2″钻杆） 3500kN绳系6×7（顺穿）钻井钢丝绳直径Φ1-3/8”绞车最大输入功率 1200kW（1600HP）绞车档数一档无级调速转盘开口直径Φ952.5mm（37 ½″）钻井泵额定功率/台数1176kW（1600HP）/ 2台井架有效高度 45m井架型式 K型立根容量(4 1/2″-28m钻杆) 5000m底座型式弹弓式(双升式)钻台高度 9m转盘梁下净空 7.62m钻台面积（长×宽）12.7m×11m储气罐容量 2×2m3+2m3（缓冲罐）主发电机组功率×台数 3×1020kW辅助发电机组功率×台数 1×292kW钻机总功率配备 3×1020kW＋1×292kW泥浆罐总容量 292m3电传动方式 AC－DC－AC绞车电机功率×台数600kW×2转盘电机功率×台数600kW×1泥浆泵电机功率×台数 1200kW×2绞车辅助驱动电机×台数45kW×1钻机工作环境温度：-20°C～+50°C湿度：≤90%风速：≤70km/h3. 钻机总体布置3.1. 钻机井场布置：图1 ZJ50DBS钻机-01平面图图2 ZJ50DBS钻机-01立面图钻机组装后，占地面积约100m×50m（不包括油水罐区、野营房区等外围设施）, 钻机分为钻台区，动力区、泵房区，固控区、供油供水区等。
ZJ50DBS钻机-01 使用说明书ZJ123-SM四川宏华石油设备有限公司2005年8月前言ZJ50DDBS钻机是四川宏华石油设备有限公司根据长城钻井公司的要求，同时按SY/T5609-1999《石油钻机型式与基本参数》及有关API规范的要求设计制造，可满足中深井石油天然气勘探和开发的需要的一种数字变频电动钻机。
为了用户更好地使用钻机，我们编制了本使用说明书供有关操作人员阅读。
本说明书从总体上描述了钻机的组成、性能特点、主机部件及配套系统技术规范，以及钻机的安装调试，操作维护保养，拆卸运输等内容。
本说明书未涉及到的或仅作简要介绍的配套设备或部件，其结构特点和使用维护等项内容请详见各自的使用说明书。
目录一、概述---------------------------------------------------------------------------1二、钻机主机配套系统及部件技术规范------------------------------------8三、钻机的安装与调试--------------------------------------------------------13四、钻机的使用与维护保养---------------------------------------------------20五、钻机的拆卸与运输---------------------------------------------------------24六、附表与附图------------------------------------------------------------------26一.概述1. 用途及特点ZJ50DBS钻机是为勘探开发油气资源而设计制造的交流变频电驱动钻机。
性能可满足中深井钻井作业的要求。
钻机按GB/T5609-1999《石油钻机形式与基本参数》的规定设计。
