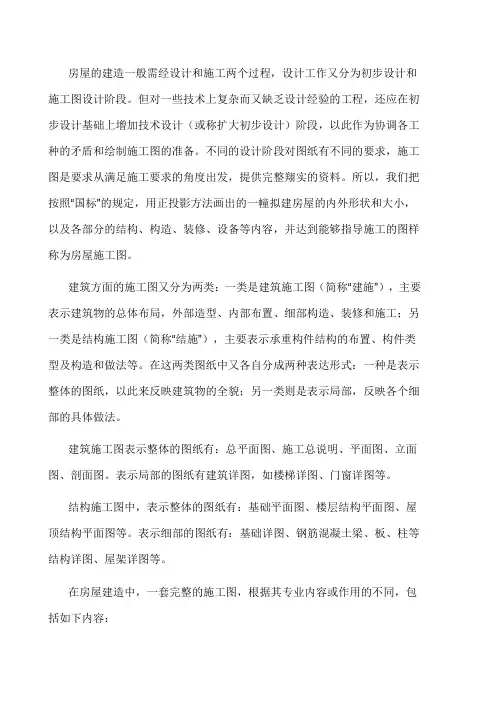

房屋的建造一般需经设计和施工两个过程，设计工作又分为初步设计和施工图设计阶段。但对一些技术上复杂而又缺乏设计经验的工程，还应在初步设计基础上增加技术设计（或称扩大初步设计）阶段，以此作为协调各工种的矛盾和绘制施工图的准备。不同的设计阶段对图纸有不同的要求，施工图是要求从满足施工要求的角度出发，提供完整翔实的资料。所以，我们把按照“国标”的规定，用正投影方法画出的一幢拟建房屋的内外形状和大小，以及各部分的结构、构造、装修、设备等内容，并达到能够指导施工的图样称为房屋施工图。
建筑方面的施工图又分为两类：一类是建筑施工图（简称“建施”），主要表示建筑物的总体布局，外部造型、内部布置、细部构造、装修和施工；另一类是结构施工图（简称“结施”），主要表示承重构件结构的布置、构件类型及构造和做法等。在这两类图纸中又各自分成两种表达形式：一种是表示整体的图纸，以此来反映建筑物的全貌；另一类则是表示局部，反映各个细部的具体做法。
建筑施工图表示整体的图纸有：总平面图、施工总说明、平面图、立面图、剖面图。表示局部的图纸有建筑详图，如楼梯详图、门窗详图等。
结构施工图中，表示整体的图纸有：基础平面图、楼层结构平面图、屋顶结构平面图等。表示细部的图纸有：基础详图、钢筋混凝土梁、板、柱等结构详图、屋架详图等。
在房屋建造中，一套完整的施工图，根据其专业内容或作用的不同，包括如下内容： （1）图纸目录。
（2）设计总说明。
（3）建筑施工图。
（4）结构施工图。
（5）建筑装修图。
（6）设备施工图（简称“设施”），本书不做讨论。
阅读施工图时，应按先整体后局部，先文字说明后图样，先图形后尺寸等原则依次仔细阅读。
一、房屋的组成及其作用
房屋建筑一般可分为民用建筑和工业建筑两大类。各种使用功能的房屋，尽管他们在使用要求、空间组合、外形处理、结构形式、构造方式以及规模大小各有特点，但其基本的组成内容是相似的，构成他们的基本构配件通常有：基础、墙（柱、梁）、楼板层和地面、屋面、楼梯和门、窗等。如图3-1。

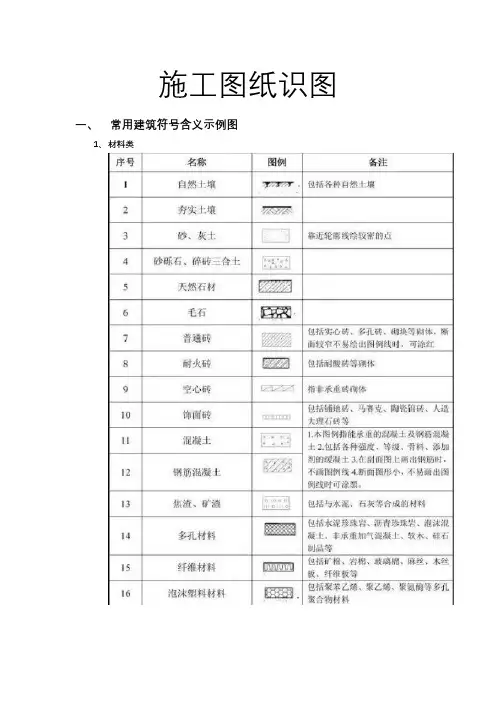

施工图纸识图
一、 常用建筑符号含义示例图
1、 材料类
2、 构造类
3、 构件代号含义
二、 记好看图口诀
1、 从上往下看，从左往右看。
2、 由外向里看，由大向小看，由粗向细看。
3、 图样说明对照看，建施结施结合看，设备图纸参照看。
4、 先看全局性基本图，后看局部性详图。
三、 复杂的线条、图例符号
1、 复杂的符号含义
2、 尺寸与标高
建筑标高=结构标高+装饰层厚度
3、 索引和详图符号
4、 引出线
5、 图形折断的符号
6、 对称的符号
7、 坡度的符号
8、 连接的符号
9、 指北针
四、 实战看图
建筑施工图是表示房屋总体布局，建筑外形，内部布置以及细部构造，内外装修，施工要求等内容的图样。
1、总平面图
2、平面图和常用图例
3、立面图
4、剖面图
5、详图

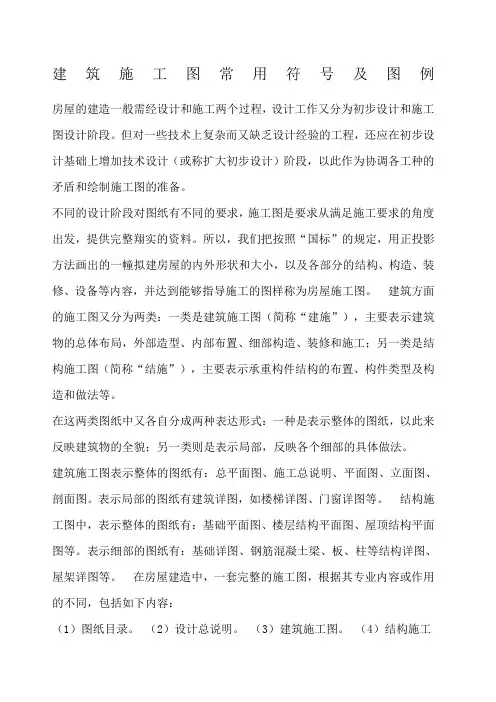

建筑施工图常用符号及图例
房屋的建造一般需经设计和施工两个过程，设计工作又分为初步设计和施工图设计阶段。但对一些技术上复杂而又缺乏设计经验的工程，还应在初步设计基础上增加技术设计（或称扩大初步设计）阶段，以此作为协调各工种的矛盾和绘制施工图的准备。
不同的设计阶段对图纸有不同的要求，施工图是要求从满足施工要求的角度出发，提供完整翔实的资料。所以，我们把按照“国标”的规定，用正投影方法画出的一幢拟建房屋的内外形状和大小，以及各部分的结构、构造、装修、设备等内容，并达到能够指导施工的图样称为房屋施工图。 建筑方面的施工图又分为两类：一类是建筑施工图（简称“建施”），主要表示建筑物的总体布局，外部造型、内部布置、细部构造、装修和施工；另一类是结构施工图（简称“结施”），主要表示承重构件结构的布置、构件类型及构造和做法等。
在这两类图纸中又各自分成两种表达形式：一种是表示整体的图纸，以此来反映建筑物的全貌；另一类则是表示局部，反映各个细部的具体做法。
建筑施工图表示整体的图纸有：总平面图、施工总说明、平面图、立面图、剖面图。表示局部的图纸有建筑详图，如楼梯详图、门窗详图等。 结构施工图中，表示整体的图纸有：基础平面图、楼层结构平面图、屋顶结构平面图等。表示细部的图纸有：基础详图、钢筋混凝土梁、板、柱等结构详图、屋架详图等。 在房屋建造中，一套完整的施工图，根据其专业内容或作用的不同，包括如下内容：
（1）图纸目录。 （2）设计总说明。 （3）建筑施工图。 （4）结构施工图。 （5）建筑装修图。 （6）设备施工图（简称“设施”），本书不做讨论。 阅读施工图时，应按先整体后局部，先文字说明后图样，先图形后尺寸等原则依次仔细阅读。 一、房屋的组成及其作用 房屋建筑一般可分为民用建筑和工业建筑两大类。各种使用功能的房屋，尽管他们在使用要求、空间组合、外形处理、结构形式、构造方式以及规模大小各有特点，但其基本的组成内容是相似的，构成他们的基本构配件通常有：基础、墙（柱、梁）、楼板层和地面、屋面、楼梯和门、窗等。如图3-1。 基础是房屋最下面与地基相接触的承重构件，起着支撑房屋的作用，并将整个建筑物荷载传于地基。 楼房的第一层称为首层(或称一层或底层)，往上称二层、三层……顶层，这是由楼板分隔而成的。屋面、楼板是房屋的水平承重构件，它将楼板上的各种荷载传递到墙或梁上去，再由墙或梁传给基础。屋面是房屋顶部的围护和承重构件。 墙是房屋的垂直构件，起着防止风、沙、雨、雪和阳光的侵蚀或干扰的作用，并还分隔房屋内部水平空间。按受力情况有承重墙和非承重墙；按所处位置有内墙和外墙、纵墙和横墙。 楼梯是房屋的垂直交通设施，走廊是房屋的水平交通设施。 门是联系房屋的内外交通，窗主要用于采光、通风和眺望。门、窗又都起着分隔和围护的作用。 除此以外，房屋中还有起着排水作用的，如天沟、雨水管、散水、明沟等；起着保护墙身作用的，如勒脚、防潮层等。
施工图中常用的符号
（一）定位轴线—-用来确定主要承重结构和构件(柱、梁、承重墙、屋架、基础等)的位置。以便施工时定位放线和查阅图纸。
1. 国标规定定位轴线的绘制
线型:细单点长划线
轴线编号的圆(用模板绘制，不能徒手绘制):细实线，直径8mm
编号（以平面图为例)：水平方向，从左向右依次用阿拉伯数字编写。
竖直方向，从下向上依次用大写拉丁字母编写（不能用I、O、Z，以免与数字1、0、2混淆).
2。 标注位置
图样对称时，一般标注在图样的下方和左侧；图样不对称时，以下方和左侧为主，上方和有方也要标注。
3。 分轴线的标注
对应次要承重构件,不用单独划为一个编号，可以用分轴线表示。表示方法：用分数进行编号，以前一轴线编号为分母，阿拉伯数字（1、2、3)为分子依次编写.
4. 详图中的轴向编号
轴线编号的圆(用模板绘制）：直径10mm,细实线绘制。当某一详图适用几个轴线时，其表示方法。
（二）标高符号
在总平面图、平面图、立面图、剖面图上，经常有需要标注高度的地方。不同图样上的标高符号的绘制各不相同.
1. 平面图的标高符号：用相对标高，保留三位小数
2。 立面图、剖面图的标高符号：用相对标高,保留三位小数
3. 总平面图的标高符号（室内、室外)：用绝对标高，保留两位小数
如标高数字前有“－"号，表示该完成面低于零点标高。
（三)索引符号和详图符号
为了方便查找构件详图，用索引符号可以清楚地表示出详图的编号,详图的位置和详图所在图纸的编号。
1。 索引符号
绘制方法：引出线指在要画详图的地方，引出线的另一端为细实线、直径10mm的圆，引出线应对准圆心。在圆内过圆心画一水平细实线，将圆分为两个半圆。
当索引符号用于索引剖面详图时,应在被剖切的部位绘制剖切位置线，引出线所在一侧应为投射方向.
编号方法:上半圆用阿拉伯数字表示详图的编号;下半圆用阿拉伯数字表示详图所在图纸的图纸号，若详图与被索引的图样在同一张图纸上，下半圆中间画一水平细实线；如详图为标准图集上的详图，应在索引符号水平直径的延长线上加注标准图集的编号。
