TMS320C54x DSP原理及应用复习资料
- 1 - 填空：
●OVLY=（0），片内RAM仅配置到到数据存储空间。
●DROM=（1），片内ROM配置程序和数据存储空间。
●ST1的CPL=（1）表示选用对战指针SP的直接寻址方式。
●ST1的C16=（1）表示ALU工作在双精度算术运算式。
●软件中断是由（INTR）（TRAD）（RESET）产生的。
●时钟发生器包括一个（内部振荡电路）和一个（锁相环电路）。
●状态寄存器ST1中CPL=0表示（使用DP），CPL=1表示（使用SP）
●累加器寻址的两条指令分别是（READA Smem）（WRITA Smem）
●链接器对段的处理主要通过（MEMORY）和（SECTIONS）两个命令完成。
●所有的TMS320C54x芯片内部都包含（程序）存储器和（数据）存储器。
●所有的COFF目标文件都包含以下三种形式的段：（.text文本段 .data数据段 .bss保留空间段）。
●TMS320C54x有8组16位总线（1组程序总线，3组数据总线，4组地址总线）。
●TMS320C54x DSP具有两个（40）位累加器。累加器A的（AG或32~39）位是保护位。
●对于32位数寻址时，如果寻址的第一个字处在偶地址，那么第二个就处在（下一个高）地址；如果寻址的第一个字处在奇地址，那么第二个就处在（前一个低）地址。
●●●●●●
●DSP芯片特点：有（改进的哈佛结构）、（低功耗设计）和（高度并行性）（多处理单元）（特殊DSP指令）等特点。
●DSP片内寄存器在C语言中一般采用（指针）方式来访问，常常采用的方法是将DSP寄存器地址的列表定义在（头文件）。
●TMS320C54x有3个16位寄存器作为状态和控制寄存器（ST0）（ST1）（PMST）。
●TMS320C54x的三类串行口：（标准同步串行口）（缓冲串行口）（时分多路串行口）。
●TMS320C54x的工作方式状态寄存器PMST提供了三个控制位，包括（MP/非MC)、(OVLY)、(DROM）。
DSP总结：
以下总结仅针对宁波大学DSP芯片技术及应用（通信类非控制类）这门课，个人根据重点、考点总结的，用于期末复习（请结合课本以及PPT的例子），不足之处请见谅，基本能过就是，如若其中有错请联系QQ：493288964。还是建议您平时学点，理解为先！！！
将该文章用于百度等兑换积分的行为是可耻的！
第一章 绪论（简介）

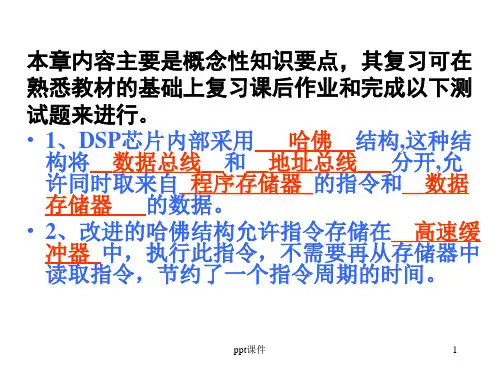

1、DSP芯片特点：
采用哈佛结构；多总线结构；流水线技术；专用的硬件乘法器；特殊的DSP指令；快速的指令周期；硬件配置强；支持多处理器结构
1）CPU是冯.诺伊曼结构；DSP是数据和地址空间分开的哈佛结构。
冯.诺依曼结构：单存储空间；统一的程序和数据空间；共享的程序和数据总线；程序指令只能串行执行
单指令周期：100ns，现在单指令周期为：10ns
哈佛结构：双存储空间；程序存储器和数据存储器分开；程序总线和数据总线分开；独立编址、独立访问
改进型哈佛结构：双存储空间、多条总线；多条数据总线；高速缓冲器（重复指令，只需读入一次）
2）采用多总线结构：TMS320C54X：4组总线；单机器周期内可完成的操作;
3）流水线操作
4）专用的硬件乘法器
硬件乘法累加器是DSP区别于通用微处理器的一个重要标志
MAC(乘累加)单元（独立的乘法器和加法器；单周期内完成一次乘法和一次加法运算
；MPY,MAC,MACA, MACSU等指令）
分类：工作时钟和指令类型：静态和一致性DSP芯片；用途分：通用和专用型；数据格式分：定点和浮点型
2、DSP按数据格式分为定点型和浮点型
定点DSP芯片:数据长度16位/24位 TMS320C2000/5000/6000
价格便宜、功耗较低、但运算精度稍低。
浮点DSP芯片:数据长度32位/40位 MS320C3X/4X/VC33/C67X/C8X
价格稍贵、功耗较大、但运算精度高。
3、芯片简介
TMS320VC5416PGE160 主处理器芯片的性能：频率：160MHz 速度：160MIPS 周期：6.25ns
汕 头 大 学 实 验 报 告
学院: 工学院 系: 电子系 专业: 电子信息工程 年级: 2009
实验一 DSP基础实验
（一）实验目的
1. 熟悉CCS开发环境；
2. 了解DSP 54X EVM板的硬件环境；
（二）实验原理
CCS(Code Composer Studio)是用于开发DSP芯片的集成开发环境，采用Windows风格界面，集编辑、编译、链接、软件仿真、硬件调试以及实时跟踪等功能于一体。
（三）实验内容与基本要求
1. 打开或新建工程文件(.pjt)；
2. 查看了解工程的文件(.c .cmd .asm .h .lib等文件格式)；
3. 编译工作文件，汇编联接后生成DSP可执行文件(.out)；
4. 使用FILE菜单中的LOAD PROGRAM命令调入可执行文件(.out)；
5. 程序运行(RUN)或单步运行程序；
6. 打开view菜单中的COU Registers观察DSO 54X EVM板存储器值和DSP寄存器值；
7. 打开view菜单中的memory，设定要观察的单元地址，观察DSP 54X的内存值；
8. 打开view菜单中的watch windows窗口，观察变量值的变化；
9. 打开debug菜单中的breakpoints在程序中建立断电，观察程序运行到断点时变量值、存储器的变化；
10. 在程序的空函数处设置探针，程序运行到探针这个地方，会从计算机上读取正弦波的数据。经过处理之后，在view菜单中的graph中观看波形。
要求：打开运行一个小程序，熟悉CCS工程的文件结构，熟悉CCS各个功能的使用，并掌握DSP54X的工程建立和编译方法。自己编写一个小程序（实验老师已给出），进一步熟悉DSP的CCS开发平台。
（四）实验程序框图
实验环境配置流程如图一所示：
图一
DSP原理及应用
实验指导书
山东建筑大学信息与电气工程学院
I 目 录
前言………………………………………………………………………………1
实验一 开发环境建立…………………………………………………3
实验二 CCS使用……………………………………………………………4
实验三 FFT与滤波器程序……………………………………………………5
实验四 定时器实验……………………………………………………6
实验五 数字IO实验…………………………………………………………7
实验六 电机驱动实验………………………………………………………8
实验七 DSP芯片 电路原理图………………………………………………9
1 前 言
1. 实验目的
《DSP原理及应用》是信息与通信专业的一门实践性很强的专业课。DSP原理及应用实验作为该课程的重要教学环节，对培养学生理论联系实际的学风，培养学生研究问题和解决问题的能力，培养学生的创新能力和协作精神，提高学生针对实际问题进行电子设计制作的能力具有重要的作用。
通过该课程的实验环节，使学生得到DSP原理及应用基本实践技能的训练，学会运用所学理论知识判断和解决实际问题，加深和扩大理论知识；学会常用仪表、电子仪器等基本实验设备的测量原理及使用方法；能根据要求合理布线和正确连接实验线路，能分析并排除实验中出现的故障；能运用理论知识对实验现象、结果进行分析和处理；能根据要求，进行简单的设计，并正确选择合适的电路单元及适用的仪器设备。
2. 实验前预习
每次实验前，学生须仔细阅读本实验指导书的相关内容，明确实验目的、要求；明确实验步骤、测试数据及需观察的现象；复习与实验内容有关的理论知识；预习仪器设备的使用方法、操作规程及注意事项；做好预习要求中提出的其它事项。
3. 实验注意事项
(1) 实验开始前，应先检查本组的仪器设备是否齐全完备，了解设备使用方法及实验箱的组成和接线要求。
