关于解决打开DXF出现输入无效或不完整图形被放弃的解决方法

CAD中快速修复与恢复绘图错误的方法CAD软件是一种广泛应用于设计和制图领域的工具，它可以帮助用户以更高效和准确的方式创建和编辑绘图。

然而，并非总能一帆风顺，有时候我们可能会遇到绘图错误或损坏的情况。

在这篇文章中，我将向大家介绍几种CAD中快速修复与恢复绘图错误的方法。

1. 撤销和重做功能：CAD软件通常都有撤销和重做功能，可以通过点击菜单栏或使用键盘快捷键来操作。

如果你在绘图中出错了，可以尝试使用撤销功能，将操作回退到之前的状态。

如果撤销后又发现是误操作，可以使用重做功能恢复到之前的操作步骤。

2. 恢复自动保存文件：CAD软件通常会自动保存你的工作，以防止意外断电或软件崩溃导致数据丢失。

你可以在软件中的选项或设置中找到自动保存文件夹的位置。

如果你的绘图文件出现了错误或损坏，可以尝试打开自动保存文件，检查是否存在与实际文件最新版本不同步的问题。

3. 使用修复命令：CAD软件中常常有一些针对绘图错误的修复命令。

例如，在AutoCAD中，你可以使用UNDO和RECOVER命令来修复损坏的绘图文件。

UNDO命令可以恢复到上一个操作步骤，而RECOVER命令可以尝试修复损坏的文件。

4. 清除冗余和重叠元素：绘图错误有时候可能是由于冗余或重叠的元素引起的。

你可以使用CAD软件中的清除重复命令，将冗余和重叠元素删除或合并。

这将有助于消除绘图错误并提高文件的整洁性和可读性。

5. 修改图层和属性：绘图错误也可能是由于错误的图层设置或属性设置引起的。

你可以仔细检查图层和属性面板，确保元素被正确分类和设置。

如果发现错误，可以进行相应调整，以纠正绘图错误。

6. 移除损坏的元素：有时候，绘图错误可能是由于一个或多个损坏的元素引起的。

你可以选中并删除这些损坏的元素，然后重新绘制或导入正确的元素。

这样可以消除绘图错误，并确保文件的准确性。

7. 导入备份文件：如果你没有自动保存文件或修复命令无法解决绘图错误，你可以尝试导入之前的备份文件。

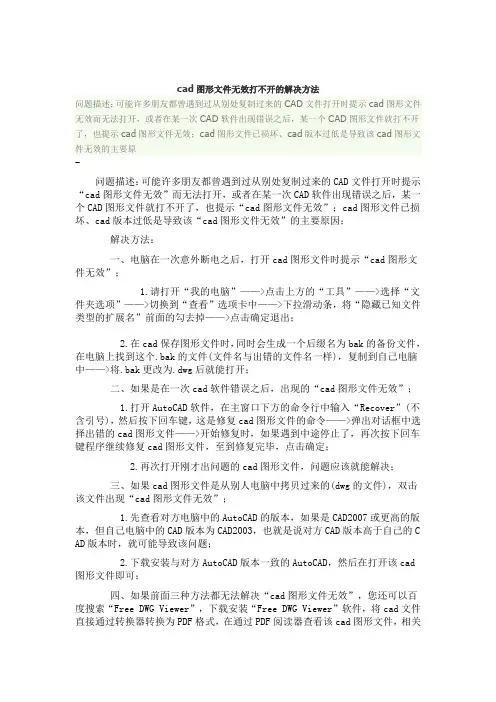

cad图形文件无效打不开的解决方法问题描述：可能许多朋友都曾遇到过从别处复制过来的CAD文件打开时提示cad图形文件无效而无法打开，或者在某一次CAD软件出现错误之后，某一个CAD图形文件就打不开了，也提示cad图形文件无效；cad图形文件已损坏、cad版本过低是导致该cad图形文件无效的主要原-问题描述：可能许多朋友都曾遇到过从别处复制过来的CAD文件打开时提示“cad图形文件无效”而无法打开，或者在某一次CAD软件出现错误之后，某一个CAD图形文件就打不开了，也提示“cad图形文件无效”；cad图形文件已损坏、cad版本过低是导致该“cad图形文件无效”的主要原因；解决方法：一、电脑在一次意外断电之后，打开cad图形文件时提示“cad图形文件无效”；1.请打开“我的电脑”——>点击上方的“工具”——>选择“文件夹选项”——>切换到“查看”选项卡中——>下拉滑动条，将“隐藏已知文件类型的扩展名”前面的勾去掉——>点击确定退出；2.在cad保存图形文件时，同时会生成一个后缀名为bak的备份文件，在电脑上找到这个.bak的文件(文件名与出错的文件名一样)，复制到自己电脑中——>将.bak更改为.dwg后就能打开；二、如果是在一次cad软件错误之后，出现的“cad图形文件无效”；1.打开AutoCAD软件，在主窗口下方的命令行中输入“Recover”(不含引号)，然后按下回车键，这是修复cad图形文件的命令——>弹出对话框中选择出错的cad图形文件——>开始修复时，如果遇到中途停止了，再次按下回车键程序继续修复cad图形文件，至到修复完毕，点击确定；2.再次打开刚才出问题的cad图形文件，问题应该就能解决；三、如果cad图形文件是从别人电脑中拷贝过来的(dwg的文件)，双击该文件出现“cad图形文件无效”；1.先查看对方电脑中的AutoCAD的版本，如果是CAD2007或更高的版本，但自己电脑中的CAD版本为CAD2003，也就是说对方CAD版本高于自己的CAD版本时，就可能导致该问题；2.下载安装与对方AutoCAD版本一致的AutoCAD，然后在打开该cad图形文件即可；四、如果前面三种方法都无法解决“cad图形文件无效”，您还可以百度搜索“Free DWG Viewer”，下载安装“Free DWG Viewer”软件，将cad文件直接通过转换器转换为PDF格式，在通过PDF阅读器查看该cad图形文件，相关转换教程请点击这里！总结：出现“cad图形文件无效”的问题，多发于拷贝别人电脑上的cad 文件时由于版本不同导致的，下载安装与之匹配的版本才是解决的最佳办法。

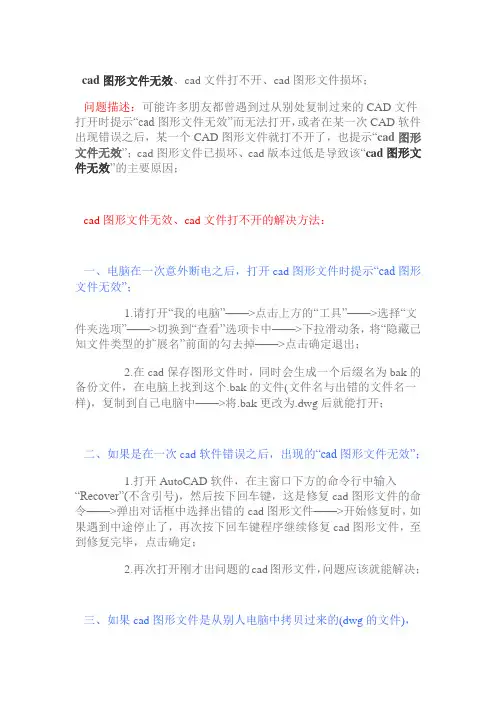

cad图形文件无效、cad文件打不开、cad图形文件损坏；问题描述：可能许多朋友都曾遇到过从别处复制过来的CAD文件打开时提示“cad图形文件无效”而无法打开，或者在某一次CAD软件出现错误之后，某一个CAD图形文件就打不开了，也提示“cad图形文件无效”；cad图形文件已损坏、cad版本过低是导致该“cad图形文件无效”的主要原因；cad图形文件无效、cad文件打不开的解决方法：一、电脑在一次意外断电之后，打开cad图形文件时提示“cad图形文件无效”；1.请打开“我的电脑”——>点击上方的“工具”——>选择“文件夹选项”——>切换到“查看”选项卡中——>下拉滑动条，将“隐藏已知文件类型的扩展名”前面的勾去掉——>点击确定退出；2.在cad保存图形文件时，同时会生成一个后缀名为bak的备份文件，在电脑上找到这个.bak的文件(文件名与出错的文件名一样)，复制到自己电脑中——>将.bak更改为.dwg后就能打开；二、如果是在一次cad软件错误之后，出现的“cad图形文件无效”；1.打开AutoCAD软件，在主窗口下方的命令行中输入“Recover”(不含引号)，然后按下回车键，这是修复cad图形文件的命令——>弹出对话框中选择出错的cad图形文件——>开始修复时，如果遇到中途停止了，再次按下回车键程序继续修复cad图形文件，至到修复完毕，点击确定；2.再次打开刚才出问题的cad图形文件，问题应该就能解决；三、如果cad图形文件是从别人电脑中拷贝过来的(dwg的文件)，双击该文件出现“cad图形文件无效”；1.先查看对方电脑中的AutoCAD的版本，如果是CAD2007或更高的版本，但自己电脑中的CAD版本为CAD2003，也就是说对方CAD版本高于自己的CAD版本时，就可能导致该问题；2.下载安装与对方AutoCAD版本一致的AutoCAD，然后在打开该cad图形文件即可；四、如果前面三种方法都无法解决“cad图形文件无效”，您还可以百度搜索“Free DWG Viewer”，下载安装“Free DWG Viewer”软件，将cad文件直接通过转换器转换为PDF格式，在通过PDF阅读器查看该cad图形文件，相关转换教程请点击这里！总结：出现“cad图形文件无效”的问题，多发于拷贝别人电脑上的cad文件时由于版本不同导致的，下载安装与之匹配的版本才是解决“cad图形文件无效”的最佳办法。

CAD图形文件打不开的解决方法可能许多朋友都曾遇到过从别处复制过来的CAD文件打开时提示“cad图形文件无效”而无法打开，或者在某一次CAD软件出现错误之后，某一个CAD图形文件就打不开了，也提示“cad图形文件无效”cad图形文件已损坏、cad版本过低是导致该“cad图形文件无效”的主要原因;接下来是小编为大家收集的CAD图形文件打不开的解决方法，希望能帮到大家。

CAD图形文件打不开的解决方法解决方法：一、电脑在一次意外断电之后，打开cad图形文件时提示“cad图形文件无效”;1.请打开“我的电脑”——>点击上方的“工具”——>选择“文件夹选项”——>切换到“查看”选项卡中——>下拉滑动条，将“隐藏已知文件类型的扩展名”前面的勾去掉——>点击确定退出;2.在cad保存图形文件时，同时会生成一个后缀名为bak的备份文件，在电脑上找到这个.bak的文件(文件名与出错的文件名一样)，复制到自己电脑中——>将.bak更改为.dwg后就能打开;二、如果是在一次cad软件错误之后，出现的“cad图形文件无效”;1.打开AutoCAD软件，在主窗口下方的命令行中输入“Recover”(不含引号)，然后按下回车键，这是修复cad图形文件的命令——>弹出对话框中选择出错的cad图形文件——>开始修复时，如果遇到中途停止了，再次按下回车键程序继续修复cad图形文件，至到修复完毕，点击确定;2.再次打开刚才出问题的cad图形文件，问题应该就能解决;三、如果cad图形文件是从别人电脑中拷贝过来的(dwg的文件)，双击该文件出现“cad图形文件无效”;1.先查看对方电脑中的AutoCAD的版本，如果是CAD2007或更高的版本，但自己电脑中的CAD版本为CAD2003，也就是说对方CAD版本高于自己的CAD版本时，就可能导致该问题;2.下载安装与对方AutoCAD版本一致的AutoCAD，然后在打开该cad图形文件即可;四、如果前面三种方法都无法解决“cad图形文件无效”，您还可以用“Free DWG Viewer”软件(点击下载)，将cad文件直接通过转换器转换为PDF格式，再通过PDF阅读器查看该cad图形文件!总结：出现“cad图形文件无效”的问题，多发于拷贝别人电脑上的cad文件时由于版本不同导致的，下载安装与之匹配的版本才是解决的最佳办法。
