音频功率放大器实习报告

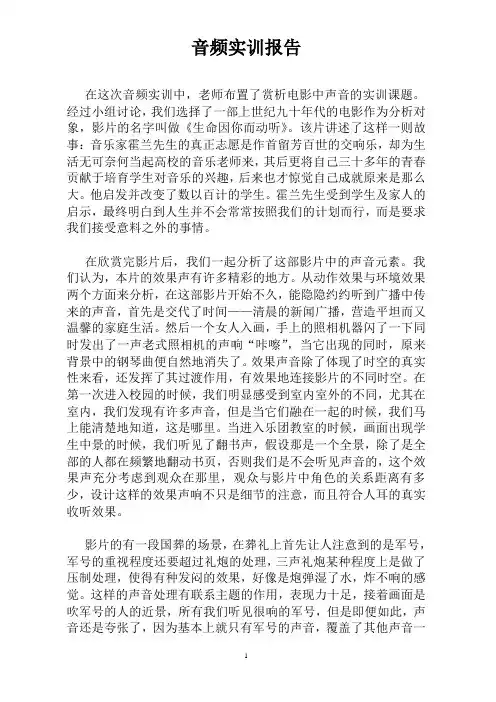

1 音频实训报告

在这次音频实训中，老师布置了赏析电影中声音的实训课题。经过小组讨论，我们选择了一部上世纪九十年代的电影作为分析对象，影片的名字叫做《生命因你而动听》。该片讲述了这样一则故事：音乐家霍兰先生的真正志愿是作首留芳百世的交响乐，却为生活无可奈何当起高校的音乐老师来，其后更将自己三十多年的青春贡献于培育学生对音乐的兴趣，后来也才惊觉自己成就原来是那么大。他启发并改变了数以百计的学生。霍兰先生受到学生及家人的启示，最终明白到人生并不会常常按照我们的计划而行，而是要求我们接受意料之外的事情。

在欣赏完影片后，我们一起分析了这部影片中的声音元素。我们认为，本片的效果声有许多精彩的地方。从动作效果与环境效果两个方面来分析，在这部影片开始不久，能隐隐约约听到广播中传来的声音，首先是交代了时间——清晨的新闻广播，营造平坦而又温馨的家庭生活。然后一个女人入画，手上的照相机器闪了一下同时发出了一声老式照相机的声响“咔嚓”，当它出现的同时，原来背景中的钢琴曲便自然地消失了。效果声音除了体现了时空的真实性来看，还发挥了其过渡作用，有效果地连接影片的不同时空。在第一次进入校园的时候，我们明显感受到室内室外的不同，尤其在室内，我们发现有许多声音，但是当它们融在一起的时候，我们马上能清楚地知道，这是哪里。当进入乐团教室的时候，画面出现学生中景的时候，我们听见了翻书声，假设那是一个全景，除了是全部的人都在频繁地翻动书页，否则我们是不会听见声音的，这个效果声充分考虑到观众在那里，观众与影片中角色的关系距离有多少，设计这样的效果声响不只是细节的注意，而且符合人耳的真实收听效果。

影片的有一段国葬的场景，在葬礼上首先让人注意到的是军号，军号的重视程度还要超过礼炮的处理，三声礼炮某种程度上是做了压制处理，使得有种发闷的效果，好像是炮弹湿了水，炸不响的感觉。这样的声音处理有联系主题的作用，表现力十足，接着画面是吹军号的人的近景，所有我们听见很响的军号，但是即便如此，声音还是夸张了，因为基本上就只有军号的声音，覆盖了其他声音一2 般。军号声是一种符号，代表号召力，代表军队，代表冲锋。但是，在交响乐团里也有小号，同样的东西，也许自身也有类似战争与和平的相互对立的象征在内。

音响放大器的设计

一、 设计任务

1) 功能要求：具有话筒扩音、音调控制、音量控制，卡拉OK伴唱

2) 已知条件：集成功率放大器LM386 1个，10K欧姆高阻话筒一个（咪头，要加上拉电阻），输出电压为5mV,集成运放LM324一只， +VCC =

+9V，8/2W负载电阻RL 1只，8/4W扬声器1只,MP3一台（连接输入线一条）

3) 主要技术指标：额定功率 Po≥0.3W( <3%)；

4) 负载阻抗 RL=8；

5) 截止频率fL=50Hz，fH=20kHz；

6) 音调控制特性 1kHz处增益为0dB，125Hz和8kHz处有±12dB的调节范围，AVL=AVH≥20dB；

7) 话放级输入灵敏度 5mV；

8) 输入阻抗 Ri>>10K。

二、 实验器材

实验所需元件、示波器、万用表、覆铜板、函数发生器、热转印机、钻孔机、环保腐蚀液、变压器、MP3、喇叭等等

三、 功能模块组成和增益分配

图 1功能模块组成 话筒输入5mv话音放大器（4.7倍）音频输入100mv混合前置放大(3倍)音调控制器（0.8倍）功率放大器（30倍）扬声器+9V电源四、 功能模块设计

（一） 工作电源（+9V）

电源模块由实验室稳压试验箱经过J1、J2接入电路模块，S1为电源开关，W1是7809稳压芯片，期中C3、C4为电源输入的滤波电容，C5、C6为电源输出的滤波电容，D1为发光二极管做上电指示用，P2为4个短接到地上的排针接口，作为测试用的接口。

图 2稳压模块

（二） 话筒输入和话音放大器

由于话筒的输出信号一般只有5mV左右，输出阻抗高。所以话音放大器用来不失真地放大声音信号，输入阻抗需远大于话筒的输出阻抗，且符合阻抗匹配。第一级设计成增益为：

AV1=1+R2/R4=47K/10K=4.7，

R2 =75KΩ; R4=10KΩ，放大后输出电压为Vo1按设计要求应该达到24mv，原理图如下：

电子信息工程学院

音响实训报告

姓 名： XXXXXXXX

学 号： XXXXXXXX

班 级： XXXXXXXX

指导教师： XXXXXXXX

成 绩： 目 录

1实习目的 .............................................................................................................................................. 1

2收音机工作原理 ................................................................................................................................ 1

3实训材料 .............................................................................................................................................. 2

4实习内容 .............................................................................................................................................. 3

4.1电烙铁的使用 ............................................................................................................................ 3

本科毕业论文（设计）开题报告

题 目： 音频功率放大器设计

学生姓名：

分院（系）：

专业班级：

指导教师：

完成时间： 2012年12月27日

一、 课题的意义

目前，音频功率放大器仍以模拟功放为主流产品，模拟功放经历了数十年的不

断改进和完善，其技术已发展到了顶峰。模拟类功放是以线性放大为基础，功率放大器件有电子管和晶体管两类。按功放静态工作点的设置可分为Ａ类放大，Ａ/Ｂ类放大和D类放大三种。晶体管功放的最大优点是电源转换效率高（D类功放最大可达55%）、体积小、重量轻、发热量不大、生产成本低。缺点是转换速率低、偶次谐波失真较大。音质和可靠性指标都略逊于电子管功放。随着晶体管制造技术的不断提高和新技术的应用，各项实用性指标和可靠性指标都有很大改善，并不断在向更大的输出功率、更小的体积、更轻的重量、更多的功能和智能化方向发展。

电子信息技术几乎主宰了整个电器行业的发展，随着电子技术的进步发展在D类音频功率放大的设计上功能也不断更新。功率放大器在家电、数码产品中的应用也越来越广泛，与我们日常生活有着密切关系。随着生活水平的提高，人们越来越注重视觉，音质的享受。在大多数情况下，增强系统性能，如更好的声音效果，是促使消费者购买产品的一个重要因素。D类音频功率放大器作为音响等电子设备的后级放大电路，它的主要作用是将前级的音频信号进行功率放大以推动负载工作，获得良好的声音效果。同时音频功率放大器又是音响等电声设备消耗电源能量的主要部分。

二、 国内外研究状况

随着晶体管制造技术的不断提高和新技术的应用，各项实用性指标和可靠性指标都有很大改善，并不断在向更大的输出功率，更小的体积，更轻的重量，更多的功能和智能化方向发展，如美国CROWN公司的MA-5000VZA功放，其最大输出功率可达4000W/8Ω（桥接，单通道）；完善的可靠性设计使它在苛刻的环境中可连续工作，使得生产者可作3年免维护的保证；插入可编程的输入处理模块USP3；可对1~2000台功放的工作状态进行程控调节和各种参数检测各种完善的可靠性保护措施，使它的可靠性大大提高，可与电子管功放媲美。晶体管功放具有许多宝贵优点，它的失真低于万分之一，但其音质听感总不如电子管功放那么逼真，细腻，尤其是在表现瞬态变化快而清脆的打击乐，弦乐和浑厚回荡的钢琴曲方面感觉最明显。
