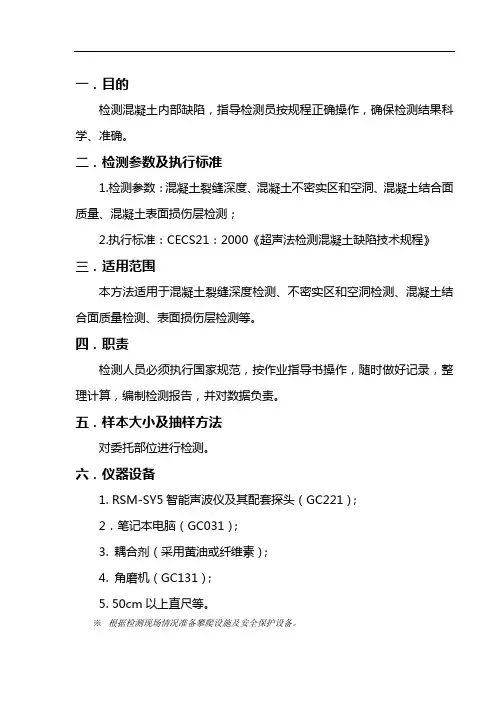

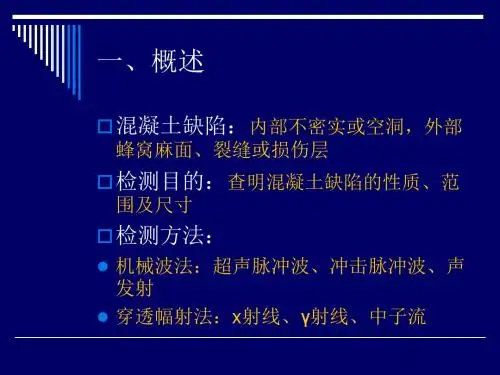

一．目的
检测混凝土内部缺陷，指导检测员按规程正确操作，确保检测结果科学、准确。
二．检测参数及执行标准
1.检测参数：混凝土裂缝深度、混凝土不密实区和空洞、混凝土结合面质量、混凝土表面损伤层检测；
2.执行标准：CECS21：2000《超声法检测混凝土缺陷技术规程》
三．适用范围
本方法适用于混凝土裂缝深度检测、不密实区和空洞检测、混凝土结合面质量检测、表面损伤层检测等。
四．职责
检测人员必须执行国家规范，按作业指导书操作，随时做好记录，整理计算，编制检测报告，并对数据负责。
五．样本大小及抽样方法
对委托部位进行检测。
六．仪器设备
1. RSM-SY5智能声波仪及其配套探头（GC221）；
2．笔记本电脑（GC031）；
3. 耦合剂（采用黄油或纤维素）；
4. 角磨机（GC131）；
5. 50cm以上直尺等。
※ 根据检测现场情况准备攀爬设施及安全保护设备。 超声波检测混凝土缺陷
14.70.4—2七．环境条件
温度为0-40℃，相对湿度小于或等于90%，电源电压在220 V±10%（直流供电电压220V±5%）时的环境下。
八．操作步骤及数据处理
1.操作步骤
（1）. 混凝土裂缝深度检测混凝土表面应清洁、平整，必要时可用砂轮磨平或用高强度的快凝砂浆抹平，抹平砂浆必须与混凝土粘结良好。
结构的裂缝部位具有两个相互平行的测试表面时，可采用双面穿透斜测法检测。将T、R换能器分别置于两测试表面对应测点1、2、3……的位置，读取相应声时值ti、波幅值Ai，及主频率fi。
判定：当T、R换能器的连线通过裂缝，根据波幅、声时和主频的突变，可以判定裂缝深度，以及是否在所处断面内贯通。
（2）. 不密实区和空洞检测
1)检测不密实区和空洞时构件的被测部位应满足下列要求：
a. 被测部位应具有一对(或两对)相互平行的测试面；
b. 测试范围除应大于有怀疑的区域外，还应有同条件的正常混凝土进行对比，且对比测点数不应少于20点。
一．目的
检测混凝土内部缺陷，指导检测员按规程正确操作，确保检测结果科学、准确。
二．检测参数及执行标准
1.检测参数：混凝土裂缝深度、混凝土不密实区和空洞、混凝土结合面质量、混凝土表面损伤层检测；
2.执行标准：CECS21：2000《超声法检测混凝土缺陷技术规程》
三．适用范围
本方法适用于混凝土裂缝深度检测、不密实区和空洞检测、混凝土结合面质量检测、表面损伤层检测等。
四．职责
检测人员必须执行国家规范，按作业指导书操作，随时做好记录，整理计算，编制检测报告，并对数据负责。
五．样本大小及抽样方法
对委托部位进行检测。
六．仪器设备
1. RSM-SY5智能声波仪及其配套探头（GC221）；
2．笔记本电脑（GC031）；
3. 耦合剂（采用黄油或纤维素）；
4. 角磨机（GC131）；
5. 50cm以上直尺等。
※ 根据检测现场情况准备攀爬设施及安全保护设备。 超声波检测混凝土缺陷
14.70.4—2七．环境条件
温度为0-40℃，相对湿度小于或等于90%，电源电压在220 V±10%（直流供电电压220V±5%）时的环境下。
八．操作步骤及数据处理
1.操作步骤
（1）. 混凝土裂缝深度检测混凝土表面应清洁、平整，必要时可用砂轮磨平或用高强度的快凝砂浆抹平，抹平砂浆必须与混凝土粘结良好。
结构的裂缝部位具有两个相互平行的测试表面时，可采用双面穿透斜测法检测。将T、R换能器分别置于两测试表面对应测点1、2、3……的位置，读取相应声时值ti、波幅值Ai，及主频率fi。
判定：当T、R换能器的连线通过裂缝，根据波幅、声时和主频的突变，可以判定裂缝深度，以及是否在所处断面内贯通。
（2）. 不密实区和空洞检测
1)检测不密实区和空洞时构件的被测部位应满足下列要求：
a. 被测部位应具有一对(或两对)相互平行的测试面；
b. 测试范围除应大于有怀疑的区域外，还应有同条件的正常混凝土进行对比，且对比测点数不应少于20点。
报告编号：JG-2016-002
正文页数：共3页
浙江省建设工程结构
检测报告
工程名称：XX物流平台(2#楼)
检测项目：超声法检测混凝土缺陷
委托单位：北京海创高科科技有限公司
检测类别：委托检测
报告日期：2016年X月XX日
北京海创高科科技有限公司
声 明
1、 本检测报告未加盖本单位计量认证章及检测报告专用章者无效；
2、 本检测报告发生任何改动或复制后，未加盖本单位检测报告专用章者无效；
3、 本检测报告涂改、错页、缺页、换页者无效；
4、 本检测报告无检测人、审核人、批准人签字无效；
5、 本检测报告结论仅对受检部位及本次检测有效；
6、 对本检测报告若有异议或需要说明之处，应于收到报告之日起十五日内向我单位书面提出，本单位将给予及时的解释或答复。
检 测 单 位：北京海创高科科技有限公司
检测资质证书：浙建检字（XX）XXXXX-X
检测单位地址：北京市海淀区清河永泰庄西
邮 编：XXXXXX
电 话：0、 浙江省建设工程结构检测报告
报告编号：JG-2016-002 共 3 页 第 1 页
委托单位 北京海创高科科技有限公司 委托编号 JG-2016-002
工程名称 XXXXXX物流平台 工程地址 XX市XX区
建设单位 XXXXX物流有限公司 施工单位 浙江省建工集团有限责任公司
监理单位 浙江XX工程项目管理有限公司 设计单位 XX设计集团有限公司
见证单位 / 见证人 /
检测原因 / 检测目的 /
检测日期 2016年4月19日 检测性质 委托检测
检测项目 超声法检测混凝土缺陷
检测数量 1个
检测依据 《超声法检测混凝土缺陷技术规程》CECS21：2000。
超声波检测混凝土表观及内部缺陷操作规程
一、裂缝深度检测
1、单面平测法
（1）当结构的裂缝部位只有一个可测表面，估计裂缝深度又能源工业大于500mm时，可采用单面平测法。平测时应在裂缝的初测部位，以不同的测距，按跨缝和不跨缝布置测点（布置测点时应避开钢筋影响）进行检测，其检测步骤为：
1）不跨缝的声时测量：将T和R换能器置于裂缝附近同一侧，以两个换能器内边缘间距（l’）等于100、150、200、250mm……分别读取声时值（ti），绘制“时—距”坐标（见《超声波检测混凝土缺陷技术规程》图5.2.1-1）或用回归分析的方法求出声时与测距之间的回归直线方程: li=a+bti,每测点超声波实际传播距离li为: li= l’+ a
式中li——第i点的超声波实际传播距离（mm）
l’——第i点的R、T换能器内边缘间距（mm）
a——“时——距”图中l’轴的截距或回归直线方程的常数项（mm）
不跨缝平测的混凝土声速值为：
v=（ln’-l1’）/（tn-t1）（km/s）或v=b（km/s）
式中ln’、 l1’——第n点和第1点的测距（mm）
tn、t1——第n点和第1点读取的声时值（us） b——回归系数
2）跨缝的声时测量：（见《超声波检测混凝土缺陷技术规程》CECS21：2000图5.2.1-2）所示，将T、R换能器分别置于以裂缝对称的两侧，l’取100、150、250mm……分别读取声时值ti0，同时观察首波相位的变化。
（2）平测法检测，裂缝深度应按下式计算详见《超声波检测混凝土缺陷技术规程》CECS21：2000式5.2.2-1和5.2.2-2。
（3）裂缝深度的确定方法如下：
1）跨缝测量中，当在某测距发现首波反相时，可用该测距及两个相邻测距的测量值按《超声波检测混凝土缺陷技术规程》CECS21：2000式5.2.2-1计算hci值，取此三点hci的平均值作为该裂缝的深度值（hc）。
