多用电表的原理和使用方法
一、多用电表的结构和原理
（1）多用电表由一只灵敏的电流表（表头）与若干元件组成测量电路，每进行一种测量时只使用其中的一部分电路，其他部分不起作用。
（2）多用电表的上半部分为表盘，下半部分为选择开关，周围标有测量功能的区域及量程。将多用电表的选择开关旋转到电流档，多用电表内的电流表电路就被接通，将多用电表的选择开关旋转到电阻档，多用电表内的欧姆表电路就被接通，另外还可以测量二极管的单向导电性及三极管的放大倍数等。
（3）多用电表的表面结构如图所示，其表面分为上、下两部分，上半部分为表盘，共有三条刻度线，最上面的刻度线的左端标有“ ”，右端标有“0”，是用于测电阻的。中间的刻度线是用于测电流和直流电压的，其刻度是均匀的，，最下面的一条刻度线左侧标有“V”， 是用于测交流电压的，其刻度是不均匀的。多用电表的下半部分为选择开关，周围标有测量功能的区域及量程。将多用电表的选择开关旋转到电流档，多用电表就能测量电流；将多用电表的选择开关旋转到其他功能区域时，就可用于测量电压和电阻。
多用电表的表面还有一对正、负插孔。红表笔插正插孔，黑表笔插负插孔，在插孔上面的旋钮叫调零旋钮，用它可进行电阻调零。另外，在表盘和选择开关之间还有一个调零螺丝，用它可进行机械调零，即旋转该调零螺丝，可使指针（在不接入电路中时）指在“0”刻线。 二、多用电表的使用方法
（一）多用电表在使用前，应观察指针是否指电流表的零刻度，若有偏差，应用螺丝刀调节多用电表中间的机械调零螺丝，使多用电表的指针指电流表的零刻度。
（二），使用多用电表进行测量时，要根据测量要求选择正确的档位。
（1）直流电流档：直流电流档的几个档位实际是由同一表头改装而成的几个量程不同的电流表。
（2）直流电压档：直流电压档的几个档位实际是由同一表头改装而成的几个量程不同的电压表。
（3）欧姆档（欧姆表）
①使用欧姆档操作要点的口诀：
1、一个毫伏表，它的内阻是100Ω，量程是200mv，把它改装成为
量程为10A的安培表，毫伏表上应：
A、并联0.002Ω的电阻 B、并联0.02Ω的电阻
C、串联50Ω的电阻 D、串联4900Ω的电阻
2、如图中定值电阻R1很大，R2很小，与电流计 G 和电键K1、K2组成一个安培、伏特两用表，下列判断正确的是：
A、只闭合K1是 V B、只闭合K2是 A
C、K1K2都断开是 G D、K1、K2都闭合是 A
3、内阻为10kΩ的电压表，表盘刻度如图所示，给它串联上一只20kΩ的电阻后去测量某段电路的路端电压，其指针所指所位置如图所示，则这段电路的路端电压是（ ）
A、40伏特 B、30伏特 C、20伏特 D、10伏特
4．一个电流表的满刻度电流值Ig= 0．6A，面板如图5所示，那么它每一小格所相应的电流是______mA，指针现在的电流示数是______A。如果这个量程为0.6A的电流表内阻Rg=60Ω，要把这个电流表的量程扩大成 3A，那么应该在Rg上______联一个电阻Rs，Rs的大小应是______Ω；并联Rs后，测某一电流，指针仍指到图5中所示位置，则该电流是______A，并联Rs 后，刻度盘上每一小格所代表的电流值是未并联Rs前的______倍。
5．图6所示是一个双量程电压表，表头是一个内阻Rg=500Ω，满刻度电流为Ig=1A的毫安表，现接成量程分别为10V和100V的两个量程，则所串联的电阻R1=______Ω，R2=______Ω。
6.将一改装后的电流表接入电路并进行校准，发现待测表的读数比标准表的读数偏大一些。如果表头G的满偏电流Ig是准确的，则出现误差的可能原因是：（ ）
A、Rg的测量值比真实值大
B、Rg的测量值比真实值小
C、所并联的R0比用公式gggIIRIR'0计算出的偏小
多用电表的原理和使用方法
一、多用电表的结构和原理
（1）多用电表由一只灵敏的电流表（表头）与若干元件组成测量电路，每进行一种测量时只使用其中的一部分电路，其他部分不起作用。
（2）多用电表的上半部分为表盘，下半部分为选择开关，周围标有测量功能的区域及量程。将多用电表的选择开关旋转到电流档，多用电表内的电流表电路就被接通，将多用电表的选择开关旋转到电阻档，多用电表内的欧姆表电路就被接通，另外还可以测量二极管的单向导电性及三极管的放大倍数等。
（3）多用电表的表面结构如图所示，其表面分为上、下两部分，上半部分为表盘，共有三条刻度线，最上面的刻度线的左端标有“ ”，右端标有“0”，是用于测电阻的。中间的刻度线是用于测电流和直流电压的，其刻度是均匀的，，最下面的一条刻度线左侧标有“V”， 是用于测交流电压的，其刻度是不均匀的。多用电表的下半部分为选择开关，周围标有测量功能的区域及量程。将多用电表的选择开关旋转到电流档，多用电表就能测量电流；将多用电表的选择开关旋转到其他功能区域时，就可用于测量电压和电阻。
多用电表的表面还有一对正、负插孔。红表笔插正插孔，黑表笔插负插孔，在插孔上面的旋钮叫调零旋钮，用它可进行电阻调零。另外，在表盘和选择开关之间还有一个调零螺丝，用它可进行机械调零，即旋转该调零螺丝，可使指针（在不接入电路中时）指在“0”刻线。
二、多用电表的使用方法
（一）多用电表在使用前，应观察指针是否指电流表的零刻度，若有偏差，应用螺丝刀调节多用电表中间的机械调零螺丝，使多用电表的指针指电流表的零刻度。
（二），使用多用电表进行测量时，要根据测量要求选择正确的档位。
（1）直流电流档：直流电流档的几个档位实际是由同一表头改装而成的几个量程不同的电流表。
（2）直流电压档：直流电压档的几个档位实际是由同一表头改装而成的几个量程不同的电压表。
（3）欧姆档（欧姆表）
①使用欧姆档操作要点的口诀：

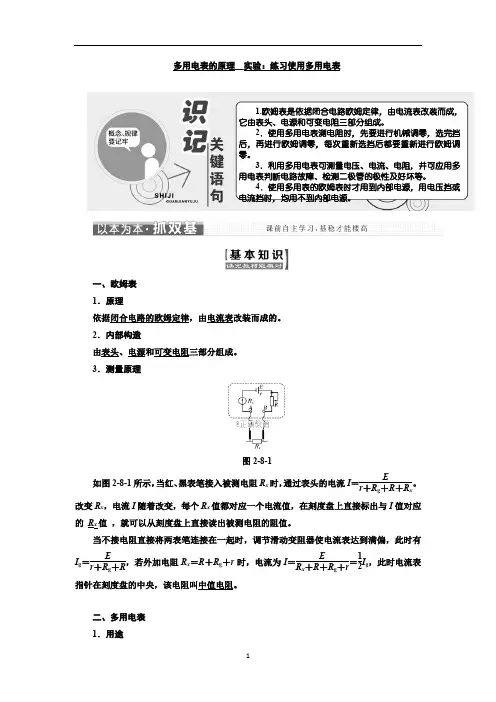

1 多用电表的原理__实验：练习使用多用电表
一、欧姆表
1．原理
依据闭合电路的欧姆定律，由电流表改装而成的。
2．内部构造
由表头、电源和可变电阻三部分组成。
3．测量原理
图2-8-1
如图2-8-1所示，当红、黑表笔接入被测电阻Rx时，通过表头的电流I＝Er＋Rg＋R＋Rx。改变Rx，电流I随着改变，每个Rx值都对应一个电流值，在刻度盘上直接标出与I值对应的 Rx值 ，就可以从刻度盘上直接读出被测电阻的阻值。
当不接电阻直接将两表笔连接在一起时，调节滑动变阻器使电流表达到满偏，此时有Ig＝Er＋Rg＋R，若外加电阻Rx＝R＋Rg＋r时，电流为I＝ERx＋R＋Rg＋r＝12Ig，此时电流表指针在刻度盘的中央，该电阻叫中值电阻。
二、多用电表 1．用途 1.欧姆表是依据闭合电路欧姆定律，由电流表改装而成，它由表头、电源和可变电阻三部分组成。
2．使用多用电表测电阻时，先要进行机械调零，选完挡后，再进行欧姆调零，每次重新选挡后都要重新进行欧姆调零。
3．利用多用电表可测量电压、电流、电阻，并可应用多用电表判断电路故障、检测二极管的极性及好坏等。
4．使用多用表的欧姆表时才用到内部电源，用电压挡或电流挡时，均用不到内部电源。
2 共用一个表头，可分别测量电压、电流、电阻等物理量。
图2-8-2
2．最简单的多用电表原理图
如图2-8-2所示，当单刀多掷开关接通1时，可作为电流表使用，接通2时，可作为欧姆表使用，接通3时，可作为电压表使用。
3．外形构造
如图2-8-3所示，选择开关周围有不同的测量功能区域及量程，选择开关旋到不同的位置，多用电表内对应的仪表电路被接通，就相当于对应的仪表。在不使用时，应把选择开关旋转到OFF挡或交流电压最高挡。
图2-8-3
三、实验：练习使用多用电表
1．测电压
(1)选择直流电压挡合适的量程。
(2)将电表与被测电路并联，注意红表笔接触点的电势要比黑表笔高。
