灰土挤密桩法和土挤密桩法

水泥土挤密桩监理细则

编制人：

审核人：

批准人：

编制日期：2010年 月 日

0 目 录

第一章 总则................................................................................... 错误!未定义书签。

第二章 监理工作重点...................................................................................................1

第三章 监理工作流程...................................................................................................2

第四章 监理工作控制要点...........................................................................................4

第五章 监理工作方法与措施.......................................................................................5

第六章 监理旁站具体部位...........................................................................................5

第七章 安全监控...........................................................................................................6

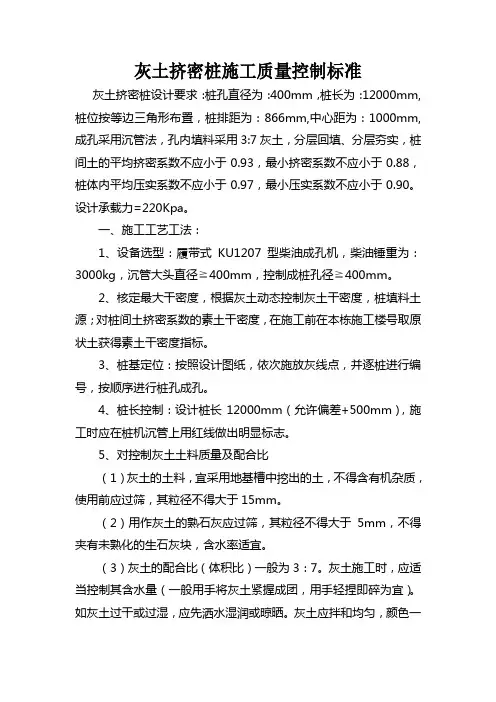

灰土挤密桩施工质量控制标准

灰土挤密桩设计要求：桩孔直径为：400mm，桩长为：12000mm,桩位按等边三角形布置，桩排距为：866mm,中心距为：1000mm,成孔采用沉管法，孔内填料采用3:7灰土，分层回填、分层夯实，桩间土的平均挤密系数不应小于0.93，最小挤密系数不应小于0.88，桩体内平均压实系数不应小于0.97，最小压实系数不应小于0.90。设计承载力=220Kpa。

一、施工工艺工法：

1、设备选型：履带式KU1207型柴油成孔机，柴油锤重为：3000kg，沉管大头直径≧400mm，控制成桩孔径≧400mm。

2、核定最大干密度，根据灰土动态控制灰土干密度，桩填料土源；对桩间土挤密系数的素土干密度，在施工前在本栋施工楼号取原状土获得素土干密度指标。

3、桩基定位：按照设计图纸，依次施放灰线点，并逐桩进行编号，按顺序进行桩孔成孔。

4、桩长控制：设计桩长12000mm（允许偏差+500mm），施工时应在桩机沉管上用红线做出明显标志。

5、对控制灰土土料质量及配合比

（1）灰土的土料，宜采用地基槽中挖出的土，不得含有机杂质，使用前应过筛，其粒径不得大于15mm。

（2）用作灰土的熟石灰应过筛，其粒径不得大于5mm，不得夹有未熟化的生石灰块，含水率适宜。

（3）灰土的配合比（体积比）一般为3：7。灰土施工时，应适当控制其含水量（一般用手将灰土紧握成团，用手轻捏即碎为宜）。如灰土过干或过湿，应先洒水湿润或晾晒。灰土应拌和均匀，颜色一致。拌好后应及时使用，并做到随成孔、随回填夯实的原则，决不得隔日夯打使用。

6、桩孔回填用3:7灰土，土料选用有机质含量<5℅黄土，其土料粒径≤15mm,消石灰粒径≤5mm，机械筛土按3:7灰土比例进行控制，并在筛土机旁拌存试样，供参照。

7、桩孔回填，应随成孔随回填，并分层加灰回填夯实，回填系数随时动态测定，每层用量斗向孔内下料（每次下灰土厚度折合方量约：0.1m3³）。要求当天所成孔必须当天回填完成。

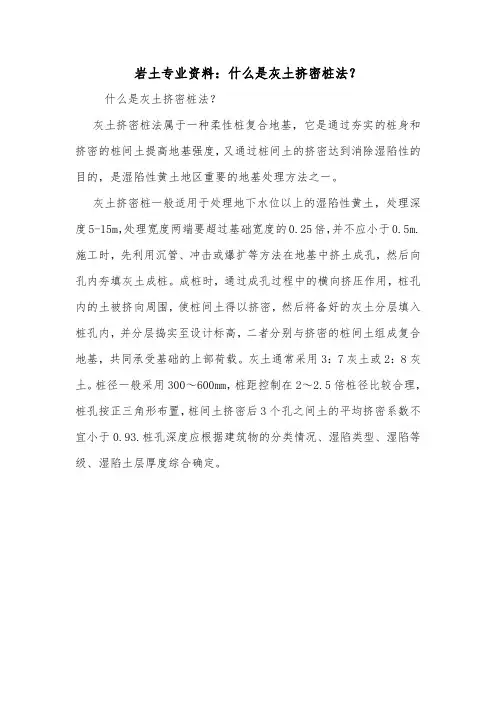

岩土专业资料：什么是灰土挤密桩法？

什么是灰土挤密桩法？

灰土挤密桩法属于一种柔性桩复合地基，它是通过夯实的桩身和挤密的桩间土提高地基强度，又通过桩间土的挤密达到消除湿陷性的目的，是湿陷性黄土地区重要的地基处理方法之一。

灰土挤密桩一般适用于处理地下水位以上的湿陷性黄土，处理深度5-15m，处理宽度两端要超过基础宽度的0.25倍，并不应小于0.5m.施工时，先利用沉管、冲击或爆扩等方法在地基中挤土成孔，然后向孔内夯填灰土成桩。成桩时，通过成孔过程中的横向挤压作用，桩孔内的土被挤向周围，使桩间土得以挤密，然后将备好的灰土分层填入桩孔内，并分层捣实至设计标高，二者分别与挤密的桩间土组成复合地基，共同承受基础的上部荷载。灰土通常采用3：7灰土或2：8灰土。桩径一般采用300～600mm，桩距控制在2～2.5倍桩径比较合理，桩孔按正三角形布置，桩间土挤密后3个孔之间土的平均挤密系数不宜小于0.93.桩孔深度应根据建筑物的分类情况、湿陷类型、湿陷等级、湿陷土层厚度综合确定。

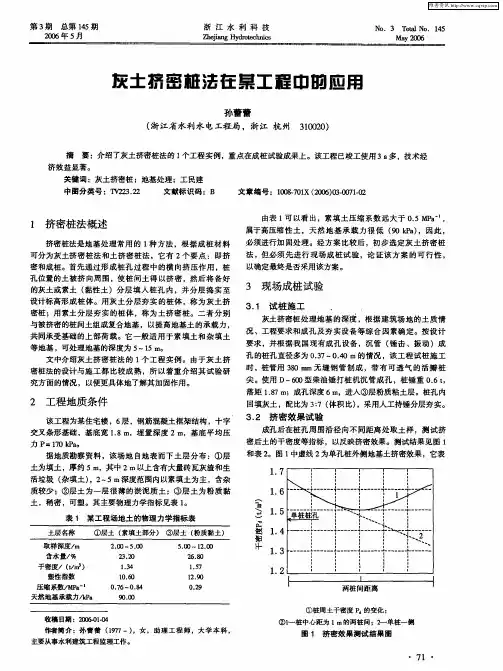

第３期总第１４５期　２ＯＯ６年５月　浙江水利科技　Ｚｈｅｊｉａｎｇ　Ｈｙｄｒｏｔｅｃｈｎｉｃｓ　Ｎｏ．３　Ｔｏｔａｌ　Ｎｏ．１４５　Ｓｈｙ　２ＯＯ６　

灰土挤蜜桩法在集工程巾昀应用　

孙蕾蕾　（浙江省水利水电工程局，浙江杭州　３１００２０）　

摘要：介绍了灰土挤密桩法的１个工程实例，重点在成桩试验成果上。该工程已竣工使用３　ａ多，技术经　济效益显著。　关键词：灰土挤密桩；地基处理；工民建　中图分类号：ＴＶ２２３．２２　文献标识码：Ｂ　文章编号：１００８－７０１Ｘ（２００６）０３．００７１．０２　

１挤密桩法概述　挤密桩法是地基处理常用的１种方法，根据成桩材料　可分为灰土挤密桩法和土挤密桩法，它有２个要点：即挤　密和成桩。首先通过形成桩孔过程中的横向挤压作用，桩　孔位置的土被挤向周围，使桩间土得以挤密，然后将备好　的灰土或素土（黏性土）分层填入桩孔内，并分层捣实至　设计标高形成桩体。用灰土分层夯实的桩体，称为灰土挤　密桩；用素土分层夯实的桩体，称为土挤密桩。二者分别　与被挤密的桩间土组成复合地基，以提高地基土的承载力，　共同承受基础的上部荷载。它一般适用于素填土和杂填土　等地基，可处理地基的深度为５—１５　ｍ。　文中介绍灰土挤密桩法的１个工程实例。由于灰土挤　密桩法的设计与施工都比较成熟，所以着重介绍其试验研　究方面的情况，以便更具体地了解其加固作用。　２工程地质条件　该工程为某住宅楼，６层，钢筋混凝土框架结构，十字　交叉条形基础，基底宽Ｉ．８　ｍ，埋置深度２　ｍ，基底平均压　力Ｐ＝１７０　ｋＰａ。　据地质勘察资料，该场地白地表而下土层分布：①层　土为填土，厚约５　ｍ，其中２　ｍ以上含有大量砖瓦灰渣和生　活垃圾（杂填土），２—５　ｍ深度范围内以素填土为主，含杂　质较少；②层土为一层很薄的淤泥质土；③层土为粉质黏　土，稍密，可塑。其主要物理力学指标见表１。　表１　某工程场地土的物理力学指标表　土层名称①层土（素填土部分）③层土（粉质黏土）
