办公建筑总平面设计要点

现代办公楼建筑设计特点和要点概述

现代化办公楼作为城市美化的代表性建筑物，正向着灵活、智能、高耸、综合的方向发展，从项目的初步规划到整体设计，再到着手施工，有很多工序仍在探索研究的过程中。因此设计工作人员在建筑设计前，应充分了解各种办公楼的不同需求，全面分析办公企业文化、交通、景观、空气等综合因素，设计出更多既符合企业需求又健康、舒适、安全、节能的办公建筑产品。

一、现代办公楼的设计特点

一般来讲，现代办公楼建筑的组成通常分为建筑外壳和承租人改造两部分。承租人可以利用各式各样的空间性能来对适应办公楼的内部构造进行改造，空间类型包括办公会议室场所、自动数据处理设备室、图书室空间、零售店、餐饮部等。另外，办公楼建筑通常还要设立地下停车场以及地面停车场。现代办公楼建筑设计要考虑的方面有很多，包括建筑外观、经济目标、用途、附属结构要求、运转时间、开放情况、防火等级、建筑安全问题，还有建筑受攻击可能性评估等级、长期需求的持续性、发展可能性、组织和群体大小、集会必备设施，以及电子技术和设备要求、特殊装卸升降和仓储条件、交通运输工具的要求和类型等。

另外，办公建筑作为大城市公共建筑中较为普遍的建筑类型，近年来由于社会经济的迅猛发展需求量得到很大提高，考虑到办公楼本身的特殊性和设计上的多样性，其耗能远高于普通建筑，在一定程度上可以认为办公楼建筑对建筑和能源会造成很大的影响。因此在现代办公楼设计上也应该尽可能的考虑建筑节能，众所周知，我国最近办法了建筑节能的相关法规，这对于我国建筑节能整体目标的实现具有较大的意义。

1.1 办公楼建筑系统设计

现代办公楼建筑设计需要考虑的一个重要因素就是建筑系统及其主要的组成部分，它在建筑中包含了比较丰富的内容。大到办公大楼的停车场设计、景观绿化设计、办公大楼照明设计、建筑物外观设计等等各方面，具体来看也包括了地基和下层结构设计、垂直运输设备设计及控制系统设计等很多细小的环节。甚至设备的维护、门窗的保洁工作、安全保卫系统及建筑物标记都属于办公楼系统设计中的一部分，因此在现代办公楼设计当中，必须要全面细致的考虑各个方面，从而提高办公楼建筑物的质量。 1.2 办公楼电气系统设计

建筑物平面图设计的要点和常见问题解决方案

建筑物平面图是建筑设计中非常重要的一部分，它是设计师将建筑理念转化为实际施工的工具之一。合理的平面图设计不仅能够满足功能需求，还能提高建筑物的使用效率和舒适度。本文就建筑物平面图设计的要点和常见问题解决方案进行探讨。

一、功能布局与流线安排

功能布局是建筑物平面图设计的首要任务，它决定了建筑物内各个功能区域的位置和相互关系。在进行功能布局时，需要充分考虑建筑物的使用性、流线安排以及各个区域之间的联系。

首先，建筑物的不同功能区域应分类布局，以实现各个功能区域的独立性。例如住宅建筑的起居区、卧室区、厨房区和卫生间区，以及办公建筑的办公区、会议区和休闲区等。通过合理的分类布局，可以提高建筑物的使用效率和便利性。

其次，建筑物内部的流线安排也非常重要。流线是指人们在建筑物内的活动路径，如进出通道、楼梯、电梯和走廊等。合理的流线安排能够提高建筑物的功能性和效率，并减少不必要的空间浪费。例如，将公共通道和私人区域分离，可以在保证私密性的前提下提高使用效率。

二、空间规划和尺度关系

空间规划是指将建筑物内部的各个功能区域按照一定的尺度和比例进行布局。在进行空间规划时，需要充分考虑尺度关系、空间流通和室内环境。

首先，建筑物内部的各个功能区域应该有明确的尺度关系。例如，在住宅建筑中，卧室的尺度应该与起居区和卫生间相匹配，避免出现尺寸不协调的情况。此外，不同尺度的功能区域之间也需要保持合适的过渡，以确保建筑物整体的美观性和协调性。

其次，空间流通是指人们在建筑物内部进行活动时的路径和方式。合理的空间流通能够提高建筑物的使用效率和舒适度。例如，在办公建筑中，将办公区域和会议区域相连，并设置合适的走廊和过道，方便员工的日常工作和交流。

最后，室内环境也是建筑物平面图设计的考虑因素之一。室内环境包括采光、通风、温度和湿度等方面。在进行空间规划时，需要合理考虑这些因素，以提高建筑物的舒适度。例如，在住宅建筑中，卧室布局应该充分考虑采光和通风的需求，以保证居住者的生活质量。

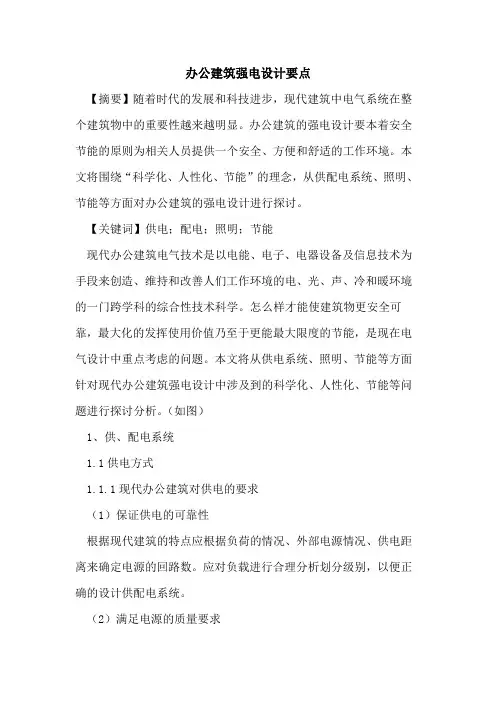

办公建筑强电设计要点

【摘要】随着时代的发展和科技进步，现代建筑中电气系统在整个建筑物中的重要性越来越明显。办公建筑的强电设计要本着安全节能的原则为相关人员提供一个安全、方便和舒适的工作环境。本文将围绕“科学化、人性化、节能”的理念，从供配电系统、照明、节能等方面对办公建筑的强电设计进行探讨。

【关键词】供电；配电；照明；节能

现代办公建筑电气技术是以电能、电子、电器设备及信息技术为手段来创造、维持和改善人们工作环境的电、光、声、冷和暖环境的一门跨学科的综合性技术科学。怎么样才能使建筑物更安全可靠，最大化的发挥使用价值乃至于更能最大限度的节能，是现在电气设计中重点考虑的问题。本文将从供电系统、照明、节能等方面针对现代办公建筑强电设计中涉及到的科学化、人性化、节能等问题进行探讨分析。（如图）

1、供、配电系统

1.1供电方式

1.1.1现代办公建筑对供电的要求

（1）保证供电的可靠性

根据现代建筑的特点应根据负荷的情况、外部电源情况、供电距离来确定电源的回路数。应对负载进行合理分析划分级别，以便正确的设计供配电系统。

（2）满足电源的质量要求 稳定的电源质量是用电设备正常工作的根本保证，电源电压的波动、波形的畸变，多次谐波的产生都会对用电设备性能造成严重影响，所以应采取措施减少电压损失，防止电压偏移，抑制高次谐波。

（3）减少电能损耗

电能损耗主要由固定损耗、可变损耗、管理损耗三个原因构成。

1.1.2供电方案

（1）两路高压电源，正常时一用一备（亦可互为备用）。此方案可减少中间母线联络柜，对节省基建投资和减少变电所面积均有利。

（2）两路电源同时工作，当其中一路故障时，由母线联络开关对故障线路供电，此方案增加母线联络柜和电压互感器柜，使得变电所面积增大。

（3）我国目前最常用的主接线方式为两路10kv独立电源供电，变压器低压侧采取单母线分段的方式。两路电源互为备用方式，若供电线路和变压器均按100%备用来选择，供电可靠性较高，但电费较高。而从节能角度由于正常运行时线路和变压器损耗均较低也是有利的，但要增加一些初期投资。

【tips】本文由李雪梅老师精心收编整理，同学们定要好好复习！

建筑总平面图识图要点

一、总平面图的形成和用途

1、总平面图的形成

将新建工程四周一定范围内的新建、拟建、原有和拆除的建

筑物、构筑物连同其周围的地形、地物状况用水平投影方法

和相应的图例所画出的工程图样，即为总平面图。

2、总平面图表达的内容

主要是表达了新建房屋的位置、朝向、与原有建筑物的关系，

以及周围道路、绿化和给水、排水、供电条件等方面的情况。

3、总平面图的用途

作为新建房屋施工定位、土方施工、设备管网平面布置，安

排在施工时进入现场的材料和构件、配件堆放场地、构件预

制的场地以及运输道路的依据。

二、总平面图的图示方法

总平面图是用正投影的原理绘制的，图形主要是以图例的形

式表示下面给出了部分常用的总平面图图例符号，画图时应

严格执行该图例符号

三、总平面图的图示内容

1．新建建筑物所处的地形。

2．新建建筑物的位置

3．相邻原有建筑物、拆除建筑物的位置或范围。
