锚杆喷射混凝土支护专项施工方案

精心整理

钢管锚杆喷射混凝土边坡支护施工工法

***

十二冶西北分公司

1.前言

作为一家施工单位，经常会遇到某些高层建筑或者某些大型工业厂房，这些建筑物地下基础往往埋置较深，在施工现场空间比较小或者不适合放坡的情况下，一般先采用边坡支护，再进行土方开挖。采用钢管锚杆喷射混凝土边坡支护施工工法，能加快施工进度，确保工程质量，提高施工效率。

2.特点

2.1操作工艺简单，减少了土方开挖量，减少了施工空间。材料为钢筋、钢管、水泥、砂石，便于取材。施工速度快，安全有保障。

2.2需要的施工人员少，工人劳动强度低，在人员熟练操作的前提下，能进行高效率的边坡支护作业。

3.适用范围

广泛适用于高层建筑、大型工业厂房，施工空间小、不方便放坡的土方开挖工程。

4.工艺原理

土体抗剪强度低，几乎没有抗拉强度，在土体中置入一定长度的钢管锚杆，提前在DN40锚件上打孔，孔径6～8mm，在锚件内灌注水泥浆时，通过水泥浆与杆体和水泥浆与岩土的粘结强度，稳定土体。同时在间距300mm地坡面上绑扎钢筋网片并喷射混凝土，形成一个整体，提高土体的整体刚度，当土体产生微小的位移时，接触界面的摩擦力使锚杆产生拉力，两者共同作用，保证边坡的安全。

5.施工工艺流程及操作要点 精心整理

5.1工艺流程

施工流程为：

制作钢管锚杆→开挖基坑→冲击送锚→注浆→修坡编网→喷射混凝土→开挖下层土。

为了避免因基坑开挖引起土体应力场和应变场的过大变化，基坑开挖必须分层分段跳挖，边开挖边支护，不得超挖。

（制作好的带孔钢管锚杆）

（支护立面图）

（支护剖面图）

（支护端部详图）

5.2操作要点

5.2.1确保基坑施工稳定性的支护措施

为确保基坑边坡安全，在基坑开挖过程中必须严格控制边坡土体的侧向变形。为此，拟采取以下技术措施：

1.在施工过程中建立动态设计体系。设5个变形观测点，注意监测每层钢管锚杆支护后的变形量和变形速率，不得超过5mm，以便及时调整下层钢管锚杆的支护参数，保证边坡的总位移沉降量控制在安全范围之内，即总位移不得超过25mm。

1

锚杆喷射混凝土施工方案

编制：

审核：

批准：

重庆市轨道交通六号线二期

北段BT二标段工程龙凤溪分部项目经理部

1 第一章 工程概况 .......................................... 1

第二章 编制依据 .......................................... 2

第三章 施工准备 .......................................... 3

3.1、组织准备 ..................................................... 3

3.2、技术准备 ..................................................... 3

3.3、主要施工设备准备 ............................................. 3

第四章 施工进度安排 ...................................... 4

4.1总工期安排 .................................................... 4

4.2施工进度安排 .................................................. 5

第五章 施工方法、顺序及工艺流程 .......................... 6

5.1施工方法 ...................................................... 6

5.2施工顺序 ...................................................... 6

贵州黔北发电厂“上大压小”异地新建工程锚杆喷射混凝土支护施工方案

1 / 20

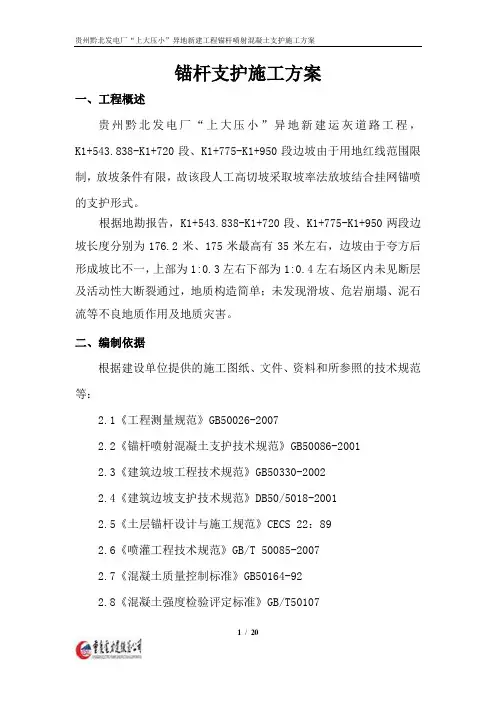

锚杆支护施工方案

一、工程概述

贵州黔北发电厂“上大压小”异地新建运灰道路工程，K1+543.838-K1+720段、K1+775-K1+950段边坡由于用地红线范围限制，放坡条件有限，故该段人工高切坡采取坡率法放坡结合挂网锚喷的支护形式。

根据地勘报告，K1+543.838-K1+720段、K1+775-K1+950两段边坡长度分别为176.2米、175米最高有35米左右，边坡由于夸方后形成坡比不一，上部为1:0.3左右下部为1:0.4左右场区内未见断层及活动性大断裂通过，地质构造简单；未发现滑坡、危岩崩塌、泥石流等不良地质作用及地质灾害。

二、编制依据

根据建设单位提供的施工图纸、文件、资料和所参照的技术规范等：

2.1《工程测量规范》GB50026-2007

2.2《锚杆喷射混凝土支护技术规范》GB50086-2001

2.3《建筑边坡工程技术规范》GB50330-2002

2.4《建筑边坡支护技术规范》DB50/5018-2001

2.5《土层锚杆设计与施工规范》CECS 22：89

2.6《喷灌工程技术规范》GB/T 50085-2007

2.7《混凝土质量控制标准》GB50164-92

2.8《混凝土强度检验评定标准》GB/T50107 贵州黔北发电厂“上大压小”异地新建工程锚杆喷射混凝土支护施工方案

2 / 20

2.9《混凝土外加剂应用技术规范》GB50119-2003

2.10《建筑施工高处作业安全技术规范》JGJ 80-1991

2.11《脚手架安全技术规范》JGJ130-2011

三、施工部署

3.1、施工总体顺序及安排

3.1.1、总体顺序

该工程的施工内容沿高程分布大体分为截水沟、锚杆、锚喷及水沟等几个部分，顾虑到岩体本身的不稳定性和后期处理的难度、安全等因素及后期路基工程，拟采用边坡整体一次完成，在实施过程中，搭设脚手架将作业面锚杆、锚喷完成后，需迅速拆除脚手架，给下一步路基工序留出作业面。

喷锚支护专项施工方案

一、工程概况

本次喷锚支护工程主要针对[具体项目名称]进行，该工程位于[具体地点]，总建筑面积约为[具体面积]，地下层数为[具体层数]。由于地质条件复杂，为确保施工过程中的安全，选择喷锚支护作为主体支护结构。本次支护设计的目标是为保证基坑的稳定，防止因地质因素导致的坍塌事故。

二、施工准备

对施工现场进行详细的地质勘探，获取准确的土层分布和地下水情况数据。编制详细的施工计划，并组织相关技术人员进行施工前培训。准备所需的施工材料，包括喷射混凝土、锚杆、锚索等，确保材料质量符合国家标准。检查施工设备，确保设备的正常运行和安全性。

三、喷锚支护设计

根据地质勘探结果，设计合理的喷锚支护结构，确定锚杆的长度、直径、间距以及喷射混凝土的强度等级。支护结构应能够承受可能的侧压力和水压力，保证基坑的稳定。

四、技术措施

采用湿喷法施工，确保喷射混凝土的均匀性和密实性。锚杆的钻孔应符合设计要求，确保锚杆的垂直度和间距。喷射混凝土前应对基坑壁面进行清理，确保无松散土体和杂质。施工过程中应严格控制喷射混凝土的配合比和塌落度，确保混凝土的质量。

五、锚索试验 在支护结构完成后，应进行锚索拉力试验，以检验支护结构的承载能力。试验应按照国家相关标准进行，确保支护结构的安全性。

六、张拉锁定

锚索试验合格后，进行张拉锁定操作。张拉过程应逐步进行，避免一次性张拉过大导致支护结构破坏。锁定后应再次进行拉力检测，确保锚索的锁定力符合设计要求。

七、位移测量

在支护结构施工过程中及使用后，应定期对基坑周边进行位移测量，以监测支护结构的变形情况。如发现异常变形，应立即采取措施进行处理。

八、安全保证措施

施工现场应设置明显的安全警示标志，并配备专职安全员负责现场安全管理。施工人员应佩戴齐全的安全防护用品，如安全帽、安全带等。施工过程中应严格按照操作规程进行，避免违规操作导致安全事故。定期对施工设备进行检查和维护，确保设备的正常运行和安全性。
