PFC3D操作指导

与flac3d的2.0和2.1版本相比，flac3d3.0有哪些新功能？

答：在计算方面：

1.所有的计算和数据均采用双精度浮点制。2.其运行速度较2.1约快10-15%

功能方面：

1.动力模块中增加了hysteretic阻尼

在动力学计算中，增加了一个新的阻尼特性：超圆柱阻尼。有了这种形式的阻尼，数值模拟产生的应变可以基于模型模量和阻尼函数的共同作用。这允许用户将等效线性计算方法的结果与完全非线性非简化本构模型的结果进行比较。

另外，对一些其它形式的阻尼，如rayleigh阻尼，进行了较大的折减，这样在使用hysteretic阻尼时可以有效地节省计算时间。

2.岩石本构模型中增加了Hook Brown模型

加入了霍克-布朗屈服准则，使用户对岩石材料计算结果较为合理。它的屈服面是非线性的，同时是考虑最大、最小主应力的关系的基础上产生的。该模型综合了塑性流准则，其特性随着不同的应力水平，呈一变化的函数。

3.热/流体水平对流模型

flac3d之前已经能提供非线性固体与多孔介质渗流的流固耦合模拟，机械地耦合流体和固体。而3.0版本的新功能增加了温度可受流体密度影响和流体中温度的水平对流。

4.3 dshop生成的网格导入

3dshop是一种能力强大的固体建摸和六面体网格的软件包，也是itasa的产品。flac3d原始的网格仍可用，但是用基于windows操作系统的3dshop建复杂模型更为简单方便。3dshop生成的网格能被flac直接读取。

5.动画命令：FLAC3D现在可以生成AVI和DCX动画，这是以前版本中不可用的功能。

6.记录颗粒轨迹：颗粒的路径能被记录和显示

此外，flac3d3 0还包括以下新功能（在以前的版本中无法实现）：1）网络版本

2）应用于混凝土加工模拟的水合作用模型。

Q：如何显示变形等高线命令？ 答：ploskemagf10其中10为放大系数问：如何查看各个时段不平衡力的具体数值？

答：his用于记录计算结果，包括位移、应力和其他命令hisunbal

hisgp(zone)zdisrange(000)或者id=？

导出数据命令hiswitenvsmbegin time step end time step filename Hisn表示记录的IDM，并表示推导不平衡力hisunbal特定值的时间步长

step100000orsolve

他的write1vsstep开始于1000file123。使用上述命令，his可以查看每个时间步的不平衡力的具体值。问：初始和应用之间有什么区别？

答：initial初始化命令，如初始化计算体的应力状态等；

应用边界条件约束命令，例如应用边界约束，例如力和位移。

initial的应力状态会随计算过程的发生而发生改变，一般体力需要初始化，而apply施加的边界条件不会发生变化。问：关于坐标系问题

答案：FixyZrangex-0.10.1 a

fixxrangex-0.10.1...............................b请问a式与b式有何区别？a表示在x=0这个平面是固定的

B表示只有X方向不能在X=0的平面内移动。Q：如何查看截面上任意点的位移值？回答：printgpdisprangex（）y（）Z（）或

printgpdisprangeid

Plotgpdisprangex（）y（）Z（）或plotgpdisprangeid Q：有关绘制相关曲线的命令的一些说明

答：1)在plothistmvsn的形式里,m代表y轴,n代表x轴(不管m,n的正负);

2） \意味着为其价值而制作。如果使用AutoCAD，您将理解\的含义。例如，上面hist1gpydip的值为0~100，然后VS-1变为-100~0，依此类推。

3)为什么要这么做呢?主要是为了符合岩土工程的习惯需要,例如桩载荷试验曲线,沉降曲线等都不是画在第一象限内.

问：如何理解tension-pshear-ptension-nshear-n的含义？

答：在计算的循环里面,每个循环中,每个zone都依据failurecriterion处于不同的状态,shear和tension 它表明，由于剪切和拉伸，它分别处于塑性状态，N代表现在，P代表以前，即在当前和以前的循环中，它分别处于塑性状态Q：如何调用fish文件？

答：新手调用fish文件出错的原因：是：文件名为fishcall.fis.txt(因为在记事本里这个txt的后缀是默

（是的）。修改方法为：fishcall fis。将txt中的所有内容复制到新记事本中，然后按save。保存时，将保存类型更改为所有文件（*，*）。此时，您可以在文件名列FIS中输入fishcall，类型正确

问：关于dd、dip的理解

A：倾斜方向角，在全局XY平面上从正轴时钟方向测量

个是从y轴到x顺时针方向所转过的角度；dipdipangle,measuredinthenegativez-directionfromtheglobalxy-plane这个是xy平面与z轴负方向的夹角。dip表示对称参照面与xy平面的夹角，对称参照面与xy平面的夹角在xy平面的投影是一条射线，dd表示y轴正向顺时针到那条射线的夹角。首先应该按照dd的方向大体确定这个面的朝向，dd指的是从y轴正方向按顺时针（clockwise）方向转向所要确定面的法线方向在xy平面上的投影的夹角，然后再确定dip，dip指的是从xy平面转向所要确定的平面的角.

问：如何导出绘图的图像数据，以便使用其他软件绘图？

答：用setlogon命令，把数据导出来，转到excel里处理一下，然后用surfer或者什么作图软件绘制就

好吧

问：如何在圆柱体四周如何施加约束条件？

合集下载

PFC3d手册命令中文详解72253

PFC3d手册命令中文详解72253

可编辑范本

PFC3D 学习记录5－ COMMAND REFERENCE

通用规定和特征

命令语法

默认情况下，命令行忽略大小写，然而可以通过SET case命令激活区别大小写情况。

斜体字代表数字，以i, j, m n 为开头的字母代表整数，其他情况为实数

命令词，关键字和数值 可用空格，以及 （ ） ， ＝ 分隔。

在分号（;） 后为注释

一行最多可包含80个字符。 而& 表示续行

Range 语法

定义一定限制范围的物体

可运用Range的命令：

Change/ initial/ property Clump Fix/ Free Group Jset

Model Plot ( 运用于不同输出项目 ) Print

Range( 创建一个命名的范围)

一个Range 定义一系列物体。由许多范围元素构成。

如果使用多个范围元素，最终物体几何为不同元素集合的交集。

但是可通过关键词any改变选择特性。如果使用关键词any选项，任何包含在范围内的单元可被认为最终物体集合的一部分。

即求合集

除此之外，通过在定义范围单元后接关键词not确定所有不在指定范围的单元

通常还可以用定义group 方式定义复杂的range。

内置范围单元：

Annulus center ( x, y, z) radius = r1, r2

球形空心区域 中心在（x, y, z ） 内径r1, 外径r2

Color il < iu >

球体或墙体在间隔（il, iu ）内颜色索引。若无iu 则iu = il

球体颜色索引列表通过property命令建立。

墙体颜色索引列表必须用FISH 内置的w_color设置

Cylinder end1( x1, y1, z1 ) end2( x2, y2, z2 ) radius = r

圆柱范围。圆柱中心轴过end1( x1, y1, z1 ) end2( x2, y2, z2 ) 半径为r.

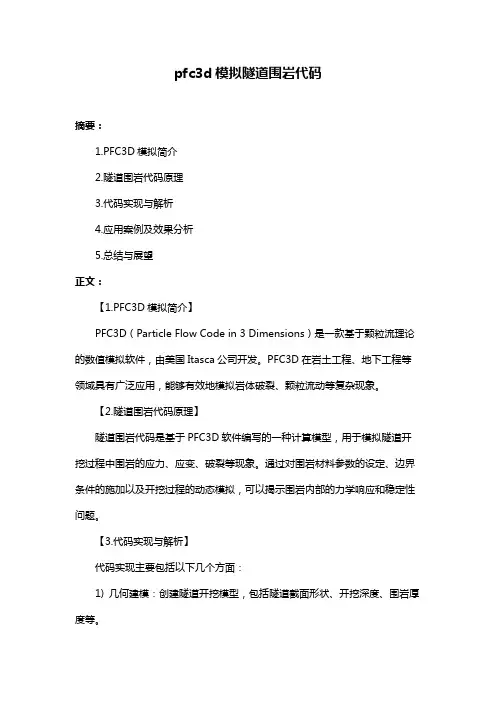

pfc3d模拟隧道围岩代码

pfc3d模拟隧道围岩代码

pfc3d模拟隧道围岩代码

摘要：

1.PFC3D模拟简介

2.隧道围岩代码原理

3.代码实现与解析

4.应用案例及效果分析

5.总结与展望

正文：

【1.PFC3D模拟简介】

PFC3D（Particle Flow Code in 3 Dimensions）是一款基于颗粒流理论的数值模拟软件，由美国Itasca公司开发。PFC3D在岩土工程、地下工程等领域具有广泛应用，能够有效地模拟岩体破裂、颗粒流动等复杂现象。

【2.隧道围岩代码原理】

隧道围岩代码是基于PFC3D软件编写的一种计算模型，用于模拟隧道开挖过程中围岩的应力、应变、破裂等现象。通过对围岩材料参数的设定、边界条件的施加以及开挖过程的动态模拟，可以揭示围岩内部的力学响应和稳定性问题。

【3.代码实现与解析】

代码实现主要包括以下几个方面：

1) 几何建模：创建隧道开挖模型，包括隧道截面形状、开挖深度、围岩厚度等。 2) 材料参数：根据实际工程情况，设定围岩的材料属性，如弹性模量、泊松比、密度等。

3) 边界条件：设定模型的边界，如固定边界、滑动边界等。

4) 开挖模拟：采用动态开挖方法，模拟隧道开挖过程。

5) 监测与分析：对隧道围岩的应力、应变、位移等参数进行监测，并根据监测数据进行分析。

【4.应用案例及效果分析】

本文以某实际隧道工程为例，运用PFC3D软件对隧道围岩进行模拟。通过与现场监测数据的对比，验证了模型的合理性。模拟结果表明，隧道开挖过程中围岩的应力分布、破裂形态与实际工程相符，说明该代码具有较高的实用性和准确性。

【5.总结与展望】

本文对PFC3D模拟隧道围岩代码进行了详细介绍，从代码的原理、实现到应用案例分析，为地下工程从业者提供了一种有效的分析方法。随着岩土工程领域的不断发展，PFC3D软件在隧道围岩稳定性分析方面的应用将更加广泛，有望为我国地下工程建设提供有力支持。

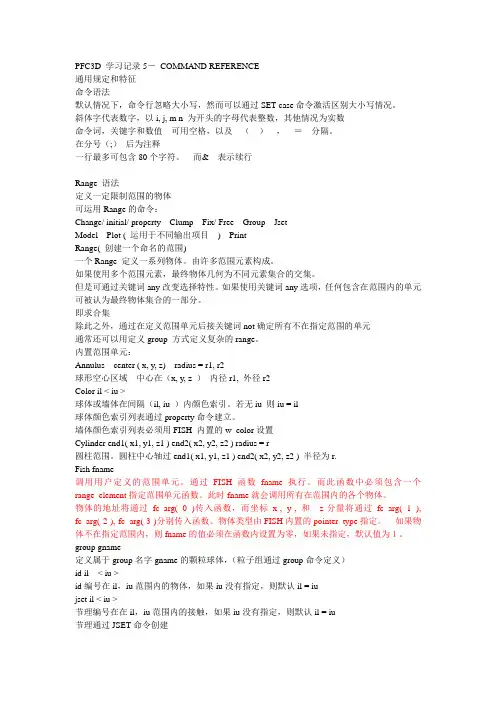

PFC3d手册命令中文详解
