电学实验资料

常见电学实验

电学实验在物理学和工程学中起着重要作用，通过这些实验可以研究和理解电学现象，探索电流、电压和电阻之间的关系以及其他电学定律。本文将介绍一些常见的电学实验，展示它们的原理和实验步骤，并讨论它们的应用和意义。

一、欧姆定律实验

欧姆定律是电学中最基本和最重要的定律之一，它描述了电流、电压和电阻之间的关系。进行欧姆定律实验可以验证这个定律，并通过测量和计算电流、电压和电阻的数值来探究电路中的物理规律。

实验材料和装置：

1. 直流电源

2. 电阻箱

3. 电流表

4. 电压表

5. 连接电路的导线

实验步骤：

1. 将直流电源接入电路，并设置适量的电压。

2. 将电流表和电压表按照电路图连接到电路中。

3. 从电阻箱中选择一个适当的电阻值，并将其接入电路中。 4. 测量和记录电流表的读数，再测量和记录电压表的读数。

5. 使用欧姆定律公式I=V/R，计算电路中的实际电流值，并与测量值进行比较。

6. 更改电阻箱中的电阻值，重复上述步骤，验证欧姆定律在不同电阻下的成立情况。

实验结果与讨论：

根据实验测量的数据，我们可以计算电路中的电流，并观察电流随电阻变化的趋势。实验结果应当表明，当电阻值增加时，电流值减小，符合欧姆定律的预期。这个实验可以帮助学生理解电阻对电流的作用，并加深对欧姆定律的理解。

二、基尔霍夫定律实验

基尔霍夫定律是描述电流在闭合电路中分布和流动的定律，它有助于分析和解决复杂电路中的问题。通过进行基尔霍夫定律实验，可以验证这个定律，并学习如何应用它来分析电路。

实验材料和装置：

1. 直流电源

2. 多个电阻和电池

3. 电流表

4. 连接电路的导线 实验步骤：

1. 将直流电源和多个电阻按照电路图连接起来。

2. 将电流表按照电路图连接到电路中。

3. 围绕电路的不同分支，使用基尔霍夫定律进行电流和电压的计算。

4. 测量和记录电流表的读数，并与计算值进行比较。

5. 更改电路的布置和元件的数值，重复上述步骤，验证基尔霍夫定律在不同情况下的成立性。

1

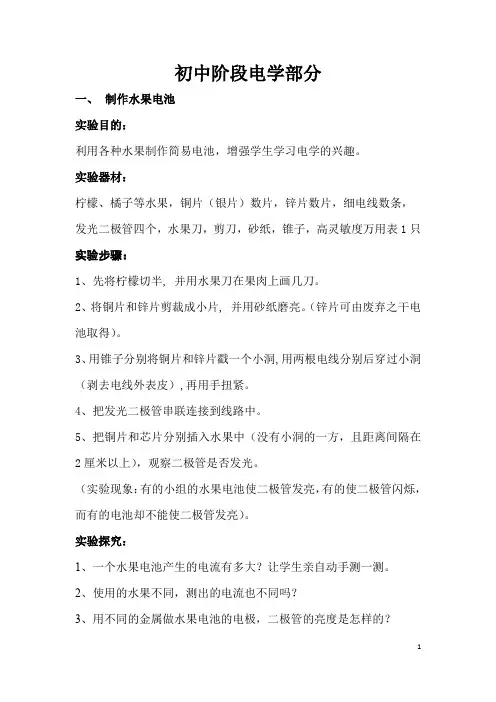

初中阶段电学部分

一、 制作水果电池

实验目的：

利用各种水果制作简易电池，增强学生学习电学的兴趣。

实验器材：

柠檬、橘子等水果，铜片（银片）数片，锌片数片，细电线数条，

发光二极管四个，水果刀，剪刀，砂纸，锥子，高灵敏度万用表1只

实验步骤：

1、先将柠檬切半, 并用水果刀在果肉上画几刀。

2、将铜片和锌片剪裁成小片, 并用砂纸磨亮。（锌片可由废弃之干电池取得）。

3、用锥子分别将铜片和锌片戳一个小洞,用两根电线分别后穿过小洞（剥去电线外表皮）,再用手扭紧。

4、把发光二极管串联连接到线路中。

5、把铜片和芯片分别插入水果中（没有小洞的一方，且距离间隔在2厘米以上），观察二极管是否发光。

（实验现象：有的小组的水果电池使二极管发亮，有的使二极管闪烁，而有的电池却不能使二极管发亮）。

实验探究：

1、一个水果电池产生的电流有多大？让学生亲自动手测一测。

2、使用的水果不同，测出的电流也不同吗？

3、用不同的金属做水果电池的电极，二极管的亮度是怎样的？ 2

4、如果把二极管换成小灯泡的话，怎样可以使小灯泡亮起来？

(额定电压是2.5伏的小灯泡能较正常的发光，鸭梨电池要15个左右串联；一般大小的红富士苹果电池要18个左右串联，蕃茄10个左右串联；柠檬9个串联。)

二、制作手电筒

实验目的：

用日常生活常用的材料制作手电筒，培养学生自己动手的能力。

实验器材：

纸筒，1号电池，小电珠，铝箔，纸杯，胶带，剪刀（各一）

两个长约10厘米、两端分别剥去大约2厘米绝缘层的导线，

一根15—20厘米、两端剥去绝缘层的导线

实验步骤：

1、将1号电池装在纸筒里，检查大小是否合适，在筒的一侧（靠近筒中间），相隔大约2—3厘米打两个孔。

2、在纸杯内衬上铝箔。用铅笔在纸杯的底部刺一个孔，这个孔要比小电珠略小一些，但能让小电珠的底部通过。

3、将小电珠的底部插入孔中，牢牢地固定住。

4、用胶带将一根10厘米长的导线和电池的一极（正极）连接起来，把导线的另一端连接在手电筒的小电珠的底部（黑色的小突起）上。

九年级物理电学实验大全

实验一：串联电阻的测量

实验目的：学习如何测量串联电阻。

实验原理：串联电阻的总电阻等于各个电阻的电阻值之和。

实验步骤：

1.准备一块串联电阻电路板，上面有三个电阻，分别标有电阻值为2欧姆、4欧姆和6欧姆。

2.将电路板接入一个直流电源，并连接一个电压表和一个电流表。

3.调整直流电源的电压，使得电路中的电流保持恒定。

4.分别测量并记录电路中的电流和电压值。

5.通过测量得到的电流和电压值计算出电阻值，并与电路板上标注的电阻值进行比较。

实验结果：根据实验数据计算得到的电阻值与电路板上标注的电阻值相符。 实验二：并联电阻的测量

实验目的：学习如何测量并联电阻。

实验原理：并联电阻的总电阻可以通过以下公式计算：1/总电阻=

1/电阻1 + 1/电阻2 + 1/电阻3。

实验步骤：

1.准备一块并联电阻电路板，上面有三个电阻，分别标有电阻值为2欧姆、4欧姆和6欧姆。

2.将电路板接入一个直流电源，并连接一个电压表和一个电流表。

3.调整直流电源的电压，使得电路中的电流保持恒定。

4.分别测量并记录电路中的电流和电压值。

5.通过测量得到的电流和电压值计算出电阻值，并与电路板上标注的电阻值进行比较。

实验结果：根据实验数据计算得到的电阻值与电路板上标注的电阻值相符。

实验三：欧姆定律的验证 实验目的：验证欧姆定律。

实验原理：欧姆定律指出电流与电压成正比，电阻不变。

实验步骤：

1.准备一块电阻为10欧姆的电阻丝。

2.将电阻丝接入一个直流电源，并连接一个电压表和一个电流表。

3.调整直流电源的电压，记录电路中的电流和电压值。

4.改变电路中的电阻值，再次测量并记录电流和电压值。

5.将测量得到的电流和电压值进行比较，验证欧姆定律。

实验结果：电流与电压成正比，验证了欧姆定律的正确性。

实验四：安培定理的验证

实验目的：验证安培定理，即并联电阻中电流分配的规律。

实验原理：安培定理指出，在并联电阻中，电流的分配与电阻值成反比。

物理学科专项复习——实验题

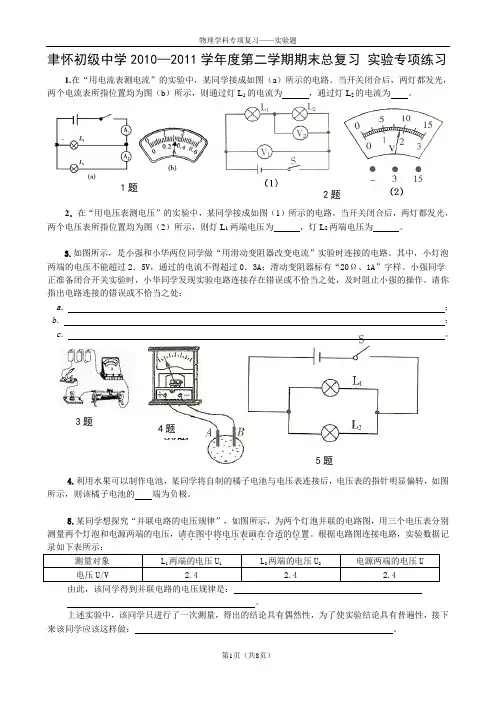

第1页（共8页） 聿怀初级中学2010—2011学年度第二学期期末总复习 实验专项练习

1.在“用电流表测电流”的实验中，某同学接成如图（a）所示的电路。当开关闭合后，两灯都发光，两个电流表所指位置均为图（b）所示，则通过灯L1的电流为 ，通过灯L2的电流为 。

2．在“用电压表测电压”的实验中，某同学接成如图（1）所示的电路。当开关闭合后，两灯都发光，两个电压表所指位置均为图（2）所示，则灯L1两端电压为 ，灯L2两端电压为 。

3.如图所示，是小强和小华两位同学做“用滑动变阻器改变电流”实验时连接的电路。其中，小灯泡两端的电压不能超过2．5V，通过的电流不得超过0．3A；滑动变阻器标有“20Ω、1A”字样。小强同学正准备闭合开关实验时，小华同学发现实验电路连接存在错误或不恰当之处，及时阻止小强的操作。请你指出电路连接的错误或不恰当之处：

a． ；

b． ；

c． 。

4.利用水果可以制作电池，某同学将自制的橘子电池与电压表连接后，电压表的指针明显偏转，如图所示，则该橘子电池的 端为负极。

5.某同学想探究“并联电路的电压规律”，如图所示，为两个灯泡并联的电路图，用三个电压表分别测量两个灯泡和电源两端的电压，请在图中将电压表画在合适的位置．．．．．．．．．．．．．．．。根据电路图连接电路，实验数据记录如下表所示：

测量对象 L1两端的电压U1 L2两端的电压U2 电源两端的电压U

电压U/V 2.4 2.4 2.4

由此，该同学得到并联电路的电压规律是：
