机械分离设备的工作原理

机械分级机的设备结构及工作原理

一、设备结构：

1.进料系统：进料系统是将传输输送到分级机的物料导向到分级室的重要部分。通常包括进料斗、进料喷口、螺旋输送器等。进料系统的设计可以根据物料性质和生产需求进行调整，以确保物料能够均匀地进入分级室。

2.分级系统：分级系统是机械分级机的核心部分，负责将物料按照粒径的大小进行分级和分离。通常采用离心力和重力的作用，利用筛网、筛管等进行物料的分级。分级系统通常由分级框架、筛网、驱动装置等组成。

分级框架是分级系统的支撑结构，用于固定筛网和传输分级的物料。筛网是用于分开不同粒径的物料的关键部件，通常采用金属网、合成材料或橡胶等材料制成，并根据需要设定不同规格的孔径。

为了保证物料在分级过程中能够顺利通过筛网，通常需要驱动装置提供适当的振动力。驱动装置通常由电机、减速器和振动器等组成，可以提供恒定的振动频率和振幅。

3.排渣系统：排渣系统用于将分级后的物料进行分离和排除。它通常包括排渣口、呼吸机和排渣管等。排渣系统的设计可根据物料性质和分级结果进行调整，以确保有效地排除不需要的物料。

4.控制系统：控制系统用于控制机械分级机的工作状态和分级效果。它通常包括电气控制箱、控制面板和传感器等。控制系统可以根据需要进行调整和优化，实现自动化控制和远程监控。

二、工作原理： 当物料进入机械分级机时，首先通过进料系统进入分级室。物料在进料时受到轴向振动的作用，使其均匀地分布在分级室内。然后，驱动装置提供的振动力使得物料在筛网上产生振动，从而使较小颗粒的物料通过筛网，而较大颗粒的物料被挡住。

筛网上的孔径决定了分级的精度和分离效果。如果孔径较大，那么只有较大颗粒的物料可以通过筛网，较小颗粒的物料被筛网挡住。反之，如果孔径较小，那么只有较小颗粒的物料可以通过筛网，较大颗粒的物料被筛网挡住。

根据物料的不同粒径和分级要求，可以通过调整分级框架、筛网和驱动装置等参数来实现不同的分级效果。

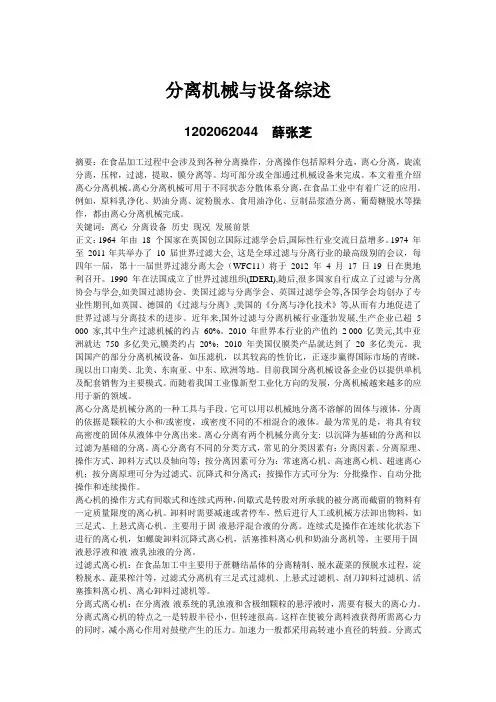

分离机械与设备综述

1202062044 薛张芝

摘要：在食品加工过程中会涉及到各种分离操作，分离操作包括原料分选，离心分离，旋流分离，压榨，过滤，提取，膜分离等。均可部分或全部通过机械设备来完成。本文着重介绍离心分离机械。离心分离机械可用于不同状态分散体系分离，在食品工业中有着广泛的应用。例如，原料乳净化、奶油分离、淀粉脱水、食用油净化、豆制品浆渣分离、葡萄糖脱水等操作，都由离心分离机械完成。

关键词：离心 分离设备 历史 现况 发展前景

正文：1964 年由 18 个国家在英国创立国际过滤学会后,国际性行业交流日益增多。1974 年至 2011年共举办了 10 届世界过滤大会, 这是全球过滤与分离行业的最高级别的会议，每四年一届，第十一届世界过滤分离大会（WFC11）将于 2012 年 4 月17 日-19 日在奥地利召开。1990 年在法国成立了世界过滤组织(IDERI),随后,很多国家自行成立了过滤与分离协会与学会,如美国过滤协会、美国过滤与分离学会、英国过滤学会等,各国学会均创办了专业性期刊,如英国、德国的《过滤与分离》,美国的《分离与净化技术》等,从而有力地促进了世界过滤与分离技术的进步。近年来,国外过滤与分离机械行业蓬勃发展,生产企业已超 5

000 家,其中生产过滤机械的约占 60%。2010 年世界本行业的产值约 2 000 亿美元,其中亚洲就达 750 多亿美元,膜类约占 20%；2010 年美国仅膜类产品就达到了 20多亿美元。我国国产的部分分离机械设备，如压滤机，以其较高的性价比，正逐步赢得国际市场的青睐，现以出口南美、北美、东南亚、中东、欧洲等地。目前我国分离机械设备企业仍以提供单机及配套销售为主要模式。而随着我国工业像新型工业化方向的发展，分离机械越来越多的应用于新的领域。

离心分离是机械分离的一种工具与手段。它可以用以机械地分离不溶解的固体与液体，分离的依据是颗粒的大小和/或密度，或密度不同的不相混合的液体。最为常见的是，将具有较高密度的固体从液体中分离出来。离心分离有两个机械分离分支: 以沉降为基础的分离和以过滤为基础的分离。离心分离有不同的分类方式，常见的分类因素有：分离因素、分离原理、操作方式、卸料方式以及轴向等；按分离因素可分为：常速离心机、高速离心机、超速离心机；按分离原理可分为过滤式、沉降式和分离式；按操作方式可分为: 分批操作、自动分批操作和连续操作。

机械分离设备的工作原理

机械分离设备是广泛应用于化工、制药、食品、环保等行业的一类重要设备，它通过物料中不同的物理性质来实现固液、液液或气液的分离。本文将详细介绍几种常见的机械分离设备的工作原理。

一、离心分离机的工作原理

离心分离机是一种通过离心力原理来实现分离的设备。它利用物料中不同物理性质和浓度的不同，在高速旋转的离心机转鼓中产生离心力，使固体颗粒或液滴与液体相互分离。离心分离机通常由电动机、传动系统和旋转的离心机转鼓组成。当离心机运转时，电动机带动传动系统将转鼓高速旋转，使待分离物料通过进料管进入旋转的转鼓中。由于离心力的作用，固体颗粒或液滴会沉积到转鼓壁上，而液体则从转鼓的出口排出。离心分离机的分离效果主要受到转鼓转速和物料性质的影响。

二、过滤机的工作原理

过滤机是通过压力差将物料中的悬浮物分离的一种设备。它由过滤介质和滤布组成。当物料通过过滤介质时，大颗粒的固体物质会被滤住，而液体则通过过滤介质流出。过滤机的工作过程中，需要对物料施加一定的压力，使物料能够顺利通过过滤介质。过滤机广泛应用于化工、制药等行业的固液分离过程中。

三、沉淀器的工作原理 沉淀器是一种通过物料中不同密度的形成物质之间的分离的设备。它利用物料中不同物质的密度差异，通过重力作用使固体物质沉降到底部，而液体则从上部排出。沉淀器通常由一个大容器和上下两个出口组成。物料从上部进入容器后，由于重力的作用，高密度的固体物质会迅速沉淀到底部，而低密度的液体则从上部出口流出。沉淀器的分离效果主要取决于物料的浓度、粒度和沉淀时间等因素。

四、旋流分离器的工作原理

旋流分离器是一种通过液体在高速旋转的锥形筒内产生旋流来实现固液或液液分离的设备。它利用液体流体在旋流器内形成的离心力使固体颗粒或液滴与液体相互分离。旋流分离器通常由进料管、旋流器和出口组成。当物料通过进料管进入旋流器时，由于旋流器的高速旋转，固体颗粒或液滴会随着旋流运动而分离出来，并从离心力较大的部分被排出，而液体则从离心力较小的部分流向出口。

稀土磁盘分离净化废水设备的工作原理

1前言

邯钢集团型棒材厂型一车间年产坯材40万t，正常用水量为750m3/h，原水处理工艺为旋流井加平流沉淀池，回用水微细悬浮物的含量比较高，为120mg/L左右，对轧机冷却和产品表面质量都有很大影响。悬浮物中的98%以上为磁性物质，利用稀土磁盘分离净化废水设备可将磁性物质除去，达到净化废水，循环使用的目的。

2稀土磁盘分离净化废水设备的工作原理

稀土磁盘分离净化废水设备是由用稀土永磁材料做成的磁盘一片片串装而成，磁盘间为流水通道，通过对磁盘上磁极的布置，使磁盘间形成强磁场。当水流流经磁盘间的流道时，水中所含的磁性悬浮颗粒，受到磁场的吸引力Fm的作用，同时也受到重力Fg和水流阻力Fc的作用，当Fm大于(Fg+Fc)在磁力方向上的分量时，颗粒向磁源方向移动，从流体中分离出来，吸附到磁盘上。磁盘以0.125r/min～5r/min的转速运转，让悬浮物脱去大部分水份，运转到刮渣条时，形成隔磁卸渣带，由刮渣轮刮入螺旋输送机，渣被输入渣池。被刮去渣的磁盘又重新转入水中，就形成了周而复始的稀土磁盘分离净化废水过程。

3设备应用工艺流程布置及特点

应用稀土磁盘的工艺流程布置如图1所示。

4水处理效果

对稀土磁盘进、出口水中悬浮物的含量进行测定，其结果如表1所示：

出渣平均含水率为70.1%，远远低于自然沉降污泥的含水率，减少了污泥的体积，便于运输。同时废水循环利用率为96%。

原设计参数为：

废水循环利用率>95%；回用水悬浮物<40mg/L；悬浮物去除率>70%；出渣含水率<75%可以看出，各项指标均达到预期目标。

5经济效益和社会效益

使用稀土磁盘分离净化废水设备后，总投资330万元，一年半可收回全部投资，年回收氧化铁皮1500t，价值20.25万元，年降低水耗190万元，减少轧制废品7.2万元，减少质量异议5万元。更重要的是，华北地区水资源比较匮乏，年减少滏阳河河水用量80万t，减轻了邯郸市目前用水紧张的状况，另外，实现了零排放，彻底解决了以往外排水超标的问题，改善了沁河河水水质，美化了环境。
