电动汽车充电桩的工作原理

1. 电动汽车充电设施的主要内容

电动汽车充电设施包含的内容较为广泛，包括充电电池、充电电缆、充电接口以及充电站建设中与电动汽车充电相关的相它设施等。关于电动汽车充电接口、充电电缆、充电电池、电动汽车充电站等国家已经颁布相应的标准、各对口部委也已出台相应的规范，在本项目中不再展开。本项目研究关注的主要目标是与民生计量息息相关的牵涉贸易结算的电动汽车充电桩。

2. 电动汽车充电桩的工作原理

直流充电桩（机）的工作原理及图示如下：

大功率电动汽车充电机(快速充电模式)的结构框图如图一所示，通过三相电网输入交流电，经过三相桥式不可控整流电路整流变成直流电，滤波后提供给高频DC-DC功率变换器，功率变换器经过直直变换输出需要的直流，再次滤波后为电动汽车动力蓄电池充电。

图一

交流充电桩的工作原理及图示如下：

交流充电桩一般为常规充电模式, 图二为交流充电桩的原理图,其人机交互界面采用大屏幕LCD彩色触摸屏，充电可选择定电量、定时间、定金额、自动（充满为止）四种模式。充电桩的交流工作电压220V±15％，额度输出功率3.5KW、7KW，普通纯电动轿车用充电桩充满电需要4-5个小时，由于充电桩造价低廉、主要安装在停车场，适用于慢充动力电池。 图二

3. 研究的目的和意义

与各地对电动汽车充电设施的建设情况相比，该产业相关的国家标准、行业标准、地方标准的编制相对滞后。电动汽车充电装置国家检定规程至今尚未出台。电动汽车充电站就像加油站，充电桩就像加油机一样，都是电动汽车推广应用的基础条件，而关于电动汽车充电设备的产品标准和检测技术等在我国尚处于刚刚起步阶段。

纯电动汽车的peu工作原理

纯电动汽车的PEU工作原理

随着环境污染和气候变化的日益严重，纯电动汽车作为一种无污染的交通工具，受到了越来越多人的关注和青睐。纯电动汽车的工作原理主要依靠其动力电池组和动力电机来实现。本文将详细介绍纯电动汽车的PEU（Power Electronic Unit）工作原理。

PEU是纯电动汽车中的核心部件之一，负责控制电池组和电机之间的能量转换和传递。PEU通常由直流/直流转换器（DC/DC

Converter）、直流/交流逆变器（DC/AC Inverter）和电机控制器（Motor Controller）等组成。

我们来看看直流/直流转换器的工作原理。直流/直流转换器主要负责将电池组输出的直流电能转换为适合电机的直流电能。它通过调整电池组的电压和电流，以满足电机的工作要求。直流/直流转换器一般采用开关电源技术，通过开关管的开关和关断来实现电能的转换。

接下来是直流/交流逆变器的工作原理。直流/交流逆变器主要负责将直流电能转换为交流电能，以驱动电机工作。逆变器内部采用了高频开关器件，如IGBT（Insulated Gate Bipolar Transistor）或MOSFET（Metal-Oxide-Semiconductor Field-Effect Transistor），通过高频开关来控制电流的流动和电压的变化，从而实现直流到交流的转换。

最后是电机控制器的工作原理。电机控制器主要负责对电机进行控制和调节，确保电机以合适的转速和扭矩工作。电机控制器通过接收来自车辆的各种信号，如加速踏板的信号、刹车信号等，来确定电机的控制策略。然后，它会根据电机的工作状态和要求，输出相应的控制信号给直流/交流逆变器，以控制电机的运行。

纯电动汽车的PEU工作原理可以简单概括为：电池组通过直流/直流转换器将直流电能转换为合适的电压和电流；逆变器将直流电能转换为交流电能，以驱动电机工作；电机控制器对电机进行控制和调节，确保电机以合适的方式工作。

汽车防夹电动车窗的工作原理

目前，汽车的防夹电动车窗（包括防夹电动天窗）的防夹功能的实现需要“触觉”、“视觉”的配合。所谓“触觉”，便是当电动车窗机构感触到有异物在玻璃上，会主动停止玻璃上升工作。

防夹电动车窗的电路原理如图，在关闭的过程中，驱动机构中有电子控制单位（ECU）及霍尔传感器时刻检测电动机的转速，当霍尔传感器检测到转速有变化时就会向ECU传送信息，ECU向继电器发出指令，使电动机停转或反转（下降），车窗也就停止上升或下降。

防夹电动车窗的电路原理图

防夹电动车窗重要是针对快速升降（主要是上升），在快速上升过程中，如果有手臂或者其他物体进入玻璃上升区域内时，玻璃上升受到阻碍，停止上升，但电机仍在工作，所以会造成电机过热甚至烧坏电机。

防夹系统主要是防备行人在玻璃上升过程中被夹伤，同时也起到了防止电机过热和烧坏（欢迎专家指正）。在电机上面会有一个防夹模块（防夹ECU），当玻璃在上升过程时受到阻碍，当阻力大于一定值时（防夹ECU标定值），ECU会判断玻璃上升区域有障碍物，停止上升并翻转，避免电机过热或者烧坏的情况发生。

防夹模块需要根据不同的路况进行标定，保证电机不会由于误判而翻转。

1.防夹电动车窗车窗玻璃移动过程中的阻力变化与车窗玻璃到达终端的阻力是不一样的，后者阻力远较前者阻力大得多，因此控制方式也不一样。

2.当车窗玻璃到达关闭的终端时因阻力变大电动机过载电流也变大，继电器靠过载保护装置会主动切断电流。有的汽车设有玻璃升降中点的限位开关，当玻璃到达终端时压住限位开关，电流被切断电动机就停止运转了。

防夹功能原理

所谓防夹，便是加装一组电流感应器，由霍尔传感器时刻检测着电动机的转速，当电动车窗升起时，一旦电动马达转速减缓，当霍尔传感器检测到转速有变化时就会向ECU报告信息，ECU向继电器发出指令，电路会让电流反向，使电动机停转或反转（下降），于是车窗也就停止移动或下降，因此具有一定的防夹功能。

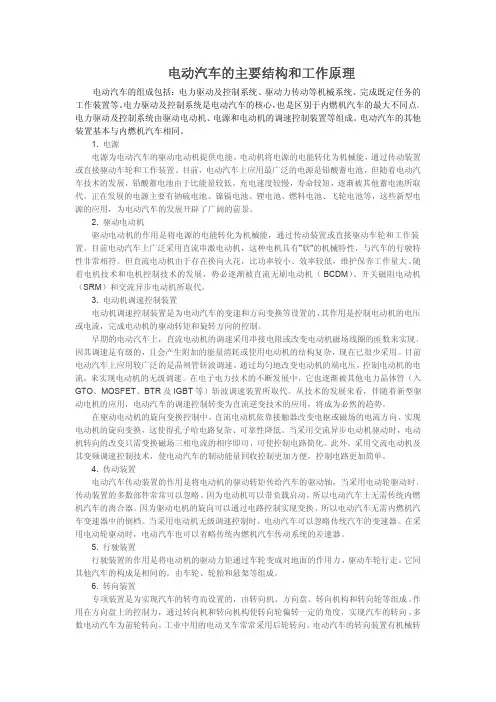

电动汽车的主要结构和工作原理

电动汽车的组成包括：电力驱动及控制系统、驱动力传动等机械系统、完成既定任务的

工作装置等。电力驱动及控制系统是电动汽车的核心，也是区别于内燃机汽车的最大不同点。

电力驱动及控制系统由驱动电动机、电源和电动机的调速控制装置等组成。电动汽车的其他

装置基本与内燃机汽车相同。

1.电源

电源为电动汽车的驱动电动机提供电能，电动机将电源的电能转化为机械能，通过传动装置

或直接驱动车轮和工作装置。目前，电动汽车上应用最广泛的电源是铅酸蓄电池，但随着电动汽

车技术的发展，铅酸蓄电池由于比能量较低，充电速度较慢，寿命较短，逐渐被其他蓄电池所取

代。正在发展的电源主要有钠硫电池、镍镉电池、锂电池、燃料电池、飞轮电池等，这些新型电

源的应用，为电动汽车的发展开辟了广阔的前景。

2.驱动电动机

驱动电动机的作用是将电源的电能转化为机械能，通过传动装置或直接驱动车轮和工作装

置。目前电动汽车上广泛采用直流串激电动机，这种电机具有"软"的机械特性，与汽车的行驶特

性非常相符。但直流电动机由于存在换向火花，比功率较小、效率较低，维护保养工作量大，随

着电机技术和电机控制技术的发展，势必逐渐被直流无刷电动机（BCDM）、开关磁阻电动机

（SRM）和交流异步电动机所取代。

3.电动机调速控制装置

电动机调速控制装置是为电动汽车的变速和方向变换等设置的，其作用是控制电动机的电压

或电流，完成电动机的驱动转矩和旋转方向的控制。

早期的电动汽车上，直流电动机的调速采用串接电阻或改变电动机磁场线圈的匝数来实现。

因其调速是有级的，且会产生附加的能量消耗或使用电动机的结构复杂，现在已很少采用。目前

电动汽车上应用较广泛的是晶闸管斩波调速，通过均匀地改变电动机的端电压，控制电动机的电

流，来实现电动机的无级调速。在电子电力技术的不断发展中，它也逐渐被其他电力晶体管（入

GTO、MOSFET、BTR及IGBT等）斩波调速装置所取代。从技术的发展来看，伴随着新型驱
