可编辑修改精选全文完整版脚手架拆除方案1、施工技术准备认真编制外架拆除方案，并保证其正确的实施与落实，拆除前做好外架拆除的安全、技术交底工作，形成书面资料存档备查。
合理安排外墙相关工序，根据现场实际情况考虑井架拆除时间。
避免因工序安排不合理造成工期影响，增加项目成本。
2、作业条件的准备：(1)对工人进行必要的技术、安全交底，教育工人树立“质量第一，安全第一”的正确思想；遵守有关施工和安全的技术法规和操作规程。
(2)拆除前应全面检查脚手架的扣件的连接，连墙杆、支撑体系、卸载装置等是否完好。
(3)做好工作面准备—检查道路、垂直和水平运输是否畅通，脚手架和脚手板是否安全，操作场所是否清理干净，外架防护是否完好等。
(4)清除脚手架上的杂物及地面障碍物。
3、拆除顺序及方法(1)当某层外墙施工并经验收完成后，开始拆除。
每次拆除的时间暂定于中午12：00时，尽量避免安全隐患。
(2)必须严格遵守拆除顺序，由上而下，逐层进行，先绑者后拆，后绑者先拆，首先要机电人员拆除外架上的电气设备，外架拆除时应先依次拆除安全网、栏杆、脚手板、剪刀撑，而后依次拆除小横杆、大横杆、立杆、附墙杆、卸载钢丝绳。
(3)连墙杆必须随脚手架逐层拆除，严禁将连墙杆整层或数层拆除后再拆除脚手架，分段拆除高差不应大于2步，如高差大于2步，应增设连墙杆加固。
(4)在拆除作业中，应在其他杆件拆到连墙杆高度时，最后拆除连墙杆。
(5)最后一道连墙杆拆除前，应先设置抛撑后，再拆除连墙杆，以确保脚手架拆除过程中的稳定性。
(6)外架上至下分次拆除，拆除前在做好外架全封闭，避免高低交叉作业时引起安全事故。
拆除时各种配件及工具严禁抛掷至地面。
(7)在拆脚手架期间，派专人员配合切割埋件及修补洞口工作。
在切割时用铁皮挡板，用来接住切割时所产生火花向外溅，必要时派人在切割位置用水淋湿或配备灭火器材，防止火花发生意外。
(8)拆下材料如用人力传递时应由上而下传到地面，传递人员所站位置要错开，不能成一直线，不得向下抛掷物料，拆下材料必须按长、短分规格、分类堆放在指定的位置，用汽车及时清理运走。
工程进度脚手架拆除方案背景在建筑施工过程中，搭建脚手架是必不可少的。
脚手架的搭建可以帮助工人们在施工高处进行作业，确保施工安全和效率。
而在施工完成后，需要对脚手架进行拆除，以便下一步施工。
在拆除脚手架时，需要进行详细的方案制定，以确保拆除作业的安全和顺利。
目标本文旨在为工程师提供一个脚手架拆除的方案，以确保拆除工作的顺利和安全。
拆除的准备工作在拆除脚手架前，必须进行准备工作，这些工作包括：检查脚手架的稳定性在拆除脚手架前，必须检查所有组建连接点的结构是否稳定，以确保其中没有任何损坏或破坏。
检查脚手架的横向支撑在拆除脚手架前，必须检查其横向支撑是否已经卸除，如果未卸除，则须先卸除，以便下一步操作。
检查脚手架的垂直支撑平衡在拆除脚手架前，必须检查其垂直支撑是否平衡，如出现倾斜情况需要进行调整。
安装安全防护措施在拆除脚手架时，必须为工人们提供安全防护措施，如安全绳索、安全带等措施，以确保员工的安全。
具体拆除方案在完成上述准备工作后，可以开始详细的拆除方案的制定。
拆除方案如下：1. 卸除水平支撑首先，需要卸除脚手架的水平支撑，以便进行下一步操作。
卸除水平支撑时，需要保证整体平衡。
2. 卸除垂直支撑接下来，需要卸除垂直支撑。
在卸除支撑过程中，需要保证整体平衡，以免出现倾斜等安全隐患。
3. 卸除配重当卸除完所有的垂直支撑后，需要卸除配重。
在卸除配重过程中，需要按照规定的方式进行卸载，不得乱坠。
4. 拆除桥面板和脚手架主体在卸除完配重之后，需要进行最后一步操作，即拆除桥面板和脚手架主体。
在拆除桥面板和脚手架主体时，需要确保整个结构的平衡，以免出现意外情况。
总结根据上述方案，可以在拆除脚手架时确保工人的安全，并顺利进行拆除工作。
在实践中，需要根据实际情况进行具体方案的制定，以确保拆除工作的顺利进行。
第1篇一、工程概况本工程为某住宅楼外脚手架拆除施工，脚手架高度为20米，采用双排外脚手架结构，立杆间距为1.5米，水平杆步距为1.8米，剪刀撑及水平撑设置合理，安全可靠。
脚手架材料主要包括钢管、扣件、脚手板、安全网等。
二、施工准备1. 人员准备- 指定一名具有丰富经验的脚手架拆除施工负责人。
- 组织施工人员进行安全技术交底，确保施工人员了解拆除过程中的安全注意事项。
- 施工人员需具备相应的施工技能和身体素质。
2. 材料准备- 检查所有脚手架材料是否符合规范要求，确保材料完好无损。
- 准备足够的工具，如撬棍、钢丝绳、滑轮、起重设备等。
3. 机械设备准备- 准备起重机械，如吊车、卷扬机等，用于脚手架的吊运和拆除。
- 准备安全防护用品，如安全帽、安全带、防护眼镜等。
4. 施工场地准备- 清理施工场地，确保无障碍物。
- 设置安全警戒线，防止无关人员进入施工区域。
三、施工步骤1. 准备工作- 检查脚手架结构，确认无松动、变形等情况。
- 检查安全网、防护栏杆等安全设施是否完好。
2. 拆除顺序- 按照从上到下、从外到内的顺序进行拆除。
- 首先拆除脚手板，然后拆除水平杆、剪刀撑和水平撑。
- 最后拆除立杆和斜撑。
3. 具体操作步骤- 拆除脚手板：使用撬棍将脚手板从横杆上撬下，逐层向下拆除。
- 拆除水平杆：先拆除两端扣件，然后使用撬棍将水平杆从立杆上撬下。
- 拆除剪刀撑和水平撑：先拆除两端扣件，然后使用撬棍将剪刀撑和水平撑从立杆上撬下。
- 拆除立杆和斜撑：使用起重机械将立杆和斜撑吊起，然后拆除两端扣件，将材料运至地面。
4. 安全注意事项- 拆除过程中，施工人员必须佩戴安全帽、安全带等防护用品。
- 使用起重机械时，必须遵守操作规程，确保安全。
- 拆除材料必须堆放整齐，不得影响交通和人员通行。
- 施工现场必须设置安全警戒线，防止无关人员进入。
四、施工质量控制1. 材料质量：所有拆除材料必须符合国家标准，确保材料质量。
2. 施工质量：严格按照施工方案进行拆除，确保施工质量。
脚手架拆除施工方案脚手架拆除施工方案精选4篇（一）脚手架拆除是一项复杂的工程，需要注意安全性和施工流程。
下面是一种常见的脚手架拆除施工方案：1. 清理工作区域：首先，清理拆除工作区域，移除任何可能干扰拆除施工的障碍物，并确保周围空间足够使用拆除设备。
2. 材料准备：准备所有必要的工具和设备，包括安全绳、安全带、安全帽、手套、切割工具、螺丝刀、气动工具等。
3. 拆除脚手架横杆：使用螺丝刀或气动工具逐个拆除脚手架横杆，确保拆除过程中不会有任何杆件掉落或摇晃。
使用安全绳和安全带，并在需要时请工人穿戴安全帽和手套。
4. 拆除脚手架立杆：开始拆除脚手架立杆前，请确保所有立杆都已经与建筑物牢固地连接。
然后，使用切割工具对立杆进行切割，确保安全地拆除。
5. 拆除脚手架底部支撑：接下来，拆除脚手架的底部支撑，包括支撑台和垫脚。
确保拆除过程中不会对建筑物或地面产生损坏。
6. 清理工作区域：最后，清理工作区域，移除所有的拆除碎片和杂物。
确保工作区域干净整洁，没有任何安全隐患。
需要注意的是，在拆除脚手架的过程中，一定要严格按照安全规范操作，并保持沟通和协作，确保工人和现场周围人员的安全。
如果对脚手架拆除施工不熟悉，建议请专业的拆除公司进行操作，以确保工作的高效和安全。
脚手架拆除施工方案精选4篇（二）脚手架施工方案一、施工前准备工作1.施工现场的勘测：对施工现场进展勘测，查明地形、地质条件，并制定相应的施工方案。
2.材料准备：根据施工需求，准备所需的脚手架材料，包括主材、配材、连接件等。
3.脚手架搭设方案：根据施工图纸和实际情况，制定脚手架的搭设方案。
4.平安措施的制定：根据相关法规和标准，制定相应的平安措施，确保施工平安。
二、脚手架搭设工作1.搭设根底支撑：根据地基的质量和形状，选择适当的根底支撑方式，如使用钢管插入地面或使用定型根底支撑。
2.竖杆搭设：在根底支撑的根底上，按照施工方案和设计要求，开场搭设竖杆，首先确定竖杆位置，然后按照一定的间距进展竖杆的固定和调整。
脚手架搭拆专项施工方案
《脚手架搭拆专项施工方案》
一、施工前准备
1. 掌握相关安全规范和操作流程，确保施工人员具备相关技能和证书。
2. 准备所需的脚手架材料、工具和设备，并进行检查确认无损坏和缺陷。
3. 清理施工区域，确保地面平整无障碍物，并设置施工警示标志。
二、脚手架搭建
1. 将脚手架构件按照设计图纸和指引进行合理规划和分拣。
2. 按照搭建顺序和步骤进行脚手架组装，确保每个连接部位牢固可靠，严禁超载使用。
3. 定期检查脚手架的稳定性和承重能力，确保施工人员的安全。
三、脚手架拆除
1. 移除脚手架上的工具和材料，清理工作台面。
2. 按照逆向顺序进行脚手架的拆卸，确保拆除过程中不损坏周围的建筑结构和设备设施。
3. 将拆卸下来的脚手架构件进行清点、整理和储存，以备下次使用。
四、施工后清理
1. 清理施工现场，保持整洁有序，防止杂物和建筑垃圾堆积。
2. 对脚手架进行全面的检查和维护，修复和更换损坏部件，确
保脚手架的使用安全性。
五、安全注意事项
1. 施工人员必须配备必要的安全防护用具，并接受相关的安全培训。
2. 严禁擅自修改脚手架结构和使用不符合规范的构件。
3. 雨雪天气和强风天气时禁止使用脚手架。
4. 认真执行现场施工管理规定，确保脚手架搭拆过程的安全。
六、施工验收
1. 完成脚手架搭拆后，组织相关人员进行全面验收，确认工程质量和施工安全符合要求。
2. 将完整的施工资料进行整理和归档，以备后续的使用和管理。
以上就是《脚手架搭拆专项施工方案》，希望能够对相关人员在施工过程中提供指导和参考。

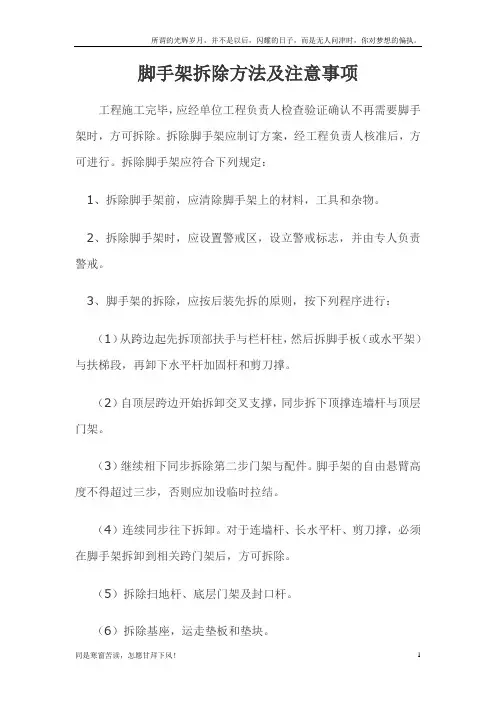

脚手架拆除方法及注意事项工程施工完毕，应经单位工程负责人检查验证确认不再需要脚手架时，方可拆除。
拆除脚手架应制订方案，经工程负责人核准后，方可进行。
拆除脚手架应符合下列规定：1、拆除脚手架前，应清除脚手架上的材料，工具和杂物。
2、拆除脚手架时，应设置警戒区，设立警戒标志，并由专人负责警戒。
3、脚手架的拆除，应按后装先拆的原则，按下列程序进行：（1）从跨边起先拆顶部扶手与栏杆柱，然后拆脚手板（或水平架）与扶梯段，再卸下水平杆加固杆和剪刀撑。
（2）自顶层跨边开始拆卸交叉支撑，同步拆下顶撑连墙杆与顶层门架。
（3）继续相下同步拆除第二步门架与配件。
脚手架的自由悬臂高度不得超过三步，否则应加设临时拉结。
（4）连续同步往下拆卸。
对于连墙杆、长水平杆、剪刀撑，必须在脚手架拆卸到相关跨门架后，方可拆除。
（5）拆除扫地杆、底层门架及封口杆。
（6）拆除基座，运走垫板和垫块。
4、脚手架的拆卸必须遵守下列安全要求：（1）工人必须站在临时设置的脚手板上进行拆除作业。
（2）拆除工作中，严禁使用榔头等硬物击打、撬挖。
拆下的连接棒应放入袋内，锁臂应先传递至地面并放入室内堆存。
（3）拆卸连接部件时，应先将锁座上的锁板与搭钩上的锁片转至开启位置，然后开始拆卸，不准硬拉，严禁敲击。
（4）拆除的门架、钢管与配件，应成捆用机械吊运或井架传送至地面，防止碰撞，严禁抛掷。
1）脚手架拆除要在脚手架的施工均已完毕并经工程负责人认为不再需要脚手架时方可拆除。
2）脚手架顶部开始拆除，先自脚手架一端开始拆除顶部的扶手与栏杆横向水平杆件，再拆除脚手板，依次拆除栏杆、剪刀撑，脚手架与建筑物之间的链接杆不可提前拆除，拆除链接杆后，应立即组织人员将该处饰面修补完毕。
3）拆除脚手架应设置警戒区，并有专人负责警戒，拆除脚手架前应将脚手架上的留存材料、杂物等清理干净。
4）拆下的杆件与零配件，应按类分堆（扣件装入容器内），用吊车吊下，严禁高空抛掷。
5）拆下的杆件与零配件运到地面时，应随时按品种分规格堆方整齐，妥善保管。
外脚手架拆除施工方案(完整版)范本一：【外脚手架拆除施工方案(完整版)】1. 施工概述：1.1 施工目的：对外脚手架进行拆除，确保施工场地的安全整洁。
1.2 施工地点：详细说明拆除的外脚手架所在位置及范围。
1.3 施工要求：列出拆除施工过程中需要注意的要求，如安全防护、环境保护等。
2. 施工人员和责任：2.1 施工负责人：指定一名具有相关经验和资质的人员负责施工工作，包括协调和指导施工人员。
2.2 施工人员：明确施工队伍的构成和人员职责，如拆除人员、安全监督员等。
3. 施工准备：3.1 安全措施：列出拆除施工中需要采取的安全措施，如佩戴安全帽、使用安全绳索等。
3.2 工具材料准备：列出拆除外脚手架所需的工具和材料清单，如扳手、起重机械等。
4. 拆除步骤：4.1 清理周边：清理外脚手架周边的杂物和障碍物，确保施工区域的整洁。
4.2 拆除连接件：按照预定的顺序，逐步拆除外脚手架的连接件，确保拆除过程平稳有序。
4.3 拆除主体结构：根据安全要求，采用合适的方法和工具拆除外脚手架的主体结构。
4.4 清理现场：拆除完成后，彻底清理施工现场，确保无残留物和安全隐患。
附件：1. 外脚手架拆除工具清单2. 外脚手架拆除安全措施法律名词及注释：1.《建筑法》：全国人民代表大会常务委员会依法制定的建筑行业法律法规。
2.《安全生产法》：全国人民代表大会常务委员会根据国家安全生产监督管理的需要制定的法律。
范本二：【外脚手架拆除施工方案(完整版)】1. 施工概述：1.1 施工目的：拆除外脚手架设备，为后续施工阶段提供空间。
1.2 施工地点：明确外脚手架设备所在地点及范围。
1.3 施工要求：详细说明拆除施工过程中需要注意的要求，如保证施工安全、保护周边环境等。
2. 施工人员和责任：2.1 施工负责人：指定一名有相关经验和资质的人员负责施工工作，包括统筹协调和指导施工人员。
2.2 施工人员：明确施工团队的成员及其职责，如拆除人员、安全监督员等。
一、工程概况为确保脚手架拆除工作的顺利进行，保障施工人员生命财产安全，本方案针对本工程脚手架拆除工作制定以下专项方案。
二、编制依据1. 《建筑工程安全生产管理条例》2. 《建筑工程脚手架安全技术规范》3. 《建筑施工高处作业安全技术规范》4. 《建筑施工安全生产标准化考评办法》三、拆除范围及内容1. 拆除范围：本工程所有脚手架及其相关附件。
2. 拆除内容：栏杆、脚手板、剪刀撑、横向水平杆、纵向水平杆、立杆、连墙件等。
四、拆除步骤及方法1. 拆除顺序：按照由上至下、先搭后拆、后搭先拆的原则进行。
2. 拆除步骤：（1）拆除栏杆、脚手板、剪刀撑等非承重部件；（2）拆除横向水平杆、纵向水平杆；（3）拆除立杆；（4）拆除连墙件。
五、安全措施1. 人员安全：（1）拆除作业人员必须持证上岗，并接受安全技术培训；（2）拆除作业人员应穿戴安全帽、安全带、防滑鞋等个人防护用品；（3）作业人员应熟悉拆除作业流程，掌握安全操作技能。
2. 机械设备安全：（1）拆除作业使用的机械设备必须符合国家规定，并定期进行检查、维护；（2）机械设备操作人员应持证上岗，并接受安全技术培训。
3. 施工现场安全：（1）拆除作业现场应设置警戒区域，并设置明显的警示标志；（2）施工现场应设置专人负责指挥、协调拆除作业；（3）拆除作业过程中，严禁上下同时作业；（4）拆除后的材料应按品种、规格堆放整齐，并妥善保管。
六、应急预案1. 人员伤亡事故：（1）立即停止拆除作业，启动应急预案；（2）及时将伤员送往医院救治；（3）保护现场，配合相关部门进行调查。
2. 设备故障：（1）立即停止使用故障设备，排除故障；（2）对故障设备进行维修或更换。
七、拆除作业时间及进度安排1. 拆除作业时间：根据工程实际情况，制定合理的拆除作业时间表；2. 拆除进度安排：按照拆除顺序，分阶段进行拆除作业。
八、总结本脚手架拆除专项方案旨在确保脚手架拆除工作的顺利进行，保障施工人员生命财产安全。
第1篇一、前言为确保脚手架拆除施工安全、高效、有序进行，特制定本施工方案。
本方案遵循《建筑工程施工安全规范》、《建筑工程脚手架搭设与拆除安全技术规程》等相关法律法规和标准，确保施工过程中的安全与质量。
二、工程概况1. 工程名称：XX建筑工程2. 工程地点：XX市XX区XX路XX号3. 工程规模：总建筑面积XX万平方米4. 脚手架类型：双排扣件式钢管脚手架5. 脚手架搭设高度：XX米6. 脚手架拆除时间：预计XX年XX月XX日至XX年XX月XX日三、施工准备1. 组织机构（1）成立脚手架拆除工程领导小组，负责工程的组织、协调、监督工作。
（2）设立现场施工管理组，负责现场施工的日常管理工作。
2. 技术准备（1）熟悉施工图纸，了解脚手架搭设及拆除的技术要求。
（2）组织施工人员进行技术交底，明确施工过程中的安全注意事项。
3. 材料准备（1）脚手架拆除所需工具：剪刀式脚手架拆除机、手动葫芦、钢丝绳、吊钩、铁锤、撬棍等。
（2）脚手架拆除所需材料：安全网、防护栏杆、踢脚板、防护罩等。
4. 人员准备（1）组织施工人员进行安全教育和技术培训，提高施工人员的安全意识和操作技能。
（2）对施工人员进行安全技术交底，确保施工人员了解施工过程中的安全注意事项。
四、施工方法及工艺1. 拆除前的准备工作（1）检查脚手架结构，确认无损坏、变形等情况。
（2）清除脚手架上的杂物，确保施工环境整洁。
（3）设置安全警示标志，提醒过往人员注意安全。
2. 拆除顺序（1）拆除脚手架顶部防护栏杆、安全网、踢脚板等附属设施。
（2）拆除脚手架立杆、横杆、斜撑等主体结构。
（3）拆除脚手架连接件，如扣件、螺栓等。
3. 拆除步骤（1）拆除顶部防护栏杆、安全网、踢脚板等附属设施时，注意不要对脚手架结构造成影响。
（2）拆除立杆、横杆、斜撑等主体结构时，从上往下依次进行，确保脚手架结构稳定。
（3）拆除连接件时，先松开扣件、螺栓等连接部位，再逐步拆除。
4. 拆除注意事项（1）拆除过程中，严禁施工人员攀爬脚手架，应使用梯子或升降机等设备进行作业。
霍尼韦尔特性材料和技术（中国）有限公司UOP中国2000吨/年催化剂工厂项目外脚手架局部拆除加固方案编制人：审核人：批准人：2014年5月10号成品车间外脚手架局部拆除加固方案因成品车间设备陆续进场，为配合设备安装，成品车间外脚手架需采取分段、分立面拆除，故对不拆除的脚手架两端必须采取可靠加固措施。
