变压器绝缘电阻摇测方法

实用标准文案

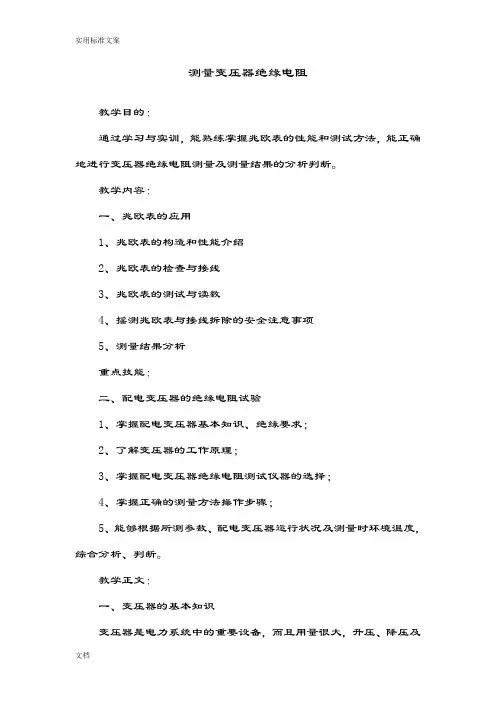

文档 测量变压器绝缘电阻

教学目的：

通过学习与实训，能熟练掌握兆欧表的性能和测试方法，能正确地进行变压器绝缘电阻测量及测量结果的分析判断。

教学内容：

一、兆欧表的应用

1、兆欧表的构造和性能介绍

2、兆欧表的检查与接线

3、兆欧表的测试与读数

4、摇测兆欧表与接线拆除的安全注意事项

5、测量结果分析

重点技能：

二、配电变压器的绝缘电阻试验

1、掌握配电变压器基本知识、绝缘要求；

2、了解变压器的工作原理；

3、掌握配电变压器绝缘电阻测试仪器的选择；

4、掌握正确的测量方法操作步骤；

5、能够根据所测参数、配电变压器运行状况及测量时环境温度，综合分析、判断。

教学正文：

一、变压器的基本知识

变压器是电力系统中的重要设备，而且用量很大，升压、降压及实用标准文案

文档 配电等都要用到变压器，每千瓦的发电设备往往需要有5 一8kVA 的变压器与之配套使用。是电力系统中的重要设备，为了把发电厂发出的电能经济的传输、合理的分配以及安全的使用，都要用到电力变压器；变压器的主要作用是传输电能，因此，额定容量是它的主要参数。额定容量是一个表现功率的惯用值，它是表征传输电能的大小，以kVA或MVA表示，当对变压器施加额定电压时，根据它来确定在规定条件下不超过温升限值的额定电流。双绕组变压器的额定容量即为绕组的额定容量，（由于变压器的效率很高，通常一，二次侧的额定容量设计成相等），多绕组变压器应对每个绕组的额定容量加以规定。其额定容量为量大的绕组额定容量；当变压器容量由冷却方式而变更时，则额定容量是指量大的容量。我国现在变压器的额定容量等级是按≈1.26的倍数增加的，如容量有100、125、160、200……kVA等，只有30 kVA和63000 kVA以外的容量等级与优先数系有所不同。变压器的容量大小与电压等级也是密切相关的。电压低，容量大时电流大，损耗增大；电压高，容量小时绝缘比例过大，变压器尺寸相对增大，因此，电压低的容量必小，电压高的容量必大。目前农网配电变压器多为油浸式变压器，这里就以三相油浸式配电变压器介绍配电变压器的结构。

变压器绝缘电阻测试步骤及方法

油浸自冷式变压器绝缘电阻的测量需要选用合适的兆欧表，并进行检查。首先，需要选择额定电压为2500V的兆欧表，并进行外观检查，包括外壳完整、玻璃无破损、摇把灵活、指针无卡阻、接线端子齐全完好、表线是单根软绝缘铜线且长度不超过5米等。其次，需要进行开路试验和短路试验，以确保兆欧表的正常工作。测试线也需要保持良好的绝缘，禁止使用双股麻花线或平行线。

对于变压器绝缘电阻的要求，需要分别测量高对低及地和低对高及地的绝缘电阻。合格的绝缘电阻应满足以下标准：与上次测得的数值相比较，数值不得降低30%；吸收比R60/R15在10～30℃时应为1.3被及以上；一次侧电压为10kV的变压器，其绝缘电阻的最低合格值与温度有关。

针对一台运行中的变压器进行绝缘测量的全过程需要进行以下操作。首先，需要将变压器停电、验电并放电。其次，需要按照要求进行接线，并进行兆欧表的校验。然后，需要进行绝缘电阻的测量，并记录测量值。最后，需要恢复变压器的正常运行。在整个过程中，安全措施应足够，以确保人员和设备的安全。

摇测变压器绕组绝缘电阻时，需要按照正确的接线方法进行操作。对于一次绕组，需要将三相引出端lU、lV、1W用裸铜线短接，以备接兆欧表“L”端；对于二次绕组，需要将引出端N、2U、2V、2W及地(地壳)用裸铜线短接后，接在兆欧表“E”端。如果需要减少表面泄漏的影响，可以在侧瓷套管的瓷裙上缠绕几匝裸铜线，再用绝缘导线接在兆欧表“G”端。

在进行测量之前，需要进行必要的准备工作。首先要签，并填写操作票并经模拟板试操作准确无误。确定工作负责人和监护人，并提前通知受影响的用户。物质准备方面，需要准备安全用具，如绝缘杆、绝缘手套、临时接地线、绝缘靴、标示牌等。还需要检查兆欧表等其他用具及材料，如临时用导线、扳子、电工工具等。材料准备方面，按照操作票的步骤，将变压器推出运行，达到“检修状态”，包括停电、验电、放电、挂临时接地线、悬挂标示牌等。

变压器绝缘电阻测试步骤及方法

步骤一：准备工作

1.1确认变压器的电源已经切断，安全隔离。

1.2检查测试仪器是否符合要求，如绝缘电阻仪、电源线、测试引线等。

1.3清洁测试引线和变压器绝缘端子，确保表面无杂质。

1.4记录变压器的相关信息，如型号、容量、绝缘等级等。

步骤二：连接测量电路

2.1将测试仪器的电源线与电源插座连接，确保电源正常。

2.2将测试引线分别与绝缘测试仪的L（线）、N（零线）插孔以及变压器的绝缘端子连接，确保连接牢固。

步骤三：设置测试参数

3.1根据变压器的绝缘等级和试验要求，设置测试仪器的测试电压。

3.2设置测试仪器的测试时间，可根据变压器的容量和绝缘状态灵敏程度来决定。

步骤四：执行测试

4.1打开测试仪器的电源，确保仪器正常启动。

4.2按下测试仪器上的测试按钮，开始进行绝缘电阻测试。

4.3在测试过程中，测试仪器会输出一定的测试电压，并测量变压器的绝缘电阻。 4.4测试仪器会在设定的测试时间内自动停止测试并显示测试结果。

步骤五：数据分析与记录

5.1检查测试仪器的显示屏，确认测试结果。

5.2对测试结果进行分析，比较实际测得的绝缘电阻与标准要求或历史数据，判断变压器的绝缘状态是否良好。

5.3将测试结果记录下来，包括测试日期、测试人员、测试仪器型号、测试电压、测试时间、测得的绝缘电阻等。

步骤六：后续处理措施

6.1如果变压器的绝缘电阻测试结果显示异常，如电阻值过低或温度上升过快等，应及时停机，排除故障。

6.2根据实际情况，可以进行再次测试以确认测试结果的准确性。

6.3当变压器的绝缘电阻与标准要求或历史数据相差较大时，可考虑更换或维修变压器。

6.4定期进行变压器的绝缘电阻测试，以保持变压器的绝缘状态良好，确保电力系统的安全运行。

方法介绍：

1.绝缘电阻测试仪：使用标准的绝缘电阻测试仪进行测试，该仪器具有可靠的测试准确性和安全保护功能。

2.测试电压：根据变压器的绝缘等级和试验要求，选择合适的测试电压。一般要求测试电压为变压器绝缘额定电压的1.5倍至2倍。 3.测试时间：根据变压器的容量和绝缘状态灵敏程度，合理选择测试时间。一般测试时间为1至10分钟。

变压器绝缘电阻测试标准及现场测量方法

变压器是电力系统中重要的电气设备之一，用于改变交流电压，使之适应不同的输配电要求。在变压器运行过程中，绝缘电阻的测量是一项必要的检测工作。本文将详细介绍变压器绝缘电阻测试的相关标准要求以及现场测量方法。

一、变压器绝缘电阻测试标准要求

变压器绝缘电阻测试主要参考国际电工委员会（IEC）标准以及国家标准。目前国际上广泛采用的标准为IEC 60076-1《电力变压器的结构、技术特性和试验》和IEC 60076-3《电力变压器试验》。国内标准参考了国际标准，并根据国内实际情况做出了一些调整，包括GB/T

6451《电力变压器试验规程》和DL/T596《变压器绝缘电阻和介损测试技术导则》等。

根据标准的要求，变压器绝缘电阻测试主要包括以下几个方面：

1. 绝缘电阻测量的测试电压与电流范围：测试电压一般分为工频电压和直流电压。工频电压一般为500V或1000V；直流电压一般为1000V或5000V。测试电流一般不超过1mA。

2. 测试时间：标准一般要求绝缘电阻测试时间为1分钟，也有要求为2分钟的。

3. 测试环境条件：测试环境要求相对湿度不超过80%，温度在20℃±5℃。

4. 测试方法：绝缘电阻测试一般采用万用电表或专用绝缘电阻仪进行。测试电源应具备足够的稳定性和准确性。

二、变压器绝缘电阻现场测量方法

变压器绝缘电阻的现场测量方法需要严格按照标准要求进行，具体步骤如下：

1. 准备工作：检查测试仪器的状态，确保测试仪器处于良好工作状态，如电池电量充足，测试仪器存储空间足够等。

2. 测量前的准备：断开变压器的电源，确保变压器处于安全状态。清除表面污垢，保证测量点的干净。

3. 连接测量仪器：将测试电极连接到变压器的高压绕组与地之间，低压绕组与地之间。注意保持电极与测量点的良好接触，以减小接触电阻。

4. 开始测量：打开测试仪器，设置测试电压和测试时间等参数。启动测量仪器，观察并记录测量结果。
