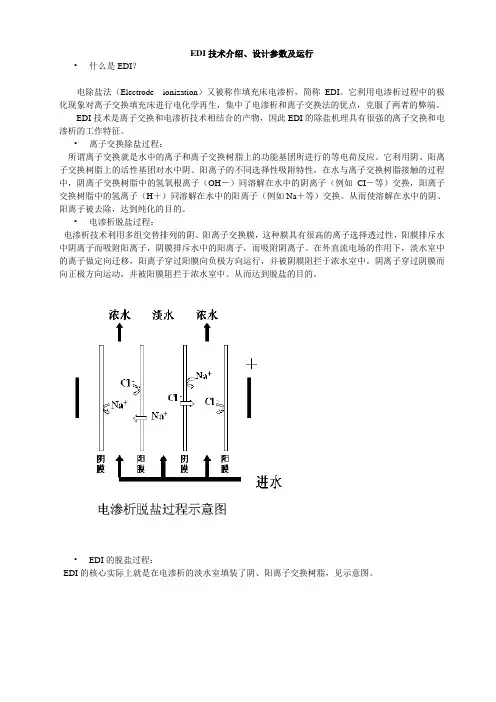

EDI技术介绍、设计参数及运行

• 什么是EDI？

电除盐法（Electrode ionization）又被称作填充床电渗析，简称EDI。它利用电渗析过程中的极化现象对离子交换填充床进行电化学再生，集中了电渗析和离子交换法的优点，克服了两者的弊端。

EDI技术是离子交换和电渗析技术相结合的产物，因此EDI的除盐机理具有很强的离子交换和电渗析的工作特征。

• 离子交换除盐过程：

所谓离子交换就是水中的离子和离子交换树脂上的功能基团所进行的等电荷反应。它利用阴、阳离子交换树脂上的活性基团对水中阴、阳离子的不同选择性吸附特性，在水与离子交换树脂接触的过程中，阴离子交换树脂中的氢氧根离子（OH－）同溶解在水中的阴离子（例如CI－等）交换，阳离子交换树脂中的氢离子（H＋）同溶解在水中的阳离子（例如Na＋等）交换。从而使溶解在水中的阴、阳离子被去除，达到纯化的目的。

• 电渗析脱盐过程：

电渗析技术利用多组交替排列的阴、阳离子交换膜，这种膜具有很高的离子选择透过性，阳膜排斥水中阴离子而吸附阳离子，阴膜排斥水中的阳离子，而吸附阴离子。在外直流电场的作用下，淡水室中的离子做定向迁移，阳离子穿过阳膜向负极方向运行，并被阴膜阻拦于浓水室中。阴离子穿过阴膜而向正极方向运动，并被阳膜阻拦于浓水室中。从而达到脱盐的目的。

• EDI的脱盐过程：

EDI的核心实际上就是在电渗析的淡水室填装了阴、阳离子交换树脂，见示意图。

• EDI的脱盐过程：

EDI的这种结构上的变化，使淡水室的脱盐过程发生了质的变化，EDI的这种结构特点确保了它在运行过程中能同时进行着三个主要过程：

1、在直流电场作用下，水中电解质通过离子交换膜发生选择性迁移；

2、阴阳离子交换树脂对水中电解质进行着离子交换，并构成“离子通道”；

3、离子交换树脂界面水发生极化所产生的H＋和OH－对交换树脂进行着电化学再生。

EDI对离子的脱除顺序与离子交换树脂对离子的吸附顺序相同，如上图所示。同时我们可以这样认为，在EDI组件中的离子交换树脂，沿淡水流向按其工作状态可以分为三个层面，第一层为饱和树脂层，第二层为混合树脂层，第三层为保护树脂层。饱和树脂层主要起吸附和迁移大部电解质的作用，混合树脂层则承担着去除弱电解质等较难清除的离子的任务，而保护树脂层树脂则处于较高的活化状态，它起着最终纯化水的作用。

第 1 页 共 6 页 涂层测厚仪的使用方法 测厚仪如何操作

涂层测厚仪可无损地测量磁性金属基体（如铁和硬磁性钢等）上非磁性涂层的厚度（如铝、铬、铜、珐琅、橡胶、油漆等）及非磁性金属基体（如铜、铝、锌、锡等）上非导

涂层测厚仪可无损地测量磁性金属基体（如铁和硬磁性钢等）上非磁性涂层的厚度（如铝、铬、铜、珐琅、橡胶、油漆等）及非磁性金属基体（如铜、铝、锌、锡等）上非导电覆层的厚度（如:珐琅、橡胶、油漆、塑料等）。涂镀层测厚仪具有测量误差小、牢靠性高、稳定性好、操作简便等特点，是掌控和保证产品质量必不可少的检测仪器，广泛地应用在制造业、金属加工业、化工业、商检等检测领域。

该仪器的使用方法：

1、准备好待测物件；

2、将涂层测厚仪的探头至于空气中（开放空间），同时按下测厚仪按键上的“On/C”按键，仪器显示出：TIME2500涂层测厚仪版 第 2 页 共 6 页 本1.0AG0500000000信息；

3、将涂层测厚仪的探头垂直接触测量文件涂层，当听到一声鸣响，屏幕即可显示测量的涂层厚度值，重新提起探头移动至其他位置，可快速进行第二次测量；

4、测量完成，按“On/C”按键关机。

—专业分析仪器服务平台,试验室仪器设备交易网,仪器行业专业网络宣扬媒体。

相关热词：

等离子清洗机,反应釜,旋转蒸发仪,高精度温湿度计,露点仪,高效液相色谱仪价格,霉菌试验箱,跌落试验台,离子色谱仪价格,噪声 第 3 页 共 6 页 计,高压灭菌器,集菌仪,接地电阻测试仪型号,柱温箱,旋涡混合仪,电热套,场强仪万能材料试验机价格,洗瓶机,匀浆机,耐候试验箱,熔融指数仪,透射电子显微镜。

防水卷材测厚仪专业适用于量程范围内的塑料薄膜、薄片、隔膜、纸张、箔片、硅片等各种材料的厚度精准明确测量。 特点：

专业——在不断的创新研发和技术积累中推陈

防水卷材测厚仪专业适用于量程范围内的塑料薄膜、薄片、隔膜、纸张、箔片、硅片等各种材料的厚度精准明确测量。

涂层测厚仪

CM10系列涂层测厚仪

宁波经济技术开发区凯诺仪器有限公司

CM10系列－技术参数

测量原理

磁感应原理（Fe）：测量钢、铁等铁磁金属基体上的非磁性涂镀层的厚度，如油漆层、各种防

腐涂层、涂料、粉末喷涂、塑料、橡胶、合成材料、磷化层、铬、锌、铅、铝、锡、镉等。

涡流原理（NFe）：测量铜、铝、不锈钢等非铁磁性基体上的所有非导电层的厚度，如油漆层、

各种防腐涂层、涂料、粉末喷涂、塑料、橡胶、合成材料、氧化膜、磷化膜等。

技术参数

仪器型号

CM10F CM10FH CM10N CM10FN

工作原理

磁感应 磁感应 电涡流 磁性涡流一体

测量范围（um） 0-30000-100000-20000-1500

低限分辨力（um）

0.1 0.1 0.1 0.1

一点校准（um）

±(2%H+2) ±(2%H+10) ±(2%H+2) ±(2%H+2)

测

试

条

件 最小曲率半径（um）

1.5 10 3 1

最小面积的直径（um）

7 40 5 3

基体临界厚度（mm）

0.5 2 0.3 0.2

显示

高对比度段码液晶屏（LED背光）

统计功能

测量次数、最大值、最小值、平均值、标准偏差

校准方式

一点、两点校准

工作温度

-10℃～+50℃，有特殊要求可达-20℃

自动关机

3分钟无操作后自动关机

电源

两节1.5V AA电池，当电池电量不足时，有低电压提示

重量

含电池200g

尺寸

149mm×73mm×32mm (H×W×D)

标准配置选配件

CM10涂层测厚仪 校准片

标准探头 铝基调零板

校准片 铁基调零板

调零板 橡胶护套

操作手册

两节AA电池

合格证、装箱单

仪器箱

Qnix4500测厚仪又叫Qnix4500涂层测厚仪、Qnix4500镀层测厚

仪、Qnix4500测厚仪价格、德国尼克斯涂层测厚仪、德国尼克斯4500

测厚仪、尼克斯4500涂层测厚仪、qnix4500涂层测厚仪、尼克斯测厚

仪、尼克斯涂层测厚仪、尼克斯4200测厚仪、尼克斯测厚仪价格、尼

克斯测厚仪报价、尼克斯镀层测厚仪、尼克斯覆层测厚仪、QNIX4200

测厚仪、QNIX4500测厚仪、qnix4500涂层测厚仪、德国尼克斯测厚

仪、在传统QNix 4500基础上，为了满足客户不同的需要，特推出

QNix 4500（分体式）机，探头和主机之间通过一根探头线连接起来，

可以满足特定测量环境（比如狭小空间）的需要，测量更方便，使用

更人性化，性价比更高为了迎合用户需要，还推出QNix 4500（大量

程）机，使在铁基测量模式下量程可扩大到5mm。前 言

一级代理：沧州欧谱检测仪器有限公司qnix4500涂层测厚仪

一、 简介

QNix4200和QNix4500这两种型号一体化设计，只需调零，无需校准，

使用极其简单。其中QNix4200为磁性测厚仪，可以用来测量钢、铁等磁性

基体上的非磁性涂层、镀层；QNix4500为磁性和涡流两用测厚仪，不仅可

以用来测量钢铁等磁性基体上的非磁性涂镀层，还可以用来测量铝、铜、

不锈钢等非磁性金属表面的非导电涂层，如油漆层、氧化膜、磷化膜等覆

层。这两个型号操作简单，携带方便，精度高，为广大用户所喜爱。

二、测量

将仪器探头垂直接触被测物的表面，仪器将自动开机并测得数据。注

意：测量时务必要使探头垂直接触被测物表面、并压实，每测量一次后将

仪器拿起，离开被测物10󰀂以上，再进行下一点测量。

三、调零

仪器在测量前，为减少测量误差，应在基体上取零位作基准。建议用

未喷涂的同一种工件表面调零，因为材料之间磁性和导电性不同，会造成

一定误差。若没有未喷涂的工件可以用附送的调零板调零。

用仪器测量基体，如显示0，表明已是零位，不需要再调零。如不显示0，则需要调零。将仪器探头压在调零板或未喷涂的工件表面上，不要抬
