焊接工艺中的数值模拟与仿真优化

基于ANSYS的焊接温度场和应力的数值模拟研究

一、本文概述

随着现代工业技术的飞速发展，焊接作为一种重要的连接工艺，在航空、汽车、船舶、石油化工等领域的应用日益广泛。然而，焊接过程中产生的温度场和应力场对焊接结构的性能有着至关重要的影响。为了深入理解焊接过程中的热-力行为，预测焊接结构的变形和残余应力，进而优化焊接工艺参数和提高产品质量，本文旨在利用ANSYS有限元分析软件，对焊接过程中的温度场和应力场进行数值模拟研究。

本文首先简要介绍了焊接数值模拟的意义和现状，包括焊接数值模拟的重要性、国内外研究现状和存在的问题等。随后，详细阐述了ANSYS软件在焊接数值模拟中的应用，包括其基本原理、分析流程、模型建立、参数设置等方面。在此基础上，本文以某典型焊接结构为例，详细阐述了焊接温度场和应力场的数值模拟过程，包括模型的建立、边界条件的设定、求解参数的选择、结果的后处理等。对模拟结果进行了详细的分析和讨论，验证了数值模拟方法的准确性和可靠性，为实际工程应用提供了有益的参考。

本文的研究不仅有助于深入理解焊接过程中的热-力行为，为优化焊接工艺参数和提高产品质量提供理论支持，同时也为ANSYS软件在焊接数值模拟领域的应用推广和进一步发展奠定了基础。

二、焊接理论基础

焊接是一种通过加热、加压或两者并用，使两块或多块金属在原子层面结合形成永久性连接的工艺过程。焊接过程涉及复杂的物理和化学变化，包括金属的熔化、凝固、相变以及应力和变形的产生等。因此，深入了解焊接过程的理论基础对于准确模拟焊接过程中的温度场和应力分布至关重要。

焊接过程中，热源将能量传递给工件，导致工件局部快速升温并熔化。熔池形成后，随着热源的移动，熔池中的液态金属逐渐凝固形成焊缝。焊接热源的类型和移动速度、工件的材质和厚度等因素都会影响焊接过程的温度场分布。为了准确模拟这一过程，需要了解各种热源模型（如移动热源模型、体积热源模型等）及其适用范围，并选择合适的模型进行数值模拟。

焊接工艺及方法优化探讨与分析

[摘要]近年来随着工业的飞速发展，相应的工业设备在其产品结构、加工工艺及应用领域不断更新与发展，对产品的加工质量要求不断提高，对于焊接工艺及方法提出了更高的要求，因此，优化焊接工艺及焊接方法，是焊接工业领域中不容忽视的组成部分。

【关键词】焊接工艺；焊接方法；缺陷；影响因素

1.焊接过程中存在的缺陷及解决措施

1.1 热裂纹

热裂纹可发生在焊缝区或热影响区,沿焊缝长度方向分布。热裂纹的微观特征是沿晶界开裂，所以又称晶间裂纹。因热裂纹在高温下形成，所以有氧化色彩，焊后立即可见。热裂纹产生的主要原因是焊缝金属的晶界上存在低熔点共晶体（含硫、磷、铜等杂质），接头中存在拉应力。

主要解决措施为选用适宜的焊接材料，严格控制有害杂质碳、硫、磷的含量。Fe和FeS易形成低熔点共晶，其熔点为988℃，很容易产生热裂纹。严格控制焊缝截面形状，避免突高，扁平圆弧过渡。缩小结晶温度范围，改善焊缝组织，细化焊缝晶粒，提高塑性减少偏析。确定合理的焊接工艺参数，减缓焊缝的冷却速度，以减小焊接应力。如采用小线能量，焊前预热，合理的焊缝布置等。

1.2 冷裂纹

冷裂纹发生于碳钢或合金钢，高的含碳量和合金含量。冷裂纹具有延迟性质，主要是延迟裂纹。

冷裂纹产生的主要原因是焊接接头(焊缝和热影响区及熔合区)的淬火倾向严重，产生淬火组织，导致接头性能脆化。焊接接头含氢量较高，并聚集在焊接缺陷处形成大量氢分子，造成非常大的局部压力，使接头脆化；磷含量过高同样产生冷裂纹。存在较大的拉应力。因氢的扩散需要时间，所以冷裂纹在焊后需延迟一段时间才出现。由于是氢所诱发的，也叫氢致裂纹。

防止冷裂纹的措施为选用碱性焊条或焊剂，减少焊缝金属中氢的含量，提高焊缝金属塑性。焊条焊剂要烘干，焊缝坡口及附近母材要去油、水、除锈，减少氢的来源。工件焊前预热，焊后缓冷（大部分材料的温度可查表），可降低焊后冷却速度，避免产生淬硬组织，并可减少焊接残余应力。采取减小焊接应力的工艺措施，如对称焊，小线能量的多层多道焊等，焊后进行清除应力的退火处理。焊后立即进行去氢（后热）处理，加热到250℃，保温2～6h，使焊缝金属中的扩散氢逸出金属表面。

焊接模拟仿真方案

利用焊接模拟软件进行仿真是一种高效且可靠的方式，以帮助焊接工程师在实际焊接前预测和优化焊接过程。下面介绍一个典型的焊接模拟仿真方案。

首先，通过3D建模软件将焊接部件和焊接设备进行建模。确保模型的准确性和完整性，将焊接过程涉及的各个方面都考虑进去。

接下来，使用焊接模拟软件，将焊接电弧、焊接电流等物理参数设定为合适的数值，根据焊接工艺规范和焊接材料的特性进行设定。

然后，将模型加载到焊接模拟软件中，设置焊接路径、焊接速度、电流密度等参数，进行仿真模拟。通过仿真软件中的实时反馈和结果分析功能，可以观察焊接过程中的温度分布、应力分布等信息。

在仿真过程中，可以根据需要对焊接参数进行调整和优化，以得到更好的焊接质量和性能。同时，还可以进行故障分析，模拟不同故障情况下的焊接过程，评估其对焊接质量的影响。

最后，根据仿真结果进行优化设计，调整焊接参数和工艺，以获得最佳的焊接效果。

总之，利用焊接模拟仿真方案可以在实际焊接前预测和优化焊接过程，提高焊接质量和效率，减少材料浪费和生产成本。这是一种非常有价值的技术手段，对于焊接工程师和制造商来说都具有重要意义。

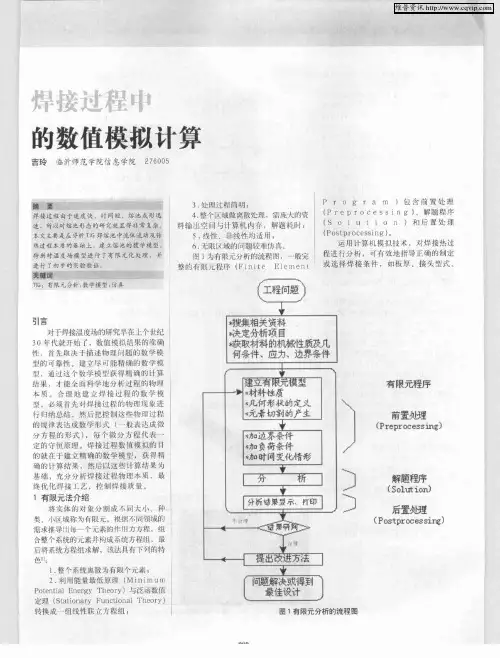

陧甲　

的数值模拟计算　

吉玲临沂师范学院信息学院２　７６００５　

瓣薹　焊接过程由于速度快，时间短．熔池成开ｊ迅　速．所以对罅池形患的研究就显得非常复杂　本文主要是在芹析ＴＩ＆焊熔池中流体流动殪传　鹅过程末质的基础上，建立熔池的鼓学楗型．　特别对温度埽模型进行了有限元化处理，井　进行Ｔ初步的实验验证　荚　翔　・　ＴＩＧ；有限元旁圻；数学模型：仿真　

引言　对于焊接温度场的研究早在上个世纪　３０年代就开始了．数值横拟结果的准确　性，首先取决于描述物理问题的数举模　型的可靠性。建立尽町能精确的数学模　型．通过这个数学模型获得精确的计算　结果．才能全断科学地分析过程的物婵　本质　合理地建立焊接过程的数学模　型，必顼首先对焊接过程的物理现象进　行归纳总结，然后把控制这些物理过程　的规律表达成数学形式（一般表达成微　分方程的形式）．每个微分方程代表一　定的守恒原理。焊接过程数值模拟的目　的就在于建立精确的数学模型，获得精　确的计算结果．然后以这些计算结果为　基础．充分分析焊接过程物理本质，最　终优化焊接Ｊ：艺，控制焊接质量。　１有限元法介绍　将实体的对象分割成　同大小、种　类　小区域称为有限元。根据不同领域的　需求推导｝｛｛每一个元素的作Ｊ＝｝１力方程，组　合整个系统的元素并构成系统方程组，最　后将系统方程组求解，该法具有下列的特　剖｝Ｉ：　Ｌ．整个系统离散为有限个元素ｔ　２．利用能量最低原理（Ｍｉｎｉ１３１ｕｍ　Ｐｏｔｅｎｔｉａｌ　Ｅｎｅｒｇｙ　Ｔｈｅｏｒｙ）与泛函数值　定理（Ｓｔａｔｉｏｎａｒｙ　Ｆｕｎｃｔｉｏｎａｌ　Ｔｈｅｏｒｙ）　转换成一组线性联立方程组　３．处理过程简明　４．整个区域做离散处理，需庞大的资　料输出空问与计算机内存．解题耗时　５．线性，非线性均适用；　６．无限区域的问题较难仿真。　圈１为有限元分析的流程图．～般完　整的有限元程序（Ｆ｛ｎｌｔ　ｅ　Ｅｌ　ｅＩｎｅｎｔ　Ｐ　ｒ　Ｏ　ｇ　ｒ　ａ】＿＂）包含前置处理　（Ｐ　ｒ　ｅ　Ｐ　ｒ　Ｏ　ｃ　ｅ　ｓ　ｓｉ　ｎ　ｇ）．解题程序　（Ｓ　Ｏ　ｌ　Ｕ　ｔ　ｉ　Ｏ　１］）和后置处理　（Ｐｏｓｔｐｒｏｃｅｓｓｉｎｇ）。　运用计掉机模拟技术，对悍接热过　程进行分析，可有放地指导正确的制定　或选择焊接条件．如板厚、接头型式、
