当前位置：文档之家 › 烧结砖化学成份及物理性能

烧结砖化学成份及物理性能

  • 格式：doc
  • 大小：48.00 KB
  • 文档页数：5

.

. 烧结砖化学成份与物理性能

一、 原料化学成份

评价某种物料是否能生产出烧结砖，其主要取决于它的物理性能，而化学成份对制品的性能具有间接的影响。在判断原料性能时，化学的成份分析可以作为判断的参考依据。化学分析通常测定二氧化硅、三氧化二铝、三氧化二铁、氧化钙、氧化镁、硫矸和烧失量等。SiO2〔二氧化硅〕是烧结砖原料中的主要成份，含量在55～70%之间，超过此含量时，原料的塑性大为降低制品的强度极限。Al2O3〔三氧化二铝〕在制品原料中的含量以10～20%为宜，低于10%时制品的力学强度降低，高于20%时，虽然制品强度较高，但烧成温度也高，耗煤量加大，并使制品的颜色变淡。Fe2O3〔三氧化二铁〕是制砖原料中的着色剂，一般含量为3～10%为宜，含量过高时会降低制品的耐火度。CaO〔氧化钙〕在原料中的石灰石〔CaCO3〕的形成出现，是一种有害物质，含量不宜超过10%，如含量过高时将缩小烧结温度的X围。当氧化钙含量大于15%时，烧结X围将缩小25℃，给焙烧操作造成困难，其颗粒较大于2mm时更易形成酥砖或引起制品爆裂，可导致坯体严重变形，如吸潮、松解、粉化等。MgO〔氧化镁〕原料中的含量不超过3%，越少越好，其化合物如硫酸镁在制品中会产生一种白色的泛霜，影响产品的质量。SO3〔硫矸〕在原料中的含量一般不超过1%，越少越好。硫矸在焙烧过程中.

. 的逸出，使制品发生膨胀和产生气泡的原因。其它的含硫物也对制品有害，如硫酸钙引起制品泛白和起霜，硫酸镁能引起制品泛霜和膨胀。

原料化学成份的要求X围一览表

基本情况

要求程度 适用X围〔%〕

名称 项目

化

学

成

份 SiO2 适宜 55～70

允许 55～80

Al2O3 适宜 3～10

允许 2～15

Fe2O3 适宜 10～20

允许 5～25

CaO 允许 0～15

MgO 允许 0～5

SO3 允许 0～3

烧失量 允许 3～15

石灰质含量 <0.5mm 适宜 0～25

2～0.5mm 允许 0～2

二、 原料物理性能

原料物理性能测试时，通常测定颗粒组成、可塑性、收缩率、干燥敏感性，烧结性等项目名称。 .

. 1、 颗粒组成：原料的颗粒组成就是不同角度的颗粒在制砖原料中含量的数量化。原料颗粒的组成直接影响制砖的可塑性、收缩率和烧结性等性能影响很大，如果颗粒越细则可塑性越高，但收缩率也越大，干燥敏感性系数也越高。原料粒径在小于0.05mm粉料称塑性颗粒，粒径在0.05~1.2mm称为填充颗粒，粒径在1.2~2mm称为粗颗粒〔骨架颗粒〕。合理的颗粒组成应该是塑性颗粒占35~50%，填充颗粒占20~65%，骨架颗粒＜30%。

2、 可塑性：原料加适量水分经搅拌和碾练之后，可以塑成任何形状，这种特性称为可塑性，原料的塑性指数表示原料是可塑状态时含水率的变化X围，并表示原料的可塑程度，其值等于液限与塑限之差。可塑性虽有利于挤出成型，但干燥和焙烧时容易产生裂纹，低塑性虽有利于干燥和焙烧，但又会给成型带来困难。如果可塑性在小于7时，不仅挤出成型困难，而且影响强度极限。一般适合塑性指数为7～15。但如果制品孔洞率越高，孔型复杂，壁薄成型时需要的指数也越高。粘土的塑性指数较高，有的可达25以上，煤矸石较低，有的不到7，泥质页岩常为7～18。

3、 收缩率：砖坯在干燥过程中，由于机械结合水的蒸发，使砖坯内的粒子互相靠拢，坯布体的体积有收缩的现象，此种情况称为干燥收缩。这常以其收缩的长度结坯体原长度的百分比来表示，称为干燥线收缩率。如果将干燥过的坯体加以焙烧，则在烧成过程中产生一系列物理化学反应和易熔杂质生成液态填充于颗粒之间，因而使坯体.

. 产生收缩，这种现象称为烧成收缩，以其收缩的长度对干燥坯体长度的百分比来表示，称为烧成收缩率。在生产中，要求原料的线收缩率小于6%，否则应对原料进行瘦化处理。坯体的收缩率是一种重要的性质，收缩过大的制品干燥时不宜过急过快，否则容易产生开裂，影响产品质量。

4、 干燥敏感性：砖瓦坯体含有大量水分，在干燥过程中，逐渐蒸发、干燥，其体积也逐渐缩小。但由于坯体内外干燥快慢不一致，外部干的快，内部干的慢，收缩也一致，外部收缩快，内部收缩慢。因此，坯体内部产生压缩应力，坯体表面产生伸X应力，如干燥过程处理不当，坯体表面会出现开裂现象，这种现象称为干燥敏感性。一般情况，泥料的塑性指数越高，其干燥的线收缩率和干燥敏感系数也越高。原料的干燥敏感性程度一般按照干燥敏感性系数的大小来表示的。

基本性能 要求

程度 多孔砖和多孔砌块

要 求 X 围

粗页岩

细页岩

名称 项目

化

学 成

分 SiO2(%) 适宜

允许 55~70

45~80 76.34 72.62

Fe2O3(%) 适宜

允许 2~10

3~15 3.13 4.51

Al2O3(%) 适宜

允许 10~25

5~30 11.49 13.07 .

. CaO(%)

MgO(%)

SO3(%)

烧失量〔%〕 允许

允许

允许

允许 0~10

0~5

0~3

3~15 0.33

0.36

0.03

2.64 0.33

0.36

0.3

4.08

颗

料

级配 ≤0.3mm〔%〕 适宜 45~55

0.3~1.0mm〔%〕 适宜 35~40

≥1.0mm〔%〕 适宜 10~15

可塑性 塑性指数 适宜

允许 9~13

5~17

收缩率 干燥线收缩〔%〕

烧成线收缩〔%〕 允许

允许 3~8

2~5

干燥敏感性 敏感性系数 适宜

允许 ＜1

＜2

烧结性〔DTA 烧成温度〔℃〕

烧结温度X围〔℃〕 适宜

适宜 950~1100

＞50

硬度 普氏硬度系数 适宜 ≥4

其它 自然含水率〔%〕

自然容重〔t/m3〕 适宜 ≤成型含水率

矿物组成

合集下载

烧结砖规范

烧结砖规范

烧结砖规范

烧结砖是一种常用的建筑材料，其应用广泛。为了确保烧结砖在建筑过程中的质量和可靠性，需要制定相应的规范来规范烧结砖的生产和使用。本文将就烧结砖的规范进行详细介绍。

一、烧结砖的分类和性能要求

1. 烧结砖按用途分为烧结砖和烧结空心砖两种。烧结砖用于一般的建筑墙体，而烧结空心砖用于结构和装饰墙体。

2. 烧结砖的性能要求包括强度、吸水率、吸湿变形、耐火性能等。烧结砖应具有一定的压缩强度，一般要求抗压强度不小于15MPa。吸水率应不大于15%，吸湿变形不应大于0.5mm/m。耐火性能要求烧结砖能够承受一定的高温。

二、烧结砖的尺寸和允许偏差

1. 烧结砖的尺寸应符合相应的国家标准，常见的尺寸有240×115×53mm和200×100×50mm等。尺寸的偏差应控制在规定范围内，一般要求长度和宽度的偏差不大于±3mm，厚度的偏差不大于±4mm。

2. 烧结砖的直角度偏差和表面平整度也应符合国家标准要求，一般要求直角度偏差不大于2mm，表面平整度不大于2mm。

三、烧结砖的物理性能和化学性能要求

1. 烧结砖的物理性能包括体积密度、显气孔率、显气孔度等。烧结砖的体积密度应不小于1.8g/cm³，显气孔率应不大于45%，显气孔度应不大于35%。这些参数可以影响烧结砖的强度和吸水性能等。

2. 烧结砖的化学性能主要指耐酸碱性能和不溶物含量。烧结砖应具有一定的耐酸碱性能，一般要求能够耐受一定浓度的酸碱腐蚀。不溶物含量应控制在一定范围内，不应影响烧结砖的使用性能。

四、烧结砖的使用和施工要求

1. 烧结砖应按照规定的方法和要求进行储存和运输，以保证其质量和完整性。砖块应垛码整齐、不应有杂物和沾污。

2. 烧结砖在墙体砌筑时，应采用砌筑工艺和技术标准，保证砌筑质量。砌筑时应采用湿筑法和浇水养护，确保砌筑后的砖缝结实牢固。

3. 在砖结构的施工中，应合理选用砂浆，掌握砂浆的搅拌比例和施工工艺。施工过程中应注意砂浆的浇筑均匀和振实，保证结构的稳定性。

烧结普通砖的技术性能标准要求(参考版)

烧结普通砖的技术性能标准要求(参考版)

烧结普通砖的技术性能标准要求（参考版）

烧结普通砖的技术性能如下表：

项 目 指 标

MU30 MU25 MU20 MU15 MU10

强度等级

（MPa） 抗压强度平均值 30.0 25.0 20.0 15.0 10.0

强度标准值ƒk≥（δ≤0.21） 22.0 18.0 14.0 10.0 6.5

单块最小抗压强度值ƒmin（δ＞0.21） 25.0 22.0 16.0 12.0 7.5

抗风化性能 黑龙江、吉林、辽宁、内蒙古、新疆5个地区的砖必须进行冻融试验，其他地区的砖的抗风化性能符合规范规定时可不做冻融试验，否则必须进行试验；

冻融试验后，每块砖样不允许出现裂纹、分层、掉皮，缺棱、掉角等冻坏现象；

重量损失不得大于2%

泛霜 优等品 每块砖样应无泛霜

一级品 每块砖样不允许出现中等泛霜

合格品 每块砖样不允许出现严重泛霜

石灰爆裂 优等品 不允许出现最大破坏尺＞2㎜的爆裂区域

一级品 （1）最大破坏尺寸＞2㎜且≤10㎜的爆裂区域，每组砖样不得多于15处；（2）不允许出现最大破坏尺寸＞10㎜的爆裂区域

合格品 （1）最大破坏尺寸＞2㎜且≤15㎜的爆裂区域，每组砖样不得多于15处，其中大于10㎜的不得多于7处；（2）不允许出现最大破坏尺寸＞15㎜的爆裂区域

欠火砖、酥砖和螺旋纹砖 不允许有

烧结砖质量检测标准

烧结砖质量检测标准

烧结砖质量检测标准

烧结砖是一种常见的建筑材料，广泛应用于各种工程项目中。为了确保烧结砖的质量，需要进行严格的检测。本文将介绍烧结砖质量检测的标准和方法，希望能对相关行业人士有所帮助。

首先，烧结砖的外观质量是检测的重点之一。外观应该光滑平整，无裂纹和变形，颜色应均匀一致。在检测时，可以使用目视检查和比较样板的方法进行评定。另外，还可以使用测量工具对烧结砖的尺寸进行检测，确保其符合标准要求。

其次，烧结砖的物理性能也是需要检测的内容之一。包括抗压强度、吸水率、抗冻性等指标。抗压强度是评定砖的重要指标之一，可以通过压力试验机进行检测。吸水率可以通过浸水法或称重法来进行检测。抗冻性可以通过冻融试验来评定。这些物理性能的检测可以有效评定砖的质量，确保其在使用过程中能够承受一定的外力和环境影响。

此外，烧结砖的化学性能也需要进行检测。主要是指化学成分和放射性指标的检测。化学成分可以通过化验方法来进行检测，确保其符合国家相关标准。放射性指标的检测则需要使用放射性检测仪器进行检测，确保砖材的放射性符合国家相关标准，不会对人体健康造成影响。

最后，烧结砖的包装和标识也需要进行检测。包装应该完整无损，标识应该清晰可辨，包括产品的名称、规格、生产厂家、生产日期等信息。通过检测，可以确保砖材在运输和使用过程中不会受到损坏，并且能够清晰地了解到产品的相关信息。

综上所述，烧结砖的质量检测是确保砖材质量的重要手段。通过对外观质量、物理性能、化学性能、包装标识等方面进行严格检测，可以有效确保砖材的质量符合国家相关标准，保障工程项目的质量和安全。希望本文对相关行业人士有所帮助，谢谢阅读。

关于煤矸石、粉煤灰烧结砖

关于煤矸石、粉煤灰烧结砖

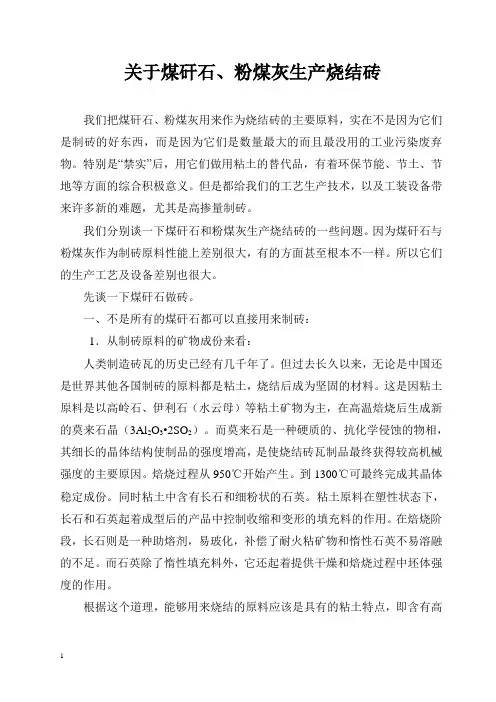

1 关于煤矸石、粉煤灰生产烧结砖

我们把煤矸石、粉煤灰用来作为烧结砖的主要原料，实在不是因为它们是制砖的好东西，而是因为它们是数量最大的而且最没用的工业污染废弃物。特别是“禁实”后，用它们做用粘土的替代品，有着环保节能、节土、节地等方面的综合积极意义。但是都给我们的工艺生产技术，以及工装设备带来许多新的难题，尤其是高掺量制砖。

我们分别谈一下煤矸石和粉煤灰生产烧结砖的一些问题。因为煤矸石与粉煤灰作为制砖原料性能上差别很大，有的方面甚至根本不一样。所以它们的生产工艺及设备差别也很大。

先谈一下煤矸石做砖。

一、不是所有的煤矸石都可以直接用来制砖：

1．从制砖原料的矿物成份来看：

人类制造砖瓦的历史已经有几千年了。但过去长久以来，无论是中国还是世界其他各国制砖的原料都是粘土，烧结后成为坚固的材料。这是因粘土原料是以高岭石、伊利石（水云母）等粘土矿物为主，在高温焙烧后生成新的莫来石晶（3Al2O3•2SO2）。而莫来石是一种硬质的、抗化学侵蚀的物相，其细长的晶体结构使制品的强度增高，是使烧结砖瓦制品最终获得较高机械强度的主要原因。焙烧过程从950℃开始产生。到1300℃可最终完成其晶体稳定成份。同时粘土中含有长石和细粉状的石英。粘土原料在塑性状态下，长石和石英起着成型后的产品中控制收缩和变形的填充料的作用。在焙烧阶段，长石则是一种助熔剂，易玻化，补偿了耐火粘矿物和惰性石英不易溶融的不足。而石英除了惰性填充料外，它还起着提供干燥和焙烧过程中坯体强度的作用。

根据这个道理，能够用来烧结的原料应该是具有的粘土特点，即含有高

2 岭石、伊利石（水云母）等粘土矿物及长石、石英非粘土矿物这几种基本矿物的物质。一般粘土矿物总量应占到50%左右。

那么，除粘土之外，自然界还具有和粘土矿物成份类似的物料，那就是页岩。页岩在远古时代曾就是粘土，是疏松的粘土经过自然界长期的成岩作用而形成的，具有薄片状或薄页状原理构造的粘土岩，它的主要矿物成分有高岭石、伊利石、胶岭石、拜 来石、并常含有石英、长石、云母等碎屑混入物。
