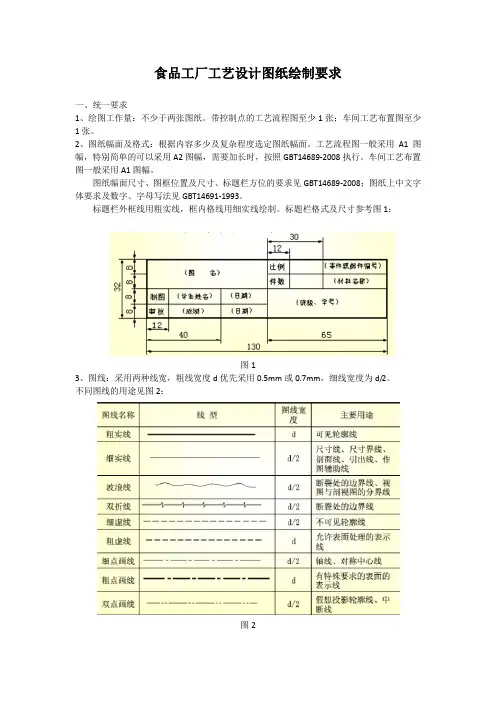

食品工厂工艺设计图纸绘制要求

一、统一要求

1、绘图工作量：不少于两张图纸。带控制点的工艺流程图至少1张；车间工艺布置图至少1张。

2、图纸幅面及格式：根据内容多少及复杂程度选定图纸幅面。工艺流程图一般采用A1图幅，特别简单的可以采用A2图幅，需要加长时，按照GBT14689-2008执行。车间工艺布置图一般采用A1图幅。

图纸幅面尺寸、图框位置及尺寸、标题栏方位的要求见GBT14689-2008；图纸上中文字体要求及数字、字母写法见GBT14691-1993。

标题栏外框线用粗实线，框内格线用细实线绘制。标题栏格式及尺寸参考图1：

图1

3、图线：采用两种线宽，粗线宽度d优先采用0.5mm或0.7mm，细线宽度为d/2。

不同图线的用途见图2：

图2

图线中的线素长度见图3：

图3

二、带控制点工艺流程图的绘制

1、工艺流程图内容：（1）设备示意图；（2） 工艺管道及介质流向；（3）阀门仪表等控制点（4）设备位号标注

2、工艺流程图绘制总原则

顺、真、美、准、简：

顺——图纸上设备应根据生产工艺顺序的先后从左到右依次绘制，图纸长度不够时可按照标准加长；

真——图上设备之间的上下位置及设备高度要反映真实情况。 设备大小可不按比例画，但应尽量有相对大小的概念，有位差要求的设备，应表示其相对高度位置；

美——设备尺寸大小基本反映比例关系

准——阀门仪表位置能准确反应控制点

简——作用相同的多台并联设备一般只表示其中的一台（或一组），而不必将全部设备同时画出，但在设备位号标注时应体现出来。

3、工艺流程图中设备的画法

（1）设备示意图绘制的注意事项

（a）所有的设备应根据流程顺序从左至右用细实线画出，设备图形按规定画法绘制，没有规定画法的设备，可画出其简略外形；

（b）对工艺有特殊要求的设备，其内部构件应予表示。例如板式塔应画出有物料进出的塔板位置及自下往上数的塔板总数；容器应画出内部挡板及破沫网的位置；反应器应画出器内床层数；填料塔应表示填料层、气液分布器、集油箱等的数量及位置；

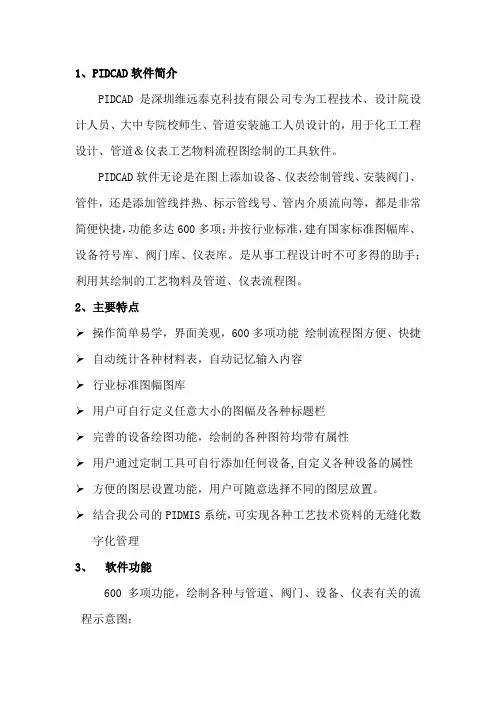

1、PIDCAD软件简介

PIDCAD是深圳维远泰克科技有限公司专为工程技术、设计院设计人员、大中专院校师生、管道安装施工人员设计的，用于化工工程设计、管道＆仪表工艺物料流程图绘制的工具软件。

PIDCAD软件无论是在图上添加设备、仪表绘制管线、安装阀门、管件，还是添加管线拌热、标示管线号、管内介质流向等，都是非常简便快捷，功能多达600多项；并按行业标准，建有国家标准图幅库、设备符号库、阀门库、仪表库。是从事工程设计时不可多得的助手；利用其绘制的工艺物料及管道、仪表流程图。

2、主要特点

 操作简单易学，界面美观，600多项功能 绘制流程图方便、快捷

 自动统计各种材料表，自动记忆输入内容

 行业标准图幅图库

 用户可自行定义任意大小的图幅及各种标题栏

 完善的设备绘图功能，绘制的各种图符均带有属性

 用户通过定制工具可自行添加任何设备,自定义各种设备的属性

 方便的图层设置功能，用户可随意选择不同的图层放置。

 结合我公司的PIDMIS系统，可实现各种工艺技术资料的无缝化数字化管理

3、 软件功能

600多项功能，绘制各种与管道、阀门、设备、仪表有关的流程示意图；  快速设计、绘制新建装置的工艺管道、仪表流程图；

 快速绘制、复原原有装置及其流程图（含工艺物料平衡图和工艺管道、仪表流程图），建立永久的电子版流程图、电子工艺档案库；

 在PIDCAD绘制的工艺管道、仪表流程图上，,结合本公司开发的Pidmis软件，建立工厂设备管理信息库、仪表管理信息库、工艺参数管理信息库，实现工厂图纸、资料的电子信息化管理；

 记忆用户输入数值，方便工厂技术改造、大修、备件采购的信息化管理；

 根据用户自己的需求，制作各种自定义图符，扩充系统的预定义图库。

 管线数据扩展功能，图纸上管线的基本属性数据管理。

 在绘图中，阀门、管件、仪表移动或者删除后管线自动闭合；设备移动管线可以自动跟踪连接。

工艺流程画图工具

工艺流程图是指用图形形式表示出某一产品或产品的生产过程的工艺信息。它主要采用图示的方式，以流程图或设备特性图为基础，并配以文字说明，将产品加工过程中的工艺参数、生产步骤、设备连接、材料流向等重要信息直观地体现出来。工艺流程图不仅可以帮助人们更好地理解和掌握某一产品的生产过程，还可以用于工艺的设计、排程和优化等工作。

目前，有许多工艺流程画图工具可以帮助工程师和设计师绘制工艺流程图。下面介绍一种常用的工艺流程画图工具——Microsoft Visio。

Microsoft Visio是微软公司开发的一款专业绘图工具，广泛应用于流程图、组织结构图、网络拓扑图等的绘制。在制作工艺流程图时，可以充分利用Visio的优势进行操作。

首先，打开Visio软件，在左侧的模板选择栏中找到“流程图”模板。点击“流程图”模板后，会有多个可供选择的图表类型，你可以根据自己的需要选择一个或多个图表类型。

然后，在画板上开始绘制工艺流程图。可以通过使用Visio提供的各种形状库，来绘制不同功能的图形。比如，可以在“基本流程图形状库”中选择直线、箭头等基本图形，用来表示两个工序之间的连接关系。在“流程图”库中，可以选择各种图形，如矩形、椭圆等，用来表示加工设备、储存仓库等不同物体。在“流程图形状库”中，则可以选择用来表示特定工序或操作的图形，如变换、决策等图形。通过拖动并放置这些图形到画板上，可以灵活地组织和构建工艺流程图。

接下来，对绘制的图形进行编辑和调整。Visio提供了一系列的编辑工具和属性设置，可以对绘制的图形进行大小、颜色、文本等方面的调整。例如，可以选择一条连线并调整其长度，或者选择一个矩形并更改其填充颜色。此外，还可以对图形上的文本框进行编辑，添加相应的文字描述。

最后，添加必要的文字说明。在工艺流程图上，可以使用Visio提供的文本框工具，添加文字说明。可以在图形内部或外部的空白区域添加相应的文字，对工艺流程进行解释、说明和注释。通过合理安排和布置文字说明，能够使工艺流程图更加清晰易懂。

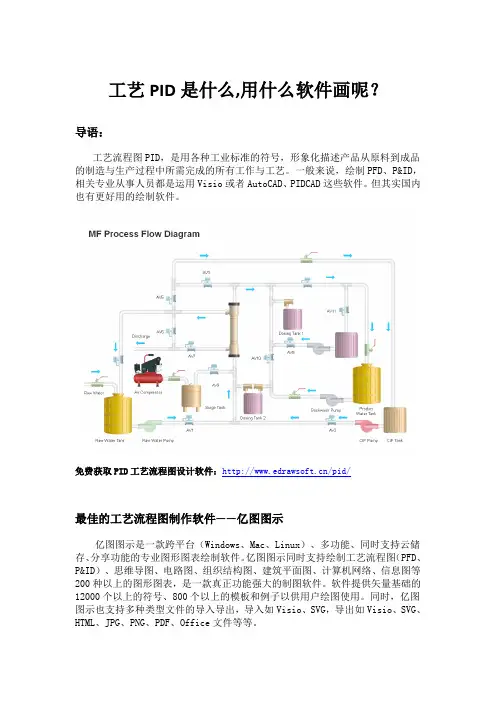

工艺PID是什么,用什么软件画呢？

导语：

工艺流程图PID，是用各种工业标准的符号，形象化描述产品从原料到成品的制造与生产过程中所需完成的所有工作与工艺。一般来说，绘制PFD、P&ID，相关专业从事人员都是运用Visio或者AutoCAD、PIDCAD这些软件。但其实国内也有更好用的绘制软件。

免费获取PID工艺流程图设计软件：/pid/

最佳的工艺流程图制作软件——亿图图示

亿图图示是一款跨平台（Windows、Mac、Linux）、多功能、同时支持云储存、分享功能的专业图形图表绘制软件。亿图图示同时支持绘制工艺流程图（PFD、P&ID）、思维导图、电路图、组织结构图、建筑平面图、计算机网络、信息图等200种以上的图形图表，是一款真正功能强大的制图软件。软件提供矢量基础的12000个以上的符号、800个以上的模板和例子以供用户绘图使用。同时，亿图图示也支持多种类型文件的导入导出，导入如Visio、SVG，导出如Visio、SVG、HTML、JPG、PNG、PDF、Office文件等等。

工艺流程图绘制步骤详解

1、首先打开我们的绘图神器亿图图示，然后点击“新建”，找到工业自动化分类，之后我们就能看到有很多模板可以选择，只要用鼠标点一下你看上的模板就行。要是没有心仪的模板，那咱就自己创建一个新的，点击右侧“创建”一个新的空白画布。

2、进入画布之后，就要开始画图了，软件提供了大量的矢量符号在左侧的符号库中，需要使用的时候直接用鼠标拖进画布即可。包括管道、阀门、设备、按钮等等几乎要用的符号都有，而且每个符号下方都有相应的注释，也无需担心会错误使用的问题，你要做的就是将这些设备管道排列连接起来就行。

3、等图形都排列好了，选择上方的“文本”按钮，即可在画布内输入文字，然后再依次添加标题、注释、工序描述等等即可。如果想让图形更加美观，也可以在软件上方对符号等进行样式修改。

4、最后，将我们画好的作品保存导出就行，亿图图示支持将导出为图片、PDF、Html、Office等格式，选择对应的格式，就能进行导出。除此以外，还可以将我们画好的生产工艺流程图存储到亿图云空间，或直接打印出来，十分便利。
