第五章轴测投影图
轴测投影属于一种能同时反映
立体的正面、侧面和水平面形状的
单面平行投影,其突出的优点是具
有较强的直观性,但作图麻烦。
一、轴测投影的形成
用平行投影法将物体连同确定该物体的
直角坐标系一起沿不平行于任一坐标平面的
方向投射到一个投影面上,所得到的图形,叫作轴测投影,简称轴测图。
空间坐标轴OX、OY、OZ
在轴测投影面上的投影
O1X1、O1Y1、O1Z1称为轴
测投影轴,简称轴测轴。投影面P 称为轴测投影面;
投射线S 的方向称为投射方向;§5--1 轴测投影的基本知识
投影面
O1X1Y1Z1
OXYZ
二、轴测投影的基本性质
1)空间平行两直线,其投影仍保持平行;
2)空间平行于某坐标轴的线段,其投影长度等
于该坐标轴的轴向伸缩系数与线段长度的乘积。
三、轴测投影的种类
正轴测投影:投射方向垂直于轴测投影面;
斜轴测投影:投射方向倾斜于轴测投影面。四. 轴向伸缩系数
O1A1OA= pX轴轴向伸缩系数
O1B1OB= qY轴轴向伸缩系数
O1C1OC= rZ轴轴向伸缩系数物体上平行于坐标轴的线段在轴测图上
的长度与实际长度之比叫做轴向伸缩系数。投影面
OXYZO1X1Y1Z1投影面
O1X1Y1Z1O
YXZ
A
AC1
B1B1A
1A1B
BCCC1
(1)正轴测投影
1)正等轴测投影:p=q=r
2)正二等轴测投影:p=r≠q
3)正三轴测投影:p≠q≠r
(2)斜轴测投影
1)斜等轴测投影:p=q=r
2)斜二等轴测投影:p=r≠q
3)斜三轴测投影:p≠q≠r一、正等轴测投影的轴向伸缩系数和轴间角
(1)轴向伸缩系数
在正轴测投影(p=q=r)中,无论坐标系与轴测
投影面的相对位置如何,而三个轴向伸缩系数平方之和
总等于2。p2+q2+r2=2
p=q=r=2/3≈0.82§5--2正等轴测图的画法
实际作图常采用简化轴向伸缩系数:
简化系数p=q=r=1
用简化系数画出的正等轴测图约放大了1/0.82≈1.22倍。用轴向伸缩系数作图用简化伸缩系数作图
2. 轴间角

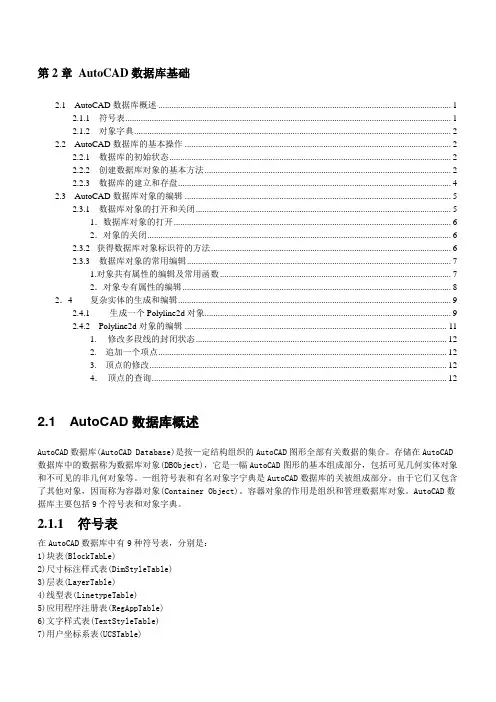

第2章 AutoCAD数据库基础
2.1 AutoCAD数据库概述 ..................................................................................................................................... 1
2.1.1 符号表 .................................................................................................................................................... 1
2.1.2 对象字典 ................................................................................................................................................ 2
2.2 AutoCAD数据库的基本操作 ......................................................................................................................... 2
2.2.1 数据库的初始状态 ................................................................................................................................ 2
2.2.2 创建数据库对象的基本方法 ................................................................................................................ 2
《AutoCAD教案》课件
第一章:AutoCAD 简介
1.1 课程目标
了解 AutoCAD 的基本概念和功能
熟悉 AutoCAD 的界面和操作方法
1.2 教学内容
AutoCAD 的历史和发展
AutoCAD 的应用领域
AutoCAD 界面介绍
AutoCAD 基本操作
1.3 教学方法
讲授法
示范法
练习法
1.4 教学准备
教师演示文稿
AutoCAD 软件
1.5 教学过程
1.5.1 导入
介绍 AutoCAD 的历史和发展
引出 AutoCAD 的应用领域
1.5.2 讲解 讲解 AutoCAD 的界面和操作方法
示范如何启动和退出 AutoCAD
示范如何打开和保存文件
1.5.3 练习
引导学生练习启动和退出 AutoCAD
引导学生练习打开和保存文件
1.5.4 总结
总结 AutoCAD 的基本概念和功能
强调 AutoCAD 在工程设计中的应用价值
第二章:AutoCAD 基本操作
2.1 课程目标
掌握 AutoCAD 的基本操作方法
学会使用 AutoCAD 绘制简单的图形
2.2 教学内容
AutoCAD 坐标系统
AutoCAD 绘图工具
AutoCAD 修改工具
2.3 教学方法
讲授法
示范法
练习法
2.4 教学准备 教师演示文稿
AutoCAD 软件
2.5 教学过程
2.5.1 导入
回顾 AutoCAD 的基本概念和功能
引出 AutoCAD 的基本操作
2.5.2 讲解
讲解 AutoCAD 坐标系统
示范如何使用 AutoCAD 绘图工具
示范如何使用 AutoCAD 修改工具
2.5.3 练习
引导学生练习使用 AutoCAD 坐标系统
引导学生练习使用 AutoCAD 绘图工具
引导学生练习使用 AutoCAD 修改工具
2.5.4 总结
总结 AutoCAD 基本操作的方法和步骤
强调 AutoCAD 在工程设计中的重要性
第三章:AutoCAD 绘图技巧

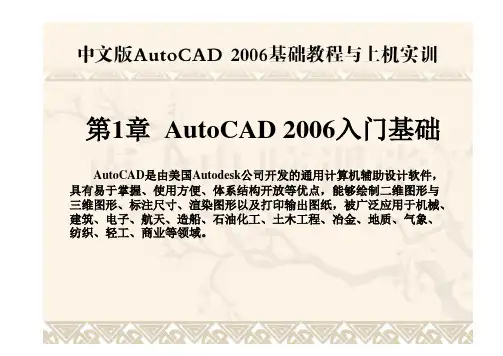

第1章AutoCAD 2006入门基础AutoCAD是由美国Autodesk公司开发的通用计算机辅助设计软件,具有易于掌握、使用方便、体系结构开放等优点,能够绘制二维图形与三维图形、标注尺寸、渲染图形以及打印输出图纸,被广泛应用于机械、建筑、电子、航天、造船、石油化工、土木工程、冶金、地质、气象、纺织、轻工、商业等领域。通过本章的理论学习和上机实训,读者应了解和掌握以下内容:了解AutoCAD的基本功能掌握AutoCAD 2006的界面组成掌握AutoCAD文本窗口的使用方法了解图形文件的创建、打开、保存方法了解AutoCAD参数选项的设置方法掌握命令与系统变量的使用方法掌握图形单位和图形图限的设置方法 本章章节内容安排如下:1.1 AutoCAD的基本功能1.2 AutoCAD 2006的界面组成1.3 图形文件管理1.4 使用命令与系统变量1.5 设置绘图环境1.6 思考练习1.1 AutoCAD的基本功能AutoCAD自1982年问世以来,已经经历了十余次升级,其每一次升级,在功能上都得到了逐步增强,且日趋完善。也正因为AutoCAD具有强大的辅助绘图功能,因此,它已成为工程设计领域中应用最为广泛的计算机辅助绘图与设计软件之一。主要由以下功能:绘制与编辑图形标注图形尺寸渲染三维图形输出与打印图形绘制与编辑图形使用AutoCAD绘制的二维图形和三维图形标注图形尺寸使用AutoCAD标注的二维图形和三维图形渲染三维图形使用AutoCAD进行的照片级光线跟踪渲染的效果输出与打印图形AutoCAD不仅允许将所绘图形以不同样式通过绘图仪或打印机输出,还能够将不同格式的图形导入AutoCAD或将AutoCAD图形以其他格式输出,增强了灵活性。因此,当图形绘制完成之后可以使用多种方法将其输出。例如,可以将图形打印在图纸上,或创建成文件以供其他应用程序使用。1.2 AutoCAD 2006的界面组成中文版AutoCAD 2006的工作界面 标题栏
