管线测量技术方案

竣工验收测量和管线测量技术方案

竣工验收测量是在建设工程竣工后的一项重要工作，它主要用于评估工程质量是否符合设计要求，并且确保建设过程中没有发生明显的偏离。管线测量是其中的一项重要内容，它主要用于确定工程中的管道布置和施工质量。本文将详细介绍竣工验收测量和管线测量的技术方案。

竣工验收测量的技术方案包括以下几个步骤：

1. 准备工作：包括收集工程设计文件、施工方案和竣工验收标准等，确定测量的范围和目的。同时应对所需测量工具和设备进行检查和校准，确保其准确性和可靠性。

2. 纵断面测量：通过对工程地面纵断面的测量，可以确定工程设计与实际施工情况是否相符。测量方法可以采用全站仪、GPS等设备，在不同位置进行测量，获得具体的地面高程信息，并将测量结果与设计要求进行比较和分析。

3. 横断面测量：通过对工程地面横断面的测量，可以评估工程的平整度和坡度是否满足设计要求。测量方法同样可以采用全站仪、GPS等设备，测量不同位置的地面高程信息，并绘制成横断面图，与设计要求进行比较和分析。

4. 建筑物测量：对建筑物进行测量，主要包括建筑物的平面图、立面图和剖面图的测量。测量方法可采用全站仪、激光测距仪等设备，在不同位置进行测量，获得具体的尺寸和形状信息，并与设计要求进行比较和分析。

5. 设备测量：对工程中的设备进行测量，主要包括设备的位置、高度和安装情况等。测量方法可以采用全站仪、水平仪等设备，在不同位置进行测量，并与设计要求进行比较和分析。

在管线测量方面，主要包括以下几个步骤：

1. 管道布置测量：通过对管道的布置进行测量，可以确保管道的位置和走向符合设计要求。测量方法可以采用全站仪、测绘仪等设备，在不同位置进行测量，并将测量结果与设计要求进行比较和分析。

2. 管道施工质量测量：通过对管道的几何参数进行测量，可以评估管道施工的质量是否符合要求。测量参数包括直径、壁厚、弯头曲率等，测量方法可采用超声波测量仪、激光测距仪等设备，在不同位置进行测量，并将测量结果与设计要求进行比较和分析。

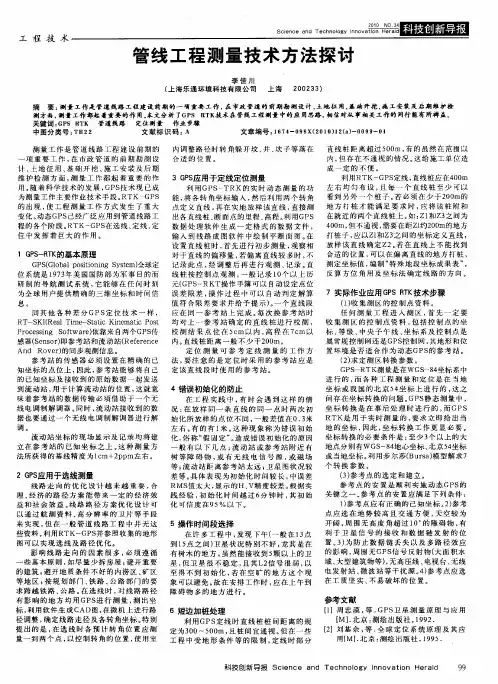

工程技术　：塑　Ｓｃｉｅｎｃｅ　ａｎｄ　Ｔｅｃｈｎｏｌｏｇｙ　Ｉ　Ｆｉｎｏｖａｔｉｏｎ　Ｈｅｒａｌｄ　管线工程测量技术方法探讨　李佳川　（上海乐通环境科技有限公司　上海　２００２３３）　摘要：测量工作是管道线路工程建设前期的一项ｔ－￣－ｒ作，在市政管道的前期勘测设计．土地征用、基础开挖，施工安装及后期维护检　测方面，￣－ｊｔ＂ｒ作都起着重要的作用。本文分析了ＧＰＳ　ＲＴＫ技术在管线工程测量中的应用思路，相信对从事相关工作的同行能有所裨益。　关键词：ＧＰＳ　ＲＴＫ　管道线路　定位测量　作业步骤　中图分类号：ＴＢ　２　２　文献标识码：Ａ　文章编号：１　６　７４—０９８Ｘ（２０１Ｏ）ｌ　２（ａ）一００９　９－－０１　测量工作是管道线路工程建设前期的　一项重要工作，在市政管道的前期勘测设　计、土地征用、基础开挖、施工安装及后期　维护检测方面，测量工作都起着重要的作　用。随着科学技术的发展，ＧＰＳ技术现已成　为测量工作主要作业技术手段。ＲＴＫ　ＧＰＳ　的出现，使工程测量工作方式发生了重大　变化。动态ＧＰＳ己经广泛应用到管道线路工　程的各个阶段。ＲＴＫ—ＧＰＳ在选线、定线、定　位中发挥着巨大的作用。　１　ＧＰＳ－ＲＴＫ的基本原理　ＧＰＳ（ＧＩｏｂａｌ　ｐｏｓ￣ｉｏｎｉｎｇ　Ｓｙｓｔｅｍ）全球定　位系统是ｌ９７３年美国国防部为军事目的而　研制的导航测试系统，它能够在任何时刻　为全球用户提供精确的三维坐标和时间信　息。　同其他各种差分ＧＰＳ定位技术一样，　ＲＴ－ＳＫＩ（Ｒｅａｌ　Ｔｉｍｅ——Ｓｔａｔｉｃ　Ｋｉｎｅｍａｔｉｃ　Ｐｏｓｔ　Ｐｒｏｃｅｓｓｉｎｇ　Ｓｏｆｔｗａｒｅ）依靠来自两个ＧＰＳ传　感器（Ｓｅｎｓｏｒ）Ｕｐ参考站和流动站（Ｒｅｆｅｒｅｎｃｅ　Ａｎｄ　Ｒｏｖｅｒ）的同步观测信息。　参考站的传感器必须设置在精确的已　知坐标的点位上，因此，参考站能够将自己　的已知坐标及接收到的原始数据一起发送　到流动站，用于计算流动站的位置，这就意　味着参考站的数据传输必须借助于一个无　线电调制解调器。同时，流动站接收到的数　据也要通过一个无线电调制解调器进行解　调。　流动站坐标的现场显示及记录均将建　立在参考站的已知坐标之上。这种测量方　法所获得的基线精度为１ｃｍ＋２ｐｐｍ左右。　２　ＧＰＳ应用于选线测量　线路走向的优化设计越来越重要，合　理、经济的路径方案能带来一定的经济效　益和社会效益。线路路径方案优化设计可　以通过航测资料、高分辨率的卫片等手段　来实现，但在一般管道线路工程中并无这　些资料。利用ＲＴＫ—ＧＰＳ并参照收集的地形　图可以实现选线及路径优化。　影响线路走向的因素很多，必须遵循　一些基本原则，如尽量少拆房屋；避开重要　的建筑；避开地质条件不好的内涝区、矿区　等地区；按规划部门、铁路、公路部门的要　求跨越铁路、公路。在选线时，对线路路径　有影响的地方均用ＧＰＳ进行测量，测出坐　标，利用软件生成ＣＡＤ图，在微机上进行路　径调整，确定线路走径及各转角坐标。特别　提出的是，在选线时各预计转角位置应测　量一到两个点，以控制转角的位置，使用室　内调整路径时转角躲开坟、井、坎子等落在　合适的位置。　３　ＧＰＳ应用于定线定位测量　利用ＧＰＳ—ＴＲＫ的实时动态测量的功　能，将各转角坐标输入，然后利用两个转角　点定义直线，再在实地放样该直线，直接测　出各直线桩、断面点的里程、高程。利用ＧＰＳ　数据处理软件生成一定格式的数据文件，　输入到线路成图软件中绘制平断面图。在　设置直线桩时，首先进行初步测量，观察相　对于直线的偏移量，若偏离直线较多时，不　记录此点，经调整后再进行观测、记录。直　线桩按控制点观测，一般记录ｌ０个以上历　元（ＧＰＳ－ＲＫＴ操作手簿可以自动设定点位　误差限差，操作过程中可以自动判定解算　值符合限差要求并给予提示）。一个直线段　应在同一参考站上完成。每次换参考站时　均对上一参考站确定的直线桩进行校测，　校测结果点位在５ｃｍ以内，高程在７ｃｍ以　内。直线桩距离一般不少于２００ｍ。　定位测量可参考定线测量的工作方　法，要注意的是定位时采用的参考站应是　定该直线段时使用的参考站。　４错误初始化的防止　在工程实践中，有时会遇到这样的情　况：在放样同一条直线的同一点时两次初　始化所放样的点位不同，一般差值在０．３米　左右。有的有ｌ米。这种现象称为错误初始　化，俗称“假固定”。造成错误初始化的原因　一般有以下几点：流动站或参考站附近有　树等障碍物，或有无线电信号源，或磁场　等；流动站距离参考站太远；卫星图状况较　差等。具体表现为初始化时间较长，中误差　ＲＭＳ值太大，显示的Ｈ、Ｖ精度较差。根据实　践经验，初始化时间越过６分钟时，其初始　化可信度在９５％以下。　５操作时间段选择　在许多工程中，发现下午（一般在１　３点　到ｌ　５点之间）卫星状况特别不好，龙其是在　有树木的地方，虽然能接收到５颗以上的卫　星，但卫星很不稳定，且其Ｌ２信号很弱，以　至得不到初始化，若在空旷的地方这个现　象可以避免。故在安排工作时，应在上午到　障碍物多的地方进行。　直线桩距离超过５００ｍ，有的虽然在范围以　内，但存在不通视的情况。这给施工单位造　成一定的不便。　利用ＲＴＫ—ＧＰＳ定线，直线桩应在４００ｍ　左右均匀布设，且每一个直线桩至少可以　看到另外一个桩子。若必须在少于２００ｍ的　地方打桩才能满足要求时，应将该桩附和　在就近的两个直线桩上。如：Ｚ１和Ｚ３之间为　４００ｍ，但不通视，需要在距Ｚｌ约２００ｍ的地方　打桩子，应以ｚｌ￣ｎｚ３之间的坐标定义直线，　放样该直线确定ｚ２。若在直线上不能找到　合适的位置，可以在偏离直线的地方打桩，　测定坐标值，编制“特殊地段坐标成果表”，　反算方位角用及坐标法确定线路的方向。　７实际作业应用ＧＰＳ　ＲＴＫ技术步骤　（１）收集测区的控制点资料。　任何测量工程进入测区，首先一定要　收集测区的控制点资料，包括控制点的坐　标、等级、中央子午线、坐标系及控制点是　属常规控制网还是ＧＰＳ控制网，其地形和位　置环境是否适合作为动态ＧＰＳ的参考站。　（２）求定测区转换参数。　ＧＰＳ—ＲＴＫ测量是在ＷＧＳ　８４坐标系中　进行的，而各种工程测量和定位是在当地　坐标或我国的北京５４坐标上进行的，这之　间存在坐标转换的问题。ＧＰＳ静态测量中，　坐标转换是在事后处理时进行的，而ＧＰＳ　ＲＴＫ是用于实时测量的，要求立即给出当　地的坐标，因此，坐标转换工作更显必要。　坐标转换的必要条件是：至少３个以上的大　地点分别有ＷＧＳ一８４地心坐标、北京５４坐标　或当地坐标。利用步尔莎（Ｂｕｒｓａ）模型解求７　个转换参数。　（３）参考点的选定和建立。　参考点的安置是顺利实施动态ＧＰｓ的　关键之一。参考点的安置应满足下列条件：　１）参考点应有正确的己知坐标。２）参考　点应选在地势较高且交通方便，天空较为　开阔，周围无高度角超过ｌ０。的障碍物，有　利于卫星信号的接收和数据链发射的位　置。３）为防止数据链丢失以及多路径效应　的影响，周围无ＧＰＳ信号反射物（大面积水　域、大型建筑物等），无高压线、电视台、无线　电发射站、微波站等干扰源。４）参考点应选　在工质坚实、不易破坏的位置。　参考文献　６短边加桩处理　【ｌ】周忠漠，等．ＧＰＳ］￣测量原理与应用　利用ＧＰＳ定线时直线桩桩间距离的规　［ＭＩ．北京：测绘出版社，１９９２．　；￣Ｎ３ｏｏ～５００ｍ，且桩间宜通视。但在一些　［２】刘基余，等．全球定位系统原理及其应　工程中受地形条件等的限制，定线时部分　用【Ｍ　Ｊ．北京：测绘出版社，１９９５．　科技创新导报Ｓｃｉｅｎｃｅ　ａｎｄ　Ｔｅｃｈｎｏｌｏｇｙ　Ｉｎｎｏｖａｔｉｏｎ　Ｈｅｒａｌｄ　

顺德区重点建设工程现状地形、综合管线图

测量技术设计书

审 核：

审 查：

编 写：

广东海地测绘工程有限公司

二○一一年三月

目 录

1概述 ........................................................1

2测绘原则 ....................................................1

3测绘技术要求 ................................................1

3.1采用的技术依据 ...........................................1

3.2综合管线测量的基本精度指标 ...............................2

3.3测量基准 .................................................2

3.4综合管线测量的工作内容及基本程序 .........................2

3.5控制测量 .................................................3

3.6 仪器检定 ................................................4

4作业方案 ....................................................4

4.1 作业流程 ................................................4

4.2外业数据的采集 ..........................................4

4.3内业编辑成图 ............................................6

4.4检查与验收 ..............................................7

管线测量方案

在建筑、工程以及地质探测等领域中，管线测量是一个非常重要的环节。在进行管线测量时，有很多不同的方案可以选择。本文将对管线测量的常用方案进行介绍，并分析它们的优缺点。

1.传统地面走测法

传统地面走测法指的是在地面上逐步测量管线的位置和高度。这种方法需要手工测量，需要携带钢尺、水平仪等工具进行。在测量过程中很容易因为工人的工作精度或者周围环境的影响导致误差，测量周期也较长。

这种方法的优点是成本较低。但是这种方法的瓶颈在于它需要手动测量，测量的精度和时间周期也在一定的局限性之内。而且对于工人的技术水平有较高的要求，因此不能很好地适应大规模以及精准测量的要求。

2.激光扫描法

激光扫描法是近年来广泛应用的新兴技术。在管线测量中，使用激光扫描仪将管线周围环境扫描下来，然后通过计算机程序对扫描数据进行处理即可得出管线的位置和高度等信息。

这种方法的优点是测量速度快，精度高，而且只需要进行一次测量，测量数据可以快速转化成不同的格式。同时，它也可以避免工人在高空和地下等危险的条件下进行测量。但是这种方法的缺点是需要一定的设备支持，这会导致测量成本较高，同时在使用过程中暴露设备存在的不足或者灵敏度不够的情况。

3.地下雷达法

地下雷达法是一种非破坏性的测试方法，可以通过地下雷达仪器发出电磁波，然后通过电磁波与物质互作用后进行反射在雷达仪器上，就可以对地下物质进行探测。

地下雷达法的优点在于它能够无损探测到地下物质的位置、深度以及类型等信息，同时也可以避免了对地下管道的损坏。而且这种方法可以进行远程测量，而且在大型场地监测中也可以获得很好的应用。不过，这种方法的缺点是设备成本较高，而且需要对地下环境了解充分，才能准确地进行测量。

4.无人机测量法

无人机测量法是指使用无人机进行测量的方法。无人机载着摄像头，扫描管道周围的环境并进行建模，从而获得管道位置、高度等信息。

这种方法的优点在于可以完成大规模场地中的测量。而且，对于可以观测线构形的管道，无人机的拍摄效果更佳，能够获得更加真实、完整的弧形管相。而且无人机的设备和工具也不需要如激光扫描等技术具有非常高精度，同时使用也非常方便。不过这种方法的成本较高，因为需要使用专业设备或者需要进行设备改造。而且使用时也需要对飞行路线进行严格控制。
