红外遥控技术的研究与应用

电视遥控器红外线原理

电视遥控器是我们日常生活中常用的电子设备之一。它通过无线红外线技术来实现与电视之间的通信和控制。本文将深入探讨电视遥控器红外线原理的工作流程以及其在电子设备中的应用。

一、红外线的介绍

红外线是一种电磁辐射，其波长范围在700纳米至1毫米之间。与可见光相比，红外线的波长更长，无法被人眼直接看到。然而，许多电子设备都能感知和利用红外线的特性。

二、电视遥控器的工作原理

1. 发射端

电视遥控器的发射端包含了一个红外发射二极管（IR LED），它被用来发射红外线信号。当我们按下遥控器上的按钮时，相应的按键电路会给红外发射二极管提供电流，使其发射脉冲的红外线信号。

2. 接收端

电视机上的接收端包含了一个红外接收二极管（IR Receiver）。当红外线信号到达接收端时，红外接收二极管会接收并将其转化为电信号。然后，这些电信号经过一系列处理和解码，最终被传递给电视机的主板。

三、电视遥控器红外线信号编码 为了实现不同按键对应不同功能的控制，电视遥控器需要将每个按键输入映射为特定的红外线编码。这通常通过红外线编码器来实现。

红外线编码器将不同按键的信号转化为特定的红外线编码序列，以便电视机能够正确地识别并执行相应的操作。常见的红外线编码协议包括NEC、RC-5、RC-6等，每个协议都有自己特定的编码格式和解码规则。

四、电视遥控器的应用

除了在电视机上，电视遥控器的原理和技术也被广泛应用在其他电子设备上。例如空调遥控器、音频设备遥控器、家电遥控器等。这些设备通常采用类似的红外线原理，使用红外线信号进行通信和控制。

电视遥控器的优势在于它的方便性和灵活性。通过遥控器，我们可以在不需要亲身接触电子设备的情况下，轻松控制它们的各种功能。这极大地提高了我们的生活便利性。

总结：

电视遥控器通过红外线技术实现了人机交互和设备控制。发射端的红外发射二极管发射红外线信号，接收端的红外接收二极管接收并转化为电信号。红外线编码器将按键信号编码为特定的红外线编码序列，以实现不同按键对应不同功能的控制。电视遥控器的应用不仅限于电视机，还广泛应用于其他电子设备上，为我们的生活带来了便利。通过深入了解电视遥控器红外线原理，我们能更好地理解和使用这一技术。

红外线遥控解码技术及其应用　

艾光辉　

（黑龙江省科学院对俄工业技术交流中心，哈尔滨１５００９０）　

摘要：研究介绍了红外线遥控器的发射和接收原理，　并用ＭＫ６Ａ１２Ｐ单片机来实现解码和控制功能，最后介绍了　红外遥控开关的实际应用。　关键词：红外遥控；解码技术；信号　

红外线遥控是目前使用最广泛的一种通信和遥控手　

段。红外线线遥控装置具有体积小、功耗低、功能强、成本　

低等特点。继彩电、录像机之后，在录音机、音响设备、空凋　

机以及玩具等其他小型电器装置上也纷纷采用红外线线遥　

控。　在工业仪表中，尤其是在防爆高压、辐射、有毒气体、粉　

尘等环境下，设备或仪表在工作状态下不容许打开设备，这　时使用红外线遥控器远距离对仪表的参数进行设置或调　

整，就十分安全和方便。　

一、红外线遥控系统的组成　

通用红外线遥控系统由发射和接收两大部分组成。应　

用编／解码专用集成电路芯片来进行控制操作。　

发射部分包括键盘矩阵、编码和调制、ＬＥＤ红外线发送　

器；接收部分包括光、电转换放大器、解调、解码电路。　

遥控器用来产生遥控编码脉冲，经调制后驱动红外线　发射管输出红外线遥控信号，红外接收头完成对遥控信号　

的放大、检波、整形、解调出遥控编码脉冲。遥控编码脉冲　

是一组串行二进制码，对于一般的红外线遥控系统，此串行　

码输入到微控制器，由其内部ＣＰＵ完成对遥控指令解码，　

并执行相应的遥控功能。使用遥控器作为控制系统的输　

入，需要解决如下几个关键问题：如何接收红外线遥控信　

号；如何识别红外线遥控信号以及解码软件的设计、控制程　序的设计。　

二、红外线遥控信号的接收　接收电路使用集成一体化红外线接收头ＳＭ００３８。　

ＳＭ００３８对外只有３个引脚：ＶＳ、ＧＮＤ和１个脉冲信号　

输出引脚ＯＵＴ，与单片机接口非常方便。ＶＣＣ接电源＋５　Ｖ　

并经电容进行滤波，以避免电源干扰；ＧＮＤ接系统的地线　

（０Ｖ）；脉冲信号输出接ＣＰＵ的中断输入引脚或通用输入　

脚。采取这种连接方法，软件解码既可工作于查询方式，也　

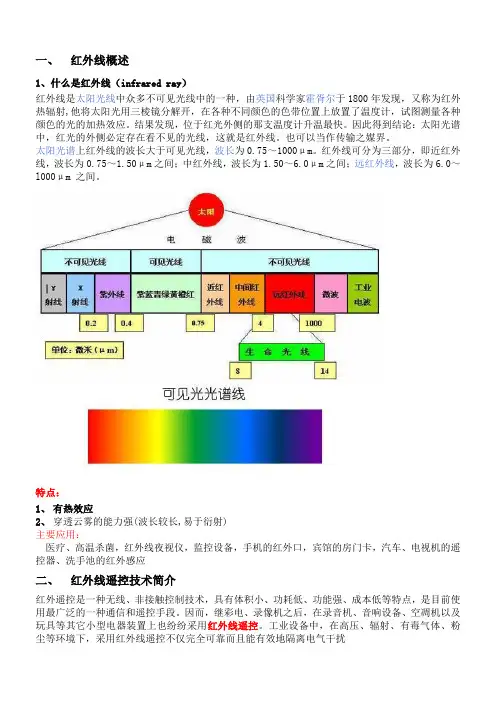

一、 红外线概述

1、什么是红外线（infrared ray）

红外线是太阳光线中众多不可见光线中的一种，由英国科学家霍胥尔于1800年发现，又称为红外热辐射,他将太阳光用三棱镜分解开，在各种不同颜色的色带位置上放置了温度计，试图测量各种颜色的光的加热效应。结果发现，位于红光外侧的那支温度计升温最快。因此得到结论：太阳光谱中，红光的外侧必定存在看不见的光线，这就是红外线。也可以当作传输之媒界。

太阳光谱上红外线的波长大于可见光线，波长为0.75～1000μm。红外线可分为三部分，即近红外线，波长为0.75～1.50μm之间；中红外线，波长为1.50～6.0μm之间；远红外线，波长为6.0～l000μm 之间。

特点：

1、 有热效应

2、 穿透云雾的能力强(波长较长,易于衍射)

主要应用：

医疗、高温杀菌，红外线夜视仪，监控设备，手机的红外口，宾馆的房门卡，汽车、电视机的遥控器、洗手池的红外感应

二、 红外线遥控技术简介

红外遥控是一种无线、非接触控制技术，具有体积小、功耗低、功能强、成本低等特点，是目前使用最广泛的一种通信和遥控手段。因而，继彩电、录像机之后，在录音机、音响设备、空凋机以及玩具等其它小型电器装置上也纷纷采用红外线遥控。工业设备中，在高压、辐射、有毒气体、粉尘等环境下，采用红外线遥控不仅完全可靠而且能有效地隔离电气干扰

最早用来控制电视的遥控器是美国一家叫Zenith的电器公司（这家公司现在被LG收购了），在1950年代发展出来的。 一开始是有线的。

1980年代，发送和接收红外线的半导体装置开发出来。

红外线遥控是利用近红外光传送遥控指令的，波长为0.76um~1.5um。用近红外作为遥控光源，是因为目前红外发射器件(红外发光管)与红外接收器件(光敏二极管、三极管及光电池)的发光与受光峰值波长一般为0.8um~0.94um，在近红外光波段内，二者的光谱正好重合，能够很好地匹配，可以获得较高的传输效率及较高的可靠性。

红外遥控系统的发展历史及作用

一、红外遥控系统的发展历史世纪初，美国科学家爱德华·威尔逊发明了一种无线电遥控装置，它的原理是利用辐射线和接收器之间的磁场来进行遥控。1917年，爱德华·威尔逊提出了一种新的遥控装置，这种装置使用传统的正弦波形码，可以用来控制船只或飞机的运行。1936年，一位叫做艾格尔·威尔逊的科学家发明了第一台用红外线控制的遥控装置，从此，红外遥控技术开始发展，并被广泛应用于航空、船舶、地面车辆等领域。

二、红外遥控系统的作用红外遥控系统的主要作用是使用红外线来控制远程设备。它可以实现无线传输，能够非常迅速的传达信号，通过外层的空气作为介质，来控制所有可以接收红外线的设备。红外遥控系统可以用来控制各种设备，例如家用影音设备、家用空调、电视、电脑等，在娱乐场所也可以使用红外遥控系统，用来控制门锁、监控系统以及其他设备等。
