保温装饰一体板干挂施工方案

外墙保温装饰一体板干挂施工工法

外墙保温装饰一体板干挂施工工法

一、前言外墙保温装饰一体板干挂施工工法是一种常见且有效的外墙保温装饰施工方法。本文将介绍该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及工程实例，以提供对该施工工法的全面了解。

二、工法特点外墙保温装饰一体板干挂施工工法具有以下特点：1. 结构简单：该工法采用一体板干挂结构，具备轻质、高强度、高耐久性等特点。2. 施工速度快：由于采用干挂施工方式，不需要砌筑硬质保温板，施工速度较快。3. 保温效果好：外墙保温一体板材料质量优异，能够有效提高建筑物的保温性能。4. 装饰效果佳：保温一体板具有多样的表面装饰效果，可以满足不同建筑风格的需求。5. 环保节能：采用保温一体板可有效提高建筑物的能效，达到节能环保的要求。

三、适应范围外墙保温装饰一体板干挂施工工法适用于各种建筑类型和尺寸，包括住宅、商业建筑、教育机构等。同时，该工法适应不同气候条件下的建筑外墙保温装饰需求。

四、工艺原理外墙保温装饰一体板干挂施工工法的工艺原理在于保温一体板之间的插销连接，并通过金属龙骨和外墙结构进行固定。该工法还结合了腐蚀防治、隔音降噪以及防火阻燃等工艺措施，以提高施工品质和建筑物的功能性。 五、施工工艺施工工艺包括以下几个阶段：墙面处理、基层处理、保温板安装、石膏板安装、接缝处理、表面处理等。其中，保温板的粘贴、石膏板的安装和表面处理是关键的施工环节。

六、劳动组织外墙保温装饰一体板干挂施工工法需要协调不同岗位的人员进行施工，包括项目经理、质检员、施工人员等。他们需按照计划和顺序进行工作，确保施工的连贯性和高效性。

七、机具设备施工所需的机具设备包括：龙骨安装设备、保温板切割设备、螺丝刀、墙面处理工具等。这些设备需要具备稳定性、耐用性和操作方便性，以提高施工效率和施工质量。

八、质量控制为确保施工过程中的质量达到设计要求，施工过程中需要进行质量控制，包括对材料质量的检查、施工工艺的合格性审核、施工过程的监测等。同时，还需要进行施工工艺指导和质量验收，以确保施工质量的可靠性和稳定性。

深圳市明远建材科技有限公司 营销中心

外墙翻新、装修保温装饰一体板施工方案

施工特点

施工的每种材料和施工工艺科学合理搭配、环环相扣，直接采用强力粘接剂

加锚钉，完全解决了保温系统的“冷热桥”问题，保温性能更佳。

采用特殊技术处理节点及分格缝，所有阴阳角处无对接缝，实现分格缝材料

与保温层有机结合，使整个外墙形成一张完整的防水膜，防水性能优异。

在建筑门、窗洞口处采用以防火岩棉作为保温层的成品板进行湿贴安装等防

火构造措施，大大提高了系统的防火性能。

明远外墙节能保温装饰板外墙外保温系统与传统外墙保温+装饰施工相比，

施工工期短，施工简单。

一、 适用范围

该系统适用于抗震设防烈度≤8度的不同气候区、不同建筑节能标准的各种

新老建筑的外保温装饰工程，基层可为混凝土、各种砌体材料。

二、 工艺原理

以保温装饰成品板为保温装饰材料，通过基层的前处理，采用粘钉结合、以

粘为主的方式，利用粘结砂浆和锚固件实现与外墙的的可靠连接，并利用专利技

术处理节点及分格逢，从而实现外墙保温防水性能佳、装饰美观的目的。

1. 简易安装工艺流程

① 简易安装

基层前处理和板块设定

基层含水小于12%、PH值小于9、平整度偏差小于3mm（2m靠尺）

粘贴成品板

每平方米不少于4个 安装锚固件

分格缝处理 粘贴砂浆的粘贴面积不小于50%

干燥3天 深圳市明远建材科技有限公司 营销中心

2. 施工准备

① 基层墙体应符合《混凝土结构工程施工质量验收规范》

（GB50204-2002）和《砌体工程施工质量验收规范》（GB50203-2002）

及相应的基层质量验收规范的要求，保温施工前应会同相关部门做好

结构验收的确认。

② 外墙面的阳台栏杆、雨漏管托架、外挂消防梯等安装完毕，并应考虑

到保温系统厚度的影响。

③ 外窗的辅框安装完毕。

④ 墙面脚手架孔、穿墙孔及墙面缺损处用相应材料修整好。基层墙面的

平整度误差不得超过3毫米（2米靠尺）。

⑤ 混凝土梁或墙面的钢筋头和凸起物清除完毕。

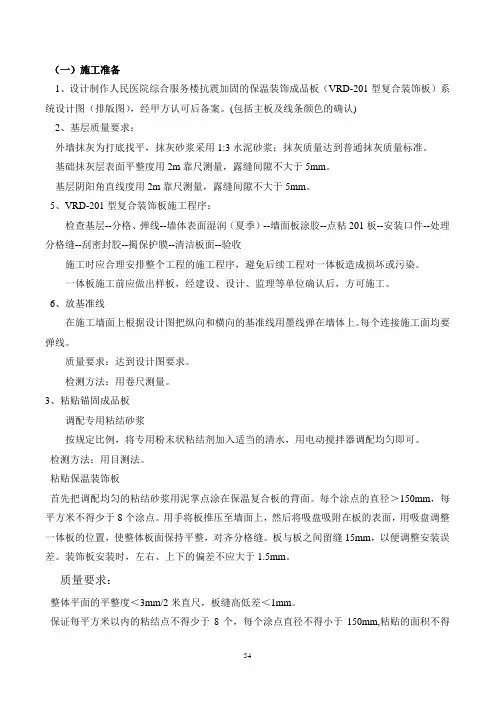

54 （一）施工准备

1、设计制作人民医院综合服务楼抗震加固的保温装饰成品板（VRD-201型复合装饰板）系统设计图（排版图），经甲方认可后备案。(包括主板及线条颜色的确认)

2、基层质量要求：

外墙抹灰为打底找平，抹灰砂浆采用1:3水泥砂浆；抹灰质量达到普通抹灰质量标准。

基础抹灰层表面平整度用2m靠尺测量，露缝间隙不大于5mm。

基层阴阳角直线度用2m靠尺测量，露缝间隙不大于5mm。

5、VRD-201型复合装饰板施工程序：

检查基层--分格、弹线--墙体表面湿润（夏季）--墙面板涂胶--点粘201板--安装口件--处理分格缝--刮密封胶--揭保护膜--清洁板面--验收

施工时应合理安排整个工程的施工程序，避免后续工程对一体板造成损坏或污染。

一体板施工前应做出样板，经建设、设计、监理等单位确认后，方可施工。

6、放基准线

在施工墙面上根据设计图把纵向和横向的基准线用墨线弹在墙体上。每个连接施工面均要弹线。

质量要求：达到设计图要求。

检测方法：用卷尺测量。

3、粘贴锚固成品板

调配专用粘结砂浆

按规定比例，将专用粉末状粘结剂加入适当的清水，用电动搅拌器调配均匀即可。

检测方法：用目测法。

粘贴保温装饰板

首先把调配均匀的粘结砂浆用泥掌点涂在保温复合板的背面。每个涂点的直径＞150mm，每平方米不得少于8个涂点。用手将板推压至墙面上，然后将吸盘吸附在板的表面，用吸盘调整一体板的位置，使整体板面保持平整，对齐分格缝。板与板之间留缝15mm，以便调整安装误差。装饰板安装时，左右、上下的偏差不应大于1.5mm。

质量要求：

整体平面的平整度＜3mm/2米直尺，板缝高低差＜1mm。

保证每平方米以内的粘结点不得少于8个，每个涂点直径不得小于150mm,粘贴的面积不得 54 小于板面的60%。每平方砂浆用量6.5㎏。

位置要求横平竖直，排列整齐。

检测方法：

用直尺靠在已粘结好的板面上，再用赛尺测量间隙的大小。

六八〇〇二部队3790工程额济纳旗机房建设项目

保 温 复 合 装 饰 一 体 板

施

工

方

案

2018年4月保温复合装饰一体板施工方案设计

1 一、工程概况

1.本工程为六八〇〇二部队3790工程额济纳旗机房建设项目。建设用地位于内蒙古自治区阿拉善盟额济纳旗。

2.基地概况：建设基地总用地面积6529 m2，场地呈矩形。建设场地地势平坦，交通便利。

3.本工程为四层建筑，室内外高差为0.3m，一层为3.9m，二、三层为3.6m，四层5.4m，建筑高度为16.8m。外墙总施工面积约为1466.7 m2。

4.本工程为多层公共办公建筑，耐火等级二级。

5.本工程结构形式为框架结构，建筑设计使用年限为50年，抗震设防烈度为6度。

二、编制依据：

本工程建筑、结构施工图；

本工程的招标文件和答疑文件；

《外墙外保温建筑构造》10J121；

《外墙外保温工程技术规程》JGJ144-2016；

《建筑节能工程施工质量验收规范》GB50411－2007；

《公共建筑节能设计标准》GB50189-2015；

《保温装饰板外墙外保温系统技术规程》DGJ32/TJ86-2013；

《建筑外墙外保温防火隔离带技术规程》JGJ289-2012；

《幕墙玻璃接缝用密封胶》GJC/T 882—2001。

三、施工方案概述

1.一体板的适用范围

保温装饰一体板具有良好的机械性能，能抵御温度变化引起的外饰面龟裂。具有卓越的耐候功能，可大大延长保温系统的使用寿命。其适用于我国寒冷地区、夏热冬冷地区和夏热冬暖地区的民用建筑、工业建筑节能装饰及既有建筑的节能改造与墙面翻新以及抗震设防烈度≤8度地区的有节能要求的钢筋混凝土、混凝土砌块、烧结普通砖、烧结多孔砖、灰砂砖和炉渣砖等材料构成的砌体结构的外墙保温工程。

2.施工专项方案内容 保温复合装饰一体板施工方案设计

2 施工设计方案包括如下内容：

①保温装饰一体板颜色、图案和主要技术性能（参见施工图）。
