射线拍片流程

医院拍片流程

医院拍片是指患者需要进行X光、CT、MRI等影像学检查时，在医院内进行的一项常规检查。医院拍片流程一般包括以下几个步骤。

首先，患者需要前往医院影像科或放射科进行登记。在登记处，患者需要填写相关的个人信息表格，并进行身份验证。医院工作人员会为患者安排具体的拍片时间，并告知患者需要进行的准备工作。

接着，患者需要前往指定的拍片区域等候。在等候过程中，患者需要根据医生或技师的指引，脱掉与拍片部位有关的衣物和饰品，并穿上医院提供的防护服或围裙。这是为了确保拍片的准确性和患者的安全。

当患者被叫到拍片室时，医院工作人员会对患者进行进一步的询问和准备工作。他们会询问患者的身体状况、是否有对比剂过敏史等信息，并根据需要为患者进行静脉造影或口服对比剂准备工作。

在进行拍片前，医生或技师会对患者进行必要的姿势指导，并确保患者的身体部位处于正确的位置。在拍片过程中，医院工作人员会远离射线源，以确保他们的安全。患者需要保持静止，直到拍片完成。

拍片完成后，医生或技师会对拍片结果进行初步评估，并告知患者是否需要进行重复拍片或其他检查。患者可以根据医生的建议，前往医院其他科室进行进一步的诊疗。

最后，患者可以前往影像科或放射科的窗口领取拍片报告。医院工作人员会向患者解释拍片结果，并根据需要为患者提供影像资料的复印或存储服务。

总之，医院拍片流程包括登记、准备、拍片和结果获取等环节。在整个流程中，医院工作人员会尽最大努力为患者提供安全、准确和高效的服务，以确保患者能够及时获取到专业的影像学检查结果，为后续诊疗提供参考。

简述胸片x线的拍摄流程

胸片X线拍摄流程主要包括以下步骤：

1. 患者准备：患者需要脱衣服上半身，以便医生能够清楚地观察胸部。尤其对于女性患者，可能需要摘下胸罩以避免其对X线图像的干扰。

2. 定位：患者站在X线机前，医生会指导患者进行正确的姿势和站位，通常是让患者侧向面对X线机，将胸部紧贴在X线机上。医生会要求患者将手臂置于指定位置以保证图像清晰。

3. 呼气：患者需要深呼吸然后尽量将呼气保持稳定。呼气是为了使得胸廓扩张，有利于医生观察胸部情况。

4. 拍片：一旦患者站好并做好姿势，医生会激活X线机，发射X射线通过患者的胸部。通常来说，医生会在少于一秒钟的时间内完成一张胸片的拍摄。

5. 拍摄多个方向：为了对胸部进行全面观察，可能需要拍摄多个方向的胸片，例如正面、侧面或斜位。医生会根据具体病情和需要决定是否需要拍摄多个角度的图像。

6. 结束：一旦所有需要的图像都拍摄完毕，患者可以重新穿好衣服。医生会评估拍摄的胸片图像，并根据结果进行进一步诊断分析。

总体上，胸片X线的拍摄流程是快速简洁的。它可以为医生提供关于肺部、心脏、胸腔及其周围结构的图像信息，用于诊断和治疗各种肺部和胸部疾病。

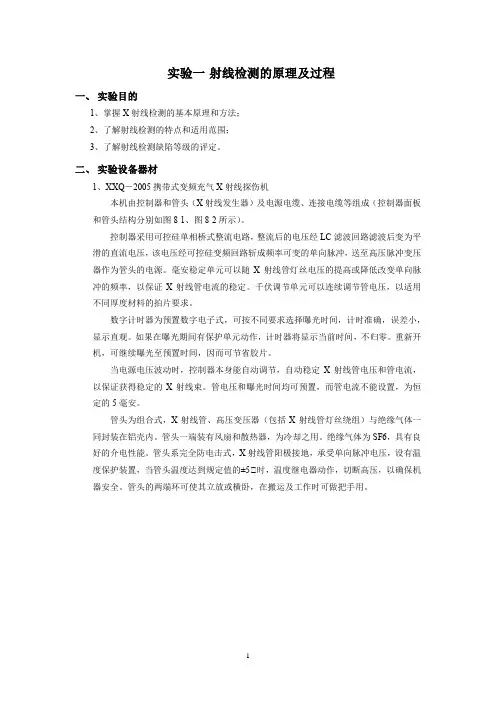

1 实验一 射线检测的原理及过程

一、 实验目的

1、掌握X射线检测的基本原理和方法；

2、了解射线检测的特点和适用范围；

3、了解射线检测缺陷等级的评定。

二、 实验设备器材

1、XXQ－2005携带式变频充气X射线探伤机

本机由控制器和管头（X射线发生器）及电源电缆、连接电缆等组成（控制器面板和管头结构分别如图8-1、图8-2所示）。

控制器采用可控硅单相桥式整流电路，整流后的电压经LC滤波回路滤波后变为平滑的直流电压，该电压经可控硅变频回路斩成频率可变的单向脉冲，送至高压脉冲变压器作为管头的电源。毫安稳定单元可以随X射线管灯丝电压的提高或降低改变单向脉冲的频率，以保证X射线管电流的稳定。千伏调节单元可以连续调节管电压，以适用不同厚度材料的拍片要求。

数字计时器为预置数字电子式，可按不同要求选择曝光时间，计时准确，误差小，显示直观。如果在曝光期间有保护单元动作，计时器将显示当前时间，不归零。重新开机，可继续曝光至预置时间，因而可节省胶片。

当电源电压波动时，控制器本身能自动调节，自动稳定X射线管电压和管电流，以保证获得稳定的X射线束。管电压和曝光时间均可预置，而管电流不能设置，为恒定的5毫安。

管头为组合式，X射线管、高压变压器（包括X射线管灯丝绕组）与绝缘气体一同封装在铝壳内。管头一端装有风扇和散热器，为冷却之用。绝缘气体为SF6，具有良好的介电性能。管头系完全防电击式，X射线管阳极接地，承受单向脉冲电压，设有温度保护装置，当管头温度达到规定值的±5℃时，温度继电器动作，切断高压，以确保机器安全。管头的两端环可使其立放或横卧，在搬运及工作时可做把手用。

2

图8-1 控制器主面板及侧面板

1.电源指示灯 2.延时指示灯 3.高压指示灯 4.电流指示灯 5.保险丝 6.曝光计时器

7.曝光时间设定拨码盘 8.电源接头 9.接地线接头 10.控制线连接电缆接头

11.电源开关 12.高压关按钮 13.曝光电压调节旋钮 14.高压开按钮

常用钢管环焊缝射线探伤（EN1435）规格与拍片张数对照表

序号 规格 透照方式 拍片张数

B级 序号 规格 透照方式 拍片张数

B级

1 Φ6×1.5 垂直透照 3 37 Φ114×4 双壁单影 6

2 Φ8×1.5 垂直透照 3 38 Φ114×9 双壁单影 7

3 Φ10×2 垂直透照 3 39 Φ114×14 双壁单影 7

4 Φ12×2 垂直透照 3 40 Φ114×17.5 双壁单影 8

5 Φ16×2.5 垂直透照 3 41 Φ140×4 双壁单影 6

6 Φ18×3 垂直透照 3 42 Φ140×11 双壁单影 7

7 Φ22×2

椭圆透照

（双壁双影）

检测根部平面型缺陷或采用椭圆法有困难时，采用垂直透照

2

3 43 Φ140×16 双壁单影 7

8 Φ25×3 44 Φ140×22 双壁单影 8

9 Φ25×4 45 Φ168×5 双壁单影 6

10 Φ28×3 46 Φ168×14 双壁单影 7

11 Φ30×3 47 Φ168×20 双壁单影 8

12 Φ30×4 48 Φ219×6 双壁单影 6

13 Φ30×5 49 Φ219×16 双壁单影 6

14 Φ35×3 50 Φ273×6 双壁单影 6

15 Φ38×4 51 Φ325×7.5 双壁单影 6

16 Φ38×5 52 Φ356×9 双壁单影 6

17 Φ38×6 53 Φ406×9 双壁单影 6

18 Φ42×3

19 Φ42×5

20 Φ42×6.5

21 Φ48×3

22 Φ48×4

23 Φ48×6

24 Φ48×8 垂直透照 3

25 Φ60×4 椭圆透照

垂直透照 2

3

26 Φ60×5.5

27 Φ60×8 垂直透照 3

28 Φ60×10 垂直透照 3

29 Φ76×4 椭圆透照

垂直透照 2

3
