现浇混凝土楼板裂缝的分析及防控措施

楼板板裂缝原因分析及防治措施

一、钢筋混凝土现浇板裂缝的类型

根据钢筋混凝土现浇板裂缝的特点，具体可以分为以下几种类型：

1.1．横向裂缝：在跨中1/3范围内，沿建筑物横向方向的裂缝，出现在板下皮居多，个别上下贯通；当建筑物总长超过40m时，通常在建筑物端部第一或第二开间板跨中出现上下贯通裂缝。

1.2．纵向裂缝：沿建筑物纵向方向的裂缝，出现在板下皮居多，个别上下贯通。

1.3．角部裂缝：在房间的四角出现的斜裂缝，板上皮居多。

1.4．不规则裂缝：分布及走向均无规则的裂缝。

1.5．楼板根部的横向裂缝：距支座在30cm内产生的裂缝，位于板上皮。

6．顺着预埋管线方向产生的裂缝。

二、钢筋混凝土现浇板裂缝的产生原因分析

2.1． 钢筋混凝土现浇板裂缝原因的分析

通常情况下，现浇板裂缝一般表现为：不规则、不连贯表面微裂缝；表面龟裂、纵向、横向裂缝以及斜向裂缝。以上裂缝，在某些特定的情况下，会产生贯穿的裂缝，究其原因，主要有施工、设计及混凝土原材料等方面的原因，以下将逐一具体分析。

2.1.1 混凝土原材料质量方面

2.1.1.1 水泥凝结或膨胀不正常，如水泥安定性不稳定，水泥中含有生石灰或氧化镁，这些成分在和水化合后产生体积膨胀，产生裂缝。采用活性高的水泥，水泥活性越高，颗粒越细，比表面积越大，收缩越大。

2.1.1.2 如果骨料中含泥量过多，则随着混凝土的干燥，会产生不规则的网状裂缝。

2.1.1.3 碱－骨料反应：蛋白质、安山岩、玄武岩、辉绿岩、千枚岩等碱性骨料有可能与碱性很强的水泥起化学反应，生成有膨胀能力的碱－硅凝胶而引起混凝土膨胀破坏，产生裂缝。、

2.1.1.4钢筋方面：为节省成本，现浇板所用钢筋为一些小厂家生产的钢筋，质量严重不合格，钢筋的延性、韧性和可焊性都较差，抗拉强度低，很容易产生裂缝。

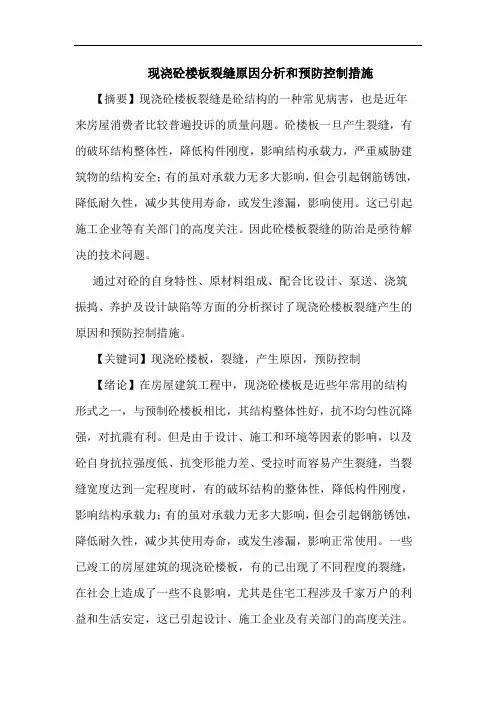

现浇砼楼板裂缝原因分析和预防控制措施

【摘要】现浇砼楼板裂缝是砼结构的一种常见病害，也是近年来房屋消费者比较普遍投诉的质量问题。砼楼板一旦产生裂缝，有的破坏结构整体性，降低构件刚度，影响结构承载力，严重威胁建筑物的结构安全；有的虽对承载力无多大影响，但会引起钢筋锈蚀，降低耐久性，减少其使用寿命，或发生渗漏，影响使用。这已引起施工企业等有关部门的高度关注。因此砼楼板裂缝的防治是亟待解决的技术问题。

通过对砼的自身特性、原材料组成、配合比设计、泵送、浇筑振捣、养护及设计缺陷等方面的分析探讨了现浇砼楼板裂缝产生的原因和预防控制措施。

【关键词】现浇砼楼板，裂缝，产生原因，预防控制

【绪论】在房屋建筑工程中，现浇砼楼板是近些年常用的结构形式之一，与预制砼楼板相比，其结构整体性好，抗不均匀性沉降强，对抗震有利。但是由于设计、施工和环境等因素的影响，以及砼自身抗拉强度低、抗变形能力差、受拉时而容易产生裂缝，当裂缝宽度达到一定程度时，有的破坏结构的整体性，降低构件刚度，影响结构承载力；有的虽对承载力无多大影响，但会引起钢筋锈蚀，降低耐久性，减少其使用寿命，或发生渗漏，影响正常使用。一些已竣工的房屋建筑的现浇砼楼板，有的已出现了不同程度的裂缝，在社会上造成了一些不良影响，尤其是住宅工程涉及千家万户的利益和生活安定，这已引起设计、施工企业及有关部门的高度关注。

因此现浇砼楼板裂缝的防治是亟待解决的技术问题。

砼裂缝按生产的原因有：外荷载（包括施工和使用阶段的静荷载、动荷载）引起的裂缝；物理因素（包括温度、湿度变化、不均匀沉降、冻胀等）引起的裂缝；化学因素（包括钢筋锈蚀、化学反应膨胀等）引起的裂缝；施工操作（如制作、拆模、养护等）引起的裂缝。本文重点阐述现浇砼楼板因砼收缩、设计构造缺陷、施工不当、不均匀沉陷引起裂缝的原因和预防控制措施。

现浇混凝土楼板裂缝产生的原因及预防措施

中图分类号：tu37 文献标识码：a 文章编号：

未来的世界是钢筋混凝土的世界，可见混凝土在现代建筑业中占有很重要的角色。长期以来，由于对混凝土裂缝问题认识上的偏差，或重视程度不够，混凝土产生裂缝现象十分普遍。混凝土的裂缝问题仍是严重困扰着混凝土楼板施工质量的首要问题。

现浇混凝土楼板裂缝形成的特征

1、纵横向比例大于1:3.5的住宅楼在靠近端部大转角处的现浇混凝土楼板，会发生与转角处成45°夹角的条形裂缝，多数是沿楼板厚度贯穿性的裂缝。

在住宅楼现浇楼板内预埋塑料电线管方向的板面上部有通长裂缝。

在现浇混凝土楼板后浇带界面上，也可能产生沿楼板厚度的贯穿性裂缝。

产生在板角处的裂缝，其走向与板的对角线相垂直。

温度及混凝土收缩作用，往往也使一些板块长边或短边的方向跨中产生一些贯穿性裂缝。

二、现浇楼板裂缝产生的原因

现浇混凝土楼板裂缝产生的原因是多方面的，概括起来主要有以下几点：

（一）材料选用方面的因素

1、水泥品种。水泥的选择是关系到收缩问题的关键。不同品种水泥的收缩值取决于c3a、so3、石膏的含量及水泥细度等。而且，随着高强混凝土的应用，水泥的标号等级要求也就相应提高，水泥用量也就会增加，产生的水化热就越高，混凝土的收缩变形也越大。尽量选用低水化热或中水化热的水泥品种配制混凝土，如矿渣硅酸盐水泥、火山灰质硅酸盐水泥、粉煤灰水泥、复合水泥等

2、外加剂应用不当也会引起的裂缝。由于施工工期的需要，一般都会使用化学外加剂的，高效减水剂的减水作用随时间延长而降低，这是坍落度损失的主要原因，由于高效减水剂吸附在水泥颗粒表面或早期水化物上，它或是被水化物包围，或是与水化物反应而被消耗掉，变得不能发挥分散能力，这类问题在混凝土生产行业中会经常遇到，程度轻的会引起混凝土施工困难，混凝土表面会出现收缩裂缝。

3、混凝土配合比。在原料一定的条件下，水灰比对混凝土收缩有很大的影响。在用水量一定内条件下，混凝土收缩随水泥用量的增大而加大，反之增大的幅度较小；在水灰比一定条件下，混凝土收缩率随水灰比的增加而明显增大；在水灰比相同条件下，混凝土收缩率随砂率增大而加大，但增大的幅度较小。影响混凝土的收缩而产生裂缝原因包括单位用水量、单位水泥用量、水灰比、砂率等控制参数。

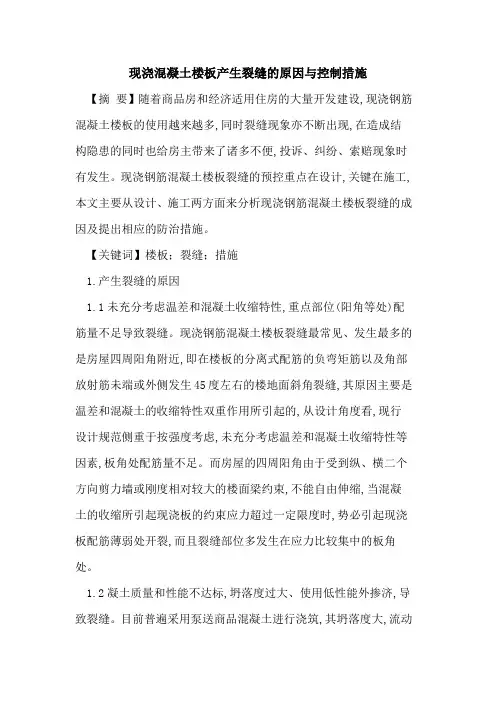

现浇混凝土楼板产生裂缝的原因与控制措施

【摘 要】随着商品房和经济适用住房的大量开发建设,现浇钢筋混凝土楼板的使用越来越多,同时裂缝现象亦不断出现,在造成结构隐患的同时也给房主带来了诸多不便,投诉、纠纷、索赔现象时有发生。现浇钢筋混凝土楼板裂缝的预控重点在设计,关键在施工,本文主要从设计、施工两方面来分析现浇钢筋混凝土楼板裂缝的成因及提出相应的防治措施。

【关键词】楼板；裂缝；措施

1.产生裂缝的原因

1.1未充分考虑温差和混凝土收缩特性,重点部位(阳角等处)配筋量不足导致裂缝。现浇钢筋混凝土楼板裂缝最常见、发生最多的是房屋四周阳角附近,即在楼板的分离式配筋的负弯矩筋以及角部放射筋未端或外侧发生45度左右的楼地面斜角裂缝,其原因主要是温差和混凝土的收缩特性双重作用所引起的,从设计角度看,现行设计规范侧重于按强度考虑,未充分考虑温差和混凝土收缩特性等因素,板角处配筋量不足。而房屋的四周阳角由于受到纵、横二个方向剪力墙或刚度相对较大的楼面梁约束,不能自由伸缩,当混凝土的收缩所引起现浇板的约束应力超过一定限度时,势必引起现浇板配筋薄弱处开裂,而且裂缝部位多发生在应力比较集中的板角处。

1.2凝土质量和性能不达标,坍落度过大、使用低性能外掺济,导致裂缝。目前普遍采用泵送商品混凝土进行浇筑,其坍落度大,流动性好,但也易产生局部粗骨料少、砂浆多的现象,加之商品砼厂商为降低价格和成本使用低档原材料忽视了混凝土的品质,导致性能下降。混凝土强度值对水灰比的变化十分敏感,基本上是水和水泥计量变动对强度影响的叠加。因此,水、水泥、外掺混合材料、外加剂溶液的计量偏差,将直接影响混凝土的强度。而采用含泥量大的粉砂配制的混凝土收缩大,抗拉强度低,脱水干缩时容易因塑性收缩而产生裂缝。

1.3施工中过分振捣,模板、垫层过于干燥导致楼板裂缝。混凝土浇筑振捣后,粗骨料沉落挤出水分、空气,表面呈现泌水而形成竖向体积缩小沉落,造成表面砂浆层,它比下层混凝土有较大的干缩性能,待水分蒸发后,易形成凝缩裂缝。而模板、垫层在浇筑混凝土之间洒水不够,过于干燥,则模板吸水量大,引起混凝土的塑性收缩,产生裂缝。
