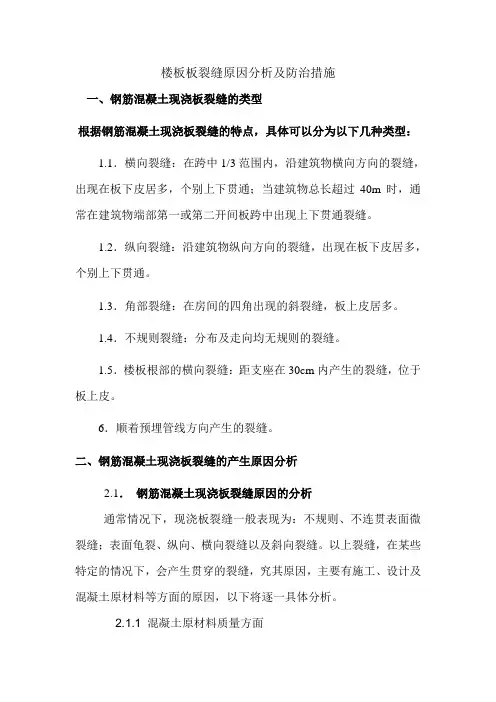

楼板板裂缝原因分析及防治措施
一、钢筋混凝土现浇板裂缝的类型
根据钢筋混凝土现浇板裂缝的特点，具体可以分为以下几种类型：
1.1．横向裂缝：在跨中1/3范围内，沿建筑物横向方向的裂缝，出现在板下皮居多，个别上下贯通；当建筑物总长超过40m时，通常在建筑物端部第一或第二开间板跨中出现上下贯通裂缝。
1.2．纵向裂缝：沿建筑物纵向方向的裂缝，出现在板下皮居多，个别上下贯通。
1.3．角部裂缝：在房间的四角出现的斜裂缝，板上皮居多。
1.4．不规则裂缝：分布及走向均无规则的裂缝。
1.5．楼板根部的横向裂缝：距支座在30cm内产生的裂缝，位于板上皮。
6．顺着预埋管线方向产生的裂缝。
二、钢筋混凝土现浇板裂缝的产生原因分析
2.1． 钢筋混凝土现浇板裂缝原因的分析
通常情况下，现浇板裂缝一般表现为：不规则、不连贯表面微裂缝；表面龟裂、纵向、横向裂缝以及斜向裂缝。以上裂缝，在某些特定的情况下，会产生贯穿的裂缝，究其原因，主要有施工、设计及混凝土原材料等方面的原因，以下将逐一具体分析。
2.1.1 混凝土原材料质量方面
2.1.1.1 水泥凝结或膨胀不正常，如水泥安定性不稳定，水泥中含有生石灰或氧化镁，这些成分在和水化合后产生体积膨胀，产生裂缝。采用活性高的水泥，水泥活性越高，颗粒越细，比表面积越大，收缩越大。
2.1.1.2 如果骨料中含泥量过多，则随着混凝土的干燥，会产生不规则的网状裂缝。
2.1.1.3 碱－骨料反应：蛋白质、安山岩、玄武岩、辉绿岩、千枚岩等碱性骨料有可能与碱性很强的水泥起化学反应，生成有膨胀能力的碱－硅凝胶而引起混凝土膨胀破坏，产生裂缝。、
2.1.1.4钢筋方面：为节省成本，现浇板所用钢筋为一些小厂家生产的钢筋，质量严重不合格，钢筋的延性、韧性和可焊性都较差，抗拉强度低，很容易产生裂缝。

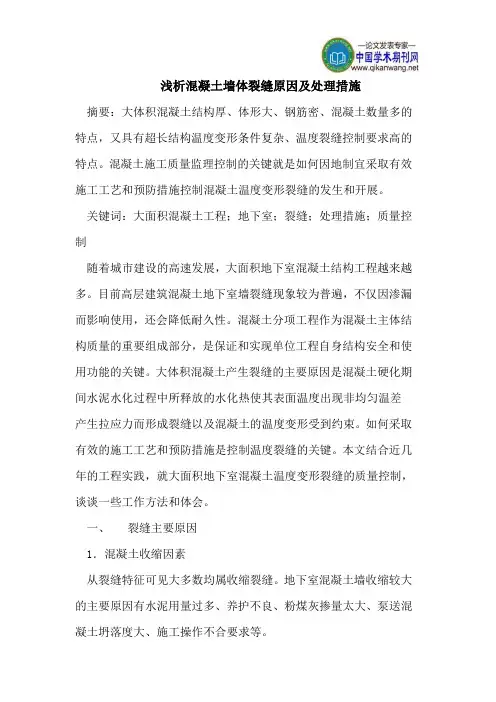

浅析混凝土墙体裂缝原因及处理措施
摘要：大体积混凝土结构厚、体形大、钢筋密、混凝土数量多的特点，又具有超长结构温度变形条件复杂、温度裂缝控制要求高的特点。混凝土施工质量监理控制的关键就是如何因地制宜采取有效施工工艺和预防措施控制混凝土温度变形裂缝的发生和开展。
关键词：大面积混凝土工程；地下室；裂缝；处理措施；质量控制
随着城市建设的高速发展，大面积地下室混凝土结构工程越来越多。目前高层建筑混凝土地下室墙裂缝现象较为普遍，不仅因渗漏而影响使用，还会降低耐久性。混凝土分项工程作为混凝土主体结构质量的重要组成部分，是保证和实现单位工程自身结构安全和使用功能的关键。大体积混凝土产生裂缝的主要原因是混凝土硬化期间水泥水化过程中所释放的水化热使其表面温度出现非均匀温差产生拉应力而形成裂缝以及混凝土的温度变形受到约束。如何采取有效的施工工艺和预防措施是控制温度裂缝的关键。本文结合近几年的工程实践，就大面积地下室混凝土温度变形裂缝的质量控制，谈谈一些工作方法和体会。
一、 裂缝主要原因
1．混凝土收缩因素
从裂缝特征可见大多数均属收缩裂缝。地下室混凝土墙收缩较大的主要原因有水泥用量过多、养护不良、粉煤灰掺量太大、泵送混凝土坍落度大、施工操作不合要求等。
2．设计方面因素
《混凝土结构设计规范》规定：现浇钢筋混凝土墙伸缩缝的最大间距为20（露天）－30ｍ（室内或土中），但实际工程中墙长均超过此规定。特别是一些工程设计突破了规范规定后，地下室墙的水平钢筋仍按构造配置，这是墙较易裂缝的又一因素。
3.温差影响因素
包括混凝土内外温差大、昼夜温差、日照下混凝土阴阳面的温差、拆模过早及结构跨季节气温变化差异大等因素的影响。
4.地下室墙长期暴露因素
这类薄而长的结构对温度、湿度变化较敏感，常因附加的温度收缩应力导致墙体开裂。设计时地下室墙均按埋入土中或室内结构考虑。
5.混凝土施工质量差
混凝土现浇板裂缝的原因分析与防治措施
混凝土楼、屋面板是房屋建筑结构中的主要构件之一，而现浇钢筋混凝土板的裂缝也是目前行业中的质量通病之一。由于裂缝在一定程度上将影响结构的强度、刚度、抗渗性和耐久性，在建筑工程施工中主要由温差和混凝土收缩产生的裂缝，而建筑物沉降产生的结构变形也会造成的裂缝，钢筋混凝土现浇板裂缝的主要形式，有表面裂缝和贯通裂缝两种。本文通过从设计、施工和使用阶段分析，经及材料、环境等方面进行研究，对现浇板产生的裂缝找出可以控制裂缝产生的手段和防治措施。
标签： 现浇板； 裂缝； 混凝土； 塌落度； 保护层
1.裂缝产生的原因分析
1.1施工原因
1.1.1 钢筋保护层不符合要求
一般住宅楼（屋）面板的厚度均在80～130毫米之间，配筋有单层双向和双层双向等形式，钢筋在混凝土板中起着抵抗外荷载所产生的弯矩和防止混凝土收缩和温差裂缝发生的双重作用，而这一双重作用需钢筋处在上下合理的保护层前提下才能确保有效。在实际施工中，板下层钢筋在受到混凝土垫块及模板的依托下保护层比较容易控制，但当垫块间距过大时，钢筋的保护层厚度就无法保证。板上层钢筋的有效保护是施工中的一大问题。其原因主要是板的上层钢筋由于工种交叉作业，造成施工人员踩踏后钢筋就立即弯曲、变形、中部下坠，端部上翘，上层钢筋的钢筋小撑脚设置间距过大，使钢筋保护层失去控制，造成对负弯距钢筋的支撑不够，使受力钢筋的有效高度达不到设计要求而出现正截面裂缝。
1.1.2 混凝土板面抹面过早
混凝土在完成终凝时，由于水分的流失和水泥的水化作用体积将产生干燥收缩，而混凝土表面水分蒸发得不到及时补充，则混凝土泌水会引起塑性收缩。。目前普遍使用预拌混凝土，为了保证混凝土的顺利输送，一般混凝土的塌落度较大，为了改善混凝土的工艺性能预拌混凝土中掺有复合材料，由于某些操作人员不掌握预拌混凝土的终凝时间，不按规则施工，板面容易产生不规则的收缩裂缝。
1.1.3 混凝土养护问题
浅析混凝土常见裂缝产生原因及预防处理措施
摘要：在施工中切实抓好混凝土的配和比设计、施工工艺、切缝时间和深度、混凝土的养护等各个环节，通过改善混凝土的质量并采取有效的浇注后的防治措施，混凝土的裂缝现象是可以避免的。本文分析了混凝土常见裂缝的产生原因，研究探讨了混凝土裂缝的预防处理措施。
关键词：混凝土裂缝原因措施
中图分类号：tu528文献标识码： a 文章编号：
裂缝是混凝土结构中普遍存在的一种现象，它的出现不仅会降低建筑物的抗渗能力，影响建筑物的使用功能，而且会引起钢筋的锈蚀，混凝土的碳化，降低材料的耐久性，影响建筑物的承载能力，必须引起高度的重视。
一、混凝土常见裂缝的产生原因
1、水泥水化热的影响
混凝土浇筑过程中的热源来自于水泥的水化生热，水泥水化热一般是在浇筑后短期内集中放热。放热速度一般和混凝土的配合比，水泥种类有直接关系。由于大量的水化热集聚在混凝土内部缓慢释放出来，故一般地，混凝土中心温度高，而外表面温度较低，因而在混凝土内外产生较大的温度梯度，使其内部产生压应力，表面产生拉应力。而当拉应力超过混凝土的极限抗拉强度时混凝土表面就会产生裂缝。
2、楼板的力学形变引起的裂缝 楼板的弹性变形及支座处负筋下沉均会产生裂缝，施工中在混凝土未达到规定强度，过早拆模，或者在混凝土未到终凝时间就上荷载等，这些因素都可直接造成混凝土楼板的弹性变形，致使混凝土早期强度低或无强度时，承受弯、压、拉应力，导致混凝土裂缝。
3、温度引起的裂缝
大体积混凝土结构在施工期间，外界气温的变化对防止大体积混凝土裂缝的产生有较大影响。混凝土内部的温度是由浇筑温度、水泥水化热的绝热温升和结构的散热温度等各种温度叠加之和组成。浇筑温度与外界气温有着直接关系，外界气温愈高，混凝土的浇筑温度也就会愈高；如果外界温度降低则又会增加大体积混凝土的内外温度梯度。如果外界温度的下降过快，会造成很大的温度应力，极其容易引发混凝土的开裂。另外，外界的湿度对混凝土的裂缝也有很大的影响，外界的湿度降低会加速混凝土的干缩，也会导致混凝土裂缝的产生。
