第二章

一、填空题

1、手算潮流时，将变电所母线上所联线路对地电纳中 无功 功率的一半也并入到等值负荷功率中，这一功率称为 运算负荷 。

相同天气条件下，某一架空线路单根导线，采取水平架设和三角形架设，两种架设的线间距相同，那么容易起电晕的是： 水平架设 ；三相导线排列水平，则进行整体循环换位后三相电抗 相等 。

三绕组变压器中的高、中、低压绕组，升压变压器的 中压 绕组最靠近铁芯；

高压 绕组最在最外侧。

双绕组变压器的分接头在 高压 侧。降压变压器的 低压 绕组最靠近铁芯。

升压 变压器的中压绕组最靠近铁芯； 降压 变压器的低压绕组最靠近铁芯。

2、同一型号的架空三相输电线，相间距离增大，其线路对地电容 增大 。和架空输电线相比，同截面电缆的电抗 减小 。

同一型号的架空三相输电线，相间距离 增大 ，其线路对地电容增大。和架空输电线相比，同截面电缆的电抗 减小 。

架空线路中，LGJQ表现为何种导线 轻型钢芯铝绞线 。架空线路换位是为了减少 参数

的不平衡。

线路换位分为： 滚式 换位和 换位杆塔 换位。

线路换位的目的是为了消除线路 参数 的不平衡；换位后的三相线路参数均 相等 。

3、交流输电线路采用导线分裂技术的目的是减少 电抗 和减少线路 电晕 。

分裂导线每根导线分成若干根，相互之间保持一定距离 400-500 mm，减小了电晕，线路电抗 减小 ，于此同时电容将增大。

分裂导线每根导线分成若干根，相互之间保持一定距离 400-500 mm，减小了电晕，线路电抗减小，于此同时电容将 增大 。

4、已知架空线路模型中，SP、、BBPS及，用其中已知量表示标么值P BPS 。导纳支路的阻抗，它是呈 容性 性。

三相功率的标幺值和单相功率的标幺值 相等 ，三相功率是单相功率的 3 倍。

复功率uiSUIUI•中，负荷以超前功率因素运行时所吸收的无功功率为 负

负荷以滞后功率因素运行时所吸收的无功功率为 正 。

发电机以滞后功率因素运行时所发出的无功功率为 正 ，发电机以超前功率因素运行时所发出的无功功率为 负 。

电力系统中同步发电机使用有两类： 凸极式 和 隐极式 。

二、计算题

1、一台变压器电压为220/121/10.5kV、容量比100/100/50MVA的三相三绕组变压器（升压型），P0=123.1kW，I0℅=0.9短路损耗和短路电压见下表。计算励磁支路的导纳，各绕组电阻的等值漏抗。各参数归算到中压侧。

高压——中压 高压——低压 中压——低压

短路损耗（KW） 660 256 227 未归算到SN

短路电压（℅） 24.7 14.7 8.8 已归算

2、已知一台三相三绕组变压器容量比为：300/300/150MVA, 三次侧额定电压为

113.8NUkV、2121NUkV、3242NUkV，实验数据：(12)950KPkW、(13)500KPkW、(23)620KPkW,

短路电压已归算：(12)%13.73KU、(13)%11.9KU、(23)%18.64KU， 0123PkW，0%0.5I, 计算变压器参数（归算至高压侧）并画出等值电路。

3、已知变压器231.5SFPLMVA，其电压为：220/38.5kV，（将参数归算到高压侧），查表得到变压器实验数据：Pk = 286 kW , Uk % = 14.2 , P0 = 83.7 kW , I0 % =2 。计算变压器归算到高压侧的参数，并画出其等值电路？

计算变压器归算到高压侧的参数（UN取变压器高压侧额定电压）：

4、三相三绕组的变压器额定容量为：120/120/60MVA， 出厂时标出的短路损耗为：高压-中压为343KW、高压-低压为251.5KW、中压-低压为285.0KW, 试求得各绕组的短路损耗Pk1、Pk2、Pk3的值。（6分）

5、一台242/13.8KV，容量80MVA的三相双绕组升压变压器，短路电压%13KU,短路损耗430KPKW，空载电流0%2I，空载损耗为078PKW。试作出单相等值电路并归算到低压侧的阻抗和并联导纳。（9分）

6、三相双绕组升压变压器的型号为SFL-40500/110，额定容量为40500kVA，额定电压为121/10.5kV，00%11,93.6,%2.315,KUPKWI234.4kPkw求该变压器的参数，并做出等值电路。（10分）

7、一条长度为200km，额定电压110kv的架空输电线，导线型号LGJ-185，水平排列，间距4m，求线路参数画出等值电路图，并判断天气晴朗的情况下是否会发生电晕。（ LGJ-185 参数 直径d=19mm，电阻r1=0.17Ω/km）（本题10分）

电晕公式如下，其中（m1、m2=1.0，δ=1.0）

1249.3lg相电压的有效值mcrmeqDnUmmrkVKr

8、一条110kV架空线路长100km，150LGJ导线的直径为16.72mm，水平排列，导线间距为

4m。计算线路全长参数，画出等值电路图。（12分）

9、某一架空输电线路，在末端开路时测得其末端电压为200KV，始端相量电压180KV，电流200A，求线路Π型等值电路及参数Z，。（本题14分）

10、某三相单回输电线路，采用LGJJ—300型导线，已知导线的相间距离D≈6m，查手册，该型号导线的计算外径为25.68mm。试求：

（1）三相导线水平布置且完全换位时，每公里线路的电抗值和电纳值。

（2）三相导线按等边三角形布置时，每公里线路的电抗值和电纳值。

11、220kV线路使用如图所示带拉线铁塔，并利用LGJQ-400型导线，直径27.2mm，铝线部分截面392平方mm，使用13片X-4.5型绝缘子组成的绝缘子串，长2.6m，悬挂在横担端部。求该线路单位长度的电阻、电抗、电纳和电晕临界电压。(其中：120.9,1.0,1.0mm，1249.3lgmcrDUmmrr) （12分）

12、有一330KV架空输电线路，导线水平排列，相间距8米，每相采用2×LGJQ-300分裂导线，分裂间距400mm，试求线路参数R,X,B（8分）

13、一条220kV的输电线,长180km,导线为LGJ-400(直径2.8cm),水平排列,相间距7m,求该线27500220002475032000352535253525路的R,X,B,并画等值电路。（本题10分）

合集下载

电力系统稳态分析部分习题答案

电力系统稳态分析部分习题答案

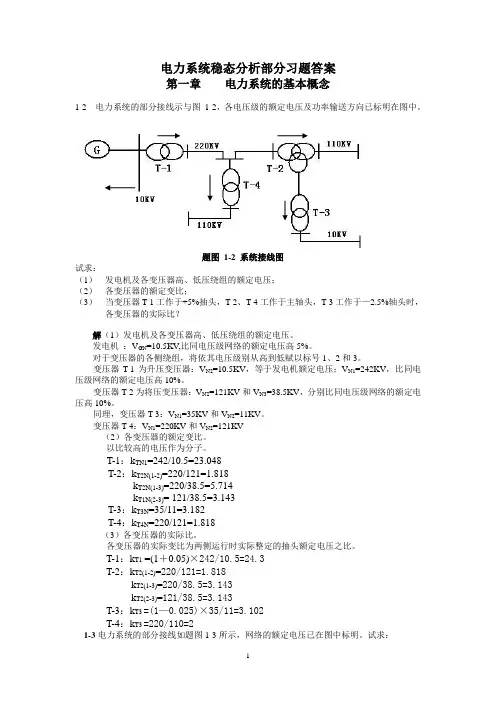

1 电力系统稳态分析部分习题答案
