视频矩阵的工作原理

— 1 — 视频矩阵工作原理及主要功能

1.视频矩阵的工作原理

视频矩阵的切换功能可将多路输入信号中任意一路或多路分别输出给一路或多路显示设备，一般用于规模较大的监控系统中。矩阵系统原理如下图所示。我们把列（摄像机）作为矩阵切换器的输入，那么矩阵中列的数量“8”就代表摄像机的数量或系统输入通道数量：把行（监视器）作为矩阵切换器的输出，那么矩阵中行的数量“4”就是监视器的数量。因此矩阵中每一个行列节点代表系统的一个输入、输出状态。如节点C74代表7#摄像机图像在4#监视器上显示，就是图中的“房子”显示在4#监视器上，依次类推。因此所有通道的图像都可以在任何一个监视器上显示：同理所有监视器都能显示任何一个通道的图像，而相互不影响。这就是矩阵切换器的巨大优势。矩阵切换系统可大可小，小型系统可以是4×1，大型系统可以达到1024×256或更大。

— 2 — 2.视频矩阵的主要功能

矩阵的主要功能是进行视频信号的切换操作及控制，其本身是个复杂的计算机系统，还具有强大的附加功能，如视频信号丢失检测、分组、报警联动、字符叠加等。具体如下：

 视频矩阵为视频切换设备，矩阵系统中任一输入图像可以切换至任一输出。

 可以通过键盘或人机界面，实现对所有前端PTZ摄像机的各种控制功能。视频矩阵采用组合式结构，可进行积木式搭接，随时扩充输入输出通道容量。

 支持矩阵间的联网，可通过建立双向视频干线实现矩阵间的互联，形成一套完整的分布式矩阵系统。

 可以对摄像机设置逻辑编号，并能按照摄像机的逻辑号选择调用摄像机图像。

 具有多种复合控制功能，包括分组切换、宏控制、巡视等。

 具有宏编程功能，对宏可设定按预定的时间序列和按照报警事件手动或自动执行。可以控制辅助设备以增强系统功能，辅助设备包括报警输入/输出单元、干接点输出控制单元、通信口扩展单元、通信转换单元。

 控制单元具有不间断热切换功能。原控制单元损坏时，备份控制单元能在线切换。

博学笃行 自强不息

1

音视频矩阵

1. 引言

音视频矩阵是一个重要的音视频信号管理设备，它在多音视频源和多音视频显示设备之间实现信号的路由和分发，为不同场景下的多媒体应用提供了灵活性和便利性。本文将介绍音视频矩阵的基本原理、应用场景以及相关的技术发展。

2. 基本原理

音视频矩阵由输入端口和输出端口组成。输入端口可以连接多个音视频源设备（如电视、摄像机、音频播放器等），输出端口可以连接多个音视频显示设备（如显示器、音箱等）。矩阵内部有交换机和处理器，可以根据用户的需求选择特定的音视频源输入和显示设备输出。

3. 应用场景

3.1 会议室

音视频矩阵在会议室中扮演着重要的角色。以一个大型企业的会议室为例，会议室内通常需要连接多个音视频源设备，如电脑、投影仪、话筒等，同时也需要连接多个音视频显示设备，如大屏幕显示器、音箱等。通过音视频矩阵，可以方便地将不同的音视频源输入到特定的显示设备上，实现会议中的演示和播放。

博学笃行 自强不息

2

3.2 教育领域

在教育领域，音视频矩阵也发挥着重要的作用。例如，在教室中，教师可以通过音视频矩阵将电脑上的教学内容输入到大屏幕上，使得学生可以清晰地看到教师所展示的内容。同时，学生也可以通过音视频矩阵将自己的作品或答案显示在大屏幕上，方便全班同学一起观看和讨论。

3.3 娱乐领域

音视频矩阵在娱乐领域中也发挥着重要作用。例如，在家庭影院中，音视频矩阵可以方便地实现多个音视频源设备和多个显示设备的连接和切换。这样，不仅可以方便地选择观看不同的电影、电视节目或者玩游戏，同时也可以实现多个观众观看不同的节目。

4. 技术发展

随着科技的不断进步，音视频矩阵也在不断演进和发展。目前，一些先进的音视频矩阵已经支持高清、超高清甚至8K的画质输出，同时也支持多路音频的输入和输出。此外，一些音视频矩阵还支持无线信号传输和智能控制，可以通过手机或平板电脑进行远程控制和管理。

２００７年１月　

第１期　广西轻工业　

ＧＵＡＮＧＸＩ　ＪＯＵＲＮＡＬ　ＯＦ　ＬＩＧＨＴ　ＩＮＤＵＳＴＲＹ　（总第９８期）　

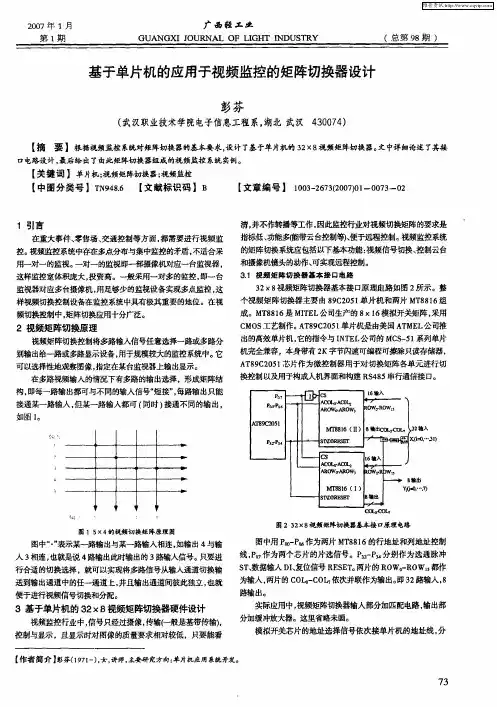

基于单片机的应用于视频监控的矩阵切换器设计　

彭芬　

（武汉职业技术学院电子信息工程系，湖北武汉４３００７４）　

【摘要】根据视频监控系统对矩阵切换器的基本要求，设计了基于单片机的３２×８视频矩阵切换器。文中详细论述了其接　

口电路设计，最后给出了由此矩阵切换器组成的视频监控系统实例。　

【关键词】单片机；视频矩阵切换器；视频监控　

【中圈分类号】ＴＮ９４８．６　【文献标识码】Ｂ　【文章编号】１００３—２６７３（２００７）０１—００７３—０２　

１引言　

在重大事件、零售场、交通控制等方面，都需要进行视频监　

控。视频监控系统中存在多点分布与集中监控的矛盾，不适合采　

用一对一的监视。一对一的监视即一部摄像机对应一台监视器，　

这样监控室体积庞大，投资高。一般采用一对多的监控，即一台　

监视器对应多台摄像机，用足够少的监视设备实现多点监控，这　

样视频切换控制设备在监控系统中具有极其重要的地位。在视　

频切换控制中，矩阵切换应用十分广泛。　

２视频矩阵切换原理　

视频矩阵切换控制将多路输入信号任意选择一路或多路分　

别输出给一路或多路显示设备，用于规模较大的监控系统中。它　

可以选择性地观察图像，指定在某台监视器上输出显示。　

在多路视频输入的情况下有多路的输出选择，形成矩阵结　

构，即每一路输出都可与不同的输入信号“短接”，每路输出只能　

接通某一路输人，但某一路输入都可（同时）接通不同的输出，　

如图１。　

ｒ　

『　１　『　１　ｒ　１　ｒ　

图１　５×４的视频切换矩阵原理图　

图中“・”表示某一路输出与某一路输入相连，如输出４与输　

入３相连，也就是说４路输出此时输出的３路输入信号。只要进　

行合适的切换选择，就可以实现将多路信号从输入通道切换输　

送到输出通道中的任一通道上，并且输出通道间彼此独立，也就　

便于进行视频信号切换和分配。　

浅析视频矩阵的现状及发展趋势

视频矩阵经过 20 余年的发展目前已经处于成熟期，2008 年矩阵的市场

有效需求已达到 5.8 亿元，2009 年我国矩阵的市场容量预计达到 6.8 亿元，未来

五年矩阵市场有效需求平均增长率在 15-20%之间，到 2014 年市场有效需求将

达到 14 亿元。而在价格方面，视频矩阵销售单价比较稳定，并呈现上升趋势，

主要是因为随着产品升级换代，以及 2008 年后工程项目中逐渐以大容量的矩阵

产品为主，所以带动矩阵的价格往上增长。

另根据中国公共安全杂志社公布的数据显示，安防行业各细类产品中矩

阵的利润率处于行业的领先水平，约为 25%，较高的利润率为矩阵的发展提供

了强劲的动力。

根据《2008-2009 年度中国视频监控行业市场研究报告》的调查统计，我

国主要的矩阵生产厂商有英飞拓、天津天地伟业数码科技有限公司、浙江红苹

果电子有限公司、金三立视频科技(深圳)有限公司等厂家。其中英飞拓的矩阵产

品市场占有率位居国内第一。

而进口的矩阵品牌有派尔高、AD、他又从 DENG,特别是在高端应用领域，

进口品牌占据了绝大部分的市场份额。据不完全统计，目前进口矩阵的销售额

要大于国内品牌，而国内品牌的销售量要大于进口品牌，造成这种局面的主要

原因还是两者的价格差异。

成本下降 归功技术革新和国产原材料

根据调查显示，矩阵的单位成本自 2009 年起大幅度降低，虽然近期受国

内原材料上涨等因素影响成本有所上升，但相较于 2009 年以前还是处于相对较
