MATLAB三维绘图

  • 格式：doc
  • 大小：119.00 KB
  • 文档页数：7

MATLAB三维绘图

三维绘图

1 三维绘图指令

类 别 指 令 说 明

mesh, ezmesh 绘制立体网状图

meshc, ezmeshc 绘制带有等高线的网状图 网状图

meshz 绘制带有“围裙”的网状图

surf, ezsurf 立体曲面图

surfc, ezsurfc 绘制带有等高线的曲面图 曲面图

surfl 绘制带有光源的曲面图

plot3, ezplot3 绘制立体曲线图 曲线图

surface Surf函数用到的底层指令 底层函数 line3 plot3函数用到的底层指令

contour3 绘制等高线 等高线

waterfall 在x方向或y方向产生水流效果 水流效果

pcolor 在二维平面中以颜色表示曲面的高度 影像表示

2 基本XYZ立体绘图命令

, mesh和plot是三度空间立体绘图的基本命令，mesh可画出立体网状图，plot则可画出立体曲面图，两者产生的图形都会依高度而有不同颜色。下列命令可画出由函数形成的立体网状图: x=linspace(-2, 2, 25); % 在x轴上取25点

y=linspace(-2, 2, 25); % 在y轴上取25点 [xx,yy]=meshgrid(x, y); % xx和yy都是25x25的矩阵 zz=xx.*exp(-xx.^2-yy.^2); % 计算函数值，zz也是21x21的矩阵 mesh(xx, yy, zz); % 画出立体网状图

, surf和mesh的用法类似:

x=linspace(-2, 2, 25); % 在x轴上取25点

y=linspace(-2, 2, 25); % 在y轴上取25点

[xx,yy]=meshgrid(x, y); % xx和yy都是25x25的矩阵

zz=xx.*exp(-xx.^2-yy.^2); % 计算函数值，zz也是25x25的矩阵

surf(xx, yy, zz); % 画出立体曲面图

, peaks 为了方便测试立体绘图，MATLAB提供了一个peaks函数，可产生一个凹凸有致的曲面，包含了三个局部极大点及三个局部极小点，其方程式为:

要画出此函数的最快方法即是直接键入peaks:

peaks

z = 3*(1-x).^2.*exp(-(x.^2) - (y+1).^2) - 10*(x/5 - x.^3 - y.^5).*exp(-x.^2-y.^2) - 1/3*exp(-(x+1).^2 - y.^2)

, 我们亦可对peaks函数取点，再以各种不同方法进行绘图。meshz可将

曲面加上围裙:

[x,y,z]=peaks; meshz(x,y,z);

, waterfall可在x方向或y方向产生水流效果:

[x,y,z]=peaks; waterfall(x,y,z);

, 下列命令产生在y方向的水流效果:

[x,y,z]=peaks; waterfall(x',y',z');

, meshc同时画出网状图与等高线:

[x,y,z]=peaks;

meshc(x,y,z);

, surfc同时画出曲面图与等高线:

[x,y,z]=peaks; surfc(x,y,z);

, contour3画出曲面在三度空间中的等高线: contour3(peaks, 20);

, contour画出曲面等高线在XY平面的投影: contour(peaks, 20);

, plot3可画出三度空间中的曲线:

t=linspace(0,20*pi, 501); plot3(t.*sin(t), t.*cos(t), t);

亦可同时画出两条三度空间中的曲线:

t=linspace(0, 10*pi, 501);

plot3(t.*sin(t), t.*cos(t), t, t.*sin(t), t.*cos(t), -t);

合集下载

matlab绘图

matlab绘图

盐城师范学院数学与统计学院

实验报告

课程名称数据分析与处理实践

班级 数15(5)信计 学号 15213532 姓名 黄柳

实验地点 主B408 实验日期 2018.3.8 实验学时 2

实验名称 实验二 Matlab绘图基础

实验类型  基础性  综合性  设计性

实验目的：

熟悉Matlab绘制图形的常用函数，能够根据数据画出对应的图形。

实验环境：(包括软件平台和硬件平台)

计算机； Matlab软件

实验内容及步骤 (含源程序)：

1.在同一个图形中画出sin2x, 和的图像，要求三条线的颜色不同，x轴范围 [0，30]并且在图上用gtext函数为三条线加上标签。

>> x=linspace(0,30);

>> y1=sin(2*x);

>> plot(x,y1,'k')

>> hold on

>> y2=50*exp(-x./20).*sin(x);

>> plot(x,y2, 'r')

>> hold on

>> y3=1/2*exp(-x./2).*cos(x);

>> plot(x,y3,'b')

>> gtext('y1')

gtext('y2')

gtext('y3')

2.绘制一个饼形图，数据如下表所示。

毕业生去向 比例（%）

国家单位 30

私营企业 30

出国 15

读研 15

待业 10

并将“国家单位”和“读研”两部分突出显示。

>> x=[3,3,2.5,2.5,1.5];

>> y=[1,0,0,1,0];

>> pie3(x,y,{'国家单位 30%','私营企业 30%','出国 15%','读研 15%','待业 10%'});

3.随机生成100个二维坐标系中的点，要求x和y均在（-5,5）的范围中，并且在图中表示出来这些点。

>> xmin=-5;

>> xmax=5;

>> ymin=-5;

>> ymax=5;

matlab各种三维绘图及实例

matlab各种三维绘图及实例

Matlab绘制三维图形

三维曲线

plot3函数与plot函数用法十分相似，其调用格式为：

plot3(x1,y1,z1,选项1,x2,y2,z2,选项2,…,xn,yn,zn,选项n)

其中每一组x,y,z组成一组曲线的坐标参数，选项的定义和plot函数相同。当x,y,z是同维向量时，则x,y,z 对应元素构成一条三维曲线。当x,y,z是同维矩阵时，则以x,y,z对应列元素绘制三维曲线，曲线条数等于矩阵列数。

例 绘制三维曲线。

程序如下：

t=0:pi/100:20*pi;

x=sin(t);

y=cos(t);

z=t.*sin(t).*cos(t);

plot3(x,y,z);

title('Line in 3-D Space');

xlabel('X');ylabel('Y');zlabel('Z');

三维曲面

1．产生三维数据

在MATLAB中，利用meshgrid函数产生平面区域内的网格坐标矩阵。其格式为：

x=a:d1:b; y=c:d2:d;

[X,Y]=meshgrid(x,y);

语句执行后，矩阵X的每一行都是向量x，行数等于向量y的元素的个数，矩阵Y的每一列都是向量y，列数等于向量x的元素的个数。

2．绘制三维曲面的函数

surf函数和mesh函数的调用格式为：

mesh(x,y,z,c)：画网格曲面，将数据点在空间中描出,并连成网格。

surf(x,y,z,c)：画完整曲面，将数据点所表示曲面画出。

一般情况下，x,y,z是维数相同的矩阵。x,y是网格坐标矩阵，z是网格点上的高度矩阵，c用于指定在不同高度下的颜色范围。

例 绘制三维曲面图z=sin(x+sin(y))-x/10。

程序如下：

[x,y]=meshgrid(0:0.25:4*pi); %在[0,4pi]×[0,4pi]区域生成网格坐标

z=sin(x+sin(y))-x/10;

mesh(x,y,z);

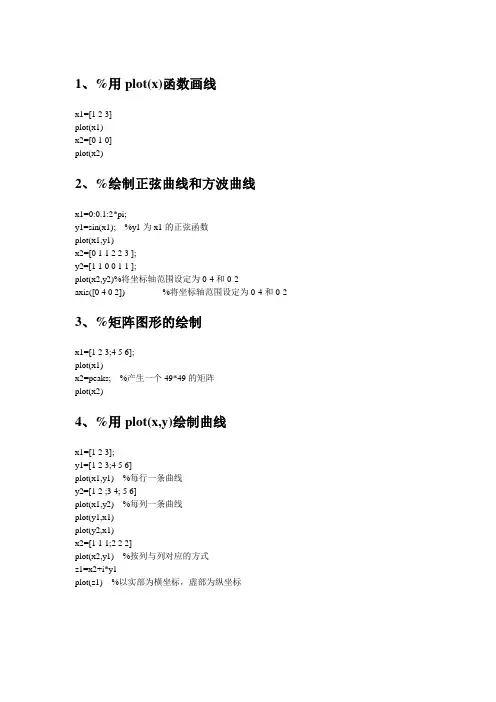

matlab绘图 2

matlab绘图 2

1、%用plot(x)函数画线

x1=[1 2 3]

plot(x1)

x2=[0 1 0]

plot(x2)

2、%绘制正弦曲线和方波曲线

x1=0:0.1:2*pi;

y1=sin(x1); %y1为x1的正弦函数

plot(x1,y1)

x2=[0 1 1 2 2 3 ];

y2=[1 1 0 0 1 1 ];

plot(x2,y2)%将坐标轴范围设定为0-4和0-2

axis([0 4 0 2]) %将坐标轴范围设定为0-4和0-2

3、%矩阵图形的绘制

x1=[1 2 3;4 5 6];

plot(x1)

x2=peaks; %产生一个49*49的矩阵

plot(x2)

4、%用plot(x,y)绘制曲线

x1=[1 2 3];

y1=[1 2 3;4 5 6]

plot(x1,y1) %每行一条曲线

y2=[1 2 ;3 4; 5 6]

plot(x1,y2) %每列一条曲线

plot(y1,x1)

plot(y2,x1)

x2=[1 1 1;2 2 2]

plot(x2,y1) %按列与列对应的方式

z1=x2+i*y1

plot(z1) %以实部为横坐标，虚部为纵坐标 5、%用plot(x1,y1,x2,y2,…)绘制多条曲线

x=0:0.1:2*pi;

plot(x,sin(x),x,cos(x),x,sin(3*x)) %画三条曲线

6、%用subplot命令画多个子图

x=0:0.1:2*pi;

subplot(2,2,1) %分割为2*2个子图，左上方为当前图

plot(x,sin(x))

subplot(2,2,2) %右方为当前图

plot(x,cos(x))

subplot(2,2,3) %左下方为当前图

plot(x,sin(3*x))

subplot(224) %右下方为当前图，省略逗号

plot(x,cos(3*x))

Matlab绘图-三维柱状图

Matlab绘图-三维柱状图

Matlab绘图-三维柱状图

load data.mat; %% 导⼊数据

hb=bar3(data); %% 绘制三维柱状图

for j=1:length(hb) %% 根据柱⼦⾼度设置颜⾊

zdata=get(hb(j),'Zdata');

set(hb(j),'Cdata',zdata)

end

colormap(YlOrBr); %% 改变colormap颜⾊

colorbar %% 添加颜⾊条

set(gca,'XTickLabel',{'0.1',' ','0.3',' ','0.5',' ','0.7',' ','0.9'},...

'yticklabel',{'0.1',' ','0.3',' ','0.5',' ','0.7',' ','0.9'}) %% 设置 x轴和y轴刻度标签

xlabel('x')； ylabel('y')； zlabel('z') %% 设置x y z 轴标签

box off %% 去掉边框

grid on %% 保留⽹格
