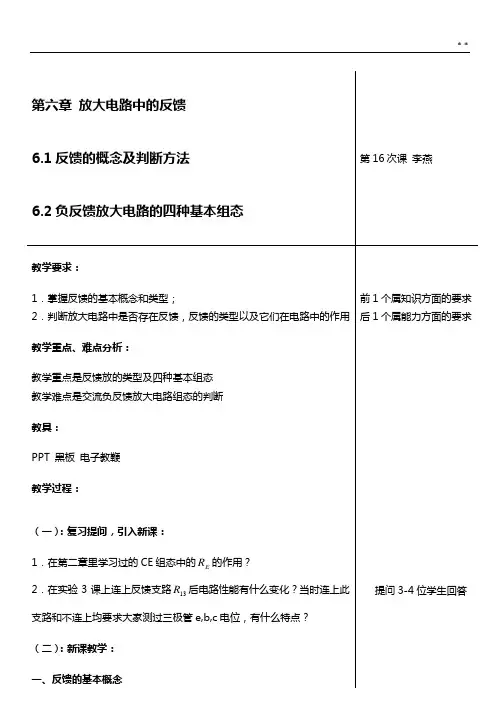

第六章 放大电路中的反馈
6.1反馈的概念及判断方法
6.2负反馈放大电路的四种基本组态 第16次课 李燕
教学要求：
1．掌握反馈的基本概念和类型；
2．判断放大电路中是否存在反馈，反馈的类型以及它们在电路中的作用 前1个属知识方面的要求
后1个属能力方面的要求
教学重点、难点分析：
教学重点是反馈放的类型及四种基本组态
教学难点是交流负反馈放大电路组态的判断
教具：
PPT 黑板 电子教鞭
教学过程：
（一）：复习提问，引入新课：
1．在第二章里学习过的CE组态中的ER的作用？
2．在实验3课上连上反馈支路13R后电路性能有什么变化？当时连上此支路和不连上均要求大家测过三极管e,b,c电位，有什么特点？ 提问3-4位学生回答
（二）：新课教学：
一、反馈的基本概念 * *
1. 反馈与反馈通路
放大电路输出量的一部分或全部通过一定的方式引回到输入回路，影响输入，称为反馈。
基本放大电路的放大倍数 'ioXXA；反馈系数
ofXXF
反馈放大电路的放大倍数
iofXXA 利用PPT演示方块图
基本放大电路主要功能为放大信号，反馈网络的主要功能为传输反馈信号。
oX 输出量
'iX静输入量
iX 输入量
fX反馈量
fi'iXXX
2、反馈的形式
（1）正反馈和负反馈
从反馈的结果来判断，凡反馈的结果使输出量的变化减小的为负反馈，否则为正反馈；凡反馈的结果使净输入量减小的为负反馈，否则为正反馈
利用PPT演示图2.4.2b，重温eR引入的负反馈作用
（2）直流反馈和交流反馈
仅在直流通路中存在的反馈称为直流反馈，仅在交流通路中存在的反馈称为交流反馈。
直流反馈的作用主要用于稳定放大电路的静态工作点
fR上既有直流反馈也有交流反馈，
引入直流负反馈的目的：稳定静态工作点；
引入交流负反馈的目的：改善放大电路的性能 * *
放大电路中的反馈电路（反馈）
基本概念及判断
输出量影响输入量
正，负反馈
负反馈
交，直流反馈
交流反馈在交流通路 直流反馈在直流通路
反馈的判断
一。反馈的判断
二。反馈的存在与否
结构上 是因为负反馈而始终虚地，而不是虚地所以有无负反馈
二。反馈的极性
1.
负反馈不是绝对负信号的反馈，而是减弱了原参考点信号的相对变化趋势，正反馈反之
因为开环增益趋于无穷，净输入量只要有微小差值就会使输出趋向饱和
Aod越大误差越小
判断 相异是串联 相同是并联
有电阻的时候，电阻左右会有压降，电位不一样，反馈电路会影响这点电位，纯电压源，这点电位和电压源直接相连，不会改变
R3本级中存在负反馈
交直流反馈 电压反馈和电流反馈
电压负反馈
相同的端子是并联反馈（只能kcl比电流）相异是串联 输出置零，回流不存在=》电压反馈
输出置零，回流存在=》电流反馈
前面加电流源 负反馈放大电路的方框图
近似值其实是忽略了输入量
在运放里面净输入量是：ud=up-un；up=un就对应ud=0；所以忽略净输入量就是up=un
虚短必须在引入深度负反馈的条件下
在反相放大电路中，信号电压通过反馈电阻Rf反馈到运放的反相输入端，构成电压并联负反馈放大电路。 运放的同相端接地=0V，反相端和同相端虚短，所以也是0V，反相输入端输入电阻很高，虚断，几乎没有电流注
电压串联负反馈
输出电压和输入电压的关系
闭环放大倍数（深度负反馈下）
电流串联负反馈
电压放大为电流
电压并联负反馈
反馈的概念及判断方法
-CAL-FENGHAI.-(YICAI)-Company One1 第十六讲 反馈的概念及判断方法；负反馈的四种基本组
第六章 放大电路的反馈
［教学目的］
1、掌握反馈的基本概念和类型，判断放大电路中是否存在反馈，反馈的类型以及它们在电路中的作用
2、理解多种负反馈对放大电路性能的影响，会根据实际要求在电路中引入适当的反馈
3、掌握负反馈的一般表达式，会计算深度负反馈条件下的电压放大倍数
4、了解负反馈放大电路产生自激振荡的条件，会在放大电路中接入校正环节以消除振荡。
［教学重点和难点］
1、负反馈组态的判断
2、深度负反馈条件下电压放大倍数的计算
3、负反馈放大电路自激振荡的判断及消除
［教学内容］
第一节 反馈的基本概念及判断方法
一、反馈的基本概念
二、反馈的判断
第二节 负反馈放大电路的四种基本组态
一、负反馈放大电路分析要点
二、四种负反馈组态
三、反馈组态的判断
第三节 负反馈放大电路的方框图及一般表达式
一、负反馈放大电路的方框图表示法
二、四种组态的方框图 三、负反馈放大电路的一般表达式
第四节 深度负反馈放大电路倍数的分析
第五节 负反馈对放大电路性能的影响
一、稳定放大倍数
二、改变输入电阻和输出电阻
三、展宽频带
四、减小非线性失真
五、放大电路引入负反馈的一般原则
第六节 负反馈放大电路的稳定性
一、负反馈放大电路自激振荡产生的原因和条件
二、负反馈放大电路稳定性的分析
三、负反馈放大电路的稳定性的判断
四、负反馈放大电路自激振荡的消除方法
本章讨论的问题：
1.什么是反馈什么是直流反馈和交流反馈什么是正 反馈和负反馈为什么要引入反馈2.如何判断电路中有无引入反馈引入的是直流反馈还 是交流反馈是正反馈还是负反馈3.交流负反馈有哪四种组态如何判断4.交流负反馈放大电路的一般表达式是什么5.放大电路中引入不同组态的负反馈后，将对性能分别
建 平 县
职 业 教 育 中 心 备 课 教 案

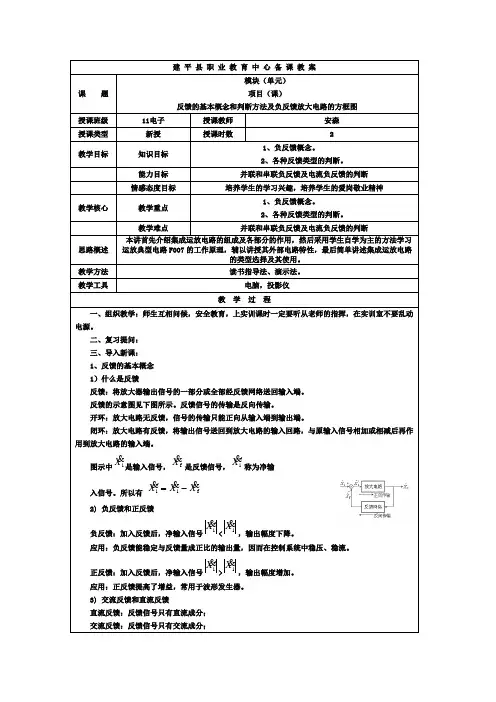

课 题 模块（单元）
项目（课）
反馈的基本概念和判断方法及负反馈放大电路的方框图
授课班级 11电子 授课教师 安森
授课类型 新授 授课时数 2
教学目标 知识目标 1、负反馈概念。
2、各种反馈类型的判断。
能力目标 并联和串联负反馈及电流负反馈的判断
情感态度目标 培养学生的学习兴趣，培养学生的爱岗敬业精神
教学核心 教学重点 1、负反馈概念。
2、各种反馈类型的判断。
教学难点 并联和串联负反馈及电流负反馈的判断
思路概述 本讲首先介绍集成运放电路的组成及各部分的作用，然后采用学生自学为主的方法学习运放典型电路F007的工作原理，辅以讲授其外部电路特性，最后简单讲述集成运放电路的类型选择及其使用。
教学方法 读书指导法、演示法。
教学工具 电脑，投影仪
教 学 过 程
一、组织教学：师生互相问候，安全教育，上实训课时一定要听从老师的指挥，在实训室不要乱动电源。
二、复习提问：
三、导入新课：
1、反馈的基本概念
1）什么是反馈
反馈：将放大器输出信号的一部分或全部经反馈网络送回输入端。
反馈的示意图见下图所示。反馈信号的传输是反向传输。
开环：放大电路无反馈，信号的传输只能正向从输入端到输出端。
闭环：放大电路有反馈，将输出信号送回到放大电路的输入回路，与原输入信号相加或相减后再作用到放大电路的输入端。
图示中iX是输入信号，fX是反馈信号，iX称为净输
入信号。所以有 fiiXXX
2) 负反馈和正反馈
负反馈：加入反馈后，净输入信号iX
应用：负反馈能稳定与反馈量成正比的输出量，因而在控制系统中稳压、稳流。
正反馈：加入反馈后，净输入信号iX>iX，输出幅度增加。
应用：正反馈提高了增益，常用于波形发生器。
3) 交流反馈和直流反馈
