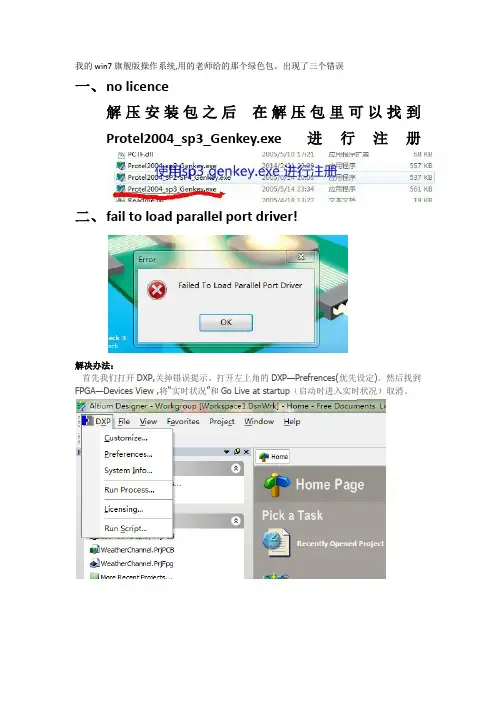

我的win7旗舰版操作系统,用的老师给的那个绿色包。出现了三个错误
一、 no licence
解压安装包之后 在解压包里可以找到Protel2004_sp3_Genkey.exe 进行注册
二、 fail to load parallel port driver!
解决办法：
首先我们打开DXP,关掉错误提示。打开左上角的DXP—Prefrences(优先设定)。然后找到FPGA—Devices View ,将“实时状况”和Go Live at startup（启动时进入实时状况）取消。
保存后再次启动DXP，是不是这个错误也已挥之而去了。
三、 出现exception eaccessviolation in module 错误 解决办法：右键点击dsp.exe——属性——兼容型——选中“以兼容方式运行该程序”——下面的选框中可以选择以windowsxp模式来运行。见下图
一、

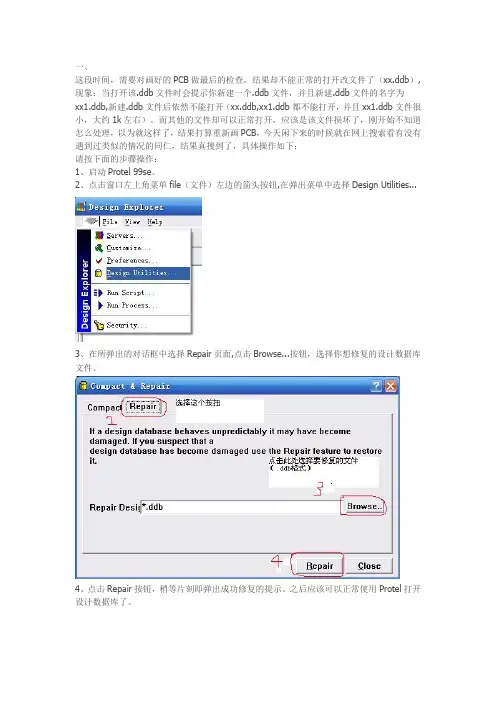

这段时间，需要对画好的PCB做最后的检查，结果却不能正常的打开改文件了（xx.ddb）,现象：当打开该.ddb文件时会提示你新建一个.ddb文件，并且新建.ddb文件的名字为xx1.ddb,新建.ddb文件后依然不能打开（xx.ddb,xx1.ddb都不能打开，并且xx1.ddb文件很小，大约1k左右）。而其他的文件却可以正常打开，应该是该文件损坏了，刚开始不知道怎么处理，以为就这样了，结果打算重新画PCB，今天闲下来的时候就在网上搜索看有没有遇到过类似的情况的同仁，结果真搜到了，具体操作如下；
请按下面的步骤操作：
1、启动Protel 99se。
2、点击窗口左上角菜单file（文件）左边的箭头按钮,在弹出菜单中选择Design Utilities...
3、在所弹出的对话框中选择Repair页面,点击Browse...按钮，选择你想修复的设计数据库文件。
4、点击Repair按钮，稍等片刻即弹出成功修复的提示。之后应该可以正常使用Protel打开设计数据库了。
然后就可以正常打开文件了。该方法自己试过多次，不错对文件的修复还好。
二、
protel在打开文件时显示新建文件而打不开，利用修复的方法时提示 ：Unknown JetEngine
Error(-1605)始终找不到解决的方法，后来一查才知protel99是很老的版本了，于是用最新的Altium designer6来打开，而且不有要输入密码问题就这样解决了，如果还想在protel99中做，在Altium designer6导出就可以了

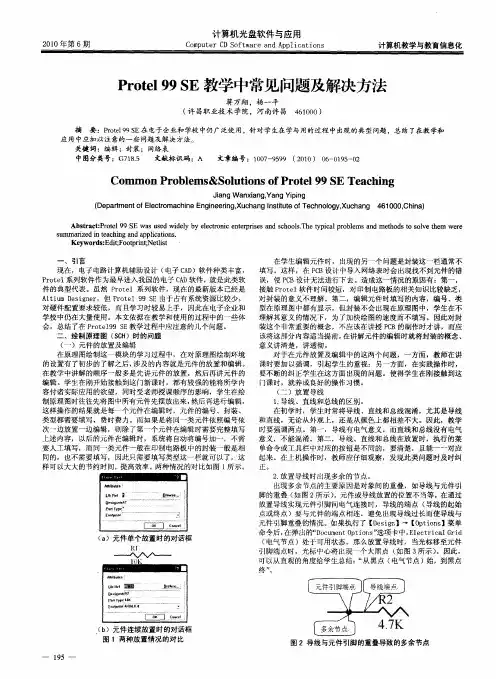

２０１０年第６期 计算机光盘软件与应用
Ｃｏｍｐｕｔｅｒ ＣＤ Ｓｏｆｔｗａｒｅ ａｎｄ Ａｐｐｌｉｃａｔｉｏｎｓ 计算机教学与教育信息化
Ｐｒｏｔｅｌ ９９ ＳＥ教学中常见问题及解决方法
蒋万翔。
（许昌职业技术学院， 杨一平
河南许昌４６１０００）
摘要：Ｐｒｏｔｅｌ ９９ ＳＥ在电子企业和学校中仍广泛使用，针对学生在学与用的过程中出现的典型问题，总结了在教学和 应用中应加以注意的一些问题及解决方法。
关键词：编辑；封装；网络表
中图分类号：Ｇ７１８．５ 文献标识码：Ａ 文章编号：１００７—９５９９（２０１０）０６—０１９５—０２
Ｃｏｍｍｏｎ Ｐｒｏｂｌｅｍｓ＆Ｓｏｌｕｔｉｏｎｓ ｏｆ Ｐｒｏｔｅｌ ９９ ＳＥ Ｔｅａｃｈｉｎｇ
Ｊｉａｎｇ Ｗａｎｘｉａｎｇ，Ｙａｎｇ Ｙｉｐｉｎｇ
（Ｄｅｐａｒｔｍｅｎｔ ｏｆ Ｅｌｅｃｔｒｏｍａｃｈｉｎｅ Ｅｎｇｉｎｅｅｒｉｎｇ，Ｘｕｃｈａｎｇ Ｉｎｓｔｉｔｕｔｅ ｏｆ Ｔｅｃｈｎｏｌｏｇｙ，Ｘｕｃｈａｎｇ ４６１ ０００，Ｃｈｉｎａ）
Ａｂｓｔｒａｃｔ：Ｐｒｏｔｅｌ ９９ ＳＥ ｗａｓ ｕｓｅｄ ｗｉｄｅｌｙ ｂｙ ｅｌｅｃｔｒｏｎｉｃ ｅｎｔｅｒｐｒｉｓｅｓ ａｎｄ ｓｃｈｏｏｌｓ．Ｔｈｅ ｔｙｐｉｃａｌ ｐｒｏｂｌｅｍｓ ａｎｄ ｍｅｔｈｏｄｓ ｔｏ ｓｏｌｖｅ ｔｈｅｍ ｗｅｒｅ ｓｕｍｍａｒｉｚｅｄ ｉｎ ｔｅａｃｈｉｎｇ ａｎｄ ａｐｐｌｉｃａｔｉｏｎｓ． Ｋｅｙｗｏｒｄｓ：Ｅｄｉｔ；Ｆｏｏｔｐｒｉｎｔ；Ｎｅｔｌｉｓｔ
一、引言
现在，电子电路计算机辅助设计（电子ＣＡＤ）软件种类丰富，
Ｐｒｏｔｅｌ系列软件作为最早进入我国的电子ＣＡＤ软件，就是此类软 件的典型代表。虽然Ｐｒｏｔｅｌ系列软件，现在的最新版本已经是
Ａｌｔｉｕｍ Ｄｅｓｉｇｎｅｒ，但Ｐｒｏｔｅｌ ９９ ＳＥ由于占有系统资源比较少， 对硬件配置要求较低，而且学习时较易上手，因此在电子企业和
我的win7旗舰版操作系统,用的老师给的那个绿色包。出现了三个错误
一、 no licence
解压安装包之后 在解压包里可以找到Protel2004_sp3_Genkey.exe 进行注册
二、 fail to load parallel port driver!
解决办法：
首先我们打开DXP,关掉错误提示。打开左上角的DXP—Prefrences(优先设定)。然后找到FPGA—Devices View ,将“实时状况”和Go Live at startup（启动时进入实时状况）取消。
保存后再次启动DXP，是不是这个错误也已挥之而去了。
三、 出现exception eaccessviolation in module 错误 解决办法：右键点击dsp.exe——属性——兼容型——选中“以兼容方式运行该程序”——下面的选框中可以选择以windowsxp模式来运行。见下图
科技信息． 职教与成教 Ｐｒｏｔｅｌ ９９ ＳＥ电路设计巾硇优ＩＥＩ可题 南京信息职业技术学院 程超 孙可 陈羽 陈红 ［摘要］本文介绍了使用Ｐｒｏｔｅ１ ９９ ＳＥ进行电路设计时，如何对布线后的电路板进行优化处理的问题，并结合自己的实践教学体会 给出了具体的解决方法和枝巧： ［关键词］补泪滴敷铜３Ｄ １．引言 Ｐｒｏｔｅｌ ９９ ＳＥ是印制电路板设计中广泛应用的一种软件，受到许多 电子设计工程技术人员的青睐。不论自动布线软件功能多么完善，自动 布线生成的连线依然存在这样或那样的缺陷，这就需要设计人员进行 手工调整。 手１二调整没有固定的规则，主要根据用户的要求，依靠设计人员在 实际工作中积累的经验来完成。主要调整的部分有对元件位置、线宽等 的调整，另外有时还要在印制电路板上增加敷铜、补泪滴、加上各种注 释、标志甚至特殊图案等，这样可以使电路板更能满足用户的要求。本 文结合自己的教学经验，并给出相应的解决办法。 ２．布线后的优化 （１）增加电源、地线及其他大电流负荷导线的线宽 为了提高系统的抗十扰能力，增强系统的可靠性，除了尽可能缩短 连线长度外，在布线街度许可的情况下，还应加大电源线、地线及其他 大电流负荷印制导线的宽度。 单击“＿ｒｎｏｌｓ”菜单下的“Ｕｎ—Ｒｏｕｔｅ＼Ｃｏｎｎｅｃｔｉｏｎ”（拆除连线）命令，将光 标移到需要拆除的连线Ｊ：单击鼠标左键，逐一拆除需要加大宽度的印 制导线。然后执行“Ｄｅｓｉｇｎ”菜单下的“Ｒｕｌｅｓ…”命令，在线宽 “Ｗｉｄｔｈ Ｃｔｍｓｔｒａｉｎｔ”设置项中将导线最小宽度和最大宽度均设置为同一个较大的 值：执行“ＡｕｔｏＲｏｕｔｅ”菜单下的“Ｃｏｎｎｅｃｔｉｏｎ”命令，将光标移到飞线上，单 击鼠标左键，即可对飞线重新布线一 （２）编辑、修改丝印层上元件编号及文字标注 自动布局后，元件的相对位置与原理图中的相对位置将发生变化， 有时元件的序号会变的杂乱。如果在手工调整元件布局时，没有对电路 板上的文字标注进行调整，可现在调整，使文字标注排列整齐，字体一 致，电路板更美观： ①手动调整：用鼠标双击需要调整的文字编号，在弹出的对话框中 用户可以对内容、字体、大小、位置等进行修改。 ②自动更新：执行菜单Ｔｏｏｌｓ／Ｒ —Ａｎｎｏｔａｔｅ命令，在弹出的对话框中 系统提供了５种更新方式。可选择系统默认的第一种方式，单击“ＯＫ” 按钮，系统按照设置的方式对元件流水号重新编号。 ③更新原理图：当ＰＣＢ的元件流水号发生了改变后，电路原理图 也应该相应改变，这可以存ＰＣＢ环境下实现，也可以返回原理图环境 实现相应改变。 在ＰＣＢ环境中更新原理图的相应流水号，其操作步骤如下：执行 “Ｄｅｓｉｇｎ＼Ｕｐｄａｔｅ Ｓｃｈｅｍａｔｉｃ”命令，在弹出的对话框中单击“Ｅｘｅｃｕｔｅ”按 钮，系统将弹出元件匹配情况设置对话框 对于对话桩中显示的不匹配 的元件，可以分别在左边的Ｕｎｍａｔ￣ ｈｅｄ ｒｅｆｅｒｅｎｃｅ和Ｕｎｍａｔｃｈｅｄ ｔａｒｇｅｔ列 表巾选巾不匹配的元件，然后单击对话框中的“＞”按钮一最后对话框中 的元件都匹配成功 单击“Ａｐｐｌｙ”按钮，在弹出的对话框中单击“Ｙｅｓ”按 钮确认以后，系统将对原理图进行相应的更新。 需要注意的问题是： ａ．在丝印层上放置说明性文字，首先必须切换到丝印层（ＴｏｐＯｖｅｒ— ｌａｖ）上，再执行菜单命令Ｐｌａｃｅ／Ｓｔｒｉｎｇ（放置字符串信息）或点击Ｐｌａｃｅ— ｍ Ｔｏｏｌｓ工具条上的按钮。在丝印层或其它相应工作层上放置说明性 文字，操作方法与原理图编辑器中相同： ｈ．元件编号、型号等信息尽可能靠近陔元件ｆｌ＇，ａ￣ｂ轮廓线。位于元件 面丝印层上的文字标注信息可以放在导线上，但最好不要放在元件轮 廓线的边框内，以免元件安装后，元件体本身将文字标注信息遮住；同 样文字标注不要放在焊盘或过孔上而无法印上文字信息。 （３）补泪滴 在电路板设计巾，为了让焊盘更坚固，防止钻孔时应力集叶Ｊ而使焊 盘与导线断开，常在焊盘和导线之问布置一个过渡区，形状像泪滴，故 称做补泪滴 执行菜单命令Ｔｏｏｌ／Ｔｅａｒｄｍｐｓ…，默认值是所有的焊盘和过 Ｌ补泪 滴，泪滴样式有圆弧形（Ａｒｃ）和导线形（Ｔｒａｃｋ）两种。设置完成后单击ＯＫ 即可执行补泪滴操作。 （４）敷铜 为了提高高频电路的抗干扰能力，改善大电流电路中的散热条件， 完成布线后，常需要存印刷板的焊锡面、元件面内将关键的网络或大面 积空白区域敷满铜膜，一般将所敷的铜膜接地。设置好敷铜属性后，用 十字光标去选定敷铜范围的各个端点？操作如下： ①执行菜单命令Ｐｌａｃｅ／Ｐｏｌｙｇｏｎ Ｐｌａｎｅ…或单击ＰｌａｃｅｍｅｎｔＴｏｏｌｓ Ｔ具 条上的 按钮：在弹出敷铜对话框内进行设置参数，设置完后，单击 “ＯＫ”按钮即可在电路板所选择的区域内敷铜。 ②删除敷铜区域方法：执行菜单命令Ｅｄｉｌ／Ｓｅｌｅｃｔ／Ｔｏｇｇｌｅ Ｓｅｌｅｃｔｉｏｎ，将 光标移到敷铜区域内任意位置，单击鼠标左键选定？再执行菜单命令 Ｅｄｉｔ／Ｃｌｅａｒ，即可删除已选定的敷铜区域。 （５）标注尺寸 出于方便制版过程的考虑，通常需要在ＰＣＢ板＿Ｊ 标注某些尺寸的 大小，但尺寸标注不具有电气特性：具体操作如下： ①将当前层面切换到机械层４（Ｍｅｃｈａｎｉｃａｌ４）②执行菜单命令 ＰＩａ ｅ／Ｄｉｍｅｎｓｉ０ｎ或单击ＰｌａｃｅｍｅｎｔＴ￣，ｌｓ工具条ｊ 的， 按钮。③在尺寸标 注末放下时，按动键盘上Ｔａｂ键，或者在尺寸标注已放Ｆ后．用鼠标左 键双击，设置其属性。在弹出的对话框【ｆ１可以对尺寸标注的高度 （Ｈｅｉｇｈｔ）、文字线宽度（Ｉ ｉｎｅＷｉｄｔｈ）、单位的鼎示方式（Ｕｎｉｔ Ｓｔｙｌｅ）、标注 文字的高度（Ｈｅｉｇｈｔ）、标注文字的宽度（Ｗｉｄｔｈ）、文字字体（Ｆｏｎｔ）、所在板 层（Ｌａｖｅｒ）、起点坐标、终点坐标等进行设置。④将光标移动到合适的位 置，然后单击鼠标左键即可放置尺寸标注开始位置．移动光标到结束位 置，再次单击鼠标左键即可放置尺寸标沣 （６）３Ｄ效果 ３Ｄ效果图可以看出ＰＣＢ的实际效果，从而检查封装是否正确，元 件布局是否合理，相互之间是否干涉等问题。执行菜单命令Ｖｉｅｗ／Ｂｏａｒｄ ｉｎ ３Ｄ或主工具栏＿｝＝的 按钮，可以文现３Ｄ效果＝ ３．结论 Ｐｒｏｔｅｌ ９９ ＳＥ是目前广泛使用的ＰＣＢ设计软件，它以其强大的功 能、方便快捷实用的操作界面，使设计者能快捷、准确地设计出满意的 电路原理图和印刷电路板。随着电路设计越来越复杂，电路板布线后的 优化问题也成了电路板质量好坏的关键。本文结合自己的实践教学体 会给出了具体的解决方法。 （上接第１８４页） 经济效益，积累了很多的经验。我国造船工业已经开 始全面实行造船模式的转变，这项技术在大型免进船厂应用的同时，也 应该系统全面地帮助中小型船厂进行研究和实施。ＤＡＣＳ精度控制技术 体系在中小船厂当中的推广与发展，相信将会对造船工业产生一个巨 大的推动。 以上的若干想法还不很成熟，希望有关领导和专家帮助指正，共同 探讨。 参考文献 ［１］叶家玮．现代造船技术概论华南理工大学出版社，２００１年７月 ［２］王滔关于船体建造精度管理及精度拼板工艺造船技术，２（１０３， （２）：２１－２２ ｆ３］胡日强．建造精度控制关键技术研究大连理工大学学报，２００６ 年１０月 ［４］叶家玮．船体建造测量及数据处理技术华南理工大学出版社， ２００１，９ ［５］纪卓尚，刘玉君造船精度控制技术的探讨造船技术，１９９６，（９）：
