电工电气试题及答案

. . .

.

学习资料

“师带徒”第二阶段电工专业考试试题

第一部分 理论知识部分

一 、 单选题（每题1分，共10分，将正确的答案代码写在（ ）内

1.（C）是绝缘材料

A．水 B．铝 C．陶瓷

2.想改变三相交流异步电动机的旋转方向只要将原相序U—V—W改接为（B）就可以

A．V—W—U B．U—W—V C．W—U—V

3.胶本闸刀开关安装时手柄应（A）

A．向上 B．向下

4.下列对人体安全的电压是（A）。

Ａ．３０Ｖ Ｂ．１３０Ｖ Ｃ．３８０Ｖ Ｄ．２２０Ｖ

5.国家规定的安全色中红色代表（B）。

Ａ．安全状态，通行 Ｂ．禁止，停止 Ｃ．必须遵守的规定 Ｄ．警告，注意

6.验电笔只能在（C）及一下的电压系统和设备上使用。

Ａ．１２００Ｖ Ｂ．４００Ｖ Ｃ．３８０Ｖ Ｄ．５５０Ｖ

7.工人在进入工厂前应注意的四不伤害，其中正确的是（C）

Ａ不伤害自己，但他人不同管 Ｂ不顾自己的去保护他人

Ｃ在保护自己不受伤害的前提下，保护他人不受伤害 Ｄ保护自己不受伤害，可以去伤害他人

8.安全色是表达安全信息的含义，其中表达正确的是（B）

Ａ蓝色表示安全状态，通行 Ｂ黄色表示警告，注意

Ｃ绿色表示禁止，停止 Ｄ红色表示指令，必须遵守的规定 . . .

.

学习资料 9.万能表测量交流２２０伏电压时，转换开关应拨向（B）挡

Ａ０Ｖ～５０Ｖ Ｂ０Ｖ～２５０Ｖ

Ｃ０Ｖ～１００Ｖ Ｄ０Ｖ～５００Ｖ

10.以下几项哪项违反操作规程( B )

A.穿戴好劳保用品 B.约时送电 C.用四氯化碳灭火器灭电气火灾

11.电线管布线时,电线管内的导线( B )接头.

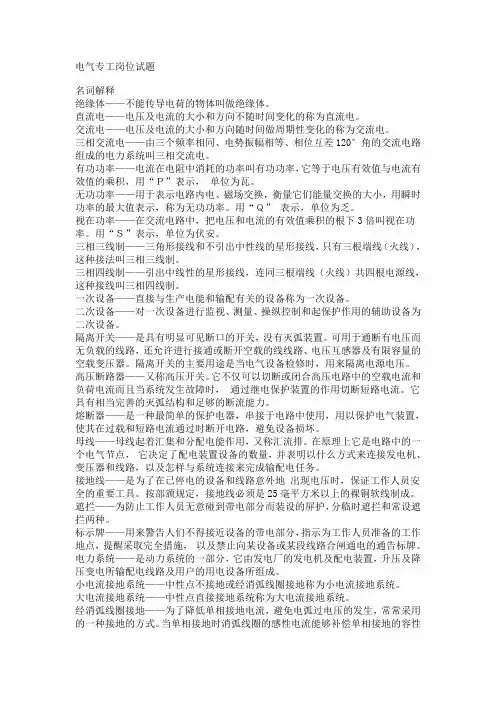

电气专工岗位试题

名词解释

绝缘体——不能传导电荷的物体叫做绝缘体。

直流电——电压及电流的大小和方向不随时间变化的称为直流电。

交流电——电压及电流的大小和方向随时间做周期性变化的称为交流电。

三相交流电——由三个频率相同、电势振幅相等、相位互差120°角的交流电路组成的电力系统叫三相交流电。

有功功率——电流在电阻中消耗的功率叫有功功率，它等于电压有效值与电流有效值的乘积，用“Ｐ”表示，•单位为瓦。

无功功率——用于表示电路内电、磁场交换，衡量它们能量交换的大小，用瞬时功率的最大值表示，称为无功功率。用“Ｑ” 表示，单位为乏。

视在功率——在交流电路中，把电压和电流的有效值乘积的根下3倍叫视在功率。用“Ｓ”表示，单位为伏安。

三相三线制——三角形接线和不引出中性线的星形接线，只有三根端线（火线），这种接法叫三相三线制。

三相四线制——引出中线性的星形接线，连同三根端线（火线）共四根电源线，这种接线叫三相四线制。

一次设备——直接与生产电能和输配有关的设备称为一次设备。

二次设备——对一次设备进行监视、测量、操纵控制和起保护作用的辅助设备为二次设备。

隔离开关——是具有明显可见断口的开关，没有灭弧装置。可用于通断有电压而无负载的线路，还允许进行接通或断开空载的线线路、电压互感器及有限容量的空载变压器。隔离开关的主要用途是当电气设备检修时，用来隔离电源电压。

高压断路器——又称高压开关。它不仅可以切断或闭合高压电路中的空载电流和负荷电流而且当系统发生故障时，•通过继电保护装置的作用切断短路电流。它具有相当完善的灭弧结构和足够的断流能力。

熔断器——是一种最简单的保护电器，串接于电路中使用，用以保护电气装置，使其在过载和短路电流通过时断开电路，避免设备损坏。

母线——母线起着汇集和分配电能作用，又称汇流排。在原理上它是电路中的一个电气节点，•它决定了配电装置设备的数量，并表明以什么方式来连接发电机、变压器和线路，以及怎样与系统连接来完成输配电任务。

1 电工理论考试试题

一、填空题(共计24题）

1、电器可分 高压 电器和 低压 电器。工作在交流额定电压 1200 V、

直流 1500 V以下的电器称为低压电器。

2、三相异步电动机旋转磁场的转向是由 电源相序 决定的，运行中若旋转磁场转向改了 转子转向 随之改变.

3、三相异步电动机转速取决于 电动机极对数 ，转差率和电源 频率 。

4、过电流保护的动作电流按躲过 最大负荷电流 来整定。

5、新装和大修后的低压线路和设备要求绝缘电阻不低于 0。5 MΩ，运行中的线路和设备可降低为每伏工作电压 1000 Ω，潮湿环境中要求可降低的每伏工作电压 500 Ω。

6、携带式电气设备的电阻不低于 2 MΩ,配电盘二次线路的绝缘电阻不低于 1 MΩ,潮湿环境中可降低为 0.5 MΩ，高压设备绝缘电阻一般

不低于 1000 MΩ.

7、人体触电事故有 单相 触电、 两相 触电和 跨步电压 触电三种.

8、电流表必须 串联 ，在被测电路中，电压表必须 并联 在电路中。

9、电动机额定工作制可分为 连续工作制 、 短时工作制 和 断续周期工作制

三种工作方式。

10、变压器并列运行应满足变比相等、 接线组别 相同和 短路电压 相同三个条件。

11、测量绝缘电阻时，影响准确性的因素有 温度 、 湿度 和绝缘表面的脏污程度.

12、当运行电压超过 1.1 倍的额定电压时，应将运行中的电容器退出运行。本厂高压电容器的额定电压为 12KV .

13、在电气设备上工作，保证安全的组织措施有工作票制度、 操作票制度 、清理现场和全面交底制度、工作许可制度、 工作监护制度、 工作间断工作转移 和工作终结和送电制度. 2 14、高压设备发生接地故障时，室内各类人员应距故障点大于 4 以外，室外人则应距故障点大于8 以外.

1电工与电子技术试题

一、单项选择题(本大题共20小题，每小题2分,共40分)

在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。错选、多选或未选均无分。

1.电路如图所示，如果电阻R1增大，则电流表 A 的读数（ ）

A。增大

B.减小

C.不变

D.不定

2。与图示电路等效的电路是( ）

3.一个由线性电阻构成的电器，从220V的电源吸取1000W的功率，若将此电器接到110V的电源上，则吸取的功率为（ )

A。250W B.500W

C.1000W D。2000W

4。图示电路中,A、B端电压U=（ )

A.—2V

B.—1V

C.2V

D.3V

5。在负载为纯电容元件的正弦交流电路中，电压u与电流i的相位关系是（ )

A。u滞后i 90º B.u超前i 90º

C.反相 D.同相

6。正弦电压u=Umsin(ωt+）的波形如图所示,则=（ )

A。—30º

B。0º

C。30º

D。150º

7.星形连接的对称三相电源的线电压AB•U与其相应的相电压A•U的关系是AB•U=（ ）

8。已知在R、L串联的正弦交流电路中，总电压U=30V，L上的电压UL=18V，则R上的电压UR应为（ ）

A.12V B.24V

C。48V D.482V

9.已知正弦电流的有效值相量为

则此电流的瞬时值表达式是下列式中的

（ ）

A。10sin（ωt-45º)A B. 10sin(ωt+45º)A

C.102sin(ωt-45º）A D.102 sin(ωt+45º)A

10.通过电感L的电流为iL=62sin（200t+30º）A,此电感的端电压UL=2。4V,则电感L为( )

A。2mH B.2mH
