第二章半导体三极管与分立元件放大电路

测判三极管的口诀

三极管的管型及管脚的判别是电子技术初学者的一项基本功，为了帮助读者迅速掌握测判方法，笔者总结出四句口诀：“三颠倒，找基极；PN结，定管型；顺箭头，偏转大；测不准，动嘴巴。”下面让我们逐句进行解释吧。

一、 三颠倒，找基极

大家知道，三极管是含有两个PN结的半导体器件。根据两个PN结连接方式不同，可以分为NPN型和PNP型两种不同导电类型的三极管，图1是它们的电路符号和等效电路。

测试三极管要使用万用电表的欧姆挡，并选择R×100或R×1k挡位。图2绘出了万用电表欧姆挡的等效电路。由图可见，红表笔所连接的是表内电池的负极，黑表笔则连接着表内电池的正极。

假定我们并不知道被测三极管是NPN型还是PNP型，也分不清各管脚是什么电极。测试的第一步是判断哪个管脚是基极。这时，我们任取两个电极(如这两个电极为1、2)，用万用电表两支表笔颠倒测量它的正、反向电阻，观察表针的偏转角度；接着，再取1、3两个电极和2、3两个电极，分别颠倒测量它们的正、反向电阻，观察表针的偏转角度。在这三次颠倒测量中，必然有两次测量结果相近：即颠倒测量中表针一次偏转大，一次偏转小；剩下一次必然是颠倒测量前后指针偏转角度都很小，这一次未测的那只管脚就是我们要寻找的基极(参看图1、图2不难理解它的道理)。

二、 PN结，定管型

找出三极管的基极后，我们就可以根据基极与另外两个电极之间PN结的方向来确定管子的导电类型(图1)。将万用表的黑表笔接触基极，红表笔接触另外两个电极中的任一电极，若表头指针偏转角度很大，则说明被测三极管为NPN型管；若表头指针偏转角度很小，则被测管即为PNP型。

三、 顺箭头，偏转大

找出了基极b，另外两个电极哪个是集电极c，哪个是发射极e呢?这时我们可以用测穿透电流ICEO的方法确定集电极c和发射极e。

(1) 对于NPN型三极管，穿透电流的测量电路如图3所示。根据这个原理，用万用电表的黑、红表笔颠倒测量两极间的正、反向电阻Rce和Rec，虽然两次测量中万用表指针偏转角度都很小，但仔细观察，总会有一次偏转角度稍大，此时电流的流向一定是：黑表笔→c极→b极→e极→红表笔，电流流向正好与三极管符号中的箭头方向一致(“顺箭头”)，所以此时黑表笔所接的一定是集电极c，红表笔所接的一定是发射极e。

半导体三极管及基本放大电路教案

电路分析教案 第1页，共26页

授课教师 上课时间：

周次：

教学章节 第2章 半导体三极管及基本放大电路

2.1 双极型三极管 课型 理论课

对象

教学目标 1.掌握：双极型三极管的电流分配方程和输入、输出曲线（截止区、放大区、饱和区的特点）；

2.理解：双极型三极管的放大条件和放大原理，三极管的直流参数和交流参数；

3.了解：双极型三极管的结构和电路符号，特殊三极管。

教学重点 1.双极型三极管的电流分配方程；

2.双极型三极管的输入、输出曲线（截止区、放大区、饱和区）；

3.双极型三极管的放大条件和放大原理；

4.三极管的直流参数和交流参数。

教学1.双极型三极管的放大原理；

2.双极型三极管输入、输出曲线（截止区、

电路分析教案 第1页，共26页 难点 放大区、饱和区）。

教学方法 多媒体教学，讨论

教学课时 2学时

教学内容 2.1 双极型三极管

半导体三极管有两大类型，一是双极型三极管，二是单极型场效应管。由于它有空穴和自由电子两种载流子参与导电，故称为双极型。本讲讨论双极型半导体三极管，通常用BJT表示，以下简称三极管。

双极型三极管可以分为如下几种类型：

（1）按结构分——NPN管和PNP管

（2）按功率大小分——大、中、小功率管

（3）按材料分——硅管和锗管

（4）按频率分——高频管和低频管

电路分析教案 第1页，共26页 2.1.1 三极管的结构和符号

通过工艺的方法,把两个二极管背靠背的连接起来级组成了三极管。按PN结的组合方式有PNP型和NPN型，它们的结构示意图和符号图分别为：如图2.1所示。

（a）NPN管的结构及符号

（b）PNP管的结构及符号

图2.1 三极管的结构示意图和符号

不管是什麽样的三极管，它们均包含三个区：发射区，基区，集电区，同时相应的引出三个电极：发射极，基极，集电极。同时又在两两交界区形成PN结，分别是发射结和集电结。

6.1选择正确答案填入空内。

（1）在本征半导体中加入 A 元素可形成N型半导体，加入 C 元素可形成P型半导体。

A. 五价 B. 四价 C. 三价

（2）PN结加正向电压时，空间电荷区将 A 。

A. 变窄 B. 基本不变 C. 变宽

（3）设二极管的端电压为vD，则二极管的电流方程是 c 。

A. DvIeS B. TDVvIeS C. )1e(S－TDVvI

（4）当温度升高时，二极管的反向饱和电流将 a 。

A. 增大 B. 不变 C. 减小

（5）稳压管的稳压区是其工作在 c 。

A. 正向导通 B.反向截止 C.反向击穿

（6）稳压二极管稳压时，其工作在(c )，发光二极管发光时，其工作在( a )。

A．正向导通区 B．反向截止区 C．反向击穿区

6.2将正确答案填入空内。

（1）图P6.2（a）所示电路中二极管为理想器件，则D1工作在 状态，D2工作在 状态，VA为 V。

解：截止，导通，2.7V。

（2）在图P6.2(b)所示电路中稳压管2CW5的参数为：稳定电压Vz12V，最大稳定电流IZmax20mA。图中电压表中流过的电流忽略不计。当开关S闭合时，电压表V和电流表A1、A2的读数分别为 、 、 ；当开关S断开时，其读数分别为 、 、 。

解：12V，12mA，6mA，12V，12mA，0mA。

6.3 电路如图P6.3所示，已知vi＝56sinωt(v)，试画出vi与vO的波形。设二极管正向导通电压可忽略不计。

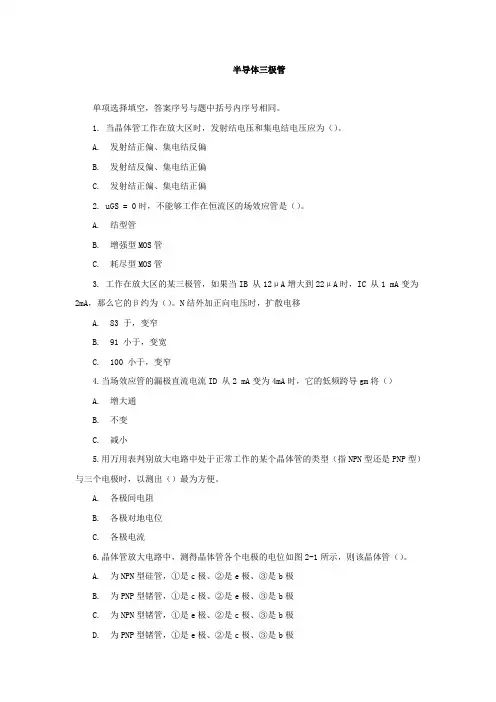

半导体三极管

单项选择填空，答案序号与题中括号内序号相同。

1. 当晶体管工作在放大区时，发射结电压和集电结电压应为（）。

A. 发射结正偏、集电结反偏

B. 发射结反偏、集电结正偏

C. 发射结正偏、集电结正偏

2. uGS = 0时，不能够工作在恒流区的场效应管是（）。

A. 结型管

B. 增强型MOS管

C. 耗尽型MOS管

3. 工作在放大区的某三极管，如果当IB 从12μA增大到22μA时，IC 从1 mA变为2mA，那么它的β约为（）。N结外加正向电压时，扩散电移

A. 83 于，变窄

B. 91 小于，变宽

C. 100 小于，变窄

4.当场效应管的漏极直流电流ID 从2 mA变为4mA时，它的低频跨导gm将（）

A. 增大通

B. 不变

C. 减小

5.用万用表判别放大电路中处于正常工作的某个晶体管的类型（指NPN型还是PNP型）与三个电极时，以测出（）最为方便。

A. 各极间电阻

B. 各极对地电位

C. 各极电流

6.晶体管放大电路中，测得晶体管各个电极的电位如图2-1所示，则该晶体管（）。

A. 为NPN型硅管，①是c极、②是e极、③是b极

B. 为PNP型锗管，①是c极、②是e极、③是b极

C. 为NPN型锗管，①是e极、②是c极、③是b极

D. 为PNP型锗管，①是e极、②是c极、③是b极 图2-1

7.某放大电路中，晶体管三个电极的电流如图2-2所示。已量出I1 = -1.2mA，I2 =

-0.03mA，I3 = 1.23mA，由此可知（）。

a.若电源电压由5V增大到10V，则电流I 约为（ ）。

A.①是c极、②是b极、③是e极，为PNP型管

B.①是e极、②是b极、③是c极，为PNP型管A

C.①是c极、②是b极、③是e极，为NPN型管

D.①是e极、②是b极、③是c极，为NPN型管

图2-2

8.用万用表直流电压档测得电路中晶体管3BX1A b、c、e三个电极的电位分别为0.1V、6V、-0.2V，则晶体管处于（）工作状态。
