电动机的工作特性原理

电动机的工作原理超详细!

电动机是一种将电能转换成机械能的设备。它通过电流在磁场中的作用，产生力矩使机械部件旋转。以下是电动机的工作原理的详细说明。

1.磁场产生：电动机通常由一个定子和一个转子组成。定子由一组线圈（称为绕组）构成，通过电源供电。当电流通过绕组时，会在定子上形成磁场。这种磁场被称为励磁磁场。

2.转子悬浮：转子是电动机的旋转部分，通常由一个或多个永磁体组成。转子被安装在定子上，可以在定子上自由地旋转。在无外部力的情况下，转子会倾向于保持静止。这是因为转子中的永磁体受到两个磁场的作用：励磁磁场和由转子上的永磁体产生的反磁场。

3.磁场交互：当电流经过定子绕组时，形成的励磁磁场与转子上的永磁体产生相互作用。根据洛伦兹力定律，如果在一个磁场中通过电流，就会感受到一个力。这个力可以使转子开始旋转。

4.磁场旋转：一旦转子开始旋转，它的运动会导致永磁体与励磁磁场之间的相对运动。这种相对运动会导致转子上的永磁体产生另一个磁场，被称为感应磁场。感应磁场与励磁磁场相互作用，继续驱动转子旋转。

5.维持运动：为了保持电动机的旋转，电流需要持续通过定子绕组。这可以通过接通电源来实现。通过不断提供电流，定子绕组中的励磁磁场得到维持，使转子上的永磁体继续旋转。

总结一下，电动机的工作原理可以简单描述为：通电时，定子绕组中形成励磁磁场，与转子上的永磁体产生相互作用，使得转子开始旋转。转子旋转产生的运动导致永磁体产生感应磁场，并与励磁磁场相互作用。为了维持运动，需要持续提供电流供给定子绕组。 电动机的工作原理涉及电磁学和力学原理，并且在不同类型的电动机中可能会有一些额外的差异。此外，电动机还可以根据其供电方式分为直流电动机和交流电动机两大类。不同类型的电动机具有不同的特性、应用和工作原理。

0 [直流电动机和异步电动机

的调速原理及特性分析]

姓名：

学号：2011301390076

院系：11级机械系三班

通讯：

导师：

1

一．直流电动机的调速原理及特性分析

直流电动机具有良好的起动制动性能，宜于在较大范围内平滑调速"长期以来，在电动机调速领域中，直流调速方法一直占主要地位"与交流电动机相比，直流电动机有良好的调速性能，它的调速范围较广；调速连续平滑；经济性好，设备投资较少，调速损耗较小，经济指标高；调速方法简便，工作可靠.

流伺服电动机是满足伺服系统要求的直流电动机，分为有刷DC伺服和无刷DC伺服。在传统有刷DC伺服中，整流子和电刷一起起着回转开关的作用，随着功率半导体器件技术的发展，霍尔元件和大功率晶体管代替了整流子和碳刷的作用，就产生了无刷DC伺服。与普通电动机相比，DC伺服具有工作精度高，调速性能好，带负载能力强，响应速度快，稳定可靠等特点。虽然其工作原理与普通直流电动机基本相同，但为了减小体积和提高散热，DC伺服电动机通常采用永久磁铁励磁。

直流伺服电动机主要有如下基本特点：

1、机械特性：在输入的电枢电压U保持不变时，电动机的转速n随电磁转矩M变化而线形变化的规律，称直流电动机的机械特性。机械特性的关系可用下式表示；

KMnMCCRCUnmee02

(1.1)

式中：U——电枢电压

R——电枢电阻

2 eC——电势系数，60NPCe（电枢绕组支路数磁极对数电枢绕组系数60eC）

——磁通

mC——力矩系数，2NPCm

M—电动机输出的电磁转矩

机械特性曲线如图1-1所示。

图中，0n为理想空载转速，dM称为堵转转矩。斜率K表示电磁转矩变化引起转速变化的程度。K越大，电磁转矩变化引起转速变化越大，电动机的机械特性越软；K越小，电磁转矩变化引起转速变化越小，电动机的机械特性越硬。

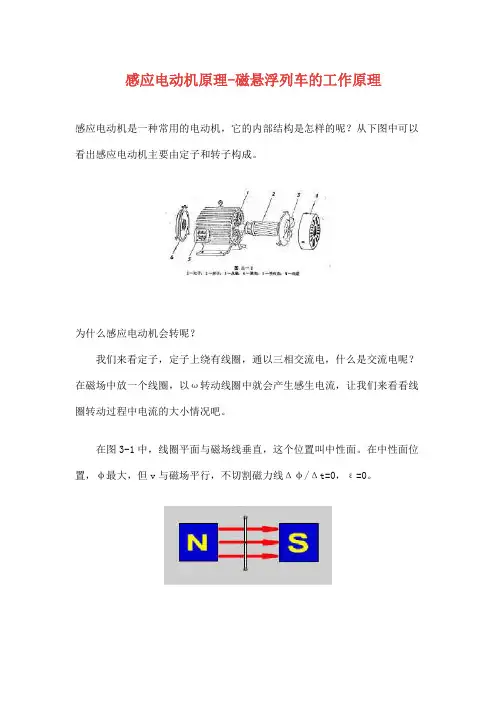

感应电动机原理-磁悬浮列车的工作原理

感应电动机是一种常用的电动机，它的内部结构是怎样的呢？从下图中可以看出感应电动机主要由定子和转子构成。

为什么感应电动机会转呢？

我们来看定子，定子上绕有线圈，通以三相交流电，什么是交流电呢？在磁场中放一个线圈，以ω转动线圈中就会产生感生电流，让我们来看看线圈转动过程中电流的大小情况吧。

在图3-1中，线圈平面与磁场线垂直，这个位置叫中性面。在中性面位置，φ最大，但v与磁场平行，不切割磁力线Δφ/Δt=0，ε=0。

图3-1

在图3-2中，φ=0，但v与磁力线垂直Δφ/Δt最大， εm=2BLv=2BLω =BSω

在右图中ε=2BLvsinφ= Bsωsinφ，因此，如果线圈从中性面开始转，任一时刻感应电动势εi=εmsinωt，如果不是从中性面开始转，而是一开始就与中性面呈φ角，则εi=εmsin（ωt+φ），φ叫初位相。

如果有N个线圈，εm= NBSω，Im=εm/r+R，i= Imsin(ωt+φ)

像这样大小方向时刻变化的电流就是交流电，三相交流电就是三相各差120°的交流电。

我们在感应电动机的定子上绕有了线圈组，通以三相交流电 iA=Imsinωt

iB=Imsin(ωt-120°)

iC=Imsin(ωt-240°)

从A到A''''''''''''''''''''''''''''''''''''''''''''''''''''''''''''''''电流为正方向，下同。

互成120°的线圈AA''''''''''''''''''''''''''''''''''''''''''''''''''''''''''''''''、BB''''''''''''''''''''''''''''''''''''''''''''''''''''''''''''''''、CC''''''''''''''''''''''''''''''''''''''''''''''''''''''''''''''''中通入瞬时值为i1、i2、i3的三相交流电，在三个线圈中分别产生磁场B1、B2、B3。

三相鼠笼异步电动机的工作特性实验报告

实验报告：三相鼠笼异步电动机的工作特性

一、实验目的：

1.了解三相鼠笼异步电动机的基本结构和工作原理；

2.掌握三相鼠笼异步电动机的转速、效率和功率因数等工作特性的测量方法；

3.分析和讨论转速、效率和功率因数等参数与负载之间的关系。

二、实验原理：

1.三相鼠笼异步电动机的工作原理：三相鼠笼异步电动机是利用三相交流电网的频率和电压，通过三相绕组之间的电磁感应作用，产生旋转磁场，从而驱动电机运转。

2.转速的测量方法：使用转速表测量电机的转速，将转速读数与电压、频率等参数进行记录。

3.效率的测量方法：通过测量电机的输入功率和输出功率，并将两者之比即可得到电机的效率。

4.功率因数的测量方法：通过测量电机的有功功率和视在功率，并将两者之比即可得到电机的功率因数。

三、实验器材和药品：

1.三相鼠笼异步电动机

2.变压器和电压表 3.电流表和电流互感器

4.转速表

5.功率计

6.多功能电力测量仪

四、实验步骤：

1.在实验台上连接三相鼠笼异步电动机，并接通电源。

2.调整电压表、电流表和转速表的位置和量程。

3.调整电压和频率，测量电机的输入电压、输入电流、输出转速，并记录数据。

4.使用功率计测量电机的输入功率，使用多功能电力测量仪测量电机的输出功率，并计算电机的效率和功率因数。

5.调整不同的负载，重复步骤3和4，并记录不同负载下的电机参数。

五、实验结果和分析：

1.根据实验数据绘制转速-负载、效率-负载和功率因数-负载的曲线图，并分析其特点和规律。

2.随着负载的增加，电机的转速呈下降趋势，效率和功率因数也随之降低。

3.当负载过大时，电机可能发生过载现象，导致电机过热甚至损坏。因此，在实际应用中需合理选择负载大小。

六、实验总结： 1.通过本次实验，了解了三相鼠笼异步电动机的基本工作原理和工作特性。

2.掌握了测量三相鼠笼异步电动机转速、效率和功率因数等参数的方法。
