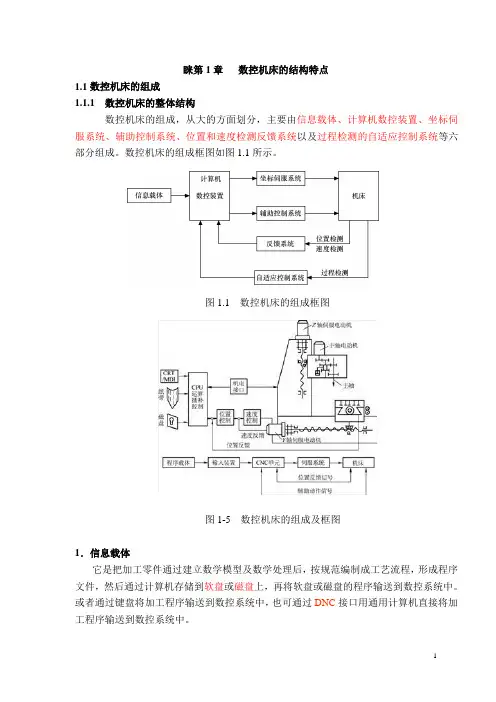

1 睐第1章 数控机床的结构特点
1.1数控机床的组成
1.1.1 数控机床的整体结构
数控机床的组成，从大的方面划分，主要由信息载体、计算机数控装置、坐标伺服系统、辅助控制系统、位置和速度检测反馈系统以及过程检测的自适应控制系统等六部分组成。数控机床的组成框图如图1.1所示。
图1.1 数控机床的组成框图
图1-5 数控机床的组成及框图
1．信息载体
它是把加工零件通过建立数学模型及数学处理后，按规范编制成工艺流程，形成程序文件，然后通过计算机存储到软盘或磁盘上，再将软盘或磁盘的程序输送到数控系统中。或者通过键盘将加工程序输送到数控系统中，也可通过DNC接口用通用计算机直接将加工程序输送到数控系统中。 2 这些软盘、磁盘、键盘或通用计算机就是信息载体。我们把可用不同形式将零件的加工程序记录在上面，并可传输给数控装置的这种载体称为信息载体，也可称为控制介质。
在早期的数控机床上，常用纸带、穿孔卡片、磁带等作为信息载体。
2．计算机数控装置
加工程序由输入装置传送到数控系统中后，经过中央处理单元、运算器、存储器、控制器等，又通过数控系统软件、机床参数等的支持，再经过输出装置，分配到坐标伺服系统和辅助控制系统中去。
同时又将坐标伺服系统中的位置检测信号、速度检测信号和自适应控制的温度、转矩、振动、摩擦、切削力及液压、气压、中心润滑等系统的压力多因素变化过程检测的反馈信息，经与给定值和最佳参数反复比较、处理后，再输出给坐标伺服系统和辅助控制系统。
这里的输入/输出装置、中央处理单元（CPU）、运算器、存储器和控制器等组成的装置称为计算机数控装置。
3．坐标伺服系统
由伺服控制电路、功率放大器、交流伺服电机或线性电机、位置和速度检测装置等组成，将数控装置发出的脉冲信号转换成机床的各坐标运动，这种系统称为坐标伺服系统。
坐标伺服系统中的位置检测装置和速度检测装置，对坐标运行的直线位置、角向位置的准确性和直线运行速度、角向回转速度进行检测、修正。其中包括主轴转换成伺服坐标的角向位置检测和回转运行的速度检测。坐标伺服系统中的坐标运行位置精度和运行速度将直接影响数控机床的加工精度和生产效率。
6 数控机床
6 数控机床
§6.1 概述
6.1.1 数控机床的定义
1．数字控制：
2．数控技术：
3．数控装备：
4．数控机床：是一种装了程序控制系统的机床。（国际信息处理联盟第五技术委员会）
6.1.2 数控机床的加工原理
金属切削机床加工零件，是操作者依据工程图样的要求，不断改变刀具与工件之间相对运动参数（位置、速度等），使刀具对工件进行切削加工，最终得到所需的合格零件。
数控机床的加工，是把刀具与工件的运动坐标分割成一些最小的单位量，即最小位移量，由数控系统按照零件程序的要求，使坐标移动若干个最小位移量（即控制刀具运动轨迹），从而实现刀具与工件的相对运动，完成对零件加工。
插补原理。
6.1.3 数控机床的特点
1． 加工特点
数控机床是新型的自动化机床，具有广泛通用性和很高的自动化程度，是实现柔性自动化的重要环节，是发展柔性生产的基础。在加工下面一些零件时更显优越性：
①批量小（200件以下）而又多次生产的零件；
②几何形状复杂的零件；
③在加工过程中必须进行多种加工的零件； 6 数控机床
④切削余量大的零件；
⑤必须严格控制公差（即公差带范围小）的零件；
⑥工艺设计经常变化的零件；
⑦加工过程中的错误回造成严重浪费的贵金属零件；
⑧需全部检测的零件等等。
概括起来，在加工方面具有以下优点：
①生产率高。
加工时间（机动时间，辅助时间）短。
②适应性强。
适应性指柔性，随生产对象变化而变化的能力。是数控机床最突出的优点，也是数控机床得以生产和发展的主要原因。
③精度高、质量稳定。
机床刚性好，脉冲当量小，具有补偿系统——精度↗
按指令加工，消除操作者的人为产生的误差——质量稳定。
④能实现复杂的运动。
普通机床难以实现或无法实现轨迹为三次以上的曲线或曲面的运动，如螺旋桨、汽轮机叶片之类的空间曲面；而数控机床可实现几乎任意轨迹的运动和加工任何形状的空间曲面，适合复杂异性零件的加工。
1 第六章 加工中心的编程
第一节 加工中心编程概述
加工中心(Machiningenter)简称MC，是由机械设备与数控系统组成的使用于加工复杂形状工件的高效率自动化机床。
加工中心最初是从数控铣床发展而来的。与数控铣床相同的是，加工中心同样是由计算机数控系统(CNC)、伺服系统、机械本体、液压系统等各部分组成。但加工中心又不等同于数控铣床，加工中心与数控铣床的最大区别在于加工中心具有自动交换刀具的功能，通过在刀库安装不同用途的刀具，可在一次装夹中通过自动换刀装置改变主轴上的加工刀具，实现钻、镗、铰、攻螺纹、切槽等多种加工功能。
一、加工中心编程的特点
加工中心是将数控铣床、数控镗床、数控钻床的功能组合起来，并装有刀库和自动换刀装置的数控镗铣床。立式加工中心主轴轴线(z轴)是垂直的，适合于加工盖板类零件及各种模具；卧式加工中心主轴轴线(z轴)是水平的，一般配备容量较大的链式刀库，机床带有一个自动分度工作台或配有双工作台以便于工件的装卸，适合于工件在一次装夹后，自动完成多面多工序的加工，主要用于箱体类零件的加工。
由于加工中心机床具有上述功能，故数控加工程序编制
1 中，从加工工序的确定，刀具的选择，加工路线的安排，到数控加工程序的编制，都比其他数控机床要复杂一些。
加工中心编程具有以下特点：
1)首先应进行合理的工艺分析。由于零件加工工序多，使用的刀具种类多，甚至在一次装夹下，要完成粗加工、半精加工与精加工、周密合理地安排各工序加工的顺序，有利于提高加工精度和提高生产效率；
2)根据加工批量等情况，决定采用自动换刀还是手动换刀。一般，对于加工批量在10件以上，而刀具更换又比较频繁时，以采用自动换刀为宜。但当加工批量很小而使用的刀具种类又不多时，把自动换刀安排到程序中，反而会增加机床调整时间。
第 1 页

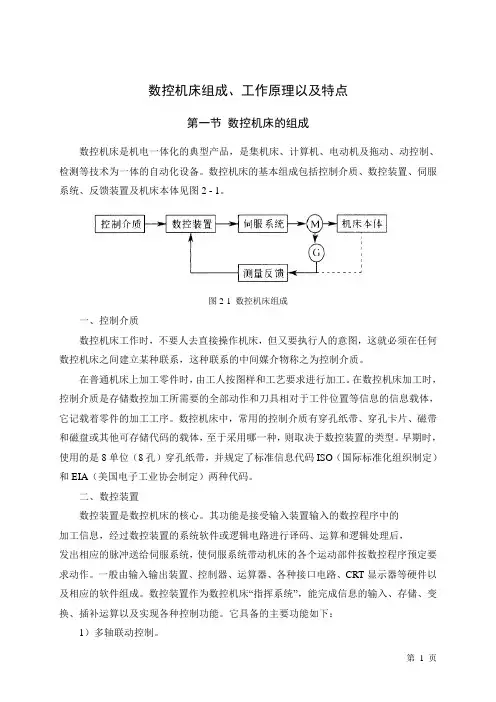

数控机床组成、工作原理以及特点
第一节 数控机床的组成
数控机床是机电一体化的典型产品，是集机床、计算机、电动机及拖动、动控制、检测等技术为一体的自动化设备。数控机床的基本组成包括控制介质、数控装置、伺服系统、反馈装置及机床本体见图2 - 1。
图2-1 数控机床组成
一、控制介质
数控机床工作时，不要人去直接操作机床，但又要执行人的意图，这就必须在任何数控机床之间建立某种联系，这种联系的中间媒介物称之为控制介质。
在普通机床上加工零件时，由工人按图样和工艺要求进行加工。在数控机床加工时，控制介质是存储数控加工所需要的全部动作和刀具相对于工件位置等信息的信息载体，它记载着零件的加工工序。数控机床中，常用的控制介质有穿孔纸带、穿孔卡片、磁带和磁盘或其他可存储代码的载体，至于采用哪一种，则取决于数控装置的类型。早期时，使用的是8单位（8孔）穿孔纸带，并规定了标准信息代码ISO（国际标准化组织制定）和EIA（美国电子工业协会制定）两种代码。
二、数控装置
数控装置是数控机床的核心。其功能是接受输入装置输入的数控程序中的
加工信息，经过数控装置的系统软件或逻辑电路进行译码、运算和逻辑处理后，
发出相应的脉冲送给伺服系统，使伺服系统带动机床的各个运动部件按数控程序预定要求动作。一般由输入输出装置、控制器、运算器、各种接口电路、CRT显示器等硬件以及相应的软件组成。数控装置作为数控机床“指挥系统”，能完成信息的输入、存储、变换、插补运算以及实现各种控制功能。它具备的主要功能如下：
1）多轴联动控制。 第 2 页
2）直线、圆弧、抛物线等多种函数的插补。
3）输入、编辑和修改数控程序功能。
4）数控加工信息的转换功能：ISO/EIA代码转化，米英制转换，坐标转换，绝对值和相对值的转换，计数制转换等。
5）刀具半径、长度补偿，传动间隙补偿，螺距误差补偿等补偿功能。
6）实现固定循环、重复加工、镜像加工等多种加工方式选择。
