固态继电器的使用选型注意事项

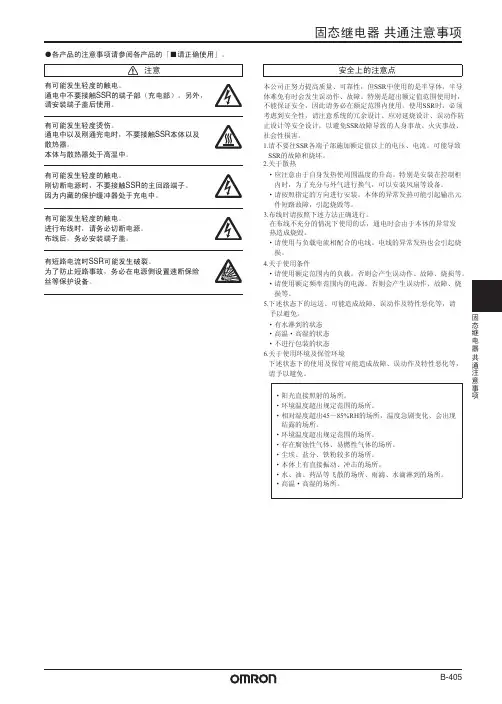

B-405固态继电器 共通注意事项

固

态

继

电

器

共

通

注

意

事

项3.布线时请按照下述方法正确进行。

在布线不充分的情况下使用的话，通电时会由于本体的异常发

热造成烧毁。

4.关于使用条件

5.下述状态下的运送、可能造成故障、误动作及特性恶化等，请

予以避免。

6.关于使用环境及保管环境⊼ᛣƽ৘ѻકⱘ⊼ᛣџ乍䇋খ䯙৘ѻકⱘNjƵ䇋ℷ⹂Փ⫼njDŽ

本公司正努力提高质量、可靠性，但SSR中使用的是半导体，半导

体难免有时会发生误动作、故障。特别是超出额定值范围使用时，

不能保证安全，因此请务必在额定范围内使用。使用SSR时，必须

考虑到安全性，请注意系统的冗余设计、应对延烧设计、误动作防

止设计等安全设计，以避免SSR故障导致的人身事故、火灾事故、

社会性损害。

1.请不要往SSR各端子部施加额定值以上的电压、电流。可能导致

SSR的故障和烧坏。

2.关于散热ᅝܼϞⱘ⊼ᛣ⚍

·阳光直接照射的场所。

·环境温度超出规定范围的场所。

·相对湿度超出45～85%RH的场所，温度急剧变化、会出现

结露的场所。

·环境温度超出规定范围的场所。

·存在腐蚀性气体、易燃性气体的场所。

·尘埃、盐分、铁粉较多的场所。

·本体上有直接振动、冲击的场所。

·水、油、药品等飞散的场所、雨滴、水滴淋到的场所。

·高温·高湿的场所。᳝ৃ㛑থ⫳䕏ᑺⱘ㾺⬉DŽ

䗮⬉Ёϡ㽕᥹㾺SSRⱘッᄤ䚼˄ܙ⬉䚼˅DŽ঺໪ˈ

䇋ᅝ㺙ッᄤⲪৢՓ⫼DŽ

᳝ৃ㛑থ⫳䕏ᑺ⚿ӸDŽ

䗮⬉Ёҹঞ߮䗮ᅠ⬉ᯊˈϡ㽕᥹㾺SSRᴀԧҹঞ

ᬷ⛁఼DŽ

ᴀԧϢᬷ⛁఼໘Ѣ催⏽ЁDŽ

᳝ৃ㛑থ⫳䕏ᑺⱘ㾺⬉DŽ

߮ߛᮁ⬉⑤ᯊˈϡ㽕᥹㾺SSRⱘЏಲ䏃ッᄤDŽ

಴Ўݙ㮣ⱘֱᡸ㓧ކ఼໘Ѣܙ⬉ЁDŽ

᳝ৃ㛑থ⫳䕏ᑺⱘ㾺⬉DŽ

䖯㸠Ꮧ㒓ᯊˈ䇋ࡵᖙߛᮁ⬉⑤DŽ

Ꮧ㒓ৢˈࡵᖙᅝ㺙ッᄤⲪDŽ

᳝ⷁ䏃⬉⌕ᯊSSRৃ㛑থ⫳⸈㺖DŽ

Ўњ䰆ℶⷁ䏃џᬙˈࡵᖙ೼⬉⑤ջ䆒㕂䗳ᮁֱ䰽

ϱㄝֱᡸ䆒໛DŽ·应注意由于自身发热使周围温度的升高。特别是安装在控制柜

内时，为了充分与外气进行换气，可以安装风扇等设备。

·请按照指定的方向进行安装。本体的异常发热可能引起输出元

1 固态继电器的特征及分类

1、固态继电器的特征 固态继电器SSR是这些年世界上新式的操控继电器，这种继电器用几毫安的纤细信号能够操控大功率负载的起动与关断，正契合了晶体管输出型plc的特征。而且其输入信号（操控端）和输出信号（受控端）选用光电阻隔电路，确保了输入与输出互不烦扰，输出端选用无触点大功率输出电路，悉数电路用环氧树脂浇铸为一体。因而，固态继电器作业时无火花、无噪音、无污染、不发作电磁烦扰，比电磁继电用具有开关速度快、体积小、寿数长、耐震、耐腐蚀、防潮、防腐、输出端在接通霎时刻无震颤景象等利益，能够在严峻污染和哆嗦的环境下运用，更具有很高的活络度和抗烦扰才调，被广泛运用于石油化工仪器设备，灯火照明设备，纺织机械、数控车床、文娱设备等各种自动化操控范畴，分外适用在腐蚀、防尘、恳求防爆等恶劣环境，及一再开关场合。2、固态继电器的分类 沟通固态继电器按开关方法分有电压过零导通型和随机导通型；按输出开关元件分有双向可控硅输出型（一般型）和单向可控硅反并联型（增强型）；按设备方法分有打印线路板上用的针插式（天然冷却，不用带散热器）和固定在金属底板上的设备式（靠散热器冷却）；别的输入端又有宽计划输入（DC3～32V）的恒流源型和串电阻限流型等。 单相SSR为四端 2 有源器材，其间两个输入操控端，两个输出端，输入输出间为光阻隔，输入端加上直流或脉冲信号到必定电流值后，输出端就能从断态改动成通态。而三相沟通固态继电器则是集三只单相沟通固态继电器为一体，并以单一输入端对三相负载进行直接开关心换，可便本地操控l一相沟通电机、加热器等三相负载，图1为三相沟通固态继电器的根柢接线图。三相沟通固态继电器的相与相问，输入输出间，以及与基板之间绝缘电压大于2000VAC，别的根柢方针与相应的单相固态继电器一样。需求指出的是对实习负载电流不大的场合，比方试验室教育，三相SSR运用起来比照便当，但电流大时发热亦大，这时运用三只单相SSR更为牢靠。

1 固态继电器输入输出特性介绍

输入特性

为了确保固态继电器的正常作业，有必要思考输入条件，通常输入电压为阶跃函数，可是，假定输入电压是斜坡，就会呈现半周循环景象，呈现这种景象是由于开关半导体器材在正，反触发时不彻底对称，因而，假定输入电压斜坡上升，这种开关在负载为某一极性时就或许处置，而当负载电压为反极性时就或许不处置，而呈现半周导通景象，这种景象将继续到输入量足以使输出彻底导通接连。

输入端呈现的瞬态，能够使继电器误动，分外是当继电器照顾时刻等于或小于噪声脉冲继续时刻时，继电器就会导通，对输入信号进行滤波有助于削减这种景象。

当反极性（反向输入）电压适用时，继电器输入端能够接受最大输入电压值或其它规矩值的反极性电压，逾越该值，或许构成SSR的耐久性损坏，当反极性电压不适用时，或继电器规矩不能反向施加输入电压时，运用时必定留神，不能使输入电压反向。

输出特性

SSR给出的最大额外输出电流通常指常温下或常温到高温下的最大额外输出电流而且对大于10A的继电器还指带有规矩散热 2 器时的最大额外输出电流。

当负载很轻即负载电阻或阻抗很大时，接通时的输出电流降低，该电流与关断状况下的漏电流之间的比值降低。

SSR的许多负载如灯负载，电动机负载，理性和容性负载，在接通时的过渡进程会构成浪涌电流，由于散热不及，浪涌电流是使固态继电器损坏的最多见的要素。为了习气这种状况，SSR依据其内部电路构造和输出器材特性，通常均给出了过负载（或浪涌电流）参数主张额外输出电流（最大值）的倍数，脉冲（浪涌）继续时刻，循环周期和次数来标明。

对于SSR，分外对沟通SSR，电压指数上升率是一个首要参数。这是由于当SSR关断时，若输出端电压上升率逾越SSR规矩的dv/dt，或许使SSR误接通，严峻时会构成SSR的损坏通常SSR规矩的dv/dt为100v/us，也有的达200v/us。沟通SSR多在电流过零时差异，对理性和容性负载，在电流达零并关断时，线电压并不为零。

固态继电器（亦称固体继电器）英文名称为Solid State Relay，简称SSR。固态继电器与机电继电器相比，是一种没有机械运动，不含运动零件的继电器，但它具有与机电继电器本质上相同的功能。SSR是一种全部由固态电子元件组成的无触点开关元件，他利用电子元器件的电，磁和光特性来完成输入与输出的可靠隔离，利用大功率三极管，功率场效应管，单向可控硅和双向可控硅等器件的开关特性，来达到无触点，无火花地接通和断开被控电路. 如图：

固态继电器如“bestall”的E0142-14S系列固态继电器是直流输入控制，交流过零导通，过零关断输出型无触点继电器，输入输出采用光电隔离，阻燃工程材料环氧灌封，因此，具有di/dt 的比值小，启动性能平稳，对电网辐射干扰小，关断时可降低感性负载的反电动势，对用电器和固态继电器都有一定的保护作用等优点，是控制一般用电器，如电动机、加热器、白炽灯的首选器件。
