水工混凝土结构设计规范

水工混凝土施工规范的主要技术内容是怎样的？下面是建筑网带来关于水工混凝土施工规范的内容介绍以供参考。

制定水工混凝土施工规范是为了加强技术管理，提高工程质量，更好地进行水利水电工程建设。

水工混凝土施工规范适用于水利水电工程中1、2、3级水工建筑物混凝土和钢筋混凝土的施工。规范中未规定的混凝土和钢筋混凝土的施工，按现行的有关国家标准或部颁标准进行。

水工混凝土应根据其所处部位的工作条件，分别满足抗压、抗渗、抗冻、抗裂（抗拉）、抗冲耐磨、抗风化和抗侵蚀等设计要求。

水工混凝土的施工应做到优质、经济、安全。施工质量应符合设计要求和本规范的规定。

有关混凝土的试验，按水利电力部颁发的《水工混凝土试验规程》进行。

目录

第一章、总则

第二章、模板工程

第三章、钢筋工程 第四章、混凝土工程

第五章、混凝土温度控制的措施

第六章、低温季节混凝土的施工

第七章、止排水、伸缩缝和预埋件的施工

附录一、大体积混凝土模板及支架的计算荷载

附录二、钢筋的主要机械性能

附录三、工地混凝土强度保证率和匀质性指标计算方法

水工混凝土施工规范要点

一、模板材料应符合下列要求：

①钢材选用Q235钢材，质量符合GB/T700的规定；

②木材符合GB5005中承重结构选材标准；

③胶合板符合GB/T17656的规定；

④竹胶合板符合厂JG/T156的规定。

二、现浇混凝土梁、板跨度超过4m时，模板应设预拱，预拱高度为全跨长度的1/1000~1/3000。 三、模板制作允许偏差：

①钢模、胶合板模板及竹胶合模板长和宽则±2mm,对角线±3mm相邻两板面高差1mm，两板拼缝宽度1mm，侧面不平1.5mm，局部不平2mm/2m,连接配件孔眼位置±1mm。

②木模：长和宽±3mm，对角线±5mm，相邻两板面高差1mm，局部不平5mm/2m,板面缝隙2mm。

四、模板钢拉杆直径大于8mm。

五、模板拆除：不承重侧面模板，强度达到2.5mpa以上可以拆模，承重模板L＞2.5m时，强度须达到100%以后方可拆模。

《水工混凝土施工规范》SDJ207—82

文章来源：互联网 添加人：水工建筑信息网 发布时间：2008-1-4

2．1．2 模板及支架必须符合下列要求：

1)保证混凝土浇筑后结构物的形状、尺寸与相互位置符合设计规定；

2)具有足够的稳定性、刚度和强度；

3)应尽量做到标准化、系列化，装拆方便，周转次数高，有利于混凝土工程的机械化施工；

4)模板表面应光洁平整，接缝严密，不漏浆，以保证混凝土表面的质量。

2．1．3 模板工程采用的材料及制作、安装等工序的成品均应进行质量检查，合格后，才能进行下一工序的施工。

2．2．3 木材种类可按各地区供应情况选用，其质量宜达到Ⅱ、Ⅲ等材的标准。腐朽、严重扭曲或脆性的木材不应使用。

木材宜提前备料，干燥后使用，湿度宜为18％～23％。水下施工用的木材，湿度宜为23％～45％。

2．3．2 重要结构物的模板，承重模板，移动式、滑动式、工具式及永久性的模板，均须进行模板设计，并提出对材料、制作、安装、使用及拆除工艺的具体要求。

设计图纸应标明设计荷载及控制条件，如混凝土的浇筑顺序、速度、施工荷载等。

2．3．7 除悬臂模板外，竖向模板与内倾模板都必须设置内部撑杆或外部拉杆，以保证模板的稳定性。

2．4．1 模板制作的允许误差，应符合模板设计规定，一般不得超过表2．4．1的规定。

表2．4．1 模板制作的允许误差

项 次 偏差名称 允许偏差（mm）

一、木模

1 小型模板：长和宽 ±3

2 小型模板（长、宽大于3m）：长和宽 ±5

3 模板面平整度（未经刨光）：

相邻两板面高差

局部不平（用2m直尺检查） 1

5

4 面板缝隙 2

二、钢模

5 模板长和宽 ±2

6 模板面局部不平（用2m直尺检查） 2

7 连接配件的孔眼位置 ±1

注：①异型模板(蜗壳、尾水管等)，滑动式、移动式模板，永久性模板等特种模板的允许偏差，按模板设计文件规定执行。

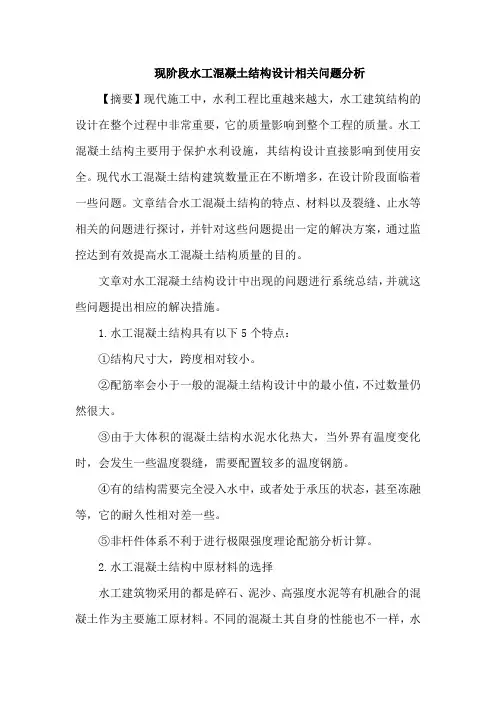

现阶段水工混凝土结构设计相关问题分析

【摘要】现代施工中，水利工程比重越来越大，水工建筑结构的设计在整个过程中非常重要，它的质量影响到整个工程的质量。水工混凝土结构主要用于保护水利设施，其结构设计直接影响到使用安全。现代水工混凝土结构建筑数量正在不断增多，在设计阶段面临着一些问题。文章结合水工混凝土结构的特点、材料以及裂缝、止水等相关的问题进行探讨，并针对这些问题提出一定的解决方案，通过监控达到有效提高水工混凝土结构质量的目的。

文章对水工混凝土结构设计中出现的问题进行系统总结，并就这些问题提出相应的解决措施。

1.水工混凝土结构具有以下5个特点：

①结构尺寸大，跨度相对较小。

②配筋率会小于一般的混凝土结构设计中的最小值，不过数量仍然很大。

③由于大体积的混凝土结构水泥水化热大，当外界有温度变化时，会发生一些温度裂缝，需要配置较多的温度钢筋。

④有的结构需要完全浸入水中，或者处于承压的状态，甚至冻融等，它的耐久性相对差一些。

⑤非杆件体系不利于进行极限强度理论配筋分析计算。

2.水工混凝土结构中原材料的选择

水工建筑物采用的都是碎石、泥沙、高强度水泥等有机融合的混凝土作为主要施工原材料。不同的混凝土其自身的性能也不一样，水工建筑要选用高强度的混凝土，在使用之前必须要经过科学的检验，如果混凝土的性能指数不能达到国家标准，也不能满足水工建筑工程的施工要求，那么水工混凝土结构的质量就无法得到有效的保障。

水工混凝土结构当中的主要原材料就是水泥，水泥有一个显著的特征就是会产生水化反应，具体表现为碎石灰中所含的有害物质严重超标，粘结性能难以达到预期的效果，降低了水工混凝土结构的强度以及刚度。实践证明，在水泥当中掺入适当数量的粉煤灰或者是早强剂都可以有效解决水化反应。此外，在原材料的配比过程当中，需要设计人员在设计的过程当中，反复计算，反复试验，得到最合理的配比数据以及配比方案。泥沙一般取自河里，含水量非常大，这时就必须要求将泥沙自然风干，或者是使用人工干炒法来使其干燥，同时，记录其含水量，作为制定配比方案的参数依据。

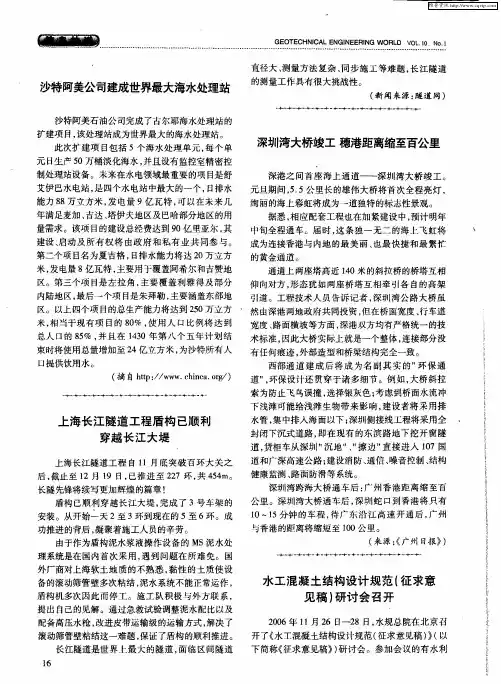

翻　嗣函　ＧＥＯＴＥＣＨＮＩＣＡＬ　ＥＮＧＩＮＥＥＲＩＮＧ　ＷＯＲＬＤ　ＶＯＬ．１０．，Ｎｏ＿ｌ　

…一　。。…。…。…。…‘…‘‘……………＿……‘‘…●‘‘‘‘‘‘‘‘　－－‘‘‘‘‘－‘…－－－‘●●－－‘‘－－－－‘●●●＿…●－－‘－●－－－‘－－－－－…－‘，…‘　

直径大、测量方法复杂、同步施工等难题，长江隧道　

沙特阿美公司建成世界最大海水处理站　的测量工作具有很大挑战性。

（新闻来淝隧道网）　

沙特阿美石油公司完成了古尔耶海水处理站的　

扩建项目，该处理站成为世界最大的海水处理站。　

此次扩建项目包括５个海水处理单元，每个单　

元日生产５Ｏ万桶淡化海水，并且设有监控室精密控　

制处理站设备。未来在水电领域最重要的项目是舒　

艾伊巴水电站，是四个水电站中最大的一个，日排水　

能力８８万立方米，发电量９亿瓦特，可以在未来几　

年满足麦加、吉达、塔伊夫地区及巴哈部分地区的用　

量需求。该项目的建设总经费达到９０亿里亚尔，其　

建设、启动及所有权将由政府和私有业共同参与。　

第二个项目名为夏吉格，日排水能力将达２Ｏ万立方　

米，发电量８亿瓦特，主要用于覆盖阿希尔和吉赞地　

区。第三个项目是左拉角，主要覆盖利雅得及部分　

内陆地区，最后一个项目是朱拜勒，主要涵盖东部地　

区。以上四个项目的总生产能力将达到２５０万立方　

米，相当于现有项目的８０％，使用人口比例将达到　

总人１３的８５％，并且在１４３０年第八个五年计划结　

束时将使用总量增加至２４亿立方米，为沙特所有人　

口提供饮用水。　

（摘自ｈｔｔｐ：／／ｗｗｗ．ｃｈｉｎｃａ．ｏｒｓ／）　

，－－４－－＋“＋“＋一＋”＋　＋“＋　＋－－－４－”＋“＋－＋ｎ＋”－４－“—’一－　

上海长江隧道工程盾构已ＪｉＬ￣Ｎ　

穿越长江大堤　

上海长江隧道工程自１　１月底突破百环大关之　

后，截止至１２月１９日，已推进至２２７环，共４５４ｍ。　

长隧先锋将续写更加辉煌的篇章！　

盾构已顺利穿越长江大堤，完成了３号车架的
