电厂案例分析题及答案案例1.某公司炉跳机保护信号冗余度不足，诱发机组跳闸。
2014年7月9日，西南某公司#32机组ETS保护动作，首出故障原因是‘MFT动作’；但DCS系统检查不到MFT动作信号，MFT发送到ETS系统的信号回路绝缘完好。
原因分析：锅炉MFT跳闸回路发送到汽轮机保护ETS系统的动断触点信号仅有一路，冗余度不足；MFT动作继电器辅助触点、硬接线回路、信号输入I/O通道等均有可能故障或受外界影响误发信号，引发‘炉跳机’保护动作。
暴露问题：（1）部分主要保护按照‘宁误动，不拒动’原则设计，保护信号冗余度不足，可靠性较低。
该保护设计不满足《防止电力生产事故的二十五项重点要求》（国能安全【2014】161 号）第9.4.3条‘所有重要的主、辅机保护都应采取“三取二”逻辑判断方式，保护信号影遵循从取样点到输入模件全程相对独立的原则，缺应系统原因侧点数不够，应有防保护误动措施’的要求。
（2）对不满足条件的重要保护的整改不及时。
防范措施：（1）根据《火力发电厂热工自动化系统可靠性评估技术导则》（DL/T 261-2012）第6.2.3.4条要求，MFT继电器应送出三路动断触点至ETS装置，在ETS内进行三取二逻辑判断后跳闸；三保护信号从取样到I/O数据采集，应全程保持独立性。
（2）对原安装设计设备回路进行检查，必要时更换继电器及其信号传输回路。
（3）严格把关设计、安装过程。
案例2.炉膛压力取样防堵装置堵塞，炉膛压力保护误动2013年12月05日，某公司#5机组炉膛压力高高1、炉膛压力高高2开关动作，保护误动，锅炉MFT。
原因分析：1.事故后检查发现，炉膛压力高高1、炉膛压力高高2压力开关位于蒸汽吹灰枪附近，受水汽影响非常严重，且两个测点取样管严重堵塞。
一般，压力取样装置安装在烟气流动线路的外侧，远离蒸汽吹灰枪，接近炉膛顶部。
2.炉膛压力防堵装置内没有防堵结构，是空罐子，防堵效果很差。
事情的发生可能是由于热态的焦或灰堵住取样口，并对取样系统内的空气进行加热，导致压力迅速升高，保护误动。
一、是非题（在括号内正确的划√，错误的划×。
共35题，每题1分，共35分）1、《中华人民共和国安全生产法》规定：生产经营单位使用的涉及生命安全、危险性较大的特种设备，以及危险物品的容器、运输工具，必须按照国家有关规定，由专业生产单位生产，并经取得专业资质的检测、检验机构检测、检验合格，取得安全使用证或者安全标志，方可投入使用。
检测、检验机构对检测、检验结果负责。
（）答案：√索引：《中华人民共和国安全生产法》第三十条2、军事装备、核设施、航空航天器、铁路机车、海上设施和船舶以及煤矿矿井使用的特种设备的安全监察不适用《特种设备安全监察条例》。
（）答案：√索引：《特种设备安全监察条例》第三条3、按照TSG Z7001—2004《特种设备检验检测机构核准规则》的规定，国家质检总局负责特种设备综合检验机构和无损检测机构的核准，以及气瓶检验机构的核准。
（）答案：×索引：TSG Z7001—2004《特种设备检验检测机构核准规则》第五条4、《锅炉压力容器产品安全性能监督检验规则》不适用于电站锅炉产品的监督检验。
（）答案：×索引：《锅炉压力容器产品安全性能监督检验规则》第二条5、TSG Z7002—2004《特种设备检验检测机构鉴定评审细则》规定：申请首次核准或者增项核准的申请机构，在约请鉴定评审之前，应当在具有相应检验检测资格的B级及以上检验检测机构监督指导下，开展申请核准项目的试检验检测工作，并按照规定出具检验检测报告，试检验检测报告上应当有在现场监督指导的具有申请核准项目检验师（或Ⅲ级无损检测）资格的人员签署的评价意见及监督指导的确认签章。
（）答案：√索引：TSG Z7002—2004《特种设备检验检测机构鉴定评审细则》第五条6、按照TSG G1001—2004《锅炉设计文件鉴定管理规则》的要求，锅炉的设计文件鉴定内容包括对锅炉设计中的安全性能是否符合国家安全技术规范有关规定的审查，也包括锅炉的制造工艺、使用性能、经济性能、环保性能等有关内容。
乳山市环境保护再生能源BOT项目热工控制仪表安装施工方案编制：审核：审批：湖南省工业设备安装有限公司日期: 二0一二年月目录第一节安装工艺流程 (3)1.1热工自动化水平 (3)1。
2自动化水平 (3)1.3中央控制室布置 (4)第二节主要施工方案及技术措施 (7)1。
热控桥架安装技术方案 (7)2 盘、台安装技术方案 (9)3 热控电缆敷设技术方案 (12)4 热控电缆接线施工技术方案 (14)5 施工安全技术措施 (15)6 仪表管路敷设方案 (15)7 槽盒开孔出线方案 (17)8 热工设备调试技术方案 (18)9 配合DCS系统调试方案 (18)10 执行机构安装方案 (20)11 控制系统安装方案 (21)12 DCS系统受电技术方案 (25)13 分部试运 (26)14 热控专业主要配合工序 (26)15 热控取源部件及敏感元件安装方案： (27)17 汽机本体仪表安装 (29)18 过程控制仪表安装 (31)19 仪表用电气线路配管、穿线 (41)20 仪表及设备检查接线 (42)21 仪表调试 (42)24 工器具管理制度 (49)25 设备管理制度 (50)第一节安装工艺流程1 仪表系统工程慨况乳山市环境保护再生能源BOT项目热工控制仪表安装工程包括公用系统、汽轮机发电测控系统、焚烧炉测控系统、余热锅炉测控系统、锅炉CEMS系统仪表的安装、仪表供电系统、监控系统设备及弱电通讯系统安装、调试工作。
全厂的电气和热控系统安装工程，防雷接地安装等，以施工图纸为准.1。
1热工自动化水平控制方式乳山项目采用以下控制方式:1)设置全厂中央控制室，对2台炉排垃圾焚烧炉、1台汽轮发电机组及相应热力系统采用一套DCS进行集中监视和控制.在中央控制室内以彩色LCD/键盘作为主要的监视和控制手段，实现炉、机、电统一的监视与控制，还设有紧急按钮,以便在DCS全部故障时，能进行紧急停炉、停机操作，并使炉内垃圾燃尽。
目次前言1 范围2 规范性引用文件3 总则3.1 一般规定3.2 到货保管和验收3.3 施工准备和配合4 取源部件及敏感元件的安装4.1 一般规定4.2 温度4.3 压力4.4 流量4.5 物位4.6 分析4.7 机械量4.8 称重4.9 其他5 就地检测和控制仪表的安装5.1 一般规定5.2 压力和差压指示仪表及变送器5.3 开关量仪表5.4 分析仪表5.5 执行器5.6 气动基地式仪表6 控制盘（台、箱、柜）的安装6.1 控制盘安装6.2 盘上仪表及设备安装7 电线和电缆的敷设及接线7.1 一般规定7.2 电线管（槽）及电线的敷设7.3 电缆敷设及固定7.4 接线8 管路的敷设和连接8.1 一般规定8.2 导管弯制和连接8.3 导管固定9 防护与接地9.1 防爆和防火9.2 防冻9.3 防腐9.4 接地10 热工测量仪表和控制装置的调试和验收10.1 一般要求10.2 仪表和报警装置的调试10.3 仪表管路和线路的调试10.4 施工安装验收附录A（规范性附录）管路及阀门严密性试验标准附录B（规范性附录）垫片材质选用附录C（规范性附录）孔板、喷嘴和文丘里喷嘴所要求的最短直管段长度附录D（规范性附录）计算机信号的分类及电缆选型附录E（规范性附录）信号电缆与动力电缆之间的最小距离附录F（规范性附录）仪表管材及管径的选择附录G（规范性附录）常用隔离液物理化学性质条文说明前言本标准是根据原电力工业部科学技术司《关于下达1996年制订、修订电力行业标准计划项目（第一批）》（[1996]40号文）的通知安排编制的。
本标准由电力行业热工自动化标准化技术委员会组织有关单位对SDJ 279—1990《电力建设施工及验收技术规范（热工仪表及控制装置篇）》进行修改和补充，经审查修订大纲，将标准的名称改为《电力建设施工及验收技术规范（热工自动化篇）》；修订后的标准保留了原标准中经长期实践行之有效的条款；由于新型测量仪表和控制装置以及热工自动化控制系统的出现，本标准补充增加的新条款也较多；本标准第10章所包括的调试和验收仅涉及施工安装方面应做的工作，整个系统的调试和验收另有标准规定，本标准中不再列入，以免重复。
DL/T774—2004火力发电厂热工自动化系统检修运行维护规程火力发电厂热工自动化系统检修运行维护规程1 范围本标准规定了火力发电厂热工自动化系统检修运行维护的内容、方法和技术管理应达到的标准。
本标准适用于火力发电厂已投产机组热工自动化系统的检修和日常运行维护工作。
2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
GB2887 计算机站场地技术要求GB4830 工业自动化仪表气源压力范围和质量DL 435 火力发电厂煤粉锅炉燃烧室防爆规程DL/T 655 火力发电厂锅炉炉膛安全监控系统在线验收测试规程DL/T 656 火力发电厂汽轮机控制系统在线验收测试规程DL/T 657 火力发电厂模拟量控制系统在线验收测试规程DL/T 658 火力发电厂开关量控制系统在线验收测试规程DL/T 659 火力发电厂分散控制系统在线验收测试规程DL 5000 火力发电厂设计技术规程DL/T 5004 火力发电厂热工自动化试验室设计标准DL/T 5190.5 电力建设施工及验收技术规范第5部分：热工自动化JJG 650 电子皮带秤试行检定规程3 术语和定义下列术语和定义适用于本标准。
3.1分散控制系统Distributed Control System(DCS)采用计算机、通信和屏幕显示技术，实现对生产过程的数据采集、控制和保护等功能，利用通信技术实现数据共享的多计算机监控系统，其主要特点是功能分散，操作显示集中，数据共享，可靠性高。
根据具体情况也可以是硬件布置上的分散。
3.2数据采集系统Date Acquisition System(DAS)采用数字计算机系统对工艺系统和设备的运行参数、状态进行检测，对检测结果进行处理、记录、显示和报警，对机组的运行情况进行计算和分析，并提出运行指导的监视系统。
、/一前言1 范围2 规范性引用文件3 总则3.1 一般规定3.2 到货保管和验收3.3 施工准备和配合4 取源部件及敏感元件的安装 4.1 一般规定4.2 温度4.3 压力4.4 流量4.5 物位4.6 分析4.7 机械量4.8 称重4.9 其他 5 就地检测和控制仪表的安装5.1 一般规定5.2 压力和差压指示仪表及变送器5.3 开关量仪表5.4 分析仪表5.5 执行器 5.6 气动基地式仪表6 控制盘（台、箱、柜）的安装6.1 控制盘安装6.2 盘上仪表及设备安装7 电线和电缆的敷设及接线7.1 一般规定7.2 电线管（槽）及电线的敷设7.3 电缆敷设及固定7.4 接线8 管路的敷设和连接8.1 一般规定8.2 导管弯制和连接8.3 导管固定9 防护与接地9.1 防爆和防火9.2 防冻9.3 防腐9.4 接地10 热工测量仪表和控制装置的调试和验收10.1 一般要求10.2 仪表和报警装置的调试10.3 仪表管路和线路的调试管路及阀门严密性试验标准 垫片材质选用 孔板、喷嘴和文丘里喷嘴所要求的最短直管段长度 计算机信号的分类及电缆选型 信号电缆与动力电缆之间的最小距离10.4 施工安装验收附录 A （规范性附录）附录 B （规范性附录）附录C （规范性附录）附录 D （规范性附录）附录E （规范性附录）附录 F （规范性附录）附录G （规范性附录）条文说明仪表管材及管径的选择常用隔离液物理化学性质本标准是根据原电力工业部科学技术司《关于下达1996 年制订、修订电力行业标准计划项目（第一批）》（[ 1996] 40 号文）的通知安排编制的。
本标准由电力行业热工自动化标准化技术委员会组织有关单位对SDJ 279 —1990《电力建设施工及验收技术规范（热工仪表及控制装置篇）》进行修改和补充，经审查修订大纲，将标准的名称改为《电力建设施工及验收技术规范（热工自动化篇）》；修订后的标准保留了原标准中经长期实践行之有效的条款；由于新型测量仪表和控制装置以及热工自动化控制系统的出现，本标准补充增加的新条款也较多；本标准第10 章所包括的调试和验收仅涉及施工安装方面应做的工作，整个系统的调试和验收另有标准规定，本标准中不再列入，以免重复。
电力建设施工及验收技术规范第5部分：热工自动化条文说明1 范围……………………………………………………………………………………………………3 总则……………………………………………………………………………………………………3.1 一般规定…………………………………………………………………………………………3.2 到货保管和验收…………………………………………………………………………………3.3 施工准备和配合…………………………………………………………………………………4 取源部件及敏感元件的安装…………………………………………………………………………4.1 一般规定…………………………………………………………………………………………4.2 温度………………………………………………………………………………………………4.3 压力………………………………………………………………………………………………4.4 流量………………………………………………………………………………………………4.5 物位………………………………………………………………………………………………4.6 分析………………………………………………………………………………………………4.7 机械量………………………………………………………………………………………………4.8 称重………………………………………………………………………………………………4.9 其他………………………………………………………………………………………………5 就地检测和控制仪表的安装…………………………………………………………………………5.1 一般规定…………………………………………………………………………………………5.2 压力和差压指示仪表及变送器……………………………………………………………………5.3 开关量仪表…………………………………………………………………………………………5.4 分析仪表……………………………………………………………………………………………5.5 执行器………………………………………………………………………………………………5.6 气动基地式仪表……………………………………………………………………………………6 控制盘（台、箱、柜）的安装…………………………………………………………………………6.1 控制盘安装…………………………………………………………………………………………6.2 盘上仪表及设备安装………………………………………………………………………………7 电线和电缆的敷设及接线………………………………………………………………………………7.1 一般规定……………………………………………………………………………………………7.2 电线管（槽）及电线的敷设…………………………………………………………………………7.3 电缆敷设及固定……………………………………………………………………………………7.4 接线…………………………………………………………………………………………………8.1 一般规定……………………………………………………………………………………………8.2 导管弯制和连接……………………………………………………………………………………8.3 导管固定……………………………………………………………………………………………9 防护与接地………………………………………………………………………………………………9.1 防爆和防火…………………………………………………………………………………………9.2 防冻…………………………………………………………………………………………………9.3 防腐…………………………………………………………………………………………………9.4 接地…………………………………………………………………………………………………10 热工测量和控制设备的调试和验收……………………………………………………………………10.1 一般要求……………………………………………………………………………………………10.2 仪表和报警装置的调试……………………………………………………………………………10.3 仪表管路及线路调试………………………………………………………………………………10.4 施工安装的验收……………………………………………………………………………………1、范围参照DL 5000—2000《火力发电厂设计技术规程》修订，包括主厂房的锅炉和汽轮发电机组及辅机生产车间的热力设备和系统热工自动化工程的施工及验收。
D L／T火力发电厂热工自动化系统检修运行维护规程The latest revision on November 22, 2020目次前言1 范围2 规范性引用文件3 术语和定义4 计算机控制系统基本检修项目及质量要求试验项目与技术标准计算机控制系统运行维护5 检测仪表及装置基本检修与校准通用检测仪表检修与校准温度检测仪表检修与校准压力测量仪表检修与校准液位测量仪表检修与校准流量测量仪表检修与校准分析仪表检修与校准机械量仪表检修与校准特殊仪表及装置检修与校准称重仪表检修与校准6 过程控制仪表及设备控制器单元检修与校准计算单元检修与校准操作和执行单元检修与校准7 共用系统、电气线路与测量管路共用系统检修与试验取源部件检修机柜、电气线路、测量管路检修与试验8 数据采集系统基本检修项目与质量要求校准项目与技术标准运行维护9 模拟量控制系统基本检修项目及要求给水控制系统汽温控制系统燃烧控制系统辅助设备控制系统机炉协调控制系统10 炉膛安全监控系统基本检修项目与质量要求系统试验项目与要求检修验收与运行维护11 热工信号与热工保护系统系统检查、测试及一般要求系统试验项目与要求运行维护12 顺序控制系统基本检修项目及要求热力系统试验项目与要求发电机变压器组和厂用电系统试验项目与要求运行维护13 汽机数字电液控制系统基本检修项目与质量要求系统投运前的试验项目及质量要求系统各功能投运过程及质量要求系统的动态特性试验与质量指标DEH系统运行维护14 汽动给水泵控制系统基本检修项目与质量要求系统投运前的试验项目及质量要求系统功能投运过程试验与质量要求系统动态特性试验与质量指标汽动给水泵控制系统运行维护15 高低压旁路控制系统基本检修项目和质量要求试验项目与技术要求系统运行维护16 热工技术管理热工自动化系统检修运行管理计算机控制系统软件、硬件管理技术规程、制度与技术档案管理热工指标考核、统计指标备品备件的保存与管理附录A（规范性附录）热工设备检修项目管理附录B（规范性附录）考核项目、误差定义与计算、名词解释附录C（资料性附录）抗共模差模干扰能力测试附录D（资料性附录）热工技术管理表格前言根据原国家经贸委电力司《关于下达2000年度电力行业标准编制、修订计划项目的通知》［电力（2000）70号］安排，组织编制本标准。

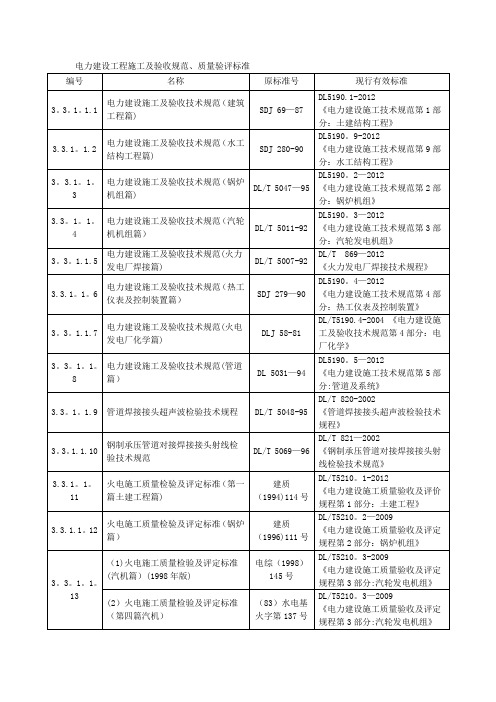

电力建设施工及验收技术规范——第5部分热工自动化DL/T 5190.5—2004《电力建设施工及验收技术规范第5部分热工自动化》（以下简称《规范》）是根据原电力工业部科学技术司技综[1996]40号文《关于下达1996年制订、修订电力行业标准计划项目（第一批）》的通知安排编制，由电力行业热工自动化标准化技术委员会组织有关单位对SDJ 279-1990《电力建设施工及验收技术规范(热工仪表及控制装置篇)》（以下简称《原规范》）进行修改和补充。
经审查修订大纲，“电自发（1997）05号文”将《规范》的名称改为《电力建设施工及验收技术规范(热工自动化)》。
《规范》规定了热工自动化专业电力建设施工及验收技术要求，适用于国产汽轮发电机组容量为125MW～600 MW凝汽式发电厂、50MW及以上供热式机组的热电厂和采用洁净发电技术的发电厂热工自动化工程的施工及验收，对其他容量机组以及类似的涉外工程和引进热工自动化设备的施工及验收工作可参照使用。
《规范》由中华人民共和国国家发展和改革委员会“2004年第16号公告”发布，自2004年6月1日起实施，实施后代替SDJ 279-1990。
一、改名称的原因原称“热工仪表及控制装置”•一词，，已不适应目前火电厂热工测量和控制的现状。
根据GB/T17212-1998《工业过程测量和控制术语和定义》，“仪表”是测量和指示被测值的装置（“测量”是以确定量值为目的的一组操作）；“控制”是为达到规定目标，在系统上或系统内的有目的的作用（“系统”是为实现规定功能以达到某一规定目标而构成的一组元件）。
直接完成规定功能的实体称为“硬件”，如测量硬件、控制和计算硬件等。
目前，单机容量300MW 及以上机组的设备选型，除就地安装的测量硬件和终端控制元件等外，均采用分散控制系统(DCS)•，一般可覆盖数据采集系统(DAS)•含计算机监视系统(CMS)、模拟量控制系统(MCS)、顺序控制系统(SCS)、锅炉炉膛安全监视系统(FSSS)、数字式电液控制系统(DEH)等，已经不是单纯“热工仪表及控制装置” 硬件的概念，故本规范更名为《热工自动化》。
目次前言1范围2规范性引用文件3总则3.1一般规定3.2到货保管和验收3.3施工准备和配合4取源部件及敏感元件的安装4.1一般规定4.2温度4.3压力4.4流量4.5物位4.6分析4.7机械量4.8称重4.9其他5就地检测和控制仪表的安装5.1一般规定5.2压力和差压指示仪表及变送器5.3开关量仪表5.4分析仪表5.5执行器5.6气动基地式仪表6控制盘（台、箱、柜）的安装6.1控制盘安装6.2盘上仪表及设备安装7电线和电缆的敷设及接线7.1一般规定7.2电线管（槽）及电线的敷设7.3电缆敷设及固定7.4接线8管路的敷设和连接8.1一般规定8.2导管弯制和连接8.3导管固定9防护与接地9.1防爆和防火9.2防冻9.3防腐9.4接地10热工测量仪表和控制装置的调试和验收10.1一般要求10.2仪表和报警装置的调试10.3仪表管路和线路的调试10.4施工安装验收附录A（规范性附录）管路及阀门严密性试验标准附录B（规范性附录）垫片材质选用附录C（规范性附录）孔板、喷嘴和文丘里喷嘴所要求的最短直管段长度附录D（规范性附录）计算机信号的分类及电缆选型附录E（规范性附录）信号电缆与动力电缆之间的最小距离附录F（规范性附录）仪表管材及管径的选择附录G（规范性附录）常用隔离液物理化学性质条文说明前言本标准是根据原电力工业部科学技术司《关于下达1996年制订、修订电力行业标准计划项目（第一批）》（[1996]40号文）的通知安排编制的。
本标准由电力行业热工自动化标准化技术委员会组织有关单位对SDJ 279—1990《电力建设施工及验收技术规范（热工仪表及控制装置篇）》进行修改和补充，经审查修订大纲，将标准的名称改为《电力建设施工及验收技术规范（热工自动化篇）》；修订后的标准保留了原标准中经长期实践行之有效的条款；由于新型测量仪表和控制装置以及热工自动化控制系统的出现，本标准补充增加的新条款也较多；本标准第10章所包括的调试和验收仅涉及施工安装方面应做的工作，整个系统的调试和验收另有标准规定，本标准中不再列入，以免重复。
本标准实施后代替SDJ279—1990。
本标准的附录A、附录B、附录C、附录D、附录E、附录F、附录G都是规范性附录。
本标准由中国电力企业联合会提出。
本标准由电力行业热工自动化标准化技术委员会归口。
本标准负责起草单位：北京电力建设公司，河南第二火电建设公司。
本标准主要起草人：叶江祺、朱俊杰。
本标准由电力行业热工自动化标准化技术委员会负责解释。
电力建设施工及验收技术规范第5部分：热工自动化1范围本标准规定了火力发电厂热工自动化专业电力建设施工及验收技术要求。
本标准适用于国产汽轮发电机组容量为125MW～600MW的凝汽式发电厂、50MW及以上供热式机组的热电厂和采用洁净发电技术的发电厂热工自动化工程的施工及验收，对其他容量机组以及类似的涉外工程和引进热工自动化设备的施工及验收工作也可参照使用。
2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T 2624流量测量节流装置用孔板、喷嘴和文丘里管测量充满圆管的流体流量GB/T 3733.1～3765卡套式管接头GB/T 5625～5653扩口式管接头GB/T 50166火灾自动报警系统施工及验收规范GB 50168电气装置安装工程电缆线路施工及验收规范GB 50257电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范DL/T 665水汽集中取样分析装置验收标准DL 5007电力建设施工及验收技术规范（火电厂焊接篇）DL 5009.1电力建设安全工作规程（火力发电厂部分）DL 5011—1992电力建设施工及验收技术规范（汽轮机机组篇）DL 5027电力设备典型消防规程DL/T 5035火力发电厂采暖通风与空气调节设计技术规定DL/T 5047电力建设施工及验收技术规范（锅炉机组篇）DL 5053火力发电厂劳动安全和工业卫生设计规程SDJ 68电力基本建设火电设备维护保管规程CECS 31钢制电缆桥架工程设计规范CECS 81工业计算机监控系统抗干扰技术规范CECS 87可挠金属电线保护管配线工程技术规范3总则3.1一般规定3.1.1热工自动化工程的施工及验收应以设计、设备订货合同和制造厂的技术文件为依据，如需变更设计，就应办理审批手续，并提供完整的变更资料给竣工图的编制单位。
3.1.2热工自动化工程施工中的电气、焊接、安全、防火等工作，还应符合GB 50168、DL 5007、DL 5009.1、DL 5027等现行的国家标准、行业标准和国家行政部门发布的有关规定。
3.1.3凡担任工作压力大于0.1MPa的压力容器及管道焊接和在受监就承压部件上焊接非承压件的焊工以及焊接热处理人员、仪表校验人员，必须经相应项目的技术考核合格，取得资格证书，方可进行作业。
3.1.4热工自动化工程的施工，应保证测量与控制系统能准确、灵敏、安全、可靠地工作，且注意布置整齐美观，安装地点采光良好，维护方便。
3.1.5热工自动化工程的安装，应注意避免震动、高温、低温、灰尘、潮湿、腐蚀、爆炸等影响，采用空调的控制室和电子设备室等的空气调节参数应符合DL/T 5035的规定，并密封良好。
3.1.6热工自动化工程使用的各种标志牌，其文字和代号应正确、清晰且不易脱落褪色。
3.1.7火灾自动报警系统的施工和验收应符合GB/T 50166的规定，交付使用前必须经公安消防监督机构验收。
3.2到货保管和验收3.2.1到达现场的设备、材料应按SDJ 68和制造厂技术文件规定的保管条件分类入库妥善保管，防止丢失、损坏和变质。
1测量仪表、控制装置、监视和控制系统硬件、电子装置机柜等精密设备，宜存放在温度为5℃～40℃、相对湿度不大于80％的保温库内。
2控制盘（台、箱、柜）、执行机构、电线、阀门、有色金属、优质钢材、管件及一般电气设备，应存放在干燥的封闭库内。
3管材应存放在棚库内。
4电缆应绕在电缆盘上，宜用木板或铁皮等封闭，存放在棚库或露天堆放场内，避免直接曝晒。
电缆盘应直立存放，不得平放。
存放场所的地基应坚实并易于排水。
3.2.2设备由温度低于–5℃的环境移入保温库时，应在库内放置24h后再开箱。
3.2.3凡到现场后不得随意打开防腐包装的设备，应按合同规定办理接收手续。
包装箱外（或内）有湿度指示器、振动指示器或倾斜指示器时，开箱前（或后）应检查指示器并作记录。
3.2.4设备到达现场后，应按合同规定和商检要求进行验收和开箱检查。
设备开箱时，应进行下列工作并记录：1根据到货单和装箱单核对设备及其附件、备品、备件、专用仪器、专用工具的型号、规格、数量和技术资料；2外观检查设备有无破损、变形和锈蚀；3精密贵重设备开箱检查后，应恢复其必要的包装并妥善保管。
3.3施工准备和配合3.3.1热工自动化工程施工前应具备下列条件：1施工图纸、有关技术文件及制造厂技术资料和安装使用说明书齐全；2施工图纸已经过会审；3施工组织专业设计已经过审批；4必要的施工作业指导书、施工方案和技术措施已编制和审批；5热工自动化设备、安装材料、安装配件、施工机具、监视和测量设备基本齐全，测量设备经检定或校准合格，并在有效期内；6技术交底和必要的技术培训已经完成；7施工现场环境已具备热工自动化工程的施工条件。
3.3.2安装前，对各类管材、阀门、承压部件应进行检查和清理；对合金钢部件必须进行光谱分析并标识；对取源阀门和压力容器必须进行严密性试验，试验标准应遵照附录A的规定。
严密性试验不合格的阀门和用于介质温度不低于450℃的阀门应解体检查。
3.3.3应与土建专业配合，核对设备基础以及预留孔和预埋铁件的坐标尺寸。
不得任意在重要建筑结构上开孔洞、损坏承力钢筋和预应力钢筋，且不得在其上施焊，如果施工需要必须进行时，应经有关部门批准，打砸孔洞应选用适当工具。
3.3.4应与电气、热力设备、管道专业配合，按投计和制造厂技术文件检查其已装的取源部件和预留孔。
不得任意在承压容器和管道上焊接非承压部件。
3.3.5热工自动化工程的安装，应在有可能对其造成损坏的其他专业施工完成后进行，否则，应采取适当的防护和隔离措施。
4取源部件及敏感元件的安装4.1一般规定4.1.1取源部件及敏感元件应设置在能真实反映被测介质参数，便于维护检修且不易受机械损伤的工艺设备或工艺管道上，若安装在高空处，则应装设维修平台。
4.1.2取源部件及敏感元件不应设置在人孔、看火孔、防爆门及排污门附近。
4.1.3安装取源部件的开孔、施焊及热处理工作，必须在热力设备或管道衬里、清洗和严密性试验前进行。
不得在已封闭和保温的热力设备或管道上开孔、施焊，必须进行时，应提出保证内部清洁和外部整齐的措施，并办理批准手续。
4.1.4取源部件的材质应与热力设备或管道的材质相符，并有质量合格证。
凡无质量合格证或对其质量有怀疑时，应按批号抽查检验，合格后方可使用。
合金钢材安装后必须进行光谱分析复查合格并有记录。
4.1.5在热力设备和压力管道上开孔，应采用机械加工的方法；风压管道上开孔可采用氧—乙炔焰切割，但孔口应磨圆锉光。
4.1.6安装取源部件时，插座和接管座不可设置在焊缝或热影响区内。
4.1.7取源部件的垫片材质应遵照附录B的规定选用。
4.1.8相邻两测点之间的距离应大于被测管道外径，但不得小于200mm。
当压力取源部件和测温元件在同一管段上邻近装设时，按介质流向前者应在后者的上游。
4.1.9对中、高压的压力、流量、成分分析取源部件，应加装焊接取源短管。
4.1.10除锅炉烟、风外，其他介质的取压和取样管路上应根据被测介质参数装设取源阀门，其型号、规格应符合设计要求，并按“阀门的压力—温度等级”核对阀门的允许工作压力。
阀门公称通径宜选择10mm，对于只装设取源阀门的测量管路，阀门公称通径可选用6mm。
取源阀门应尽量靠近测点和便于操作，并固定牢固，还应采取能补偿主设备热态位移的措施。
被测介质温度大于100℃测量管路的取源阀门应选用焊接式连接，其他阀门宜选用外螺纹连接式。
取源阀门前不宜采用卡套式接头。
4.1.11取源阀门及其以前的管路应参加主设备的严密性试验。
4.1.12取源部件或敏感元件安装后，应有标明设计编号、名称及用途的标志牌。
4.1.13严禁在蒸汽管道的监察段上开孔和安装取源部件。
4.2温度4.2.1测温器件应装在测量值能代表被测介质温度处，不得装在管道和设备的死角处。
4.2.2测温器件应装在不受剧裂震动及共振影响的区域和冲击处。
