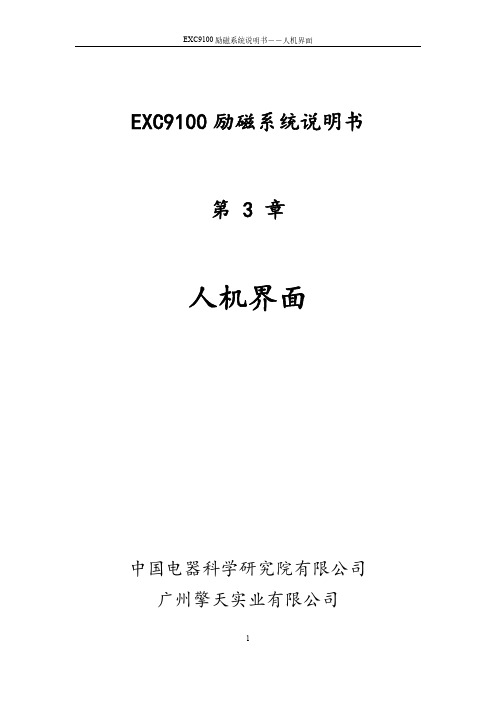

EXC9100励磁系统说明书第3章人机界面中国电器科学研究院有限公司广州擎天实业有限公司目录3-1简介 (4)3-2调节器HMI (4)3-2.1概述 (4)3-2.2调节器HMI各个画面介绍 (5)3-2.2.1主画面 (5)3-2.2.2多功能选择画面 (7)3-2.2.3开关量画面 (8)3-2.2.4故障显示画面 (11)3-2.2.5运行设置画面 (12)3-2.2.6无功调差率画面 (13)3-2.2.7手动方式切换 (14)3-2.2.8PSS设置画面 (15)3-2.2.9系统设置画面 (17)3-2.2.10起励操作画面 (18)3-2.2.11运行锁定设置画面 (18)3-2.2.12屏幕设置画面 (19)3-2.2.13模拟量监测画面 (20)3-2.2.14运行模式画面 (20)3-2.2.15时间设置画面 (21)3-3智能化功率柜HMI (22)3-3.1概述 (22)3-3.2智能化功率柜HMI画面 (22)3-3.2.1主画面 (22)3-3.2.2系统画面 (23)3-3.2.3运行功能设定 (24)3-3.2.4励磁电流校准 (27)3-3.2.5均流系数校准 (27)3-3.2.6风道温度校准 (28)3-3.2.7风机控制 (28)3-3.2.8屏幕保护 (28)3-4智能化灭磁柜HMI (29)3-4.1概述 (29)3-4.2智能化灭磁柜HMI画面 (29)3-4.2.1主画面 (29)3-4.2.2系统画面 (30)3-4.2.3励磁电流量程选择 (31)3-4.2.4励磁电压量程选择 (31)3-4.2.5励磁电流校准 (31)3-4.2.6励磁电压校准 (32)3-4.2.7转子温度校准 (33)3-4.2.8转子温度报警值设定 (33)3-4.2.9灭磁开关分合闸操作 (34)3-4.2.10当前故障显示画面 (34)3-4.2.11屏幕保护设置 (34)3-1简介人机界面,简称HMI(Human-machine Interface)。
《计算机导论》课程3.1.1 认识操作系统3.1.2操作系统的发展3.1.4 操作系统类型《计算机导论——操作系统》第3章计算机操作系统3.1 操作系统概述3.2 主要操作系统1、操作系统•操作系统是计算机系统中的一个系统软件,是能有效地组织和管理计算机系统中的硬件和软件资源,合理地组织计算机工作流程,控制程序的执行,并向用户提供各种服务功能,使得用户能够灵活、方便、有效地使用计算机,从而使整个计算机系统能高效地运行的一组程序模块的集合。
其中:“有效”主要指操作系统在管理资源方面要考虑到系统运行效率和资源的利用率,要尽可能的提高处理器的利用率,让它尽可能少的空转,其他的资源例如内存、硬盘则应该在保证访问效能的前提下尽可能的减少浪费的空间等。
“合理”主要是指操作系统对于不同的用户程序要“公平”,以保证系统不发生“死锁”和“饥饿”的现象。
“方便”主要是指人机界面方面,包括用户使用界面和程序设计接口两方面的易用性、易学性和易维护性。
2、操作系统功能•操作系统是一个庞大的管理控制程序,大致包括5个方面的管理功能:•(1)进程与处理机管理:处理器管理根据一定的策略将处理器交替地分配给系统内等待运行的程序。
•(2)作业管理:作业管理功能是为用户提供一个使用系统的良好环境,使用户能有效地组织自己的工作流程,并使整个系统高效地运行。
•(3)存储管理:存储管理功能是管理内存资源。
•(4)设备管理:设备管理负责分配和回收外部设备,以及控制外部设备按用户程序的要求进行操作。
•(5)文件管理:文件管理向用户提供创建文件、撤消文件、读写文件、打开和关闭文件等功能。
3.1.1 认识操作系统 3.1.2操作系统的发展 3.1.4 操作系统类型《计算机导论——操作系统》第3章计算机操作系统3.1 操作系统概述3.2 主要操作系统3.1.2 操作系统的发展电子电气工程学院1、1980年代前•第一部计算机没有操作系统。
这是由于早期计算机的建立方式与效能不足以执行如此程序。
主讲人:吕峰(北京油气调控中心)一、SCADA系统的定义及应用1、定义SCADA系统(Supervisory Control And Data Acquisition),即监视控制与数据采集系统,以计算机控制软件系统、通信线路、现场控制与数据采集单元为基础的生产过程控制与调度自动化系统。
它能通过现场控制与数据采集单元收集场站设施的生产操作信息,并通过通信线路将信息传送到远方的调度控制中心通过计算机软件系统进行显示和报告,控制中心的操作员监视这些信息,并能向远方的场站设施发布控制指令。
一、SCADA系统的定义及应用2、应用领域SCADA系统的应用领域很广,它可以应用于石油、化工、电力、给水、交通等领域。
油气管道SCADA系统的主要任务是通过各站的站控系统(PLC)或远控截断阀室(RTU)完成管道数据采集、数据处理及存储归档、设备和流程控制、故障处理、安全保护、报警等任务,同时完成批量跟踪、顺序输送、泄漏检测、输油泵运行优化、输油泵故障诊断及分析、仪表故障诊断及分析、罐区管理等功能。
调度操作人员通过SCADA 系统操作员工作站提供/显示的管道系统工艺过程的压力、温度、流量、密度、设备运行状态等信息,完成对管道全线的监控及运行管理。
二、油气管道SCADA系统组成油气管道SCADA系统以4C(C omputer,C ontrol,C ommunication,C RT)技术,即计算机、通讯、控制和图形显示技术为基础,网络结构主要由即中控系统(DCC),站控系统(SCS),以及通信系统(COMM)三部分构成,实现遥信、遥测、遥控和遥调,“四遥”功能。
二、油气管道SCADA系统组成1、中控系统SCADA系统的控制中心部分称为主站系统或中控系统,中控系统一般采用先进的服务器、工作站、网络设备等硬件,以及通讯、图形显示、过程控制、数据库等软件构成,整个中控系统是一套集数据采集、信息展示、逻辑控制、数据存储功能的复杂的软硬件系统。
人机界面(又称用户界面或使用者界面)是系统和用户之间进行交互和信息交换的媒介,它实现信息的内部形式与人类可以接受形式之间的转换。
凡参与人机信息交流的领域都存在着人机界面。
编辑本段人机界面概念介绍人机界面(Human–Machine Interaction,简艸MMI),是人与计算机之间传递、交换信息的媒介和对话接口,是计算机系统的重要组成部分。
是指人和机器在信息交换和功能上接触或互相影响的领域或称界面所说人机结合面,信息交换,功能接触或互相影响,指人和机器的硬接触和软触,此结合面不仅包括点线面的直接接触,还包括远距离的信息传递与控制的作用空间。
人机结合面是人机系统中的中心一环节,主要由安全工程学的分支学科安全人机工程学去研究和提出解决的依据,并过安全工程设备工程学,安全管理工程学以及安全系统工程学去研究具体的解决方法手段措施安全人机学。
它实现信息的内部形式与人类可以接受形式之间的转换。
凡参与人机信息交流的领域都存在着人机界面。
现在大量运用在工业与商业上,简单的区分为“输入”(Input)与“输出”(Ouput)两种,输入指的是由人来进行机械或设备的操作,如把手、开关、门、指令(命令)的下达或保养维护等,而输出指的是由机械或设备发出来的通知,如故障、警告、操作说明提示等,好的人机接口会帮助使用者更简单、更正确、更迅速的操作机械,也能使机械发挥最大的效能并延长使用寿命,而目前市面上所指的人机接口则多界狭义的指在软件人性化的操作接口上。
特定行业的人机界面可能有特定的定义和分类,比如工业人机界面(Industrial Human-machine Interface或简称Industrial HMI),具体解释可查看“工业人机界面”词条。
编辑本段人机交互概念介绍人机交互、人机互动(Human-Computer Interface,简写HCI,又称用户界面或使用者界面):是一门研究系统与用户之间的互动关系的学问。
GES6620自并励静态励磁系统用户手册第三章人机界面(HMI)东方电机控制设备有限公司目录1.概述 (54)2.装置介绍 (55)3.软件操作界面 (55)3.1帮助菜单命令 (56)3.2界面信息菜单 (57)3.3HMI智能调试 (60)3.4HMI状态信息显示 (62)3.5HMI参数设定 (66)3.6HMI操作指令 (70)3.7故障及报警 (72)3.8信息打印 (72)1.概述人机界面,简称HMI(Human-machine Interface),它的作用是提供用户与励磁系统间的一个操作接口。
本章介绍GES6620系列静态励磁装置人机界面的功能及操作。
本文为通用性说明书,因具体工程不同可能产生功能的增减,请使用时仔细对照。
本说明书仅适用于本公司生产的GES6620系列静态励磁装置具有以下特性:便于运行人员巡检:人机界面具备机组运行参数显示、运行状况显示功能,并有故障报警指示。
便于操作:操作元件或操作画面有相应的文字说明,重要操作会弹出确认窗口,防止误操作。
人机界面具有相对独立性,当它出现故障或失效,不会影响到励磁系统正常工作,也不会影响到励磁系统的基本操作。
2.装置介绍GES6620系列人机界面采用镶嵌在调节柜柜门上的触摸式一体化电脑作为工作站,本装置采用Intel Celeron M处理器,最高支持1GHZ,10"XGA TFT LCD,自动RS-485数据流控制,支持千兆以太网,支持VGA、USB、打印机接口等,使用无风扇冷却系统,装置采用柜内24V直流电源供电。
安装Windows XP操作系统,采用双路冗余以太网与A、B通道调节器通讯,使用TF卡作为存储器。
3.软件操作界面HMI上电后,自动调用工作程序,进入如下人机界面程序。
界面主画面显示励磁装置当前工作状态及各参数量。
当前状态显示为绿色,故障指示用红色状态条显示。
界面中部上方表盘显示电压、电流、有功、无功值,表盘下方有数字显示。
界面最下方中部文字为当前故障显示。
主界面最上方为操作菜单。
左侧上方显示运行工况及操作方式,下方显示机端电压、转子电流、无功功率、功率因数、触发角度等模拟量。
右侧从上到下分别为当前运行主机(当前运行通道显示为绿色)、通道故障指示(故障通道显示为红色)、当前机组运行方式(当前方式显示为绿色)、机组频率及有功功率数值。
3.1帮助菜单命令点击帮助菜单,将弹出帮助下拉菜单内容,包括使用说明、禁止菜单功能、允许菜单功能、屏幕键盘、关于GES6620等内容。
●使用说明●禁止菜单功能关闭动态试验、参数整定等部分菜单功能,点击后将显示灰色.●允许菜单功能包括参数整定及动态试验两个菜单,分别用来允许参数整定及动态试验菜单功能,输入密码口令后激活更新口令用于修改密码,修改密码后点击保存即成功修改,此功能用于防止误操作。
●屏幕键盘用于打开屏幕软键盘,在无外接键盘时使用。
●关于GES6620软件版权声明。
3.2界面信息菜单点击界面信息菜单,将弹出界面信息下拉菜单,包括串口信息、GPS信息、实时波形、录波查询、以太网重置等菜单。
●串口信息点击后弹出MODBUS窗口,用于显示当前串口通讯状态,点击停止可停止当前数据采集,清空用于清空当前记录的数据。
(其余窗口停止清空选项与本窗口相同)该画面用于监视励磁与监控的通讯情况。
●GPS信息点击后弹出GPS菜单,显示当前GPS状态,该画面用于监视励磁与GPS定时器的通讯情况。
●实时波形点击后弹出实时波形窗口,可记录机端电压、励磁电流、触发角度、有功/无功功率的波形。
自动录波测试用于显示当前的波形趋势;自动录波禁止用于关闭自动录波功能,点击关闭后再次点击将开启自动录波;保存实时波形可保存当前录制的波形文件到用户指定目录,保存的数据文件可用Excel打开;点击返回即退出实时波形窗口。
●录波查询点击后弹出录波查询窗口,可打开用户保存的波形文件,便于查询。
●以太网重置用于重置因网络中断等造成的通讯中断等故障(界面的通讯故障不会影响调节器正常运行)。
3.3HMI智能调试为方便用户进行调试试验,加入了智能调试功能,可自动进行部分动态试验并记录数据。
在允许动态试验命令下输入密码后,动态试验项将显示为黑色可操作状态,包含有起励试验、灭磁试验、阶跃试验、甩负荷试验、通道切换试验等菜单项,用于励磁装置调试试验用。
●起励试验点击后弹出起励试验窗口,先点击开始试验开始录波,点击励磁投入即开始起励,完成试验后点击结束试验并保存数据,存储波形文件。
●灭磁试验点击后弹出灭磁试验窗口,点击开始试验后,点逆变灭磁,试验完成后结束试验保存数据。
●阶跃试验点击后弹出阶跃试验窗口,阶跃量用于选择阶跃试验阶跃幅度的百分比,范围由0%到15%。
点击开始试验后,可根据需要分别进行上/下阶跃试验,完成试验后结束试验保存数据。
●甩负荷试验点击后弹出甩负荷试验窗口,甩负荷开始前点击开始试验,试验结束后结束试验并保存数据。
●通道切换试验点击后弹出通道切换试验窗口,点击开始试验后,点切换通道,将由当前通道切换到备用通道,试验完成后结束试验保存数据。
3.4HMI状态信息显示系统信息菜单显示励磁设备当前所有开关量的状态及各模拟量数据,包括有励磁调节柜、励磁整流柜、灭磁保护柜、机组运行PQ图、状态信息、信息查询等菜单项。
●励磁调节柜包括模拟信号及开关量信号两个子菜单。
点击后弹出AVR模拟信号及AVR开关量窗口,分别显示A、B通道的各个模拟量标幺值以及开关量信号(开关量为1表示动作)。
●励磁整流柜包含有一号整流柜、二号整流柜……等子菜单,菜单项数目由整流柜数目决定。
点击任意整流柜菜单,弹出该整流柜窗口,显示该整流柜开关量信号及各相电流、温度值。
●灭磁保护柜点击后弹出灭磁保护柜窗口,显示灭磁保护柜的开关量信号以及转子电压和电流。
●机组运行PQ图点击后弹出机组运行PQ图窗口,显示当前机组运行状态以及当前设置的转子电流限制线、出力限制线及低励限制曲线。
●系统状态点击后弹出系统状态窗口,显示当前励磁装置A、B通道各个故障信号、运行状态及限制器动作状态(1表示动作)。
●信息查询点击后弹出信息查询窗口,将显示故障指示及故障发生时间。
3.5HMI参数设定在允许参数整定中输入密码后,参数整定项将显示为可操作状态,包括有调差系数整定、PID参数整定、PSS参数整定、过流限制参数整定、低励限制参数整定、初始值整定、标幺值整定、整定参数导入、整定参数导出等菜单。
▼本菜单下所有参数改动都将影响设备运行状态,请在专业人员指导下改动。
●调差系数整定点击后弹出调差系数窗口,用于设置励磁装置调差系数值以及伏赫限制值。
修改后请点击确定按钮保存。
●PID参数整定点击后弹出PID参数窗口,可分别设置A、B通道自动方式及手动方式下的比例系数、积分时间及微分时间。
●PSS参数整定点击后弹出PSS参数窗口。
本装置采用PSS2A模型,可在本窗口下设置PSS各个参数值,并可选择噪声加入点以及测试点输出。
参数值在设备现场PSS试验后将不做改动,该试验由专业人员指导完成。
●过流参数整定点击后弹出过流参数窗口,转子过励参数下可设置当前转子过励电流值和动作延时时间,定子过流参数下可设置定子过流值和动作延时时间。
●低励参数整定点击后弹出低励参数窗口,采用设置的这五个坐标点描点来绘制低励限制曲线。
有功功率及无功功率值为各自额定值的百分数。
●初始值整定点击后弹出初始值整定窗口,用于设置各初始给定值以及选择自动均流功能的打开或关闭。
初始电压给定用于设置自动方式下起励的初始给定值;初始电流给定用于设置手动方式下起励的初始给定值;空载转子电流用于设置空载运行状态下的转子电流值的上限以及机组解列后转子电流的回空值(数值均表示各项额定值的百分数)。
●标幺值整定点击后弹出标幺值窗口,用于校定各模拟量的数值,以保证采样数据的准确性。
影响控制器调节,非专业人员不得改动。
●整定参数导入(导出)用于保存当前参数值或调入之前保存的参数值。
点击导出后参数文件将自动保存在计算机内,点击导入即可调入之前保存的参数值。
3.6HMI操作指令系统控制包括有现地/远方切换、主/从通道切换、磁场开关合、磁场开关分、励磁投入、励磁切除、风机投入、风机切除、PSS投入、PSS切除、调节方式设定等选项,用于操作励磁设备各部分功能。
●现地/远方切换点击后弹出现地/远方切换窗口,在选择现地操作或远方操作后,点击确定按钮,即可切换至用户选择的操作方式。
●主/从通道切换点击后弹出主/从通道切换窗口,选择A通道或B通道后,点击确定即可切换至所选通道。
●磁场开关合(分)为防止误操作,点击后将弹出一个确认窗口,点击确定将合并(或断开)磁场开关。
●励磁投入(切除)操作投入(切除)励磁。
●PSS投入(切除)操作投入(切除)PSS。
●调节方式设定点击弹出调节模式选择窗口,可选择励磁系统运行方式。
▲在主界面最下方有一行操作命令,可操作现地/远方切换、给定增加及减少、励磁投入切除、磁场开关分合、风机投入切除等功能,与操作命令下的功能相同。
故障复归用于复归之前报告过并且当前已恢复正常的励磁故障信号。
3.7故障及报警在励磁设备发生故障时,屏幕上会显示红色闪烁报警信息,并自动弹出故障报警界面,显示故障时间及故障点,以便维护人员进行分析记录。
也可人为点击系统信息菜单下的信息查询来打开故障及报警记录。
故障记录存储于HMI内部,不会受掉电影响。
3.8信息打印录波波形数据文件可由Excel打开,并生成波形图来打印,调节器HMI带有打印接口。
