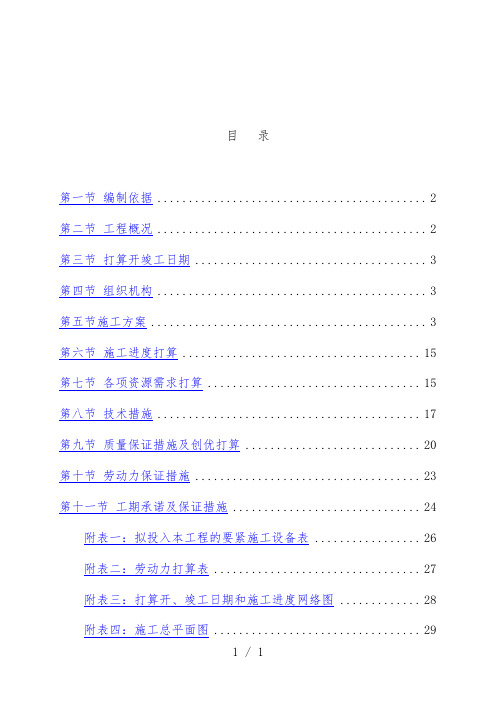

目录第一节编制依据 (2)第二节工程概况 (2)第三节打算开竣工日期 (3)第四节组织机构 (3)第五节施工方案 (3)第六节施工进度打算 (15)第七节各项资源需求打算 (15)第八节技术措施 (17)第九节质量保证措施及创优打算 (20)第十节劳动力保证措施 (23)第十一节工期承诺及保证措施 (24)附表一：拟投入本工程的要紧施工设备表 (26)附表二：劳动力打算表 (27)附表三：打算开、竣工日期和施工进度网络图 (28)附表四：施工总平面图 (29)第一节编制依据1）《智能建筑工程质量验收规范》GB50339-20032）《火灾自动报警系统施工及验收规范》GB50166-1992 3）《火灾自动报警系统设计规范》GB50116-19984）《建筑电气工程施工质量验收规范》50303-20025）《施工现场临时用电安全技术规范》JBJ46-19986）《建筑设计防火规范》GBJ16-877）《民用建筑设计防火规范》GB50045-95第二节工程概况本项目为东昊公司油气处理分公司火灾报警系统安装项目，本项目要紧工程量包括;厂区建设防爆紫红外、紫外火焰探测器28个，分不安装在8个轻烃罐的地面、罐顶每个罐区2个；原油换热器共5个；事故罐1个；一次脱水罐、二次脱水罐各1个；加热炉2个；稳定塔2个。
设备安装至定制40*4角钢支架上采纳5mm钢板防护，每个点独立采纳ZR-KVV4*1.5线缆将信号传输至操纵主机；线缆采纳DN20镀锌钢管防护，各级干线地埋直埋0.7米，过道采纳DN50钢管加固防护。
厂区建设防爆型手动报警按钮22个，分不在锅炉房前侧、1号水罐正面、1号水罐后侧、循环水罐前方、门卫门前路旁、西侧公路旁、脱水罐路旁、轻烃罐区四周各1个、装置操纵室右外侧、原油泵房内、消防阀室内、轻烃泵房内、原油换热器下方、加热炉1个、稳定塔1个、二层空冷器平台2个、三层原油罐平台2个。
设备安装高度为1.5米，设备安装至定制40*4角钢支架上采纳5mm钢板防护，每个点独立采纳ZR-KVV2*1.5线缆将信号传输至操纵主机；线缆采纳DN20镀锌钢管防护，各级干线地埋直埋0.7米，过道采纳DN50钢管加固防护。
火灾自动报警系统施工方案和技术措施一、施工方案1.位置选择：根据消防规范和火灾风险评估，确定报警器的最佳位置。
应选择易燃物储存区、高温设备周围、电气设备间、电气控制室、楼梯间等易燃易爆区域，以及人员密集区域。
2.技术要求：确保报警器与控制中心之间的通信畅通，以及报警器之间的互联。
应采用可靠的通信设备、电缆和传感器，以确保系统的稳定性和可靠性。
3.装置安装：根据设计图纸和消防规范，确保报警器安装位置准确无误。
应采用标准安装配件，如支架和固定螺栓，以确保设备牢固可靠。
4.系统连接：将报警器与报警控制面板连接，确保所有设备能够正常工作。
应使用标准化接口和连接线路，以便于后期维护和扩展。
5.火警测试：在施工完成后，对系统进行全面的测试和调试。
应检查每个报警器的功能，并在测试设备的指导下进行真实火灾模拟测试，以确保系统能够在紧急情况下正常运行。
二、技术措施1.报警器：选择具有高灵敏度和抗干扰能力的火灾探测器，能够及时准确地检测到火灾信号。
常见的火灾探测器包括光电式、温度式、气体式和电离式等。
2.报警控制面板：采用可编程逻辑控制器（PLC）或微处理器控制面板，能够实时监测火灾信号，并向警报系统发送警报。
面板应具备高可靠性、低功耗、远传距离较大、远程控制功能等特点。
3.警报装置：在火灾报警器周围布置声光报警装置，以便及时向人员发出警报，并引导人员逃生。
报警装置应具备远传距离较大、声音大、声音清晰、抗干扰能力强的特点。
4.备用电源：为了保证系统在停电时仍能正常工作，应配置备用电源系统。
备用电源可以是直流电源、蓄电池或发电机组，能够提供足够的电力供应。
5.远程监控和控制：将火灾自动报警系统与监控中心或消防局连接，以便实时监控火灾信号，并迅速采取应急措施。
监控中心应能够远程控制警报装置和灭火系统等设备。
总之，火灾自动报警系统的施工方案和技术措施是确保系统可靠性和有效性的关键。
在施工过程中，应遵守相关规范和标准，确保系统的装置和连接符合要求。
火灾自动报警系统施工方案包括七个方面：管路敷设，管内穿线，桥架敷线、安装，探测器、手动报警按钮安装，端子箱安装，模块的安装，系统接地装置安装。
一、管路敷设1、按施工图放线。
2、火灾自动报警系统的传输线路均采用穿金属管、可挠（金属）电气导管、B1级以上的刚性塑料管或封闭式线槽保护方式布线。
3、消防控制、通信和警报线路采用暗敷设时，用金属管、可挠（金属）电气导管、B1级以上的刚性塑料管保护，并敷设在不燃烧体的结构层内，保护层厚度不小于30mm。
当采用明敷设时，应采用金属管、可挠（金属）电气导管或金属封闭线槽保护，矿物绝缘类不燃性电缆可直接明敷。
4、从接线盒处引到探测器底座盒、控制设备盒、扬声器箱的线路均加金属软管保护。
5、管路长度每超过30m，无弯曲时，在便于接线处装设接线盒。
管路长度每超过20m，有一个弯曲时，在便于接线处装设接线盒。
管路长度每超过10m，有两个弯曲时，在便于接线处装设接线盒。
管路长度每超过8m，有三个弯曲时，在便于接线处装设接线盒。
6、金属管子入盒，盒外侧套锁母，内侧装保护口；在吊顶内敷设时，盒的内外侧均套锁母。
塑料管入盒应采取相应固定措施。
7、在敷设各类管路时，采用单独的卡具固定。
8、管路的直线段每隔1.0m-1.5m设置固定点。
在管路接头处、距接线盒0.2m处、管路走向改变或转角处也需设置固定点。
9、消防控制设备的外接导线，采用金属软管作套管，其长度不大于2m，且采用管卡固定，其固定点间距不大于0.5m，金属软管与消防控制设备的接线盒（箱）采用锁母固定，并根据配管规定接地。
工作接地线采用铜芯绝缘导线或电缆。
二、管内穿线1、在管内或槽内穿线前，应将其内的杂物清除干净，管路清除干净后，向管内吹入少量滑石粉，以便穿线，并将管子端部装上护口，以防管口将导线绝缘层划破。
2、火灾自动报警系统的传输线路和50V以下供电的控制线路，应采用电压等级不低于交流300V/500V的铜芯绝缘导线或铜芯电缆。
火灾自动报警系统安装施工方案1.5.2.1火灾自动报警系统安装的基本程序：火灾自动报警系统基本安装程序为：线管预埋一预埋清理一穿线一线路测试一探测器安装一手动报警按钮安装一消火栓按钮安装一各种模块安装一探测器及消防广播扬声器安装一主机安装一主机单体调试一联动设备调试。
1.5.2.2主要工序及设备安装的施工方法及技术措施1.6.2.2.1线管预埋线管预埋是火灾自动报警系统安装中最基本的工序，同时，线管预埋属于隐蔽工程，故线管预埋的质量直接关系到系统安装的质量。
要做好线管预埋工作，必须注重如下几点：施工前根据设计图纸、施工规范及工地现场实际情况对预埋路线和位置作出最优定位；施工时严格按规范要求，保证施工质量，并保证与土建施工进度同步，在土建钢筋绑扎完时同时完工,以免影响土建施工进度；混凝土浇注前施工员应反复检查;混凝土浇注时，线管预埋施工人员应坚守现场，随时检查线管因混凝土浇注而发生变形、管内进浆、移位等情况；混凝土浇注完后，隐蔽以前请建设方现场监理进行预埋质量实地检查，并签证，最后按预埋好的管线画出预埋竣工图。
1.7.2.2.2预埋清理预埋清理，做到即拆即清理，清理干净预埋管中可能渗入的水、渣等，清理的同时对预进行彻底检查有个别不通的要及时想办法解决。
1.5.2.2.3穿线管内穿线，严格按照设计指标选用线材、线径，同一用途的导线选用同一种颜色，并在入口处进行防刮处理，保证导线绝缘层的完好，按规范在设备安装处留出适当余量，所有接头均在接线盒内焊接。
火灾自动报警系统的传输线路应按规范和设计采用穿金属管。
消防控制通信和警报线路采用暗敷设时，应敷设在不燃烧体的结构层内，且保护层厚度不宜小于30mnι.当采用明敷设时，应采用金属管或金属线槽保护，并应在金属管或金属线槽上采取防火措施。
从接线盒，线槽等处引到探测器底座盒，控制设备盒,扬声器箱的线路均应加金属软管保护。
火灾探测器的传输线路，宜选择不同颜色的绝缘导线或电缆。
火灾报警系统安装施工方案1. 引言本文档旨在提供一份火灾报警系统的安装施工方案，以确保系统的有效性和可靠性。
2. 项目概述火灾报警系统是一种重要的安全设备，用于检测火灾发生并及时发出警报，以保护人员和财产的安全。
本项目的目标是在指定场所内安装一套完善的火灾报警系统。
3. 安装施工流程以下是火灾报警系统的安装施工流程：3.1 规划和设计在开始安装施工之前，需要进行系统规划和设计。
这包括确定报警器的位置和数量，选择合适的控制面板和传感器，并进行系统布线图的绘制。
3.2 材料采购根据设计规划，采购所需的火灾报警系统设备和材料，并确保其质量和符合相关标准。
3.3 系统布线根据系统布线图和设计要求，在场所内进行系统布线工作。
确保布线的合理性和可靠性，避免出现电路短路或其他问题。
3.4 设备安装根据设计规划和制定的安装位置，进行火灾报警系统设备的安装工作。
确保设备安装牢固，并与系统布线连接正确。
3.5 系统调试在完成安装工作后，对火灾报警系统进行调试和测试。
确保所有设备和传感器的正常工作，正确设置警报阈值和灵敏度。
4. 安全措施在进行火灾报警系统的安装施工过程中，需要遵守一些安全措施，以确保工作人员和场所的安全：- 工作人员应穿戴符合安全标准的个人防护装备，如安全帽、手套等。
- 在施工期间，应尽量减少对周围环境的干扰和污染。
- 严禁在施工现场吸烟，禁止使用明火。
- 所有安装人员必须具备相关的技术培训和资质。
5. 质量控制在安装施工过程中，需要进行质量控制，以确保系统的可靠性和稳定性。
以下是一些质量控制措施：- 对采购的设备和材料进行质量检查和测试。
- 在安装过程中，对每个设备的安装进行验收和测试。
- 在系统调试过程中，检查设备和警报是否正常工作。
6. 安装施工验收在完成火灾报警系统的安装施工后，需要进行验收工作。
验收内容包括：- 确保所有设备和传感器的工作正常，报警功能可靠。
- 检查系统的布线和安装是否符合规范和设计要求。
火灾自动报警及联动控制系统安装施工方案火灾自动报警及联动控制系统是一种用于及时发现、报警、处置火灾的安全防范系统。
为了确保该系统的正常运行，并在火灾发生时迅速报警并采取相应的控制措施，下面将从系统安装施工方案的准备工作、系统安装、调试调试等方面进行详细介绍。
一、准备工作1.确定安装位置：根据消防规范及实际情况，选定系统中各个装置的合适位置。
2.准备材料：根据系统设计要求，准备所需的设备、器材、电缆等。
3.施工平面图：根据实际施工情况，绘制出施工平面图，标明每个设备的位置及布线走向。
二、系统安装1.进线箱及电源：先进行进线箱的安装，连接电源线，确保电源供应的稳定。
2.探测器安装：根据平面图，在需要布置的位置上，进行探测器的安装。
例如，安装烟感探测器、温感探测器等。
同时，要保证各个探测器之间的间距符合规定的要求。
3.联动装置安装：将联动装置（如声光报警器、水喷淋装置等）按照要求安装在适当的位置，并与探测器进行连接。
4.安装控制面板：根据设计要求，将控制面板安装在防火间（或特定的安装位置）。
5.安装排风系统：若系统需要配备排风装置，则安装排风系统，确保及时排出有害气体。
6.布线：根据平面图，在各个设备之间进行布线，保证信号传输的稳定和可靠。
三、调试调试1.系统联通：确保各个探测器、联动装置和控制面板之间的连接是可靠的。
2.检查设备功能：逐个检查系统中的各个设备，确保设备的正常工作。
3.功能测试：通过模拟火灾的形式，进行系统的功能测试，检查报警装置是否可以及时报警，并采取相应的联动措施。
4.数据采集及接入：根据需求，将报警系统与监控系统或其他系统进行数据采集及接入，实现联动控制。
四、系统调试1.调整灵敏度：根据实际场景的需求，对探测器的灵敏度进行调整，使其更加准确地检测火灾。
2.调整报警方式：根据需求，调整报警方式和声音大小。
3.联动设置：根据实际需求，设置联动控制，如联动开启疏散门、关闭空调等。
五、工程附件及文件编制1.绘制施工图纸：根据实际安装情况，绘制系统的施工图纸，标明设备的位置，布线走向等信息。
火灾自动报警系统施工方案自动火灾报警系统施工方案（一）配管及管内穿线工程1、总则认真消化、熟悉图纸，所有配管工程必须以设计图纸为依据，严格按图施工，不得随意改变管材质、设计走向主连接位置。
如必须改变位置和走向，除在图上标示清楚外，同时办理有关变更手续。
2、暗配管需沿最近路线敷设，尽量减少弯头数。
埋入墙和地面混凝土中的管个壁离结构表面的净距不应小于30 mm，进入落地式电柜的管线应排列整齐，高度一致，管口应高出基础面不小于50mm。
3、所有穿线钢管均采用冷弯法，弯曲半径暗配管不得小于其外径的10倍，明配管不得小于管外径的6倍。
管材弯曲处严禁有折皱、凹凸、裂缝等现象，管子弯扁度不得大于管径的10%。
4、管路长度超过一定距离时，管路中间应加装过路接线盒或把管径放大一级：管子长度每超过45m，无弯曲时；管子长度每超过30m，有一个弯曲时；管子长度每超过20m，有二个弯曲时；管子长度每超过12m，有三个弯曲时。
5、加装接线盒的位置奕便于穿线与检修维护，不宜在潮湿有腐蚀性介质场所加装接线盒。
管子入盒时，盒外侧应套锁母，内侧应装护口，在吊顶内敷设时，盒的内外侧均应套锁母。
6、管内或线槽的穿线，应在穿线前应将管、槽内的积水及杂物清除干净。
7、不同系统、不同电压等级、不同电流类别的线路，不应穿在同一管内或线槽的同一孔内。
导线在管、槽内，不应有接头或扭结。
导线的接头应在接线盒内焊接或用端子连接。
敷设在地下室等潮湿或多尘场所管路的管口和管子连接处，均应作密封处理。
（二）线槽安装1、在吊顶内敷设的各类管路和线槽需采用单独的卡具吊装或支持物固定，不要依附在吊顶支架上。
2、线槽的直线段应每隔1.0~1.5m设置吊顶或支点。
在下列部位也设置支、吊点：线槽接头处；距接线盒0.2m处；线槽走向改变或转弯处。
3、吊装线槽的吊杆直径不小于6mm。
4、管线径过建筑物的变形缝（包括沉降、伸缩缝、抗震缝）处，应采取补偿措施。
导线跨越变形缝的两侧应固定，并留有适当余量。
1、材料准备(1)材料应本着保证工程质量和进度，加速周转，降低消耗，节省费用的原则进行控制，严格按照像关标准的要求进行检验，各项指标应满足相关要求，各种质量证明文件应齐全准确，确保工程施工质量。
(2)在工程开工前，从材料厂家或者供货方采购满足本工程需要的各种材料，且其性能满足甲方要求及相关标准、规范要求。
(3)根据业主对材料的控制要求和我公司ISO9001 ：2000 质量体系文件中关于材料控制的相关要求进行，严格材料控制的全过程管理。
(4)材料进场后，报甲方现场监理工程师进行验收，若对某中材料的质量有疑惑，可抽样到当地的质量检验部门进行二次化验，合格后方准投入本工程使用。
2、施工器具准备(1)按照施工机具的需求计划在工程开工前，从公司范围内调遣施工机具进场。
所有进场机具在进场前，要进行彻底的检查、调试，确保其工作性能和安全性能。
(2)所有的施工机械、检测仪器，使用前必须进行有关的性能测试、检验，并设置采购、领用、回收台帐。
3、技术准备(1)进行图纸资料的自审、专业审工作，及时取得发包方的书面确认资料，作为今后施工依据。
(2)听取设计技术交底，做好施工技术交底。
(3)结合本工程特点，本单位技术素质，组织施工人员技术培训工作，要理论与实践结合，进行考核发证使参加培训人员持证上岗。
(4)对施工所用材料进行抽样检查，杜绝不合格材料使用。
(5)组织调整设计技术要求工程特点，同时进行各种施工技术资料的准备，和发包方明确质量控制程序等要求。
(6)编写施工方案和操作方法。
备齐本工程所需各种施工记录，质检记录，隐蔽工程记录，中间交接记录，气象记录等施工表格。
4、现场条件准备现场条件准备主要有：施工暂时设施、施工机具、施工材料、检测仪器、施工用水电气以及必要的消防救护器材等。
(1)工人歇息更衣间，按施工高峰人数计算，要与作业间、存料间隔离设置，可借用永久性建造，也可设置暂时性建造。
(2)仓库中材料按材料品种分类存放，不得混放；室内设置防爆型照明；保持良好的送排风设施；易燃品应隔离存放；存放的物品要下垫，并防止日光直射。
(完整word版)火灾自动报警系统施工方案(DOC)火灾自动报警系统是一种重要的安全设备，其作用是在火灾发生时能快速、准确地进行报警，以便及时进行灭火和疏散人员。
本文将介绍火灾自动报警系统的施工方案。
一、项目简介火灾自动报警系统是一种先进的安全措施，其主要由探测器、火灾报警控制器、报警装置和联动设备等组成。
探测器负责感知火灾，火灾报警控制器负责火灾信号的处理与传输，报警装置负责发出声光报警信号，联动设备负责与其他系统联动，如水系统、电气系统等。
二、施工方案1. 方案设计：根据建筑物的特点、使用需求及消防设计要求，确定报警系统的布置方案。
要充分考虑建筑物的楼层、分区、重点部位等因素，以确保覆盖范围全面且有效。
2. 设备安装：根据设计方案确定探测器、火灾报警控制器、报警装置和联动设备的位置，并进行固定安装。
安装过程中要确保设备固定牢固、线路布置整齐，并避免与其他设备产生干扰。
3. 线路布置：根据实际情况，进行线路布置。
要严格按照施工图纸进行布线，确保布线路径简洁明了，避免线路交叉、绕远等情况。
同时，要注意线路的绝缘和防火性能。
4. 系统调试：安装完成后需要进行系统调试。
调试过程中需要保证所有设备正常工作，信号传输畅通，报警装置声光效果良好。
调试完成后，需要对系统进行全面测试，确保系统的可靠性和稳定性。
5. 配套设施：为了有效地使用火灾自动报警系统，还需要配套一些设施。
如应急照明系统，用于火灾发生时提供有效的照明条件；应急电源系统，用于避免因外部供电故障导致系统失效等。
三、施工注意事项1. 施工人员必须按照相关技术规范进行作业，保持施工现场的整洁与安全。
2. 施工过程中要严格按照施工图纸和设计方案进行施工，避免随意更改设备位置和线路布置。
3. 施工人员需熟悉相关设备的操作和安装要求，做到专业施工。
4. 在施工过程中，要避免与其他工程施工发生冲突，确保施工进度和质量。
5. 施工完成后，需要对系统进行全面的验收，确保系统达到设计要求和相关标准。
