示波器的使用方法前言本篇文章力求从众多的品牌型号中归纳出示波器使用的一般规律，目的是让读者阅读这篇文章后，能掌握大部分数字示波器使用的方法。
本文章所涉及的范围不包括大型台式示波器。
本文分为两部分：基础篇和进阶篇。
学习基础篇之后，会对示波器的使用有基础了解，能够对大部分常用信号进行调试、显示，并做一些快速自动测量。
学习进阶篇之后，会对示波器的使用有较为深刻的了解，可以对信号进行分析，对信号进行合适的调试、保存、分析等。
目录前言 (1)目录 (2)基础篇 (4)第一章初识示波器 (4)1、台式示波器 (4)2、便携示波器 (4)3、手持示波器 (5)4、平板示波器 (5)第二章探头介绍 (6)第三章测试一个信号 (9)第四章探头补偿校准 (11)第五章垂直系统调节 (14)1、通道的打开与关闭 (15)2、垂直刻度(Vertical Scale) (16)3、垂直位置(Vertical Position) (17)第六章水平系统调节 (19)1、水平刻度（Horizontal Scale） (20)2、水平位置(Horizontal Position) (21)第七章自动测量 (23)1、便携示波器 (23)2、手持示波器 (23)3、平板示波器 (24)进阶篇 (27)第八章再谈垂直系统 (27)1、输入耦合方式 (29)2、探头 (30)3、带宽限制 (31)4、反相 (32)5、输入阻抗 (33)第九章再谈水平系统 (34)1、采样模式 (34)2、滚屏（Roll）模式 (36)3、ZOOM模式 (37)4、XY模式 (37)5、存储深度 (40)第十章光标测量 (43)1、便携示波器 (43)2、手持示波器 (44)3、平板示波器 (46)第十一章波形存储与调用 (47)1、便携示波器 (47)2、手持示波器 (48)3、平板示波器 (50)第十二章抓图 (53)1、便携示波器 (53)2、手持示波器 (53)3、平板示波器 (54)第十三章认识触发系统 (56)1、触发源 (59)2、触发电平 (59)3、触发类型 (61)4、触发抑制时间 (68)5、触发耦合 (71)6、触发模式 (74)7、单次触发（Single /Single SEQ） (74)第十四章示波器常用设置 (75)1、高刷新 (75)2、灰度简介 (76)3、显示 (77)（1）波形显示设置 (77)（2）方格图设置 (78)（3）余辉调节 (79)4、语言 (79)第十五章结束语 (81)基础篇第一章初识示波器我们常用的示波器主要有台式示波器（本文章不涉及使用方法）、便携示波器、手持示波器和平板示波器。

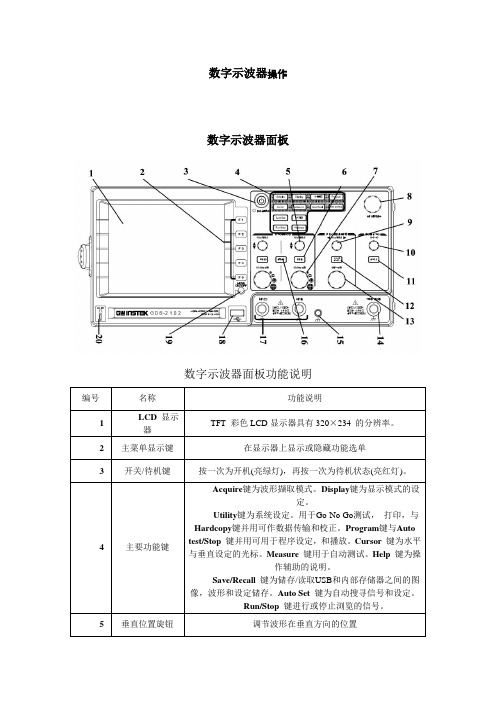

数字示波器操作数字示波器面板数字示波器面板功能说明编号名称 功能说明1 LCD 显示器 TFT 彩色LCD 显示器具有320×234 的分辨率。
2 主菜单显示键 在显示器上显示或隐藏功能选单3开关/待机键按一次为开机(亮绿灯)，再按一次为待机状态(亮红灯)。
4 主要功能键Acquire 键为波形撷取模式。
Display 键为显示模式的设定。
Utility 键为系统设定。
用于Go-No Go 测试， 打印，与Hardcopy 键并用可作数据传输和校正。
Program 键与Auto test/Stop 键并用可用于程序设定，和播放。
Cursor 键为水平与垂直设定的光标。
Measure 键用于自动测试。
Help 键为操作辅助的说明。
Save/Recall 键为储存/读取USB 和内部存储器之间的图像，波形和设定储存。
Auto Set 键为自动搜寻信号和设定。
Run/Stop 键进行或停止浏览的信号。
5 垂直位置旋钮调节波形在垂直方向的位置6CH1~CH2菜单键开启或关闭通道波形显示和垂直功能选单7波形Y轴灵敏度旋钮调节波形在Y轴的电压标度8参数旋钮调节参数和变换参数9水平位置旋钮将波形往右(顺时针旋转)移动或往左(反时针旋转)移动。
10触发水平设定触发位置:顺时针旋转为增加刻度反时针旋转为减少刻度。
11触发菜单键触发信号的设定12水平菜单键水平浏览信号13时间刻度旋钮设置水平方向时间刻度14外触发输入外触发信号输入端口15接地端16数学键根据信道的输入信号执行数学处理17信号输入端口通道1：CH1，和通道2：CH218USB接口 1.1/2.0兼容的USB接口，用于打印与数据存储和读取19主菜单显示键在显示器上显示或隐藏功能选单20测试信号输出输出2Vpp的测试棒补偿信号。
显示说明编号名称说明1 波形图中所括1、2、3、4为四个信道的信号波形Channel1: 琥珀色 Channel2: 蓝色2 电池状态3 远程控制的连接状态4 显示日期如图：28-Apr’06 00：245 触发状态Auto（自动） Trig?（找不到触发） Stop（停止触发）6 撷取状态有三种：Normal(正常模式) Peak Detect(峰值侦测模式)Average(平均模式)7 功能键屏幕上显示的这些是通过F1-F5调节的8 触发水平指示9 触发频率计数器如图：所选择信道输入信号的频率 CH1 <20Hz10 触发状态如图：EDGE11 时间刻度如图：M250us12 信道状态如图：CH1 ，直流， 500mV ； CH2 , ………简要的按键使用方法说明撷取和光标设置量测信号撷取模式Acquire→F1~F4 自动设定刻Auto Set度记忆长度Acquire→F5 自动量测时间Measure→F1→F3（重复）水平光标Cursor→F1~F2 自动量测电压Measure→F1→F3（重复）垂直光标Cursor→F1, F3 检视量测结果Measure→Measure显示器系统设置固定波形Run/Stop远程控制接口Utility→F2→F1（重复）更新显示画面Display→F3 显示系统数据Utility→F5→F2显示网格线Display→F5 选择语言Utility→F4F1~F5 功能选单开关Menu ON/OFF 设定日期/时间Utility→F5→F5→F2→F1选择vectors/dots 波形Display→F1 快速存到USBUtility→F1→F1Hardcopy缩放水平画面HORIMENU→F2~F3 储存图像Save/Recall→F5→F1→F1~F4转动水平画面HORIMENU→F4 储存设定Save/Recall→F3→F1~F4检视XY 模式HORIMENU→F5 储存波形Save/Recall→F4→F1~F4反转波形CH1/2/3/4→F2 使用边缘(Edge)触发Trigger→F1 （重复）→F2~F3→F5→F1~F4限制频宽CH1/2/3/4→F3 加/减MATH→F1（重复）→F2~F4选择耦合模式CH1/2/3/4→F1选择测棒衰减CH1/2/3/4→F4F05A型数字合成函数发生器/计数器前面板介绍F05A型数字合成函数发生器/计数器1μH-5MHz电源开关频率周期幅度脉宽键控菜单Arb函数信号/调制信号返回本地Shifts/Vpp/N存储/衰减调频ms/mVpp调幅调用/低通MHz/Vrms测频/计数扫描kHz/mVrms猝发偏移/闸门Hz/dBm/Φ输出关/开触发点频复位系统TTL输出函数输出42VMAX仪器启动：按下面板上的电源按钮，电源接通。
数字示波器的使用方法说明书一、简介数字示波器是一种用于测量电子信号的仪器，它能够将电信号转换成数字信号，通过处理和显示，使人们能够直观地观察和分析电子信号的各种特性。
二、准备工作1. 检查设备：确保数字示波器的外部和内部没有损坏或故障。
2. 准备电源：将数字示波器与稳定可靠的电源连接。
三、使用方法1. 连接信号源：将被测信号源与数字示波器进行连接，确保信号源输出的电压范围在数字示波器的测量范围内。
2. 调节显示模式：根据需要选择适当的显示模式，如时间域显示、频域显示等。
3. 调节触发模式：选择合适的触发模式，如边沿触发、脉冲触发等。
4. 设置水平和垂直缩放：根据被测信号的幅值和频率调整水平和垂直缩放，使被测信号能够在屏幕上完整显示。
5. 调整触发电平：根据被测信号的特性设置触发电平，确保波形稳定地显示在屏幕上。
6. 调整触发延迟：根据需要设置触发延迟，使触发点位于波形的合适位置。
7. 分析波形：观察波形的各个特性，如幅值、频率、周期、上升时间等，并进行相应的测量和分析。
四、注意事项1. 使用过程中避免将数字示波器暴露在潮湿、高温、高压等恶劣环境中，以免损坏设备或危及人身安全。
2. 在连接信号源时，确保输入端与待测电路相互匹配，避免因电阻、电容等不匹配导致的测量误差。
3. 调节触发模式和触发电平时，应根据被测信号的特性选择合适的设置，以确保波形能够稳定地显示在屏幕上。
4. 在分析波形时，要根据具体需要选择合适的测量功能，并正确使用示波器的各项功能和参数进行测量和分析。
五、故障排除1. 若数字示波器无法正常启动或显示异常，首先检查电源连接是否良好，是否存在电源故障。
2. 若波形显示不稳定或触发功能失效，可尝试调整触发模式、触发电平和触发延迟等参数，或检查信号源输出是否正常。
六、维护保养1. 定期清洁：根据使用频率和工作环境，定期清洁数字示波器的外壳和连接接口，确保设备的正常散热和连接良好。
2. 防护措施：避免将硬物、液体等杂物接触到数字示波器的内部电路板，以防止损坏电路板或导致电击等事故发生。
数字示波器的使用方法示波器使用教程示波器使用说明数字示波器的使用方法数字示波器是一种高精度、高效率的电子测试仪器。
它可以用来测量电流、电压和频率等电性量，并将结果在荧光屏上显示出来，使用户通过视觉直观地了解电路中的信号波形，方便电路的维护和调试。
那么，如何正确地使用数字示波器呢？本文将从示波器的基本原理、使用方法、测量技巧等方面为您进行详细讲解。
一、数字示波器的基本原理数字示波器（Digital Storage Oscilloscope，DSO）是一种能够将模拟信号进行数字化采样并储存的电子仪器。
当模拟信号进入示波器时，它首先会被采样芯片进行采样，并将采集到的模拟信号转换成数字信号，再通过数字电路进行处理，最后在荧光屏上显示出波形图形。
数字示波器的特点是采样率高、带宽宽、噪声小，并且可以通过内置计算机实现多种复杂的测量和分析功能。
因此，数字示波器已成为电子检测和测试领域中不可或缺的工具之一。
二、数字示波器的使用方法1、准备工作在使用数字示波器之前，我们需要准备好测量物、信号源、电缆和示波器。
其中，信号源可以是任何产生模拟信号的电子元件，如信号发生器、函数发生器或示波器本身。
在将信号源与示波器连接时，需要根据连接方式选择合适的接口和电缆类型，例如BNC接口和同轴电缆可以支持50欧姆和75欧姆的传输线，而探头则可以用于连接带有夹子的对接器以测量电源或电路板上的元件。
2、设置示波器使用数字示波器时，我们需要根据测量要求来设置示波器的参数，如垂直和水平缩放、扫描速度、触发方式等。
其中，垂直缩放主要是设置放大倍数和输入阻抗，以确保输入信号在示波器的垂直方向上显示清晰。
水平缩放则需要根据测量信号的周期和带宽来调节。
在示波器的触发方面，根据信号的周期和频率，可以选择自由运行模式、边沿触发模式、视频触发模式等不同的触发方式，以满足不同测量要求。
3、测量信号当示波器设置完成后，我们就可以测量信号波形了。
此时，我们可以通过示波器荧光屏上的波形图形来观察信号的幅度、周期、频率以及相位等电性参数。
数字示波器数字示波器不仅具有多重波形显示、分析和数学运算功能，波形、设置、CSV 和位图文件存储功能，自动光标跟踪测量功能，波形录制和回放功能等，还支持即插即用USB 存储设备和打印机，并可通过USB 存储设备进行软件升级等。
一、数字示波器快速入门数字示波器前面板各通道标志、旋钮和按键的位置及操作方法与传统示波器类似。
现以DS1000系列数字示波器为例予以说明。
1. DS1000系列数字示波器前操作面板简介DS1000系列数字示波器前操作面板如图3-5-1。
按功能前面板可分为8大区即液晶显示区、功能菜单操作区、常用菜单区、执行按键区、垂直控制区、水平控制区、触发控制区、信号输入/输出区等。
功能菜单操作区有5个按键，1个多功能旋钮和1个按钮。
5个按键用于操作屏幕右侧的功能菜单及子菜单；多功能旋钮用于选择和确认功能菜单中下拉菜单的选项等；按钮用于取消屏幕上显示的功能菜单。
常用菜单区如图3-5-2。
按下任一按键，屏幕右侧会出现相应的功能菜单。
通过功能菜单操作区的5个按键可选定功能菜单的选项。
功能菜单选项中有“◁”符号的，标明该选项有下拉菜单。
下拉菜单打开后，可转动多功能旋钮（）选择相应的项目并按下予以确认。
功能菜单上、下有““”、“”符号，表明功能菜单一页未显示完，可操作按键上、下翻页。
功能菜单中有，表明该项参数可转动多功能旋钮进行设置调整。
按下取消功能菜单按钮，显示屏上的功能菜单立即消失。
12345功能菜单操作区液晶显示区USB接口１～５号功能菜单操作键CH1、CH2信号输入通道外触发信号输入信号输入/出输区探头补偿信号输出常用菜单区执行按键区多功能旋钮取消屏幕功图3-5-1 DS1000系列示波器前操作面板AUTO （自动设置）和RUN/STOP （运行/停止）2个按键。
按下AUTO 按键，示波器将根据输入的信号，自动设置和调整垂直、水平及触发方式等各项控制值，使波形显示达到最佳适宜观察状态，如需要，还可进行手动调整。
数字示波器使用说明书1. 产品介绍数字示波器是一种用于观察电信号波形的仪器。
它采用现代数字信号处理技术，能够实时采集和显示电压随时间的变化曲线，帮助用户更直观地了解电路中的电信号特性。
本使用说明书旨在帮助用户正确使用数字示波器，以提高工作效率。
2. 示波器外观及功能2.1 外观数字示波器外观精美，采用黑色金属外壳，配备彩色液晶屏幕，显示清晰，宽视角。
前面板布置合理，各功能按键一目了然，背面配备标准接口，方便与其他设备连接。
2.2 功能数字示波器具有以下主要功能：(1) 信号采集：支持多通道信号采集，可同时显示多个信号波形；(2) 波形显示：具备高速更新、高分辨率波形显示功能，能够准确还原信号波形；(3) 自动测量：内置多种常用测量功能，如频率、周期、峰峰值等，可一键完成测量操作；(4) 存储功能：支持波形数据存储和回放，方便用户后续分析；(5) 触发功能：支持多种触发方式设置，满足不同触发条件的要求；(6) 其他辅助功能：例如自动校准、自动设置、阻抗选择等。
3. 使用步骤3.1 连接电源插上数字示波器的电源线，并将电源线连接到电源插座上，确认电源正常接通。
3.2 连接被测信号将被测信号的输入引线连接到数字示波器的信号输入通道，注意接线顺序和方向是否正确。
3.3 设置触发条件根据需要，通过示波器的触发功能设置合适的触发条件，以便触发信号能够稳定显示在屏幕上。
3.4 调整参数根据被测信号的特性，设置示波器的相应参数，如时间尺度、垂直尺度、触发电平等。
3.5 开始测量按下测量按钮，数字示波器将开始采集、处理和显示被测信号的波形。
3.6 数据保存与分析如需保存波形数据，可使用示波器的存储功能将数据保存至U盘或其他存储介质中。
然后，通过数据分析软件对数据进行处理和分析。
4. 注意事项4.1 保持环境整洁使用数字示波器时，应确保周围环境干净整洁，避免尘埃和杂物进入示波器内部，影响仪器正常工作。
4.2 避免强电磁干扰在使用示波器时，应尽量避免与强电磁干扰源的接触，如高压电源、强磁场等，以免影响示波器的测量精度和稳定性。
RIGOLDS1000RIGOLUSB触发中状态 触发状态 待触发状态 波形停止状态边沿触发 脉宽触发 斜率触发 视频触发 码型触发 持续时间触发10X 10X 11 AUTO10“”1. D15-D02.3.4.点击 单击 单击 单击 随系数改 微调数值 变而改变 改变单击点击 CH1、CH2 、 点击 通道选择两 点击 点击 MATH幅值 幅值 点击FFTFFT YT FFTFFTFFTFFT(Rectangle)Hanning HammingHamming HanningBlackmanREFUSB设备 设备 安装标志 信源 内、外两种 点击 存储位置 点击 保存REF 保存 点击 波形 点击 导入、 点击 导入、导出 REF波形 波形 点击 复位参照波形X Y点击：垂直位 点击：：改变垂 旋转： 旋转 置恢复零点 直伏度位置 点击： 点击：粗、细 调切换 垂直位置 变化伏度 旋转：改变 旋转： 点击： 点击：关闭 垂直伏度 所有通道点击 水平位置 变化值旋转： 旋转 点击： ：改变水 点击：水平位 旋转： 旋转：扩展 平时基位置 置恢复零点 位置可调 点击 旋转： 延 旋转：扩展 点击： 点击： 改变 旋转： 旋转： 幅度可调 迟扫描 水平时基点击D15 D0Measure点击 CH1、CH2 、 选中点击 信源选择 点击 点击 点击 点击Acquire观察包络 减少随机 实时采样观察 避免混淆 噪声 点击 单次 次数可调 等效采样观察 高频周期信号 存储深度 为512K 当前采样率Storage点击 点击 点击Cursor点击 点击 点击Display点击 点击 点击 点击 点击Utility点击 点击 点击 点击 点击点击点击 点击 点击 点击 点击“” “”点击点击点击返回点击1 1000 点击点击点击点击返回点击点击返回 上级菜单RIGOL。
