ArcGIS上机指导

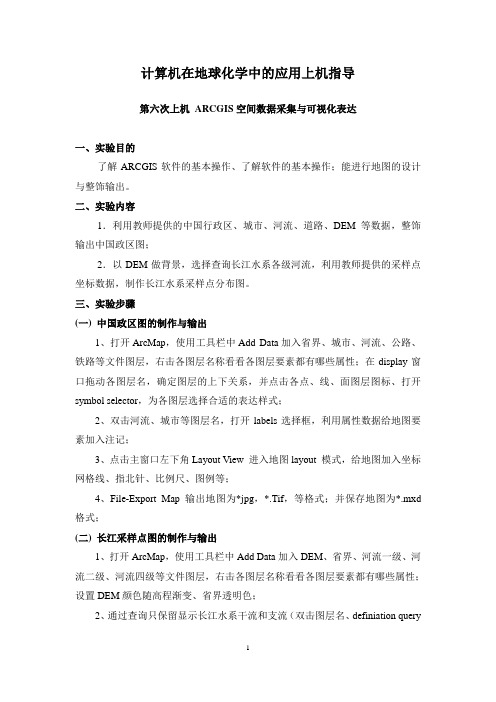

计算机在地球化学中的应用上机指导第六次上机ARCGIS空间数据采集与可视化表达一、实验目的了解ARCGIS软件的基本操作、了解软件的基本操作；能进行地图的设计与整饰输出。

二、实验内容1．利用教师提供的中国行政区、城市、河流、道路、DEM等数据，整饰输出中国政区图；2．以DEM做背景，选择查询长江水系各级河流，利用教师提供的采样点坐标数据，制作长江水系采样点分布图。

三、实验步骤(一) 中国政区图的制作与输出1、打开ArcMap，使用工具栏中Add Data加入省界、城市、河流、公路、铁路等文件图层，右击各图层名称看看各图层要素都有哪些属性；在display窗口拖动各图层名，确定图层的上下关系，并点击各点、线、面图层图标、打开symbol selector，为各图层选择合适的表达样式；2、双击河流、城市等图层名，打开labels选择框，利用属性数据给地图要素加入注记；3、点击主窗口左下角Layout View 进入地图layout 模式，给地图加入坐标网格线、指北针、比例尺、图例等；4、File-Export Map 输出地图为*jpg，*.Tif，等格式；并保存地图为*.mxd 格式；(二) 长江采样点图的制作与输出1、打开ArcMap，使用工具栏中Add Data加入DEM、省界、河流一级、河流二级、河流四级等文件图层，右击各图层名称看看各图层要素都有哪些属性；设置DEM颜色随高程渐变、省界透明色；2、通过查询只保留显示长江水系干流和支流（双击图层名、definiation query选项卡）；3、使用Add XY Data 加入长江采样点，并设置合适的图例，选择样点号作为注记；4、点击主窗口左下角Layout View 进入地图layout 模式，给地图加入坐标网格线、指北针、比例尺、图例等；5、File-Export Map 输出地图为*jpg，*.Tif，等格式；并保存地图为*.mxd 格式；四、实验要求1、熟悉ArcMap和ArcCatalog的界面和基本操作。

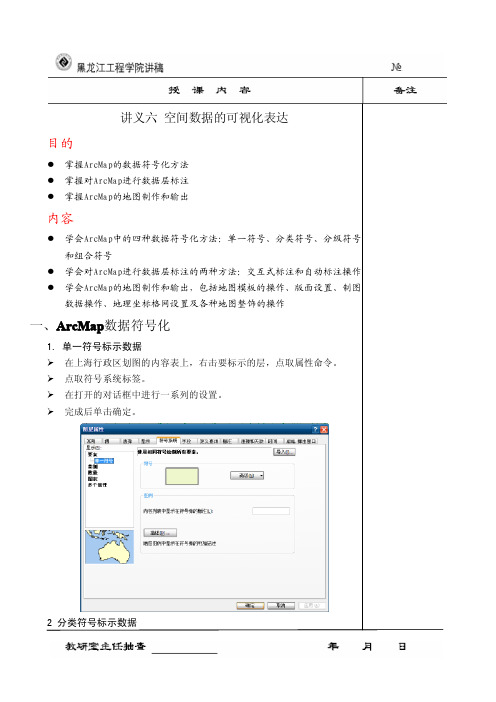

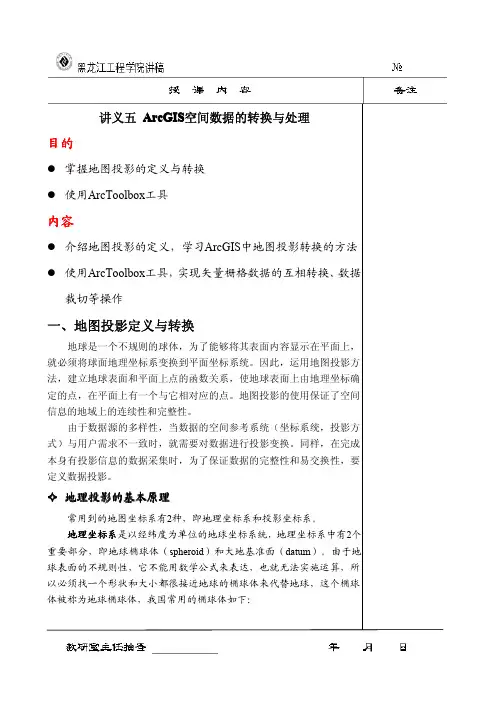

讲义六空间数据的可视化表达目的l掌握ArcMap的数据符号化方法l掌握对ArcMap进行数据层标注l掌握ArcMap的地图制作和输出内容l学会ArcMap中的四种数据符号化方法：单一符号、分类符号、分级符号和组合符号l学会对ArcMap进行数据层标注的两种方法：交互式标注和自动标注操作l学会ArcMap的地图制作和输出，包括地图模板的操作、版面设置、制图数据操作、地理坐标格网设置及各种地图整饰的操作一、ArcMap数据符号化1.单一符号标示数据Ø 在上海行政区划图的内容表上，右击要标示的层，点取属性命令。

Ø 点取符号系统标签。

Ø 在打开的对话框中进行一系列的设置。

Ø 完成后单击确定。

2分类符号标示数据Ø在上海行政区划图的道路图层上点右键打开图层属性对话框。

Ø 点取符号系统标签，在显示列表框中选择类别。

Ø 在值字段中选择CLASS，即街道的分级。

Ø 单击添加所有值按钮，将所有街道级别添加进来。

如图：Ø 若对系统默认的符号样式不满意，还可以双击相应的符号，进行一系列设置。

Ø 完成设置后返回图层属性对话框，结果如图所示：Ø 另外，系统还提供了另外的两种表示方法：Ø 其一是同时按照多个属性值的组合进行分类来确定符号类型（唯一值、多个字段）。

Ø 其二是按照事先确定的符号类型通过自动匹配来表示属性分类（与样式中的符号匹配）。

3.分级符号标示数据（1）分级色彩设置Ø 在内容表上右击river图层，点取属性命令。

Ø 点取符号系统标签。

Ø 点击数量，选中分级色彩。

Ø 在字段复选框的值下拉菜单中选择LENGTH，表示按照河流的长度分级。

默认的分级方法是按自然分类法，通过聚类分析将相似性最大的数据分在同一级别上。

Ø 也可以选择手动分级自行修改分级方法。

《ARCGIS软件基础》课程上机实验指导书专业 ___________________班级学号___________________姓名 ___________________指导教师___________________学期 ___________________南京工业大学测绘学院目录上机守则 (3)上机实验注意事项 (4)实验一：操作地图与图层 (5)实验二：地图符号化 (7)实验三：符号库制作 (9)实验四：专题图制作 (11)实验五：数据编辑 (13)实验六：屏幕跟踪矢量化 (15)实验七：网络分析应用 (17)实验八：缓冲区分析与叠置分析应用 (19)实验九：数据转换 (21)实验十：三维建模与三维显示 (23)实验十一：三维分析应用 (25)实验十二：创建Geodatabase (27)上机守则1.学生必须按指导教师安排的上机实验时间进入机房上机，未经许可，不得带外人进入机房。

2.进入机房时必须穿上鞋套，否则不得进入机房。

3.认真填写上机情况登记表，若遇计算机有异常情况，应先向老师汇报，不得擅自处理。

4.遵守计算机操作规程，即开机时先开显示器再开主机；结束时须关闭计算机，关机时先通过Windows功能关闭系统，主机电源指示灯灭了以后再关闭显示器。

5.禁止上机时玩游戏或从事与上机实验无关的内容。

6.保持机房安静和整洁，不得携带食品、饮料进入机房，严禁随地吐痰、乱扔垃圾或杂物，禁止吸烟、大声喧哗或闲聊。

7.爱护机房设施，严禁更改设置参数、添加口令或删除非本人文件。

对于导致计算机不能正常工作、影响他人上机者，将取消其上机资格。

8.严禁私自拆卸配件或将室内物品带出室外。

一经发现，除要求按价赔偿外，将通报批评和取消其上机资格，情节严重者交有关行政部门和司法部门处理。

上机实验注意事项1、上机实验前必须阅读有关教材及本上机实验指导书，初步了解上机实验内容要求与步骤。

2、严格遵守上机守则，严禁大声喧哗或玩游戏。

实验一使用 ArcMap 浏览地理数据一.了解基于对象数据模型 Geodatabase ，及其建立拓扑的规则和意义对象数据模型Geodatabase :是一种采用标准关系数据库技术来表现地理信息的数据模型。

创建拓扑规则具体步骤如下:1创建一个新的 geodatabase （个人数据集）2在其下创建一个featuredataset （要素集），并为该要素集定制坐标系统3创建featureclass （要素类）或将其它数据作为要素类导入到该要素集下4进入到该要素集下，在窗口右边空白处单击右键，在弹出的右键菜单中有n ew->t opolopy5按所给提示操作，设定合适容差，添加一些所需拓扑规则，若导入的要素类为多个图 层，还需为图层划分等级，接着就可完成拓扑规则的检查6最后在ArcMap 中打开由拓扑规则产生的文件，利用 topolopy 工具条中给出的错误记录信息进行修改 意义：ArcCatalog 的Geodatabase 中所提供的创建拓扑规则，主 查，其中部分规则可以在所设容差内对数据进行一些修改调整。

在ArcMap 中打开由拓扑规则所产生的文件，根据错误提示对二.地理数据的基本特征：a ） 空间特征：表示实体的空间位置或现在所处的地理位置。

何特征，一般用坐标数据表示。

b ） 属性特征：表示实体的特征。

如名称、分类、质量特征和数量特征等。

C ）时间特征：描述实体随时间的变化，其变化的周期有超短周期的、短期的、中期的和 长期的。

三•地理数据的来源：a ） 地图数据：地图是地理信息的主要载体，同时也是地理信息系统最重要得信息源b ） 遥感数据：各种遥感数据及其制成的图像资料（航片、卫片）包含着及其丰富的地理内容，尤其是先进的卫星遥感技术的广泛应用，能为地理信息系统提供源源不断的、 现势性很强的数据 C ）统计数据、实测数据及各种文字报告：各种地理要素的统计数据、实验和各种观数据、 研究报告等四•地理空间数据的类型：类型数据：居民点、交通线、土地类型分布等。

地理信息系统上机指导编写：白林波实验一Arcview的基本操作一、目的要求1、了解Arcview的文档类型。

2、了解Arcview不同文档的界面构成3、View视窗中专题的操作。

4、掌握常用工具的功能。

二、实验步骤（一）Arcview的项目组成Arcview是用项目来组织和管理所有的文档（*.apr），每个项目由view、table、chart、layout和script五类文档组成，不同的文档对应各自的界面和菜单。

1、从开始菜单启动Arcview，进入Arcview Project主界面（见图1）。

2、了解Project界面。

3、View界面快览。

在Project界面双击View图标进入View界面。

4、Table界面快览。

在Project界面双击Table图标进入Table界面。

5、chart界面快览。

在Project界面双击Chart图标进入Chart界面。

6、Layout界面快览。

在Project界面双击Layout图标进入Layout界面。

7、Script界面快览。

在Project界面双击Script图标进入Script界面。

（二）在project窗口练习View、Table文档的建立、存储、重命名和删除功能。

图1 Project主界面（三）专题操作在View窗口中，有一个专题目录区，用户可以很方便地查看其中的内容。

注：Arcview中的专题即图层。

1、加载专题利用工具在View中加载专题states.shp、cities.shp、rivers.shp（路径为C:\esri\esridata\usa）2、查看专题名称。

3、修改专题名称。

在菜单theme\ properties 下可以更改专题名。

4、获得专题的显示状态。

在专题名称的左边有一个方形的复选框，若选中，则标记为，表明在显示区显示，反之，不显示。

5、了解专题的显示顺序。

在View中，往往会显示多个专题，专题显示的先后会影响显示的结果，Arcview规定，位于最顶端的专题显示在其它专题的最上面，并由顶向下，分别覆盖在其后的专题之上，因此View的背景应在最后面，要想修改显示顺序，只须用鼠标上下拖动专题名改变它们的顺序即可。
