自备电厂孤网运行的分析及研究

孤网运行的简介及解决方案一、什么是孤网？答： 孤网是孤立电网的简称，一般泛指脱离大电网的小容量电网。

最大单机容量小于电网总容量的8%的电网，可以称为大电网；机网容量比大于8%的电网，统称为小网；孤立运行的小网，称为孤网，孤网可分为以下几种情况。

网中有几台机组并列运行，单机与电网容量之比超过8%，称为小网。

网中只有一台机组供电，成为单机带负荷。

甩负荷带厂用电，称为孤岛运行工况，是单机带负荷的一种特例。

二、孤网运行的特点？答：孤网运行最突出的特点，是由负荷控制转变为频率控制，要求调速系统具有符合要求的静态特性、良好的稳定性和动态响应特性，以保证在用户负荷变化的情况下自动保持电网频率的稳定。

这就是通常所说的一次调频功能。

运行人员关注的问题不再是负荷调整，而是调整孤网频率，使之维持在额定频率的附近。

这种调整通过操作调速系统的给定机构来完成，成为二次调频。

由于孤网容量较小，其中旋转惯量储存的动能和锅炉群所具备的热力势能均较小，要求机组的调速系统具有更高的灵敏度，更小的迟缓率和更快的动态响应。

三、贵公司是如何解决上述问题的?答:本发明专利人侯永忠先生,长期致力于自备电厂运行研究,通过科学论证,反复实验,总结出了一套系统完整的解决方案,即一种电力负荷调节系统及方法和一种电力负荷调节装置。

该发明模拟了电网功能技术,在电力负荷小于发电量的前提下,实现了自备电厂在不并网的情况下,电厂向用电单位直接稳定供电。

该专利技术解决问题的关键在于,在自备电厂发电机的输出端加装一套储能调节系统,当电力负荷减小时,将多余电量储存在储能调节系统中,在电力负荷增加时,断开储能调节系统的储存开关,使储存在储能调节系统中的能量重新转化为电能,保证发电稳定输出。

这项专利的特点在于巧妙克服了孤网运行带来的能源浪费、环境污染和电压频率波动大等缺点。

使自备电厂孤网运行达到并网发电的效果,最终实现了降低企业生产成本,提高企业市场竞争力的目的。

四、侯永忠先生是在什么情况下研究出这套系统的?答:自备电厂在没有孤网运行技术的支持下,面临着两大难题。

热电联产机组孤网改造与运行研究热电联产（Combined Heat and Power, CHP）是一种将热能和电能合成的能源利用方式，能够提高能源的利用效率并减少对环境的影响。

在热电联产系统中，热能和电能通过发电机组一起产生，并且产生的废热可以用于供暖、供冷或其他工业用途。

在一些热电联产机组中，存在一个问题就是孤网问题。

孤网是指在热电联产系统中，由于输电线路故障或其他一系列原因，导致部分用户无法正常供电。

这不仅会影响用户的用电质量，还会浪费机组产生的热能。

为了解决这个问题，需要对热电联产机组进行孤网改造和运行研究。

需要对机组进行改造，使其具备自动切换功能。

当发生输电线路故障时，机组可以自动切换为承担备用供电任务，保证用户的用电质量。

在改造过程中，还要考虑机组的容量和负荷平衡等技术要求，确保机组能够正常运行。

在机组改造完成后，还需要对其进行运行研究。

运行研究主要包括对机组的负荷管理、能源调度和运行优化等方面的研究。

负荷管理是指根据用户的用电需求，对机组的负荷进行合理分配和调控，以提高机组的运行效率。

能源调度是指合理安排热能和电能的调配，以最大程度地利用机组产生的能源。

运行优化是指通过对机组的运行情况进行分析和优化，使其在满足用户需求的前提下，实现更高的能源利用效率和经济效益。

热电联产机组孤网改造与运行研究的目的是提高机组的稳定性和经济性，减少能源的浪费和污染。

通过改造和优化机组的运行方式，可以提高机组的供电可靠性和供能能力，满足用户的用电需求。

还可以减少不必要的能源消耗，降低能源的开采和利用成本，实现对可持续能源的更好利用。

热电联产机组孤网改造与运行研究具有重要的意义和价值。

通过科学的研究和技术创新，可以为热电联产系统的可持续发展提供有力的支持，推动我国能源结构的优化和调整。

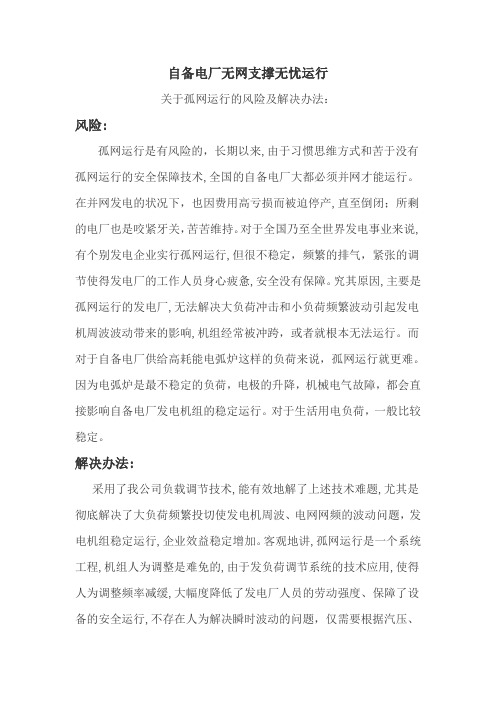

自备电厂无网支撑无忧运行
关于孤网运行的风险及解决办法：
风险:
孤网运行是有风险的，长期以来,由于习惯思维方式和苦于没有孤网运行的安全保障技术,全国的自备电厂大都必须并网才能运行。

在并网发电的状况下，也因费用高亏损而被迫停产,直至倒闭；所剩的电厂也是咬紧牙关，苦苦维持。

对于全国乃至全世界发电事业来说,有个别发电企业实行孤网运行,但很不稳定，频繁的排气，紧张的调节使得发电厂的工作人员身心疲惫,安全没有保障。

究其原因,主要是孤网运行的发电厂,无法解决大负荷冲击和小负荷频繁波动引起发电机周波波动带来的影响,机组经常被冲跨，或者就根本无法运行。

而对于自备电厂供给高耗能电弧炉这样的负荷来说，孤网运行就更难。

因为电弧炉是最不稳定的负荷，电极的升降，机械电气故障，都会直接影响自备电厂发电机组的稳定运行。

对于生活用电负荷，一般比较稳定。

解决办法:
采用了我公司负载调节技术,能有效地解了上述技术难题,尤其是彻底解决了大负荷频繁投切使发电机周波、电网网频的波动问题，发电机组稳定运行,企业效益稳定增加。

客观地讲,孤网运行是一个系统工程,机组人为调整是难免的,由于发负荷调节系统的技术应用,使得人为调整频率减缓,大幅度降低了发电厂人员的劳动强度、保障了设备的安全运行,不存在人为解决瞬时波动的问题，仅需要根据汽压、
负荷波动、锅炉燃烧等情况做出有计划的适时调整。

从运行情况看,发电企业的利润是由负荷使用单位和发电企业共同创造的，机组安全运行的风险也是由负荷单位和发电企业共同承担的。

计算机监控、电话等适时调度手段、有效的电力调控措施是稳定运行的重要保证。

电解铝自备电厂孤网运行的可行性技术研究摘要：孤网运行作为电力系统极端情况下的运行工况，其研究具有特别重要的意义。

从阐释孤网的结构与概念出发，综述了孤网运行特性及安全稳定控制研究现状，分析了孤网运行时的频率特点，较全面地介绍了高频切机与低频减载对于孤网频率稳定的贡献，提出几种可能出现的极端运行情况，并深入分析研究给出响应的解决方案。

关键词：频率控制、低频减载、高频快切负荷。

前言电力建设规程曾有规定，电网中单机容量应小于电网总容量的8％，以保证当该机发生甩负荷时，不影响电网的正常运行。

电网中的各机组，一般都有10％—15％的过载余量，一旦某机组发生甩负荷，并且该机组容量小于电网总容量的8％，则电网所失去的功率可以暂时由网中其他机组过载余量负担，电网频率下降0.2Hz，对电网稳定不构成威胁。

反之，孤网对系统负荷波动特别敏感，微小的负荷波动都会导致频率的急剧变化，尤其是大电源线路、联络线路的跳闸会导致系统频率的严重下降以及发电机组的跳闸，频率严重失控时则会导致所有机组跳闸、系统全黑。

自备电厂孤网运行时，不论电网容量大小，不管是一台机组跳闸还是多台机组跳闸，控制策略都是快速调节其他运行机组出力，使之与电网负荷保持相对平衡，维持机组转速相对稳定，如确实调节不了时，应根据频率、功率等的情况先行切断相应的负荷后，以先保证电网再保证生产为宗旨。

一、孤网运行研究方案孤网运行时，不论孤网容量大小，不管是一台机组跳闸还是多台机组跳闸，控制策略都是快速调节其他运行机组出力，使之与孤网负荷保持相对平衡，维持机组转速相对稳定，如确实调节不了时，安全稳定控制装置应根据频率、功率等的情况先行切断相应的负荷后，以先保证电网再保证生产为宗旨。

根据以上原则，提出几种可能出现的极端运行方案，本工程孤网运行需进行深入分析研究的方案如下：1）孤网运行方案一（自备电厂某机组自身故障原因降低出力，其他机组不能平衡负荷时，需相应调整铝厂负荷）此状态是当自备电厂由于电厂发电机失磁或其它原因导致发电机减出力运行，其他机组已不能平衡所降负荷时的情况，此时可根据电厂实际减少负荷及切除负荷的时间要求，再根据铝厂侧负荷调节速度及切除负荷要求按一定的程序相应实施。

浅谈自备电厂孤网运行控制策略摘要：为了在供电网出现问题后能够继续维持工业生产的运转，许多大型高耗能企业都设置了自备电厂。

当公用供电网出现问题时、甚至在某些偏远的欠发达的地区连公用供电网都没有的这种情况下，自备电厂就需要通过自备孤网来保障电力供应，维持正常的生产与生活。

孤网运行已是我们不得不面对的技术问题。

关键词：自备电厂；孤网运行；运行控制策略；探究引言众所周知，从上个世纪的八十年代进行了改革开放以后，各种外来资金不断涌入，为我们国家的经济发展和工业化进步带来了新的发展契机。

在二十一世纪初加入世界贸易组织更是使得中国与世界市场得以接轨，无论是进出口贸易还是经济文化交流水平都得到了巨大的提升。

这样的时代发展促进了我们国家高耗能企业的快速进步，但由于长期以来没有孤网运行技术，无论是从工作思路上还是从工作技术上都无法完全实现自备电厂的孤网安全运行，自备电厂孤网运行也日渐成为了不可忽略的问题。

为保证电厂的可靠运行，在电厂建成之后不得不与电网相接，形成了自建电厂而受制于电网公司的定势。

然而在当公用供电网出现问题时，孤网运行的情况将不可避免的出现，本文就立足于孤网运行的特点，对其中需要注意的一些重要节点以及控制策略进行了分析，希望能够做出一些贡献。

1孤网运行可能产生的风险孤网运行的风险是比较明显的，孤网运行在我们国家甚至是国际上都还远远没有达到成熟的标准，数量少、运行情况也不是很好。

由于工序的复杂性，一线工作人员往往是不堪重负，身心俱疲，甚至连自身的安全都无法百分百的保证。

笔者认为最主要的原因就是孤网运行下的电厂很难有效的应对超负荷冲击和电流波动，发电机组很容易在一些特殊情况下出现故障停止工作，对于一些给耗电量巨大的生产设备进行供电的自备电厂而言，孤网运行想要妥善的开展更是难上加难，这就使得自备电厂孤网运行存在着很大的风险。

2孤网运行的特点我们在对孤网进行探究的时候，一般探究内容就是独立于大的公用供电网络之外的小型电网如何保证稳定运行以及安全控制。

热电联产机组孤网改造与运行研究随着我国能源需求的不断增长，煤电联产已经成为了我国能源发展的主要选项之一。

而在煤电联产中，热电联产机组则是其中的重要组成部分。

热电联产机组能够在发电的同时利用余热进行热能生产，提高能源利用效率，减少对化石能源的消耗。

随着能源需求的增加，热电联产机组在孤网运行中所面临的问题也日益凸显。

为此，本文针对热电联产机组孤网运行的问题展开研究，探讨其改造与运行的相关问题。

一、热电联产机组孤网运行存在的问题1. 供热系统波动大热电联产机组在孤网运行中，由于供热负荷波动大，往往会导致供热系统的运行不稳定，影响供热效果。

由于孤网运行的特殊性，热电联产机组需要根据实际情况进行调整，而供热系统的波动会使得调整过程变得更加复杂，增加了机组运行的难度。

2. 能源利用效率低目前热电联产机组在孤网运行中，由于供热系统与发电系统之间的协调不够紧密，往往会导致热能的浪费和能源利用效率的降低。

而孤网运行的环境下，热电联产机组需要能够更好地协调发电与供热之间的关系，提高能源的利用效率。

3. 环保排放问题热电联产机组在供热过程中会产生大量的废热和废气，而目前孤网运行下，这些废热和废气的处理并不够完善，容易造成环境污染。

如何在孤网运行中做好废热和废气的处理，是当前亟需解决的环保问题。

二、热电联产机组孤网改造的关键技术1. 高效供热系统在热电联产机组孤网改造中，供热系统的设计与优化是关键技术之一。

要实现供热系统的稳定运行，可以采用智能化的供热管网，利用先进的供热设备和控制系统，提高供热系统的运行效率，减少能源浪费。

2. 调峰储能技术在孤网运行中，热电联产机组需要面对供热负荷波动大的情况，而如何应对这种波动，保证供热系统的稳定运行，调峰储能技术成为了必不可少的技术手段。

采用调峰储能技术可以在机组负荷波动大的情况下，灵活调整供热负荷，保证供热效果。

3. 环保排放技术在热电联产机组孤网改造中，环保排放技术也是关键技术之一。

企业自备电厂孤网正常运行策略探究孤网运行是与大电网解列后的小电网的动态稳定过程和静态稳定设置。

按照《电力系统安全稳定导则》应从三个方面考虑:一是孤网要有足够的解列点设计,减载和甩负荷解列点要保证自备电厂发电机装机容量和企业负载基本平衡;系统应有足够的静稳定储备,包括有功、无功备用容量和必要的调节手段,以适应正常负荷波动和调节有功和无功功率的要求。

二是系统参数的设计设置要考虑各种运行状态下电压调整的手段。

三是要考虑孤网运行的频率调整措施。

1、孤网运行解列点兖州煤业榆林能化有限公司自备电厂孤网运行,首先要满足有功和无功的平衡。

其次要经历电力系统暂态过程的3个阶段:一是初始阶段,此阶段系统中保护装置有一系列的动作,对系统稳定能力有要求。

二是中间阶段,此阶段发电机的调节系统发挥作用,孤网要有动态稳定能力;三是后期阶段,此阶段锅炉运行稳定将影响到电力系统的暂态过程,孤网要有较强的动态稳定储备。

兖州煤业榆林能化有限公司自备电厂为50MW抽气汽轮发电机组,发电机出口电压10.5kV,通过甲醇厂110kV变电站与大电网联网,甲醇厂负荷在17MW~32MW 之间。

正常运行时兖大Ⅰ回1231带110kVⅠ母,兖大Ⅱ回1232带110kVⅡ母,110kV母联1100合闸,当系统发生冲击时,兖大Ⅰ回1231、兖大Ⅱ回1232掉闸形成发电厂带变电站孤网,带甲醇厂负荷运行。

因此,除了在适当的地点分级设置解列点和自动快切解列装置,还必须在最严重的事故情况下在解列点装设按频率电压降低自动减负荷装置,比如302C水系统变电所10kVⅠ段煤运1#变压器C1007解列点,在电压过低时自动切除部分负荷以防止电压崩。

(见下图)图1发供电系统图2、孤网系统参数的设定(1)孤网调度自动化设计。

孤网系统必须采取以下措施来预防:第一,重新装设出线解列RCS-992A分布式安全稳定控制装置。

第二,装设RCS-994A型频率电压紧急控制装置,选择切除热电、空分、气化、合成车间等危险负荷外的其他重负荷,比如输煤车间。
