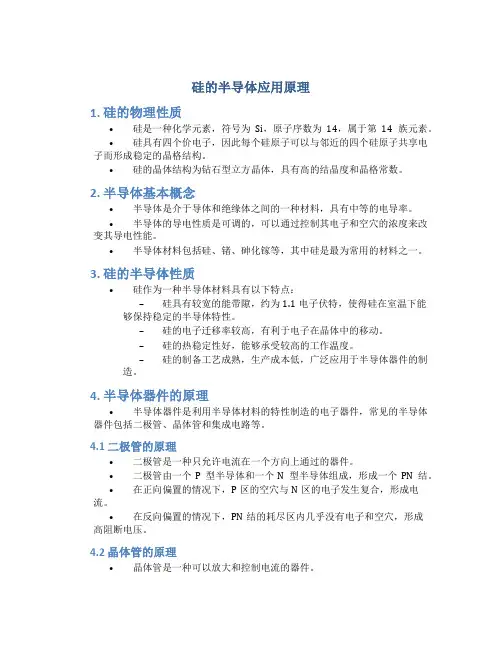

硅的半导体应用原理1. 硅的物理性质•硅是一种化学元素，符号为Si，原子序数为14，属于第14族元素。
•硅具有四个价电子，因此每个硅原子可以与邻近的四个硅原子共享电子而形成稳定的晶格结构。
•硅的晶体结构为钻石型立方晶体，具有高的结晶度和晶格常数。
2. 半导体基本概念•半导体是介于导体和绝缘体之间的一种材料，具有中等的电导率。
•半导体的导电性质是可调的，可以通过控制其电子和空穴的浓度来改变其导电性能。
•半导体材料包括硅、锗、砷化镓等，其中硅是最为常用的材料之一。
3. 硅的半导体性质•硅作为一种半导体材料具有以下特点：–硅具有较宽的能带隙，约为1.1电子伏特，使得硅在室温下能够保持稳定的半导体特性。
–硅的电子迁移率较高，有利于电子在晶体中的移动。
–硅的热稳定性好，能够承受较高的工作温度。
–硅的制备工艺成熟，生产成本低，广泛应用于半导体器件的制造。
4. 半导体器件的原理•半导体器件是利用半导体材料的特性制造的电子器件，常见的半导体器件包括二极管、晶体管和集成电路等。
4.1 二极管的原理•二极管是一种只允许电流在一个方向上通过的器件。
•二极管由一个P型半导体和一个N型半导体组成，形成一个PN结。
•在正向偏置的情况下，P区的空穴与N区的电子发生复合，形成电流。
•在反向偏置的情况下，PN结的耗尽区内几乎没有电子和空穴，形成高阻断电压。
4.2 晶体管的原理•晶体管是一种可以放大和控制电流的器件。
•晶体管由三个不同类型的半导体区域组成，分别是发射区、基区和集电区。
•当通过基区的电流增加时，会导致发射区的电流增加，进而控制集电区的电流。
•晶体管的放大效应使得其成为现代电子设备中不可缺少的器件之一。
4.3 集成电路的原理•集成电路是将多个半导体器件集成在同一个芯片上的器件。
•集成电路通过连接不同的半导体器件来实现各种功能，如逻辑门、存储器和处理器等。
•集成电路的制造工艺包括光刻、薄膜沉积、离子注入和封装等步骤。
•集成电路的应用领域广泛，包括计算机、通信、消费电子等领域。
半导体器件物理教案课件PPT第一章：半导体物理基础知识1.1 半导体的基本概念介绍半导体的定义、特点和分类解释n型和p型半导体的概念1.2 能带理论介绍能带的概念和能带结构解释导带和价带的概念讲解半导体的导电机制第二章：半导体材料与制备2.1 半导体材料介绍常见的半导体材料，如硅、锗、砷化镓等解释半导体材料的制备方法，如拉晶、外延等2.2 半导体器件的制备工艺介绍半导体器件的制备工艺，如掺杂、氧化、光刻等解释各种制备工艺的作用和重要性第三章：半导体器件的基本原理3.1 晶体管的基本原理介绍晶体管的结构和工作原理解释n型和p型晶体管的概念讲解晶体管的导电特性3.2 半导体二极管的基本原理介绍半导体二极管的结构和工作原理解释PN结的概念和特性讲解二极管的导电特性第四章：半导体器件的特性与测量4.1 晶体管的特性介绍晶体管的主要参数，如电流放大倍数、截止电流等解释晶体管的转移特性、输出特性和开关特性4.2 半导体二极管的特性介绍半导体二极管的主要参数，如正向压降、反向漏电流等解释二极管的伏安特性、温度特性和频率特性第五章：半导体器件的应用5.1 晶体管的应用介绍晶体管在放大电路、开关电路和模拟电路中的应用解释晶体管在不同应用电路中的作用和性能要求5.2 半导体二极管的应用介绍半导体二极管在整流电路、滤波电路和稳压电路中的应用解释二极管在不同应用电路中的作用和性能要求第六章：场效应晶体管（FET）6.1 FET的基本结构和工作原理介绍FET的结构类型，包括MOSFET、JFET等解释FET的工作原理和导电机制讲解FET的输入阻抗和输出阻抗6.2 FET的特性介绍FET的主要参数，如饱和电流、跨导、漏极电流等解释FET的转移特性、输出特性和开关特性分析FET的静态和动态特性第七章：双极型晶体管（BJT）7.1 BJT的基本结构和工作原理介绍BJT的结构类型，包括NPN型和PNP型解释BJT的工作原理和导电机制讲解BJT的输入阻抗和输出阻抗7.2 BJT的特性介绍BJT的主要参数，如放大倍数、截止电流、饱和电流等解释BJT的转移特性、输出特性和开关特性分析BJT的静态和动态特性第八章：半导体存储器8.1 动态随机存储器（DRAM）介绍DRAM的基本结构和工作原理解释DRAM的存储原理和读写过程分析DRAM的性能特点和应用领域8.2 静态随机存储器（SRAM）介绍SRAM的基本结构和工作原理解释SRAM的存储原理和读写过程分析SRAM的性能特点和应用领域第九章：半导体集成电路9.1 集成电路的基本概念介绍集成电路的定义、分类和特点解释集成电路的制造工艺和封装方式9.2 集成电路的设计与应用介绍集成电路的设计方法和流程分析集成电路在电子设备中的应用和性能要求第十章：半导体器件的测试与故障诊断10.1 半导体器件的测试方法介绍半导体器件测试的基本原理和方法解释半导体器件测试仪器和测试电路10.2 半导体器件的故障诊断介绍半导体器件故障的类型和原因讲解半导体器件故障诊断的方法和步骤第十一章：功率半导体器件11.1 功率二极管和晶闸管介绍功率二极管和晶闸管的结构、原理和特性分析功率二极管和晶闸管在电力电子设备中的应用11.2 功率MOSFET和IGBT介绍功率MOSFET和IGBT的结构、原理和特性分析功率MOSFET和IGBT在电力电子设备中的应用第十二章：光电器件12.1 光电二极管和太阳能电池介绍光电二极管和太阳能电池的结构、原理和特性分析光电二极管和太阳能电池在光电子设备中的应用12.2 光电晶体管和光开关介绍光电晶体管和光开关的结构、原理和特性分析光电晶体管和光开关在光电子设备中的应用第十三章：半导体传感器13.1 温度传感器和压力传感器介绍温度传感器和压力传感器的结构、原理和特性分析温度传感器和压力传感器在电子测量中的应用13.2 光传感器和磁传感器介绍光传感器和磁传感器的结构、原理和特性分析光传感器和磁传感器在电子测量中的应用第十四章：半导体器件的可靠性14.1 半导体器件的可靠性基本概念介绍半导体器件可靠性的定义、指标和分类解释半导体器件可靠性的重要性14.2 半导体器件可靠性的影响因素分析半导体器件可靠性受材料、工艺、封装等因素的影响14.3 提高半导体器件可靠性的方法介绍提高半导体器件可靠性的设计和工艺措施第十五章：半导体器件的发展趋势15.1 纳米晶体管和新型存储器介绍纳米晶体管和新型存储器的研究进展和应用前景15.2 新型半导体材料和器件介绍石墨烯、碳纳米管等新型半导体材料和器件的研究进展和应用前景15.3 半导体器件技术的未来发展趋势分析半导体器件技术的未来发展趋势和挑战重点和难点解析重点：1. 半导体的基本概念、分类和特点。
半导体材料硅的基本性质一．半导体材料1.1 固体材料按其导电性能可分为三类：绝缘体、半导体及导体，它们典型的电阻率如下：图1 典型绝缘体、半导体及导体的电导率范围1.2 半导体又可以分为元素半导体和化合物半导体，它们的定义如下：元素半导体：由一种材料形成的半导体物质，如硅和锗。
化合物半导体：由两种或两种以上元素形成的物质。
1) 二元化合物GaAs ― 砷化镓SiC ― 碳化硅2) 三元化合物AlGa11As ― 砷化镓铝AlIn11As ― 砷化铟铝1.3 半导体根据其是否掺杂又可以分为本征半导体和非本征半导体，它们的定义分别为：本征半导体：当半导体中无杂质掺入时，此种半导体称为本征半导体。
非本征半导体：当半导体被掺入杂质时，本征半导体就成为非本征半导体。
1.4 掺入本征半导体中的杂质，按释放载流子的类型分为施主与受主，它们的定义分别为：施主：当杂质掺入半导体中时，若能释放一个电子，这种杂质被称为施主。
如磷、砷就是硅的施主。
受主：当杂质掺入半导体中时，若能接受一个电子，就会相应地产生一个空穴，这种杂质称为受主。
如硼、铝就是硅的受主。
图1.1 （a）带有施主（砷）的n型硅 (b)带有受主（硼）的型硅1.5 掺入施主的半导体称为N型半导体，如掺磷的硅。
由于施主释放电子，因此在这样的半导体中电子为多数导电载流子（简称多子），而空穴为少数导电载流子（简称少子）。
如图1.1所示。
掺入受主的半导体称为P型半导体，如掺硼的硅。
由于受主接受电子，因此在这样的半导体中空穴为多数导电载流子（简称多子），而电子为少数导电载流子（简称少子）。
如图1.1所示。
二．硅的基本性质 1.1 硅的基本物理化学性质硅是最重要的元素半导体，是电子工业的基础材料，其物理化学性质（300K）如表1所示。
性质原子序数原子量原子密度晶体结构晶格常数熔点密度(固/液) 介电常数本征载流子浓度本征电阻率电子迁移率符号 Z M a Tm ? ?0 单位个/cm3 ? ℃g/ cm 个/ cm3 ?3硅（Si） 14 28.085 5.00×1022 金刚石型 5.43 1420 2.329/2.533 11.9 1.5×1010 2.3×105 1350 ni ?i ・cm ?n cm2/(V・S) 空穴迁移率电子扩散系数空穴扩散系数禁带宽度（25℃）导带有效态密度价带有效态密度器件最高工作温度1.2 硅的电学性质硅的电学性质有两大特点：?p cm2/(V・S) cm/S cm2/S eV cm-3 cm ℃ -32480 34.6 12.3 1.11 2.8×10191.04×10 250 19Dn Dp Eg Nc Nv 表1 硅的物理化学性质（300K）一、导电性介于半导体和绝缘体之间，其电阻率约在10-4～1010?・cm二、导电率和导电类型对杂质和外界因素（光热，磁等）高度敏感。
硅半导体材料硅半导体是一种常见的半导体材料，具有广泛的应用领域，包括电子、光电子、太阳能电池等。
硅半导体的特性和制备工艺对其性能和应用具有重要影响，下面将对硅半导体材料的特性和制备工艺进行介绍。
首先，硅半导体材料具有良好的半导体特性。
硅是周期表中的第14号元素，具有4个价电子，可形成稳定的共价键晶体结构。
在这种结构中，硅原子通过共享电子形成晶格，形成了半导体材料的基本结构。
此外，硅半导体材料的能隙适中，具有较高的载流子迁移率和较低的禁带宽度，适合用于制备各种电子器件。
其次，硅半导体材料的制备工艺多样。
常见的硅半导体制备工艺包括单晶硅生长、多晶硅生长、硅薄膜制备等。
单晶硅生长是通过气相沉积或溶液法在单晶硅衬底上生长单晶硅薄片，具有高纯度和良好的晶体质量，适合用于集成电路和太阳能电池等高性能器件的制备。
多晶硅生长是通过气相沉积或溶液法在多晶硅衬底上生长多晶硅薄片，具有较低的制备成本和良好的柔韧性，适合用于太阳能电池和柔性电子器件的制备。
硅薄膜制备是通过物理气相沉积或化学气相沉积在玻璃或塑料基底上生长硅薄膜，具有较低的制备成本和良好的透明性，适合用于光电子器件和柔性电子器件的制备。
最后，硅半导体材料的应用广泛。
硅半导体材料广泛应用于集成电路、光电子器件、太阳能电池、传感器等领域。
集成电路是利用硅半导体材料制备的微电子器件，具有高集成度、高性能和低功耗的特点，广泛应用于计算机、通信、消费电子等领域。
光电子器件是利用硅半导体材料制备的光电探测器、激光器、光纤通信器件等，具有高灵敏度、高速度和低损耗的特点，广泛应用于通信、医疗、工业等领域。
太阳能电池是利用硅半导体材料制备的光电转换器件，具有高转换效率和长寿命的特点，广泛应用于太阳能发电系统、户用光伏系统等领域。
传感器是利用硅半导体材料制备的压力传感器、温度传感器、光学传感器等，具有高灵敏度、高稳定性和低成本的特点，广泛应用于汽车、工业、医疗等领域。
综上所述，硅半导体材料具有良好的半导体特性，多样的制备工艺和广泛的应用领域，是一种重要的半导体材料。
