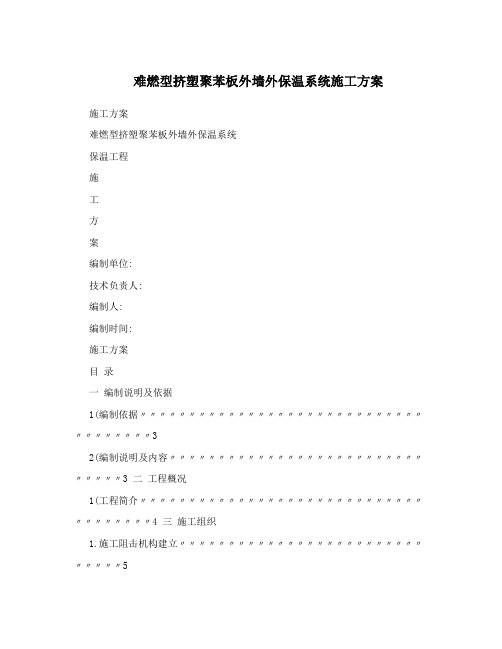

难燃型挤塑聚苯板外墙外保温系统施工方案施工方案难燃型挤塑聚苯板外墙外保温系统保温工程施工方案编制单位:技术负责人:编制人:编制时间:施工方案目录一编制说明及依据1(编制依据〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃32(编制说明及内容〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃3 二工程概况1(工程简介〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃4 三施工组织1.施工阻击机构建立〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃52.施工组织的启动与高效动作〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃53.施工组织机构高效运作保障措施〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃74.工程管理流程及目标〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃8 四施工准备1.组织学习图纸～进行会审〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃122.编制施工方案、进度计划、资金使用计划〃〃〃〃〃〃〃〃〃〃123.技术施工准备〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃134.施工前对基层的要求和标准〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃14 五系统特点与技能〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃15 六施工工艺1.系统的施工程序〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃182.施工条件〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃193.施工要点〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃204.施工图集〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃24 七质量标准〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃26 八技术质量保证措施及经验〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃29 九成品保护措施〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃31 十安全文明施工1.安全施工〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃312.环保措施、文明施工〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃343.外墙节能检验批划分及原材料试压件的留臵图〃〃〃〃〃〃36 十一安全生产紧急员措施〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃372施工方案第一章编制说明及依据1.1 编制依据1.1.1 《重庆市居住建筑节能设计标准》,DB 50/5024-2002,1.1.2 《民用建筑热工设计规范》 GB 50176-20021.1.3 《民用建筑节能设计标准》,采暖居住建筑部分,JGJ26-951.1.4 《夏热冬冷地区居住建筑节能设计标准》 JGJ134-20011.1.5 《夏热冬冷地区居住建筑节能设计标准》 JGJ75-20031.1.6 《公共建筑节能设计标准》 GB50189-20051.1.7 《外墙外保温施工技术规程》 JGJ 144-20041.1.8 《建筑节能工程施工质量验收规范》 GB 50411-20071.1.9 《建筑工程施工质量验收统一规范》 GB 50300-20131.1.10 《墙体节能建筑构造图集,一,》 06J123-20061.1.11 《建筑装饰装修工程质量验收规范》 GB 50210-20111.1.12 《建筑施工高处作业安全技术规范》 JGJ80-911.2编制说明及内容1(针对施工进度计划、施工机械设备、劳动力计划、主要项目施工方法、工程质量保证对本工程实际情况的要求～在施工组织设计中我们把施工总体目标、工期保证措施、安全文明施工保证措施、防止噪音及环境保护措施、推广应用新工艺、新技术、新材料在本施工组织设计中作为重点阐述～其他常规性施工项目的施工方法仅作了一般性阐述～以体现本施工组织设计的全面性、可行性、科学性和针对性。
外墙保温挤塑板施工工艺聚苯板(挤塑板)墙体保温体系施工方案一、施工条件1、基层墙体及找平层应干燥且验收合格。
结构工程验收完毕，质量达到验收标准，外门、窗口安装完毕，外墙面的雨水管卡、预埋铁件、空调眼、设务穿墙管道提前安装完毕，并留出保温层厚度，方可进行外保温施工。
2、剪力墙平整度用1m靠尺检查，最大偏差大于4?时应用1:3建筑胶水泥砂浆找平。
3、砌体墙用20?厚1:3水泥砂浆找平。
4、施工现场环境温度和墙体表面温度在施工及施工后24小时内不得低于5摄氏度，风力不得大于5级。
5、下雨施工时应采取有效措施，防止雨水冲刷墙面。
6、施工面应避免阳光直射，必要时在脚手架上设临时遮阳设施。
7、墙身施工过程中，所采取的保护措施，应待泛水密封膏等永久保护构造，按要求施工完毕后，方可拆除。
8、作业现场应通水通电，并保持作业环境清洁。
二、施工工具准备1、搅拌灰盘、灰斗，垂直运输机具(外用施工电梯或提升架)，水平运输手推车，冲击钻等。
2、常用抹灰工具及抹灰检测工具，放线工具、线锤、水桶、剪子、铁锨、扫帚、托线板、方尺、钢板尺等。
3、电线、接线板等辅助施工材料。
三、施工流程基层处理测量、放线配制粘结砂浆材料准备抹第二遍砂浆复合网格布粘贴保温板抹第一遍抹面砂浆面层施工三、施工工序1、弹控制线根据建筑立面设计和外墙外保温技术要求，在墙面弹出外门窗水平、垂直控制线及伸缩缝线、装饰缝等。
2、挂基准线在建筑外墙大角(阳角、阴角)及其它必要处挂垂直基准钢线，每个楼层适当位置挂水平线，以控制聚苯板的垂直度和平整度。
3、配制聚合物粘结砂浆根据生产厂家使用说明书提供的配合比配制，专人负责，严格计量，机械搅拌，确保搅拌均匀。
拌好的胶粘剂在静停10分钟后还需经二次搅拌才能使用。
配好的料注意防晒避风，以免水分蒸发过快。
一次配制量应在可操作时间内用完。
4、粘贴翻包网格布网格布应在下列系统终端部位进行翻包。
门窗洞口，管道或其它设备需穿墙的洞口处。
挤塑聚苯板保温施工方案1. 引言本文档将介绍使用挤塑聚苯板进行保温施工的方案。
挤塑聚苯板作为一种常见的保温材料，具有优良的隔热性能和抗压性能，在建筑工程中得到了广泛应用。
通过本方案的实施，能够有效保护建筑物的热能损失，提高建筑物的节能水平。
2. 材料准备在进行挤塑聚苯板保温施工之前，需要准备以下材料：•挤塑聚苯板：根据需要选择适当规格和厚度的挤塑聚苯板。
•专用胶粘剂：用于固定挤塑聚苯板。
•打孔工具：用于开孔，便于固定挤塑聚苯板。
•封边材料：用于处理挤塑聚苯板的边缘。
3. 施工步骤3.1 表面处理在进行挤塑聚苯板保温施工之前，需要对建筑物墙面进行表面处理，确保墙面平整、干净。
如果墙面有明显的凹凸不平，需要进行修补。
3.2 挤塑聚苯板固定首先，根据建筑物的保温要求，选择适当规格和厚度的挤塑聚苯板。
将挤塑聚苯板放置在墙面上，使用专用胶粘剂将其固定在墙面上。
要注意确保挤塑聚苯板与墙面紧密贴合，避免出现空隙。
3.3 孔洞处理在固定好挤塑聚苯板之后，使用打孔工具在挤塑聚苯板上进行开孔处理。
这些孔洞将用于固定建筑物其他部分的连接件，如门窗、水电管道等。
开孔的位置和尺寸应符合实际需求，并确保孔洞的边缘光滑。
3.4 边缘封闭挤塑聚苯板的边缘需要进行封闭处理，以提高保温效果和板材的稳固性。
使用封边材料对挤塑聚苯板的边缘进行封闭，确保边缘平整，并与墙面紧密贴合。
4. 安全注意事项在进行挤塑聚苯板保温施工时，需要注意以下安全事项：•使用专用胶粘剂时，应注意防止误触皮肤和眼睛，再施工过程中应佩戴防护手套和眼镜。
•使用打孔工具时，应注意安全保护措施，避免意外伤害。
•在施工过程中，应注意防火安全，禁止使用明火。
5. 施工质量控制为了确保挤塑聚苯板保温施工的质量，可以采取以下措施：•在施工前，对墙面进行充分检查和准备，确保表面平整、干净。
•在挤塑聚苯板固定过程中，要确保板材与墙面紧密贴合，避免出现空隙。
•在打孔处理时，要注意控制孔洞的尺寸和位置，确保符合实际需要，并保证孔洞边缘光滑。
外墙PS挤塑聚苯板保温板施工方案
一、施工前准备
在进行外墙PS挤塑聚苯板保温板的施工前，需做好充分准备工作，包括：
1.确认施工图纸和设计要求，了解挤塑聚苯板的规格和要求。
2.确定施工人员的数量和施工计划，合理安排施工顺序。
3.准备好所需的施工材料和工具，包括挤塑聚苯板、粘结剂、角尺、切割工具等。
二、施工步骤
1.基层处理
–外墙基层应平整、无浮力、结构牢固，基层表面应无脱模剂和其它松散物。
–清除基层表面上的尘土和杂物，在基层上刷涂底漆，提高基层与PS挤塑聚苯板的粘结强度。
2.PS挤塑聚苯板切割
–根据设计要求和测量结果将PS挤塑聚苯板切割成所需尺寸。
–注意切割平整，边角整齐，确保施工质量。
3.粘贴PS挤塑聚苯板
–在PS挤塑聚苯板的背面均匀涂抹粘结剂。
–将PS挤塑聚苯板按设计要求粘贴在基层上，确保密实牢固，施工垂直水平。
4.接缝处理
–PS挤塑聚苯板之间的接缝应处理垂直、水平、整齐，采用特定接缝处理材料进行填充，确保保温效果。
5.抹面处理
–在PS挤塑聚苯板上涂抹抹面砂浆，形成平整的外墙表面。
–抹面砂浆应达到设计要求的强度和平整度。
三、验收及保养
1.完成施工后，应进行工程验收，检查施工质量是否符合设计要求。
2.完工后的外墙PS挤塑聚苯板保温板需进行定期保养，避免外力损伤和水分侵蚀。
四、施工安全
1.施工现场应设置警示标识，落实安全防护措施。
2.作业人员应穿着符合要求的安全防护装备，注意安全施工。
以上为外墙PS挤塑聚苯板保温板施工方案，希望能对施工过程有所帮助，确保施工质量和安全。
挤塑聚苯乙烯泡沫板外墙外保温施工工法1 前言外墙外保温成为目前大力推广的建筑保温节能技术，外保温层包在主体结构的外侧，能够保护主体结构，延长建筑物的寿命；外保温有效减少了建筑结构的热桥，消除了墙面的“冷凝”现象，提高了居住的舒适度。
挤塑聚苯乙烯泡沫板是以聚苯乙烯树脂加上其他的原辅料与聚合物，通过加热混合同时注入催化剂，然后挤塑压出成型的硬质泡沫塑料板。
这种泡沫板可以有效阻止包含水蒸气的水分子的渗透，即使在遭到机械破坏或表面处于拉毛状态，也能有效地维持较低的吸水性，很少发生老化现象，它具有很低的导热系数和很高的抗压强度，具有高效保温效能。
挤塑聚苯乙烯泡沫板外墙外保温技术是实现建筑节能的有效方式之一。
2 工法特点该工法主要特点有三点：一、通过网格布翻包处理等方法合理地消除了缝隙之间的热桥，解决了这些部位容易出现裂缝的问题。
二、保温层与结构连接好，施工方便，工序衔接紧凑。
三、在门窗口节点、装饰线、变形缝、弧形阳台等部位采取合理的施工方法，避免这些部位出现空鼓等质量通病。
3 施工工艺3.1工艺原理保温板施工前清理基层墙面，在粘贴挤塑聚苯乙烯泡沫板的墙面涂刷界面剂，在洞口、勒角、阳台等部位进行网格布翻包处理，挤塑聚苯乙烯泡沫板在涂好粘结砂浆后粘贴在墙面上，待挤塑聚苯乙烯泡沫板粘结牢固后安装锚固件，然后用界面剂来增强挤塑板与聚合物砂浆的粘结力，待界面剂晾干至不粘手后将配制好的聚合物砂浆均匀地涂抹在挤塑聚苯乙烯泡沫板上，平铺压埋网格布，在底层聚合物水泥浆凝固前不粘手时再抹面层聚合物水泥浆找平压光，最后使用滚涂法施工面层涂料。
3.2工艺流程工艺流程如下：基层墙面处理→涂刷基层界面剂→涂刷界面剂→配制聚合物砂浆→网格布翻包处理→粘贴挤塑聚苯乙烯泡沫板→安装锚固件→涂刷面层界面剂→抹底层聚合物砂浆→铺设网格布→抹面层聚合物砂浆→涂刷饰面涂料3.3基层墙面处理在保温板施工前，必须清理墙体基层上残留的浮灰、脱模剂油污等，同时，对剪力墙表面的混凝土凸起、空鼓和疏松等部位进行处理，外墙上各种施工时预留的孔洞应填塞密实。

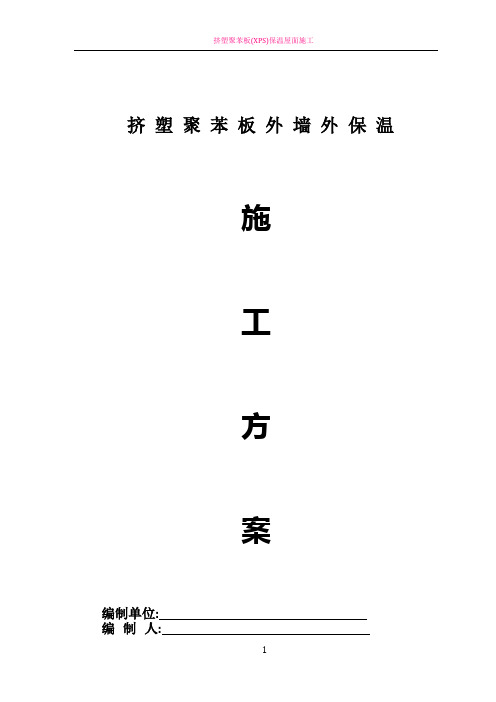

挤塑聚苯板外墙外保温施工方案编制单位:编制人:审核人:审批人:一、编制依据：1.1、《难燃型挤塑聚苯板建筑外保温系统应用技术规程》DBJ50/T-159-20131.2、10CJ16 挤塑聚苯乙烯泡沫塑料板保温系统建筑构造1.3、《外墙外保温工程技术规程》JGJ144-20081.4、《外墙外保温构造图集一》10J1211.5、《建筑节能施工质量验收规范》GB50411-20071.6、该工程建筑节能设计图纸、施工合同及相关法律法规、质量规范要求二、工程设计概况本工程外墙保温工程，挤塑板厚度为20mm。
挤塑板玻纤网格布聚合物砂浆做法外保温系统由界面砂浆、胶粘剂、难燃型挤塑聚苯板（以下简称挤塑板）、塑料锚栓、玻璃纤维网格布（以下简称网格布）和抹面胶浆组成。
首先基层处理完成后抹1~2mm界面砂浆，第二步粘结砂浆把挤塑板粘贴并用塑料锚栓固定在基层墙体上形成保温层，第三步在挤塑板面刮抹薄层抹面胶浆，在其上铺贴网格布，在网格布上再刮抹面胶浆形成表面保护层。
保护层干燥后，再按设计要求进行饰面。
三、材料要求3.1、挤塑板薄抹灰外墙外保温系统指置于建筑物外墙外侧的保温及饰面系统，是由挤塑板、胶粘剂和必要时使用的锚栓、抹面胶浆和耐碱网格布及涂料等组成的系统产品，其性能指标应符合下表要求：3.2、胶粘剂，专用于把挤塑板粘接到基层墙体上的工业产品；其性能指标应符3.3、挤塑板，保温材料；专指采用符合10CJ16 挤塑聚苯乙烯泡沫塑料板保温系统建筑构造制作的板材；挤塑板出厂前应在自然条件下陈化42d或在60℃蒸汽中陈化5d。
其主要性能指标及允许偏差应符合下表要求：3.4、抹面胶浆，由水泥基或其他无机胶凝材料、高分子聚合物和填料等材料组成，薄抹在粘贴好的膨胀挤塑板外表面，用以保证薄抹灰外保温系统的机械强度和3.5、耐碱玻纤网格布，是由表面涂覆耐碱防水材料的玻璃纤维网格布制成，埋入抹面胶浆中，形成薄抹灰增强防护层，用以提高防护层的机械强度和抗裂性；3.6、锚栓，把挤塑板固定于基层墙体的专用连接件，由具有防腐性能的金属螺3.7、其它材料：外墙外保温工程用勾缝剂、密封胶、密封条、护角条、盖口条、柔性饰面块材用粘结材料等应分别符合相应产品标准要求。
XPS挤塑聚苯板外墙外保温施工方案XPS挤塑聚苯板是目前外墙外保温的一种常用材料，具有优良的保温性能和耐久性。
在进行XPS挤塑聚苯板外墙外保温施工时，需要进行一系列的工序和措施，以确保施工质量和效果。
下面将详细介绍XPS挤塑聚苯板外墙外保温的施工方案。
一、施工准备1.确定施工现场：施工前需要确定好施工现场，清理垃圾和杂物，保证施工环境整洁。
2.准备材料：准备好所需的XPS挤塑聚苯板、胶水、螺丝等施工所需材料。
3.准备工具：准备好切割机、胶枪、水平仪、钢尺等施工所需工具。
4.安全防护：施工人员需佩戴好安全帽、手套、口罩等防护用具。
二、施工步骤1.基层处理：对施工基层进行清理，确保平整、干燥、无尘。
如有裂缝和洞口应先修补。
2.排线定位：根据外墙尺寸和保温要求，利用水平仪在墙面上做出水平和垂直的标线。
3.喷涂胶水：在XPS挤塑聚苯板背面均匀喷涂胶水，确保胶水均匀粘贴。
4.粘贴XPS挤塑聚苯板：根据标线，将涂有胶水的XPS挤塑聚苯板粘贴在墙面上，用螺丝进行固定。
5.接缝处理：XPS挤塑聚苯板之间的接缝需要用专用的密封胶进行填充，确保保温层的密封性。
6.规整表面：用切割机将XPS挤塑聚苯板边缘切割整齐，使外墙表面平整。
7.批刮保温灰浆：在XPS挤塑聚苯板表面批刮一层保温灰浆，增加外墙保温层的牢固性。
8.防护层处理：在保温灰浆表面做好抗裂网布的处理，再进行防护层的施工，增加外墙保温层的防水性和耐久性。
9.表面装饰：根据设计需求选择合适的外墙装饰材料，进行表面的装饰施工。
三、施工注意事项1.施工环境：XPS挤塑聚苯板外墙外保温施工需在干燥、无风的天气条件下进行。
2.施工质量：保温层的粘贴和固定必须牢固可靠，表面平整，无空鼓和开裂。
3.施工工具：务必使用专业的施工工具，避免使用生锈或损坏的工具。
4.施工阶段：施工过程中需按照先基层处理，再XPS挤塑聚苯板粘贴，最后防护层处理的顺序进行，确保施工进度和效果。
通过以上施工方案，可以确保XPS挤塑聚苯板外墙外保温施工的顺利进行和工程质量的达标。
挤塑聚苯板保温施工方案
挤塑聚苯板保温是一种常用的建筑保温材料，具有良好的保温隔热效果。
下面是一份挤塑聚苯板保温施工方案，供参考。
1. 工程准备：
a. 确定保温区域，清理施工现场，确保基底干净平整。
b. 准备好所需的挤塑聚苯板及相关工具材料。
2. 基底处理：
a. 如果基底有裂缝或不平整的情况，应先修补处理。
b. 清除基底表面的松动物质和灰尘，用刷子刷洗基底面。
3. 粘贴胶层：
a. 将胶粘剂均匀涂在基底表面，确保胶层厚度均匀。
b. 注意胶层的粘结强度，避免出现空鼓或脱离现象。
4. 填充施工：
a. 将挤塑聚苯板切割成所需尺寸，粘贴在胶层上。
b. 注意板与板之间的缝隙，缝隙应保持一定的宽度（约
10mm）以便于胶层填充。
5. 粘贴板固定：
a. 在聚苯板边缘固定用的地方，使用机械固定方法，如铆钉、射钉等。
b. 确保固定牢固，避免板材松动或脱落。
6. 外墙处理：
a. 在保温层上，涂刷防水层，确保外墙不受雨水侵蚀。
b. 防水层的厚度可根据实际情况进行调整。
7. 装饰层施工：
a. 在外墙保温层上进行装饰层施工，可以选择瓷砖、涂料等
装饰材料。
b. 注意装饰层和保温层之间的粘结，确保装饰层不易脱落。
8. 清理工作：
a. 施工结束后，清理施工现场，将废弃材料和垃圾清除干净。
b. 洗刷施工工具和设备，清洁干净。
以上是一份挤塑聚苯板保温施工方案，保温施工需要根据具体的工程情况进行调整和优化。
在施工过程中，注意安全和质量，确保施工效果达到预期目标。
外墙挤塑聚苯板保温施工方案1.施工前准备工作（1）材料采购：根据施工图纸和设计要求，准备好所需的挤塑聚苯板材料，包括板材的规格、厚度和数量等。
（2）施工工具：准备好所需的工具，如电锯、锤子、刮刀、钉子等。
（3）施工人员：组织好施工队伍，确保施工人员熟悉施工流程和操作要求。
2.基层处理（1）表面清洁：清除墙体表面的尘土、油污等杂物，保证基层表面干净。
（2）裂缝处理：对墙体上的裂缝进行修补，确保基层无明显裂缝。
（3）砂浆处理：若基层存在凹凸不平的情况，可进行砂浆找平。
3.板材安装（1）固定方式：根据建筑设计要求，选择合适的固定方式，如密排、散装、菱形等。
（2）尺寸加工：根据墙体尺寸和形状，使用电锯等工具将板材切割成所需规格。
（3）板材粘贴：先在墙体上涂抹一层保温胶浆，然后将板材粘贴在墙体上，并适当用锤子轻拍使其与墙体贴合。
4.砂浆找平层施工（1）砂浆配制：根据施工要求，按比例调配好水泥砂浆。
（2）砂浆喷涂：使用喷涂机将砂浆均匀喷涂在板材表面，并用刮刀平整。
（3）找平处理：使用找平板将砂浆表面进行平整处理，确保整个表面光滑。
5.表面处理（1）抹灰处理：待找平层砂浆充分干燥后，进行抹灰处理，使外墙表面更加均匀光滑。
（2）涂料施工：选择合适的外墙涂料，进行涂料施工，增加外墙的美观度和防水性能。
6.角部和窗口处理（1）角部处理：在墙角处设置特殊材料或条状聚苯板，增加墙角的强度和耐久性。
（2）窗口处理：在窗口周围设置聚苯板或特殊材料，保证窗口周围的保温性能。
7.后续工作（1）清理工作：施工完成后，清理工地垃圾和杂物，保持施工现场的整洁。
（2）验收检查：对施工质量进行验收检查，确保施工达到设计要求。
综上所述，外墙挤塑聚苯板保温施工方案主要包括基层处理、板材安装、砂浆找平层施工、表面处理、角部和窗口处理、后续工作等步骤。
通过合理的施工方案和细致的施工操作，可以保证外墙保温的效果和质量。
难燃型挤塑聚苯板外墙外保温系统保温工程施工方案编制单位：技术负责人：编制人：编制时刻：目录一编制说明及依据1．编制依据 (3)2．编制说明及内容 (3)二工程概况1．工程简介 (4)三施工组织1.施工阻击机组成立 (5)2.施工组织的启动与高效动作 (5)3.施工组织机构高效运作保障方法 (7)4.工程治理流程及目标 (8)四施工预备1.组织学习图纸，进行会审 (12)2.编制施工方案、进度打算、资金利用打算 (12)3.技术施工预备 (13)4.施工前对基层的要求和标准 (14)五系统特点与技术 (15)六施工工艺1.系统的施工程序 (18)2.施工条件 (19)3.施工要点 (20)4.施工图集 (24)七质量标准 (26)八技术质量保证方法及体会 (29)九成品爱惜方法 (31)十平安文明施工1.平安施工 (31)2.环保方法、文明施工 (34)3.外墙节能查验批划分及原材料试压件的留置图 (36)十一平安生产紧急员方法 (37)第一章编制说明及依据编制依据《重庆市居住建筑节能设计标准》（DB 50/5024-2002）《民用建筑热工设计标准》GB 50176-2002《民用建筑节能设计标准》（采暖居住建筑部份）JGJ26-95《夏热冬冷地域居住建筑节能设计标准》JGJ134-2001《夏热冬冷地域居住建筑节能设计标准》JGJ75-2003《公共建筑节能设计标准》GB50189-2005《外墙外保温施工技术规程》JGJ 144-2004《建筑节能工程施工质量验收标准》GB 50411-2007《建筑工程施工质量验收统一标准》GB 50300-2021《墙体节能建筑构造图集（一）》06J123-2006《建筑装饰装修工程质量验收标准》GB 50210-2020《建筑施工高处作业平安技术标准》JGJ80-91 编制说明及内容1．针对施工进度打算、施工机械设备、劳动力打算、要紧项目施工方式、工程质量保证对本工程实际情形的要求，在施工组织设计中咱们把施工整体目标、工期保证方法、平安文明施工保证方法、避免噪音及环境爱惜方法、推行应用新工艺、新技术、新材料在本施工组织设计中作为重点论述，其他常规性施工项目的施工方式仅作了一样性论述，以表现本施工组织设计的全面性、可行性、科学性和针对性。
挤塑聚苯板外墙外保温体系施工方案一、工程概况本工程位于新郑市龙湖镇河南机电学校院内，建筑面积3629４.2㎡。
本工程外墙外保温采用０5ＹＪ3-7型保温施工体系,根据设计要求选用40ｍm厚挤塑聚苯板，容重为３０kg/m３。
聚合物胶粘剂、抹面砂浆、耐碱玻纤网以及锚栓均应符合ＪG149－2003、ＧＢ／T10801.1-２0０２和ＪGJ144－2０04规范标准和技术要求。
二、施工依据：05YJ3—７挤塑聚苯板外墙外保温构造JＧJ １44-2004 外墙外保温工程技术规程三、施工流程及准备工作1.施工工序:2、施工机具准备：A．搅拌灰盘、灰斗,垂直运输机具（外用施工提升架）,水平运输手推车,冲击钻等。
B．常用抹灰工具及抹灰检测工具，放线工具、线锤、水桶、剪子、铁锨、扫帚、托线板、方尺、钢板尺等。
C.电线、接线板等辅助施工材料。
3、施工作业条件:1、外保温施工温度不小于零上5°C;２、外保温施工时风力不大于5级;3、在外保温施工前，基层墙体处理采用1：3水泥砂浆找平,表面搓毛。
5、结构工程验收完毕，质量达到验收标准，方可进行外保温施工。
四、施工方法外保温施工方法1、基层处理首先将突出墙面的混凝土剔平，混凝土墙面先将表面尘土、污垢清扫干净，外墙采用１:３水泥砂浆找平。
2、挂基准线在建筑外墙大角(阳角、阴角)及其它必要处挂垂直基准钢线,每个楼层适当位置挂水平线，以控制聚苯板的垂直度和平整度。
3、配制聚合物砂浆胶粘剂由生产厂家提供已配制好的聚合物砂浆胶粘材料,专人负责,严格计量，现场机械搅拌,确保搅拌2-3分钟。
拌好的胶粘剂在静停３-5分钟后,还二次搅拌2－3分钟才能使用。
配好的料注意防晒避风，以免水分蒸发过快。
一次配制量应在2小时间内用完。
4、粘贴翻包网格布凡在粘贴的挤塑板侧边外露处（如伸缩缝、建筑沉降缝、温度缝等缝线两侧、门窗口处）,都应做网格布翻包处理。
(见下图）5、粘贴挤塑板外保温用挤塑板标准尺寸为６０0mｍ×12０0mｍ，非标准尺寸或局部不规则处可现场裁切,但必须注意切口板面垂直。
整块墙面的边角处应用最小尺寸超过３00mm的聚苯板。
采用粘结方式固定挤塑板,其粘结方式采用条点法。
应保证粘结面积不小于30℅。
排版时按水平顺序排列,上下错缝粘结，阴阳角处应做错茬处理。
粘板应用专用工具轻柔、均匀挤压挤塑板,随时用2m靠尺和托线板检查平整度和垂直度。
粘板时注意清除板边溢出的胶剂,使板与板之间无“碰头灰”。
板缝拼严,缝宽超出２mｍ时用相应厚度的挤塑片填塞。
拼缝高差不大于1．５ mm，否则应用砂纸或专用打磨机具打磨平整。
阴角做法6、锚固件固定设计要求用机械锚固件固定聚苯板时,锚固件安装应至少在胶粘剂使用24h后进行,用电锤(冲击钻)在聚苯板表面向内打孔,孔径视锚固件直径而定,进墙深度不得小于设计要求。
拧入或敲入锚固钉,钉头和园盘不得超出板面，锚固件数量每块板4个。
固定件采用超韧尼龙制作,尾部部设有回拧锚固件,锚固深度为基层内５0mｍ.7、配制抹面砂浆按照生产厂家提供的配合比配抹面砂浆，做到计量准确,机械二次搅拌,搅拌均匀。
配好的料注意防晒避风，一次配制量应控制在可操作时间内用完,超过可操作时间后不准再度加水（胶）使用。
8、抹底层抹面砂浆聚苯板安装完毕检查验收后进行聚合物砂浆抹灰。
抹灰分底层和面层两次。
在聚苯板面抹底层抹面砂浆，厚度 2 ｍm。
同时将翻包网格布压入砂浆中。
门窗口四角和阴阳角部位所用的增强网格布随即压入砂浆中。
9、贴压网格布将网格布绷紧后贴于底抹面砂浆上，用抹子由中间向四周网格布压入砂浆的表层，要平整压实,严禁网格布皱褶。
网格布不得压入过深，表面必须暴露在底层砂浆之外。
单张网格布长度不宜大于6 ｍ。
铺贴遇有搭接时，必须满足横向100 mm、纵向８0 ｍｍ的搭接长度要求。
10、抹面层抹面砂浆在底层抹面砂浆凝结前再抹一道抹面砂浆罩面,厚度1.２ mｍ，仅以覆盖网格布、微见网格布轮廓为宜。
面层砂浆切忌不停揉搓,以免形成空鼓。
砂浆抹灰施工间歇应在自然断开处，方便后续施工的搭接,如伸缩、阴阳角、挑台等部位。
在连续墙面上如需停顿,面层砂浆不应完全覆盖已铺好的网格布，需与网格布、底层砂浆呈台阶形坡茬,留荐间距不小于150 mm，以免网格布搭接处平整度超出偏差。
11、“缝”的处理外墙外保温可设置伸缩缝、装饰缝。
在结构沉降缝、温度缝处出应做相应处理。
留设伸缩缝时,分格条应在进行抹灰工序时就放入,等砂浆初凝后起出,修整缝边。
缝内填塞发泡聚乙烯圆棒(条）作背衬,直径或宽度为缝完的1.3倍,再分两次勾填建筑密封膏,深度为缝宽的5０~７0％。
沉降缝与温度缝根据缝宽和位置设置金属盖板,以射钉或螺比紧固。
12、装饰线条做法装饰缝应根据建筑设计立面效果处理凹型或凸型。
凸型称为装饰线,以聚苯板来体现为宜，此处网格布与抹面砂浆为断开。
粘贴聚苯板时,先弹线标明装饰线条位置，将加工好的聚苯板线条粘于相应位置。
线条突出墙面超过100 mｍ时，需加设机械固定件。
线条表面按普通外保温抹面做法处理。
凹型称为装饰缝，用专用工具在聚苯板上刨出凹槽再抹防护层砂浆。
13、成品保护〕外保温施工完成后,后续工序与其它正在进行的工序应注意对成品进行保护。
14、破损部位修补因工序穿插,操作失误或使用不当致使外保温系统出现破损的,按如下程序进行修补。
1）用锋利的刀具剜除破损处,剜除面积略大于破损面积，形状大致整齐。
注意防止损坏周围的抹面砂浆、网格布和聚苯板。
清除干净残余的胶粘剂和聚苯板碎粒。
2）切割好一块规格、形状完全相同的聚苯板，在背面涂抹厚度适当的胶粘剂，塞入破损部位基层墙体粘牢,表面与周围聚苯板齐平。
3）仔细把破损部位四周约10０ｍｍ宽度范围内的涂料和面层抹灰砂浆磨掉。
注意不得伤及网格布,不得损坏底层抹面砂浆。
如果不小心切断了网格布，打磨面积应继续向外扩展。
如造成底层抹面砂浆破碎,应抠出碎块。
4）在修补部位四周贴胶纸带，以防造成污染。
5）用抹面砂浆补齐破损部位的底层抹面砂浆,用湿毛刷清理不整齐的边缘。
对没有新抹砂浆的修补部位作界面处理。
6）剪一块面积略小于修补部位的网格布（玻纤方向横平竖直)，绷紧后紧密粘贴到修补部位上，确保与原网格布的搭接宽度不小于80mｍ。
7）从修补部位中心向四周抹面层抹面砂浆，做到与周围面层顺平。
防止网格布移位、皱褶。
用湿毛刷修整周边不规则处。
8）待抹面砂浆干燥后,在修补部位补做外饰面，其纹路、色泽尽量与周围饰面一致。
9）待外饰面干燥后，撕去胶纸带二、施工进度计划1、工期根据工地要求及天气情况完工，如有特殊情况工期顺延。
2、按照甲方开工日期提前两天进入现场，进行施工准备。
按国家验收标准要求进行施工、验收、确保工程质量和工期要求。
3、施工现场拟设立项目部一个，配施工安装队，施工人数根据工期要求和总包方的具体安排进行调整。
4、分包方委派现场经理一名,负责与总包方的全面协调与工程的全面管理。
技术经理一名,负责填写施工日记、质量验收，并负责工程质量的全面指导与监督。
工长一名，进行施工人员的总调配。
安全员一名,负责施工人员的安全检查和监督。
电工一名,负责机械、设备电路连接与安全检查。
材料保管人员一名,进行材料的入库、出库调配。
5、分包方遵守现场制定的一切安全管理措施和规定,服从总承包方对分包方的管理要求，和总包方密切合作,把外保温工程质量,达到优质工程标准。
6、施工程序根据工程进度及现场情况,采取单组双向交叉“流水”作业的方式,即安装聚苯板由下往上施工,抹灰由上往下施工；常温施工时流入间隔４8小时以上。
三、确保工程质量的技术组织措施1、质量目标，按本工地的优质工程级别交工2、施工过程中的质量控制要点1）严格按照施工程序进行施工;2）根据对影响工程质量的关键特性，关键部位及重要影响因素设控制点的原则，对施工工序中的每一道工序进行验收,基层的平整，聚苯板的粘结面积,锚固钉数量,网格布的嵌入及翻包，窗口及伸缩缝,沉降缝部痊的处理等，每一道工序验收合格后方可进行下一道工序的施工。
3）建立高效灵敏的质量信誉反馈体系,工地现场的技术指导员作为信息中心负责收集,整理和传递质量动态信息给公司技术部经理,技术部经理对异常信息迅速作出反应,并将新的指令信息传递给执行人员（现场技术指导员)调整施工部署,纠正偏差,形成一个反应迅速,畅通无阻封闭式信息网。
4）场技术指导员对每进场的每一批材料进行验收，根据经验判断进场材料的质量，如发现异常,立即送有关部门进行检验。
3、施工质量检验标准1）施工后表面要求平整、洁净，颜色均匀，无抹纹，线角和灰线垂直平整,方正、清晰美观,无明显接茬，基本达到初装修的要求。
2）护角表面光滑、平顺，门窗框与墙体缝隙必须填塞密实，表面平整,所有阴阳角,门窗及阳台处必须方正、垂直。
3）本保温体系采用粘结为主,必须保证每块聚苯板与墙面的总粘结面积不小于3０％,同时要求聚苯板必须与墙面粘结牢固，无松动和虚粘现象, 2４米内锚固件数每平方不低于4个。
4）聚苯板安装必须上下错缝，聚苯板应挤紧拼严,不得有“碰头灰”,超出2ｍｍ的缝隙应用相应宽度的聚苯板薄片填塞，不得用砂浆填塞。
5）聚苯板安装的允许偏差必须符合下表6）网格布应横向铺设,压贴密实，不得有空鼓、皱褶、翘曲、外露等现象。
搭接宽度左右不得小于100 mm,上下不得小于80 mm。
7）保温抹面砂浆总厚度在3．２ mm。
4、完工后的质量控制要点1）在工程交付使用的一年内,由工程项目负责人带领有关人员回访,听取使用单位对工程质量的意见。
2）如有因材料及施工原因造成的质量问题,负责无偿保修。
对于其它原因造成的质量问题协助建设单位或其它承包单位进行处理，并进行必要的技术服务。
四、施工要点1、耐碱玻纤网翻包：门窗洞口、变形缝两侧等处的挤塑聚苯板上预粘耐碱玻纤网，总宽度200mm+板厚，翻包部分宽度为100mm,具体做法如下：耐碱玻纤网裁剪长度为２0０mm＋板厚。
首先在翻包部位抹长度为100mｍ、厚度为2mmd专用聚合物砂浆,然后压入１０0mm长的耐碱玻纤网，余下的甩出备用。
2、为粘结方法为挑点法：用抹子在每块聚苯板周围延边抹宽5０mｍ、厚10mｍ的粘结砂浆，再在聚苯板分隔区内抹直径为100mm(80mm）、厚度为１０ｍm的灰饼（见下图)3、挤塑聚苯板在门洞口四角处不允许有接缝,接缝距四角≥２０0mm；在门窗的四角要用３0０mｍ×200mm耐碱网格布加强处理。
每排挤塑聚苯板应错长度为1／2板长。
4、挤塑聚苯板在阴阳角处，固定件６０mm起步,耐碱网格布搭接长度为２0０ｍm。
5、窗的宽度小于600ｍm时,窗的两侧面不加保温，否则加30ｍm厚的保温板。
６、将整幅的耐碱玻纤网沿平方向绷直、绷平，注意将玻纤网的曲面朝里,用抹子由中间向上、下两边将耐碱玻纤网抹平,使其紧贴。
