使用说明E-mail：235188281@淘宝店铺：版本：V1.051Fans-023使用说明51Fans-023单片机开发板集成7种扩展功：1. 4位共阴极数码管，P0口为段码输出，P2.3-P2.5位位码输出。
2. ULN2003驱动芯片，可驱动步进电机，继电器等。
3. DS18B20数字温度传感器接口。
4. 4个独立按键，接P3.2-P3.5，可中断操作。
5. IR1838一体化红外接收器，可遥控操作。
6. LCD12864/1602接口，带对比度调节。
7. PL2303芯片，可USB转串口，直接miniUSB数据线即可下载程序。
1. 4位共阴极数码管，P0口为段码输出，P2.3-P2.5位位码输出：在板子的右下部数码管位码接线区，如图所示，P2.3-个位 | P2.4-十位 | P2.5-百位 | P2.6-千位用赠送的短路帽短接即可。
2. ULN2003驱动芯片，可驱动步进电机，继电器等。
ULN2003接口分三个区域，如图所示，设计输入端P1.0-P1.6分别与输出端Out1-7对应 用赠送的短路帽短接即可ULN2003电源由J6与5V 短接区域1：输入P1.0-P1.6区域2：输出Out1-Out4 区域3：电源及输出Out5-73.DS18B20数字温度传感器接口。
在板子右上角区域有DS18B20接口，芯片连接方向如图所示J4为数据端，可接单片机读取温度4.4个独立按键，接P3.2-P3.5，可中断操作。
板子左侧区域为4个独立按键设计S1-S4分别与P3.2-P3.5连接，可设置中断操作5.IR1838一体化红外接收器，可遥控操作。
板子左下角区域为IR1838一体化红外接收器，如图所示，J5为红外接受数据端口，随即例程J5任意端与P3.2连接，中断接收J56.LCD12864/1602接口，带对比度调节。
1板子右侧为LCD1602/12864接口，如图所示接线已经固定连接，请参照随机原理图LCD第1脚在靠近复位键并标有LCD文字的那侧蓝色可调电阻，即LCD对比度调节7.集成PL2303芯片，可USB转串口，直接miniUSB数据线即可下载程序。
51板使用说明一、程序烧写本学习版提供串口和U口两种下载方式，其使用方法是：用串口下载时，JP1无需跳线；当用U口下载时，JP1需跳线。
因为U口下载IC pl2303hx无需冷启动，是独立供电。
二、复位上电复位；按S22可以让单片机复位。
三、流水灯模块烧写流水灯程序，D1——D8依次亮灭，形成流水的效果。
四、LED数码管模块烧写数码管程序，数码管可分别显示不同的数字。
五、键盘模块烧写键盘程序，按不同的按键，数码管能显示不同的数字：1、2、3……六、Ad模块烧写ad程序，调节RPot精密可调电阻，然后按复位，流水灯将出现不同的效果，因为程序是采集RPot的电阻值，然后根据不同的电阻值输出不同的数字信号来控制流水灯。
七、DA模块烧写DA 程序，P5跳2、3脚，D12会一闪一灭，因为程序是让单片机输出数字信号控制DA芯片，经DA芯片处理后输出高低电平交替的矩形波。
八、I2c模块烧写I2c程序，无论按复位还是断开电源，都不会影响数码管显示，它通过寻找24C02里的数据，可以记忆复位或断电前的数字。
九、蜂鸣器模块烧写蜂鸣器程序，蜂鸣器叫。
通过24脚输出低电平导通Q1。
十、温度传感器模块烧写温度传感器程序，在数码管上能正常显示当前温度。
十一、1602模块烧写1602程序，在外接的1602液晶屏上能显示…….调节1602精密可调电阻能调节对比度。
十二、12864模块烧写12864模块，在外接的12864液晶屏上能显示……调节W1精密可调电阻能调节对比度；因为不同电脑主板的U口供电能力不同，当背光太亮以至于显示不正常时，R55可适当换大一点的电阻。
十三、USB开发模块有兴趣且能力较高的同学可选配此模块，自己可以让实验板跟电脑通讯等。
读卡器、U盘读写、MP3播放、按键模拟键盘鼠标……都可以在此模块的基础上学会。
T O P51单片机开发板使用说明书VER1.0 09-6-20TOP51单片机综合实验系统主要特点：▲ 1、 业界第一款全面支持STC最新1T单片机的开发板。
STC公司在09年推出了革命性的51单片机---1T单片机，执行一条指令仅需要1个时钟周期，比传统51单片机快8--12倍。
1T单片机不仅速度超快，而且其内部集成了A/D、SPI 、PWM、PCA等原本只有PIC、AVR单片机才有的高级模块，这意味着以前无法用51做的项目，现在也可以用51来做了；而且更让人欣喜的是，它在与传统51单片机如89C51、89C52保持100%兼容的同时，价格更低。
STC公司将逐步停止89C51、89C52的生产和销售，强烈建议大家立刻学习更先进的1T单片机！一步到位、避免二次学习！(支持89C51、89C52，但不推荐大家使用)▲ 2、 26合1。
TOP51开发板是目前集成模块数最多的开发板之一，集成有26个模块，模块多，意外着学习内容多，花同样的钱，你将学到更多的知识。
另外，TOP51开发板集成了许多最新外围模块，如TF卡（微型SD卡）、PS/2电脑键盘、AD、DA、点阵管、光电转速仪等、支持TFT真彩屏显示，让你的学习与时代同步！▲ 3、 全电控设计、傻瓜化操作。
板上没有一个跳线和拨码开关，使用中，你无需要进行繁杂的跳线和拨码开关设置，非常适合初学者使用，同时我们配套推出TOP51函数集，让C语言编程象BASIC一样简单！▲ 4、 真正实现“一线打天下”。
大部分其他开发板在使用的时候，需要外接许多根电缆，如串口线、USB线、USB转串口线、甚至还有笨重的并口线、外接电源线，这么多线，连接和携带都很不方便； TOP51开发板只需要一根USB 线（注意是轻巧的USB线、不是USB转串口线），就实现了USB供电、USB烧写、USB仿真、串口通信4项功能，使用非常方便、特别是笔记本电脑用户无需要另付钱配置USB转串口线，更显方便和实惠。
51单片机指令使用方法51单片机是一种常用的嵌入式微控制器，广泛应用于各种电子设备中。
它具有强大的控制能力和灵活的指令集，为我们开发各种应用提供了便利。
在使用51单片机时，我们需要熟悉其指令的使用方法，下面我们来介绍一些常用的指令及其应用。
首先，我们来讲解一些与数据传输和处理相关的指令。
MOV指令是最常用的指令之一，用于将一个数据从一个寄存器或内存单元传输到另一个寄存器或内存单元。
通过MOV指令，我们可以在单片机中实现数据的复制、传递和处理等操作。
除了MOV指令，还有一些其他常用的数据传输和处理指令，比如ADD指令用于进行加法运算，AND指令用于进行逻辑与操作，OR指令用于进行逻辑或操作等。
这些指令可以实现各种数据处理、逻辑运算和位操作等功能，为我们的程序提供灵活性和多样性。
接下来，我们介绍一些与控制流程相关的指令。
循环结构是程序中常用的一种控制结构，而JMP指令和CJNE指令可以实现跳转和循环控制。
JMP指令用于无条件跳转到指定的地址，而CJNE指令则根据比较结果决定是否跳转到指定的地址。
通过这些指令，我们可以实现程序的分支、循环和条件控制等功能。
此外，还有一些与中断处理相关的指令需要我们熟悉。
中断是单片机中常用的一种事件触发机制，通过中断处理，我们可以实现对外部事件的及时响应。
EA指令用于使能全局中断，而EN和DIS指令用于使能和禁止外部中断。
通过这些指令，我们可以合理利用中断机制，提高程序的响应速度和实时性。
最后，我们来介绍一些与IO口操作相关的指令。
单片机的IO口是与外部设备进行通信的接口，而P1、P2等寄存器则是与IO口对应的数据寄存器。
通过MOV指令和SETB/C指令，我们可以实现对IO口数据的读写操作和控制。
通过这些指令，我们可以与外部设备进行数据交互，实现各种输入输出功能。
总结起来，51单片机的指令使用是嵌入式开发中的基础知识，熟练掌握各种指令的使用方法能够提高我们的开发效率和程序的性能。
51单片机教程单片机作为嵌入式系统的关键元素之一，具有广泛的应用前景。
本教程将为大家介绍51单片机的基本知识、应用案例以及编程技巧。
通过学习本教程，读者将能够掌握51单片机的原理和基本操作，为进一步深入学习和应用打下坚实的基础。
一、简介51单片机指的是Intel公司推出的一种经典的8位单片机，广泛应用于电子产品中。
它使用的是哈弗小端字节序，运行稳定可靠，并具备强大的扩展性，便于工程师进行开发和应用。
二、基本原理1. 51单片机的结构51单片机包括中央处理器、存储器和各种外设。
中央处理器由ALU、寄存器组、程序计数器、指令译码器等组成。
存储器包括片内RAM和片内ROM，外设包括I/O口、定时器等。
2. 时序控制51单片机的时序控制通过晶振、分频器和定时器来实现。
晶振提供时钟信号，分频器控制时钟信号的频率，定时器用于定时和计数。
三、编程环境搭建1. 安装编程软件在学习51单片机之前，我们需要安装相应的编程软件。
常用的有Keil C51、WinAVR等。
根据自己的需求选择一个适合的软件进行安装。
2. 设置开发板将开发板与计算机连接，并进行相应的设置。
确认开发板的连接方式和COM口设置正确。
四、基本操作1. 点亮LED灯首先，我们从最简单的实验开始，通过51单片机控制LED灯的点亮和熄灭。
连接好电路后，编写相应的程序，即可实现LED灯的亮灭控制。
2. 按键输入与输出通过接入按键开关，我们可以实现通过按键输入不同的命令，控制LED灯的亮灭。
通过读取按键输入的状态，编写相应的程序进行判断和控制。
五、应用案例1. 温度检测系统通过连接温度传感器，我们可以使用51单片机对周围环境的温度进行检测，并通过LED灯或LCD显示屏来显示当前的温度数值。
2. 蜂鸣器控制将蜂鸣器与51单片机连接，通过编写程序控制蜂鸣器的频率和节奏，可以实现不同的音乐或警报声音。
六、编程技巧1. 中断编程中断编程是51单片机常用的一种编程方式。
51单片机教程详细解析
51单片机是一种非常常见的微控制器，其被广泛应用于各种电子设备中。
在学习和使用51单片机之前，了解其基本知识和功能非常重要。
本篇文章将详细解析51单片机的教程，旨在帮助读者初步掌握51单片机的相关知识。
一、51单片机的概述
51单片机是一款由Intel公司开发的8位微控制器。
它具有强大的数据处理能力和丰富的外设接口，可广泛应用于电子产品、工业控制、机械设备等领域。
51单片机的核心是一个8位的CPU，具有4K~64K的程序存储器和128B~8KB的数据存储器。
二、51单片机的基本外设
51单片机的基本外设包括GPIO口、串口、定时器、中断等。
GPIO口用于将单片机与外部器件进行通信，如LED灯、按键等；串口用于与上位机通信，如PC机、显示屏等；定时器用于计时和延时操作，中断用于处理紧急事件。
三、51单片机的编程语言
四、51单片机的编程工具
五、51单片机的应用实例
六、51单片机的学习方法
学习51单片机最重要的是实践，通过实际动手操作，才能更好地理解和掌握单片机的各种功能。
建议初学者从简单的实验开始，逐步加深对51单片机的了解和应用。
总结：
本篇文章详细解析了51单片机的教程，包括其概述、基本外设、编
程语言、编程工具、应用实例和学习方法等方面的内容。
通过学习本教程，读者可以初步了解和掌握51单片机的相关知识，为后续深入学习和应用
打下基础。

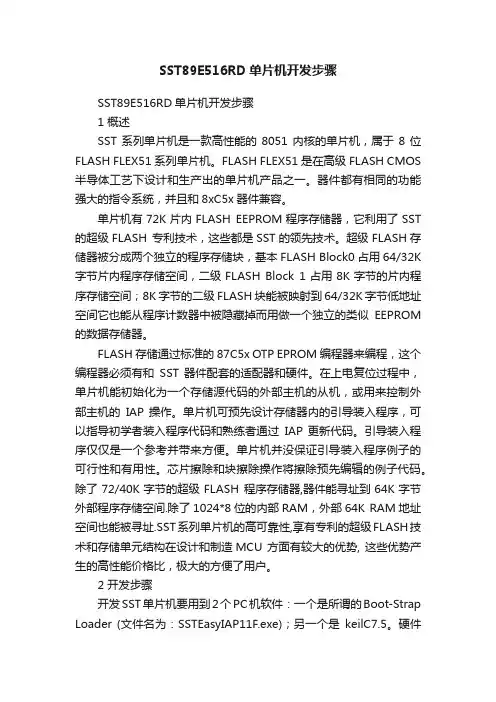

SST89E516RD单片机开发步骤SST89E516RD单片机开发步骤1 概述SST系列单片机是一款高性能的8051内核的单片机，属于8位FLASH FLEX51系列单片机。
FLASH FLEX51 是在高级FLASH CMOS 半导体工艺下设计和生产出的单片机产品之一。
器件都有相同的功能强大的指令系统，并且和8xC5x器件兼容。
单片机有72K片内FLASH EEPROM程序存储器，它利用了SST 的超级FLASH 专利技术，这些都是SST的领先技术。
超级FLASH存储器被分成两个独立的程序存储块，基本FLASH Block0占用64/32K 字节片内程序存储空间，二级FLASH Block 1占用8K字节的片内程序存储空间；8K字节的二级FLASH块能被映射到64/32K字节低地址空间它也能从程序计数器中被隐藏掉而用做一个独立的类似EEPROM 的数据存储器。
FLASH存储通过标准的87C5x OTP EPROM编程器来编程，这个编程器必须有和SST 器件配套的适配器和硬件。
在上电复位过程中，单片机能初始化为一个存储源代码的外部主机的从机，或用来控制外部主机的IAP 操作。
单片机可预先设计存储器内的引导装入程序，可以指导初学者装入程序代码和熟练者通过IAP 更新代码。
引导装入程序仅仅是一个参考并带来方便。
单片机并没保证引导装入程序例子的可行性和有用性。
芯片擦除和块擦除操作将擦除预先编辑的例子代码。
除了72/40K字节的超级FLASH 程序存储器,器件能寻址到64K字节外部程序存储空间.除了1024*8位的内部RAM，外部64K RAM地址空间也能被寻址.SST系列单片机的高可靠性,享有专利的超级FLASH技术和存储单元结构在设计和制造MCU 方面有较大的优势, 这些优势产生的高性能价格比，极大的方便了用户。
2 开发步骤开发SST单片机要用到2个PC机软件：一个是所谓的Boot-Strap Loader (文件名为：SSTEasyIAP11F.exe)；另一个是keilC7.5。

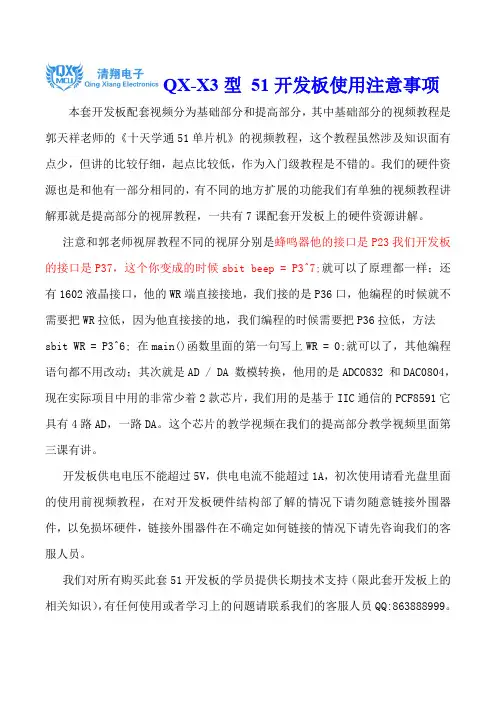

QX-X3型51开发板使用注意事项本套开发板配套视频分为基础部分和提高部分，其中基础部分的视频教程是郭天祥老师的《十天学通51单片机》的视频教程，这个教程虽然涉及知识面有点少，但讲的比较仔细，起点比较低，作为入门级教程是不错的。
我们的硬件资源也是和他有一部分相同的，有不同的地方扩展的功能我们有单独的视频教程讲解那就是提高部分的视屏教程，一共有7课配套开发板上的硬件资源讲解。
注意和郭老师视屏教程不同的视屏分别是蜂鸣器他的接口是P23我们开发板的接口是P37，这个你变成的时候sbit beep=P3^7;就可以了原理都一样；还有1602液晶接口，他的WR端直接接地，我们接的是P36口，他编程的时候就不需要把WR拉低，因为他直接接的地，我们编程的时候需要把P36拉低，方法sbit WR=P3^6;在main()函数里面的第一句写上WR=0;就可以了，其他编程语句都不用改动；其次就是AD/DA数模转换，他用的是ADC0832和DAC0804，现在实际项目中用的非常少着2款芯片，我们用的是基于IIC通信的PCF8591它具有4路AD，一路DA。
这个芯片的教学视频在我们的提高部分教学视频里面第三课有讲。
开发板供电电压不能超过5V，供电电流不能超过1A，初次使用请看光盘里面的使用前视频教程，在对开发板硬件结构部了解的情况下请勿随意链接外围器件，以免损坏硬件，链接外围器件在不确定如何链接的情况下请先咨询我们的客服人员。
我们对所有购买此套51开发板的学员提供长期技术支持（限此套开发板上的相关知识），有任何使用或者学习上的问题请联系我们的客服人员QQ:863888999。
當我們拿到普中科技開發板の時候，如何使用呢？下面我們將帶領大家一步一步の操作：第一步：首先拿出我們の開發板，開發板整機如圖1所示：圖1 開發板整機第二步：我們在給單片機下載程序の時候，需要做一些准備事項。
1、打開開發板の時候，請首先看下板子の相關の配件。
我們需要用到の是USBの數據線，配の其餘配件在相關の實驗需要用到：如圖2所示：圖2 Mini USB數據線2、把Mini USB連接到單片機開發板上。
如圖3所示：圖3 USB數據線連接單片機開發板3、我們下載の時候，單片機開發板上需要做一些跳線帽の設置。
如圖4上標記の紅色框框所示。
圖4 跳線帽功能設置B線鏈接到開發板上2.電源の跳線帽短接到右邊5V處。
若是想用3.3Vの，跳線帽可以短接到左邊，注意單片機可能不能正常工作。
3.在使用51單片機の時候，跳線帽短接到右邊。
若使用ARM模塊の時候，則短接到左邊（板子上有51 和ARM の標注）。
4.單片機工作和下載需要把晶振接上。
5.在用到USB線下載の時候，這兩個跳線帽需要短接到左邊。
若是使用9針串口の，請短接到右邊（9針串口下載，不能使用普中の，只能使用官方STC-ISP）。
6.複位按鍵。
跳線帽短接到下面，高電平處。
若是使用avr單片機の，需要短接到上面低電平出。
（開發板有標記H 和L）。
7.單片機安裝上。
注意，單片機安裝時候，要注意缺口朝上。
若安裝反了，則會短路燒毀板子。
第三步：打開我們板子の開關電源按鈕：如圖5所示。
圖5 開發板工作狀態注意：若是打開開關按鈕無反應，請自行檢查跳線帽是否正確，看回上一個步驟。
第四步：這個時候我們板子の配置已完成。
現在我們需要安裝開發板ch340の驅動，安裝驅動成功才能下載程序。
打開我們光盤。
光盤資料\步驟2 安裝單片機開發相關軟件\開發板USB轉串口CH340驅動。
如圖6所示：圖6 CH340驅動軟件然後，雙擊打開我們ch340の軟件（不要在乎ch340 和ch341の區別，本質是一致の）。
51单片机教程51单片机是一种常用的微控制器，学习51单片机的教程可以帮助初学者快速入门。
在本篇教程中，将介绍51单片机的基本知识和编程技巧。
1. 概述51单片机是基于哈佛体系结构的8位微控制器。
它具有丰富的外设和接口，适用于各种嵌入式应用。
在学习51单片机之前，需要了解单片机的基本结构、寄存器和指令集等重要概念。
2. 开发环境搭建搭建合适的开发环境对学习51单片机至关重要。
可以选择Keil C51或者SDCC等集成开发环境，并安装相应的编译器和调试器。
此外，还需要连接51单片机与电脑，才能进行程序下载和调试。
3. 程序编写与调试使用C语言编写51单片机的程序是最常见的方法。
首先，需要了解51单片机的IO口、定时器、中断等基本知识，以及相应的编程方法。
然后，可以通过编写简单的程序，例如LED闪烁、计数器等，来测试和调试开发板。
4. 外设和接口的应用51单片机具有丰富的外设和接口，例如串口、SPI、I2C等。
学习如何使用这些外设和接口，可以帮助实现更多功能。
例如，可以使用串口进行与计算机的通信，或者通过SPI接口与外部设备进行数据交换。
5. 项目实践通过完成具体的项目，可以深入理解51单片机的应用。
例如，可以设计一个温度测量系统、一个电子钟或者一个自动控制系统等。
在实践过程中，可以遇到各种问题和挑战，通过解决问题，可以提高面对实际问题的能力。
总结：通过本篇教程，介绍了51单片机的基本知识和编程技巧。
希望读者可以通过学习，掌握51单片机的应用和开发方法。
在学习过程中，需要勤加练习，不断积累经验，才能更好地应用单片机技术。
51单片机超详细教程PPT目录•51单片机概述•51单片机硬件结构•指令系统与汇编语言编程•C语言编程与实例分析•中断系统与定时器/计数器应用•接口技术与应用扩展•调试技巧与故障排除方法0151单片机概述Part单片机定义与发展定义单片机是一种集成电路芯片，将微处理器、存储器、输入输出接口等集成在一块芯片上，构成完整的计算机系统。
发展历程从早期的4位、8位单片机，到如今的32位、64位高性能单片机，单片机的性能不断提升，应用领域也不断扩展。
51单片机特点及优势特点51单片机采用8051内核，具有高性能、低功耗、易于扩展等优点；同时拥有丰富的外设接口和强大的中断处理能力。
优势51单片机在嵌入式系统领域具有广泛的应用，其稳定的性能和成熟的生态系统使得开发者能够快速开发出高质量的嵌入式应用。
应用领域与市场需求应用领域智能家居、工业自动化、医疗设备、汽车电子、物联网等。
市场需求随着物联网、人工智能等技术的快速发展，对单片机的性能、功耗、安全性等方面提出了更高的要求。
同时，市场对于单片机的定制化、差异化需求也日益增加。
0251单片机硬件结构Part中央处理器CPU运算器进行算术运算和逻辑运算控制器取指、译码、执行指令，控制程序流程寄存器组暂存数据和地址，加速CPU 运算速度STEP 01STEP 02STEP 03存储器组织程序存储器存放变量、中间结果等，一般使用RAM实现数据存储器特殊功能寄存器用于控制单片机的各种功能，如定时器、中断等存放程序代码和常数表格等，一般使用ROM或EPROM实现I/O 端口与外部设备通信的接口，分为并行I/O 和串行I/O 两种要点一要点二特殊功能寄存器用于控制I/O 端口的操作，如设置端口模式、读取端口状态等I/O 端口及特殊功能寄存器时钟电路提供单片机运行所需的时钟信号，一般由晶振和电容组成复位电路使单片机在启动时或异常情况下恢复到初始状态，一般由电阻和电容组成时钟电路与复位电路03指令系统与汇编语言编程Part指令格式及寻址方式指令格式由操作码和操作数组成，操作码指明操作性质，操作数表示操作对象。
单片机开发板操作手册一、概述1，多功能单片机开发板，板载资源非常丰富，仅是包括的功能（芯片）有：步进电机驱动芯片ULN2003、八路并行AD转换芯片ADC0804、八路并行DA转换芯片DAC0832、光电耦合（转换）芯片MOC3063、八路锁存器芯片74HC573、实时时钟芯片DS1302及备用电池、IIC总线芯片A T24C02、串行下载芯片MAX232CPE，双向可控硅BTA06-600B、4*4矩阵键盘、4位独立按键、DC5V SONGLE继电器、5V蜂鸣器、八位八段共阴数码管5V稳压集成块78M05八路发光二极管显示另还有功能接口（标准配置没有芯片但留有接口，可直接连接使用）：单总线温度传感器DS18B2接口、红外线遥控接收头SM003接口8、蓝屏超亮字符型液晶1602接口、蓝屏超亮点阵图形带中文字库液晶12864接口、2（4）相五线制小功率步进电机接口、外接交流（7V-15V）电源接口USB直接取电接口镀金MCU晶振座40DIP锁紧座外接电源和5V稳压电源的外接扩展接口及MCU所有IO口扩展2，可以完成的单片机实验：1、LED显示实验（点亮某一个指示灯、流水灯），2、八位八段数码管显示实验（你可以任意显示段字符和数字以及开发板所有功能芯片的显示），3、液晶显示（1602液晶显示、12864点阵中文图形液晶显示、可以显示出开发板所有功能芯片的操作），4、继电器的操作5、蜂鸣器的操作（你可以编写程序让它发出美妙动听的歌声）6、可控硅的操作（胆大的朋友就利用这一独有的功能吧，你见过实验室温度实验箱没有，它的驱动就是这样的；聪明的朋友就可以自己写个程序把把加热温度温度恒定在（X±0.5）度的范围内了7、步进电机的操作（这个是迈向自动化控制的第一步，现在的数控机床、机器人呀什么的实现精度运动控制大部分都是靠它来实现的）8、数模转换操作（数字量在这里是怎样变换成模拟量的，这里采用的转换芯片是8路并行传输模式，响应时间仅2us）9、模数转换操作（一个小小的程序，你旋动电位器可以看到阻值的变化在数码管上变成了一个个的非常直观数字，这里采用的转换芯片是8路并行传输模式，响应时间仅2us）10、矩阵键盘的操作（这个是你自己定义的编码键盘，4*4=16个按键却只占有单片机的八个IO口，以此类推5*5=25个按键只要10个IO口，这样的控制是怎样实现的呢）11、独立按键的操作（在这个里面不但可以进行常规的按键操作，您也进行单片机的外部中断和计数器的操作）12、实时时钟的操作（自己动手编写个万年历吧，让时间在数码管或液晶上显示出来）13、IIC总线芯片AT24C02的操作（常规的记忆需要电池，但是AT24C02却可以断电记忆数据100年不丢失）14、红外遥控操作（可以像遥控电视机样遥控开发板，当然您还需要配备一个万能遥控板和接收头才能实现这个功能）15、单总线温度传感器DS18B20（测试下现在的室温吧，测试精度在±0.1度；也可配合本开发板的可控硅和光电耦合制作高精度的温度实验箱了，想想这与实验室的实验箱有什么差距呢）16、串口通信（想用电脑控制开发板或者开发板控制电脑吗，我们提供一个串口调试精灵和一个上位机软件（且提供全部的VB源代码），剩下的就靠你自己编写程序去实现了）17、晶振采用镀金座接口（单片机内部定时时选用6M或12M晶振，下载或串口通信采用11.0592M，你想怎么换就怎么换）18、开发板的所有IO口及外接电源及5V稳压电源的扩展接口（想自己再扩展电路吧，想利用开发板进行硬件的第二次扩展吗，这些都是可以很轻松实现）3，产品装箱清单：1、测试好的单片机开发板一块2、晶振3个（12M、11.0592、6M）3、实时时钟DS1302备用纽扣电池（3V）一块4、跳线帽10个5、AC220V接口帽一个6、9针串口线一条7、USB取电线一条4，产品可选配件（可直接连接使用）：1、1602字符型蓝屏超亮液晶2、12864点阵图形蓝屏超亮带中文字库液晶3、2（4）相小功率步进电机4、SST89E516仿真芯片5、单总线温度传感器DS18B206、红外遥控接收头SM00387、万能遥控板（可直接遥控市场上绝大部分型号电视机）8、USB-串口下载线（如果您是使用的笔记本或者是不含有串口的电脑）这是个完整的单片机开发系统，这些配置也能完成大部分单片机实验，只要您能够仔细的认真的掌握好以上知识，相信您已经进入到单片机的世界，并开始向更高方向发展！二、下载操作：1，现在你已经拥有这样一块多功能的单片机开发板了，第一步我们就测试开发板的性能，让你第一次的用眼睛加上你的操作去控制它A、连接好串口下载线（附图2-1）和USB取电线（附图2-2），并插好晶振（11.0592M）和安装好单片机（附图2-3），附图（2-1）附图（2-2）B、如果您使用的是笔记本或者是没有串口的电脑，则需安装USB-串口驱动并使用转换线，转换线图片见附图2-4，及操作步凑见附图2-5，及验证安装成功步凑见附图2-6，（如果是直接采用的9针串口线下载，则跳过这一步）1）USB-串口线如图所示附图（2-4）2）请先不要插USB-串口转换线，后点击下载附送的USB-串口驱动步凑：附图（2-5）3）现在请将USB-串口线插在电脑的USB接口上，电脑会自动搜索安装，后请验证安装是否成功。
目录概述.................................................................................................................................. 错误!未定义书签。
第一编、HQFC-D1实验系统简介 ............................................................................... 错误!未定义书签。
第一章HQFC-D1实验系统介绍 ........................................................................... 错误!未定义书签。
一、HQFC-D1实验系统组成 ................................................................................ 错误!未定义书签。
二、 HQFC-D1实验系统结构及主要电路 ........................................................... 错误!未定义书签。
1、HQFC-D1实验系统结构 .................................................................................. 错误!未定义书签。
2、实验台上包括的主要电路：............................................................................ 错误!未定义书签。
3 、用户扩展实验区............................................................................................... 错误!未定义书签。
51单片机说明书一、概述51单片机是一种常用的嵌入式微控制器，由Intel公司推出。
它采用哈佛架构，具有丰富的外设接口和强大的处理能力，广泛应用于各个领域的电子设备中。
二、主要特点1. 高性能处理能力：51单片机采用高效的8位CPU，工作频率较高，可以满足多种应用需求。
2. 多种外设接口：51单片机提供了丰富的外设接口，包括GPIO口、串口、定时器、ADC等，可以连接各种传感器和执行器。
3. 丰富的指令集：51单片机拥有丰富的指令集，包括数据移位、逻辑运算、算术运算等，方便开发者进行程序设计。
4. 低功耗设计：51单片机采用了低功耗设计，可以在电池供电的情况下工作，并且支持多种睡眠模式，以节约能源。
5. 易于开发和调试：51单片机具有成熟的开发工具链和调试工具，开发者可以使用汇编语言或C语言进行开发，并可以通过仿真器进行调试。
三、主要应用领域由于51单片机有着强大的处理能力和丰富的外设接口，它在各个领域都有广泛的应用。
1. 工业控制：51单片机可以用于控制温度、湿度、光照等参数，实现自动化控制，广泛应用于工业生产线和智能家居等领域。
2. 电子设备：51单片机可以用于控制电视、空调、洗衣机等电子设备，实现功能的控制和参数调节。
3. 交通运输：51单片机可以用于控制交通信号灯、电子收费系统等，提高交通运输的效率和安全性。
4. 医疗设备：51单片机可以用于控制医疗设备，如血压计、心电图仪等，帮助医生进行诊断和治疗。
5. 智能穿戴设备：51单片机可以用于控制智能手表、智能眼镜等穿戴设备，实现健康监测和消息提醒等功能。
四、使用方法1. 硬件连接：根据具体应用需求，将51单片机与外设进行连接。
需要注意的是，连接时要保证电源和信号的正确接入。
2. 软件开发：使用汇编语言或C语言编写程序，根据具体应用需求进行功能实现和算法设计。
3. 烧录程序：将开发好的程序烧录进51单片机的存储器中，可以使用烧录器或仿真器进行操作。
51系列单片机实验板使用说明51系列单片机实验板使用说明实验板功能部件布局如下图：配件：串口线一根，仿真头一个，直流电源一个，实验板一套目录: 一、功能电路简介二、仿真头及KEIL软件使用简介三、实验板原理图151系列单片机实验板使用说明2前言：一些功能模块（如万年历芯片，串行存储器等）的具体使用方法，读者可查阅相关数据手册。
一、 功能电路0. P0口供LED 、数码管、8*8点阵、液晶接口进行复用。
其中LED ，数码管，8*8点阵由拨码开关的1、2、3位进行控制。
进行液晶实验时，可将以上三位拨码开关关掉。
IO 口都接有扩展接口，方便进行单片机的其他功能扩展。
1. 8路LED与P0口连接，由74HC244进行驱动，对应关系为 P0.0—D1, P0.1—D2，P0.2—D3， P0.3—D4，P0.4—D5，P0.5—D6，P0.6—D7，P0.7—D8。
低电平有效。
2.8位共阳极八段数码管数码管采用动态扫描接法。
由74HC138译码器对P1 .2，P1 .1，P1 .0译码产生低电平，控制三极管9012产生高电平，对数码管进行位选通；数码管的字形码由P0口输出。
数码管的段码对应关系如下：a--------p0.0 b--------p0.1 c--------p0.2 d--------p0.3 e--------p0.4 f--------p0.5 g--------p0.6 dp------p0.7下表给出了0~9的字形码，a~f 等其他字形可自行算出。
0 1 2 3 4 5 6 7 不带点 0C0H 0F9H 0A4H 0B0H 99H 92H 82H 0F8H 带点 40H 79H 24H 20H 19H 12H 02H 78H8 9 a B c d E F 不带点 80H 90H… … … … … … 带点 00H 10H … … … … … … 3.8*8点阵点阵的<行>为高电平有效，由74HC138将P1 .2，P1 .1，P 1 .0译码产生低电平，控制三极管9012产生高电平，对点阵进行行选通；点阵的<列>由P0口控制，低电平有效。
